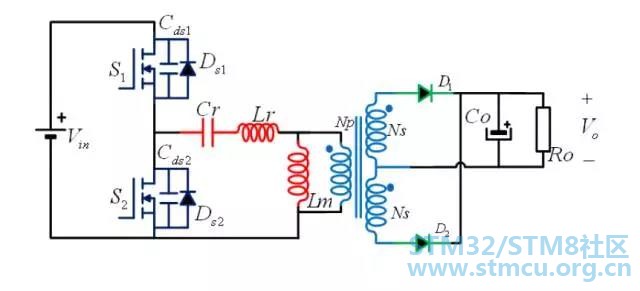

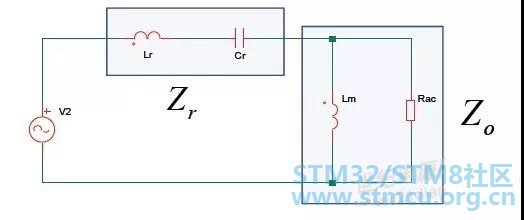

下面我们分析一下LC谐振电路的特性: 如图,当我们将L和C都引入电路中发现,当输入电压源的频率从0开始向某一频率增加时,LC电路呈容性(容抗>感抗),增益Gain=Vo/Vin随频率增加而增加,当从这一频率再向右边增加时,LC电路呈感性(感抗>容抗),增益Gain=Vo/Vin随频率增加而降低。这一频率即为谐振频率(此时感抗=容抗,XL=Xc=ωL=1/ωC),谐振时电路呈纯电阻性,增益最大。 谐振条件:感抗=容抗,XL=Xc=ωL=1/ωC 谐振频率:fo ![]() 那么谐振有什么作用呢? 控制让谐振电路发生谐振,有三个参数可以调节。由于L和C的大小不方便调节,通过调节输入电压源的频率,可以使L、C的相位相同,整个电路呈现为纯电阻性,谐振时,电路的总阻抗达到或近似达到极值。利用谐振的特征控制电路工作在合适的工作点上,同时又要避免工作在不合适的点上而产生危害。 LLC稳定输出电压原理: 将LLC电路等效分析,得到i如下简化电路。当交流等效负载Rac变化时,系统通过调整工作频率,改变Zr 和Zo的分压比,使得输出电压稳定,LLC就是这样稳定输出电压的。 ![]() 对LLC来说,有两个谐振频率,一个谐振频率fo是利用谐振电感Lr谐振电容Cr组成; 另一个一个谐振频率fr1是利用谐振电感Lr,励磁电感Lm,谐振电容Cr一起组成; ![]() 再来看一份更为详细的LLC工作模态分析: ![]() 开关网络:S1、S2及其内部寄生二极管Ds1\Ds2、寄生电容Cds1\Cds2; 谐振网络:谐振电容Cr 、串联谐振电感Lr 、并联谐振电感 Lm; 中心抽头变压器(匝比为n:1:1),副边整流二极管 D1、D2; 输出滤波电容Co (忽略电容的ESR),负载 Ro。 未完待续~请看下一期:深度剖析LLC原理,建议加收藏!(三) |
