二极管的开关特性
二极管正偏时导通，相当于开关的接通;反偏时截止相当于开关的断开，表明二极管具有开关特性。不过一个理想的开关，在接通时开关本身电阻为零，压降为零，而断开时电阻为无穷大，电流为零，而且要求在高速开关时仍具有以上特性，不需要开关时间。但实际二极管作为开关运用，并不是太理想的。因为二极管正向导通时，其正向电阻和正向降压均不为零;反向戳止时，其反向电阻也不是无穷大，反向电流也不为零。并且二极管开、关状态的转换需要一定时间.这就限制了它的开关速度。因此作开关时，应选用正向电阻RF小、反向电阻RR大、开关时间小的开关二极管。
5 ^9 `4 N) ?4 A( D7 }8 W7 T
续流二极管的作用如下：快恢复二极管主要用作续流二极管，与快速开关三极管并联后面带感性负载，如Buck，Boost变换器的电感、变压器和电机，这些电路大部分是用恒脉脉宽调制控制，感性负载决定了流过续流二极管的电流是连续的，三极管开通时，续流支路要截止以防短路，下面例子给出了三极管与续流二极管的相互作用。

图1是简化的Buck电路。其输出电压Vout低于输入电压Vin。图2是T1的控制信号和T1，D1的电压、电流波形。有源器件T1，D1的开通关断相位如下：

2 L# M, a$ ]2 Q8 b$ L, i* A$ \* sT0时刻T1有开通信号。输入电压Vin加在L，Cout的串联支路，使iL线性增加。电感L和Vout决定电流，过一段时间后控制器使T1关断，在断续工作时，电感L储能(W=0.5LiL2)通过续流支路传送到Cout。在t2时刻T1再次开通，整个过程重复。
7 Y) B& x3 ^/ ?* k! J7 {- _5 z( _
1 Y/ z& j& K9 `0 y: i' G二极管的开关过程可分为四部分:A.T1导通时二极管阻断;B.阻断到导通时间;开通;C.T1关断，二极管导通;D.导通到关断瞬间;关断。
( c$ y! ~7 l7 x5 p' M5 N6 p2 N, H

2 w2 I$ {( u6 F, ]& WA. 阻断MOFET导通时，二极管两端的反压是Vin。与所有的半导体一样，二极管的阳极到阴极有一个小电流(耐电流IR)，漏电流由阻断电压，二极管芯片工作温度和二极管制作技术决定。反向电压导致的总功率损耗是：PSP=VIN·IR

! H* ~) O! o  U1 R0 O; Z* R! f
. F+ x3 M  T, j" HB. 开通三极管T1关断瞬间，电感电流iL保持不变。二极管两端电压逐渐减小，电流逐渐上升。D1的电流上升时间等于T1的电流下降时间。关断时在pn结存储的大量电荷被载流子带走，使得电流上升时pn结的电阻减小，二极管开通时有电压尖峰，由芯片温度、-diF/dt和芯片工艺决定。

' f- V  ^* P6 i: y. C) ~正向电压尖峰与反向电压相比很小(<50V)，应用时不影响二极管的工作(图7中的D1波形)。但是二极管的开通电压尖峰增加了三极管的电压应力和关断损耗。

电压尖峰VFR决定了二极管的开通捌耗。这些损耗随开关频率线性增加。
2 d! F/ M  Y8 K; `

5 N$ u+ u1 y: HC. 通态二极管导通正向电流lF，pn结的门限电压和半导体的电阻决定正向压降VF。这个电压由芯片温度、正向电流IF和制造工艺决定。利用数据手册中的VTO和rT可以计算正向压降和通态损耗。
- b( t2 m, r3 _/ |- v+ ~

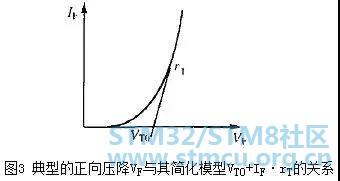

/ h. i" o/ V$ R: v图3所示正向压降的简化模型是：VF=rT·IF+VTO
6 ]' w# U( o: a5 S9 I
相应的通态损耗是：

! q2 b% d- t$ B

计算出来的损耗只是近似值，因为VTO和rT随温度变化，而给出的只是在一定温度下(TVJM的参考值。

, w4 l# P5 u, |

' ?, a8 m! y2 m' F

D. 关断与通态特性不同，高频应用时二极管的选择是否合适主要取决于关断特性的参数，三极管开通时，电流IF的变化率等于三极管电流上升率di/dt。如果使用MOSFET或IGBT，其-diF/dt很容易超过1000A/μs。前面提到，二极管恢复阻断能力前必须去除通态时存储在pn结的载流子。这就会产生反向恢复电流，其波形取决于芯片温度、正向电流IF，-diF/dt和制造工艺。

1 x. {$ b/ F: h& J$ u- W- J图4是正向特性相同的金掺杂和铂掺杂外延型二极管不同温度下的反向恢复电流。
" n4 V7 }% y7 [0 a6 s% N

相同温度下不同制造工艺的二极管的反向恢复特性明显不同。
) o/ f/ Y2 |! F

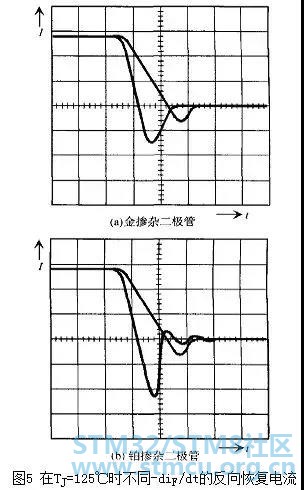

) M$ z* w3 Q: }: Z铂掺杂二极管反向恢复电流的减小速度很快(图5(b))，可控少数载流子的金掺杂二极管的恢复特性较软(图5(a))。

恢复电流减小得很快，线路中分布电感导致的电压尖峰越高。如果最大电压超过三极管的耐压值，就必须使用吸收电路以保障设备的安全工作。而且过高的du/dt会导致EMI/RFI问题，在RFI受限的地方要使用复杂的屏蔽。

+ j; C* m- r3 j% {

二极管的反向恢复电流不仅会增加二极管的关断损耗。还会增加三极管的开通损耗，因为它也是二极管的反向电流。图6(a)和(b)表明三极管开通电流是电感电流加上二极管的反向恢复电流，而且开通时间受trr影响会增大。
2 Z3 [* i$ M6 P* @5 ?( q4 a3 E
图6(a)和(b)重点说明软恢复特性时低恢复电流的好处。首先，软恢复特性的金掺杂二极管的电压尖峰较小和反向恢复电流较小。因此二极管有低关断损耗。其次，低反向恢复电流可减小三极管的开通损耗。因此，二极管的选择直接决定了两个器件的功率损耗。
