4、雷击浪涌脉冲电压抑制常用器件


# e7 l% ~& E4 }, `' O

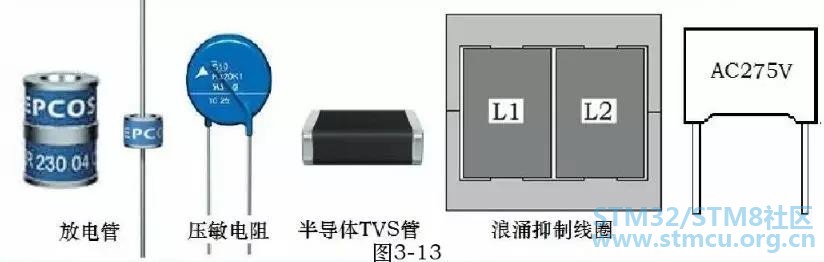

避雷器件主要有陶瓷气体放电管、氧化锌压敏电阻、半导体闸流管（TVS）、浪涌抑制电感线圈、X类浪涌抑制电容等，各种器件要组合使用。
, H# S- G5 Y. m9 D8 T' k2 H
气体放电管的种类很多，放电电流一般都很大，可达数十kA，放电电压比较高，放电管从点火到放电需要一定的时间，并且存在残存电压，性能不太稳定；氧化鋅压敏电阻伏安特性比较好，但受功率的限制，电流相对比放电管小，多次被雷电过流击穿后，击穿电压值会下降，甚至会失效；
半导体TVS管伏安特性最好，但功率一般都很小，成本比较高；浪涌抑制线圈是最基本的防雷器件，为防流过电网交流电饱和，必须选用三窗口铁芯；X电容也是必须的，要选用容许纹波电流较大的电容。
" c1 Q/ F* O# [# C' R
8 J) s# N, A" Y' M# @  R气体放电管

' |5 ~5 K3 d" M& v" @6 W

气体放电管指作过电压保护用的避雷管或天线开关管一类，管内有二个或多个电极，充有一定量的惰性气体。气体放电管是一种间隙式的防雷保护元件，它用在通信系统的防雷保护。

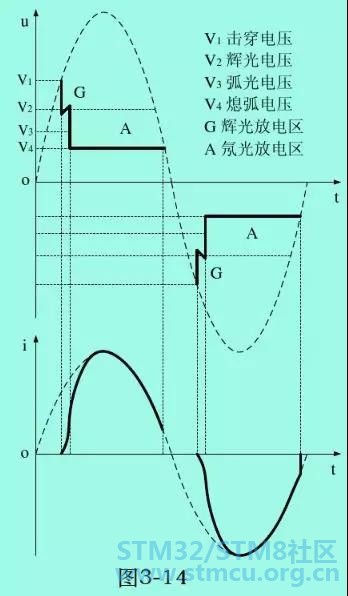

放电管的工作原理是气体间隙放电i当放电管两极之间施加一定电压时，便在极间产生不均匀电场：在此电场作用下，管内气体开始游离，当外加电压增大到使极间场强超过气体的绝缘强度时，两极之间的间隙将放电击穿，由原来的绝缘状态转化为导电状态，导通后放电管两极之间的电压维持在放电弧道所决定的残压水平，这种残压一般很低，从而使得与放电管并联的电子设备免受过电压的损坏。

5 r2 E4 u! A: w5 g1 F- J( r气体放电管有的是以玻璃作为管子的封装外壳．也有的用陶瓷作为封装外壳，放电管内充入电气性能稳定的惰性气体（如氩气和氖气等），常用放电管的放电电极一般为两个、三个，电极之间由惰性气体隔开。按电极个数的设置来划分，放电管可分为二极、三极放电管。
陶瓷二极放电管由纯铁电极、镍铬钴合金帽、银铜焊帽和陶瓷管体等主要部件构成。管内放电电极上涂覆有放射性氧化物，管体内壁也涂覆有放射性元素，用于改善放电特性。
2 Q6 }/ t# y& C7 I! p1 U  o% ~

放电电极主要有杆形和杯形两种结构，在杆形电极的放电管中，电极与管体壁之间还要加装一个圆筒热屏，该热屏可以使陶瓷管体受热趋于均匀，不致出现局部过热而引起管断裂。热屏内也涂覆放射性氧化物，以进一步减小放电分散性。在杯形电极的放电管中，杯口处装有钼网，杯内装有铯元素，其作用也是减小放电分散性。

" r# ^. Q6 K# s- p% d# c

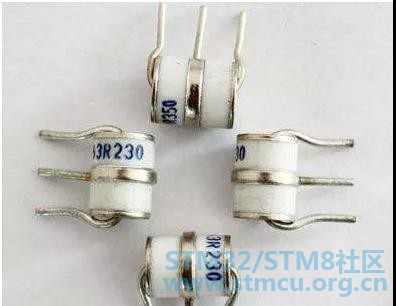

三极放电管也是由纯铁电极、镍铬钴合金帽、银铜焊帽和陶瓷管体等部件构成。与二极放电管不同，在三极放电管中增加了镍铬钴合金圆筒，作为第三极，即接地电极。

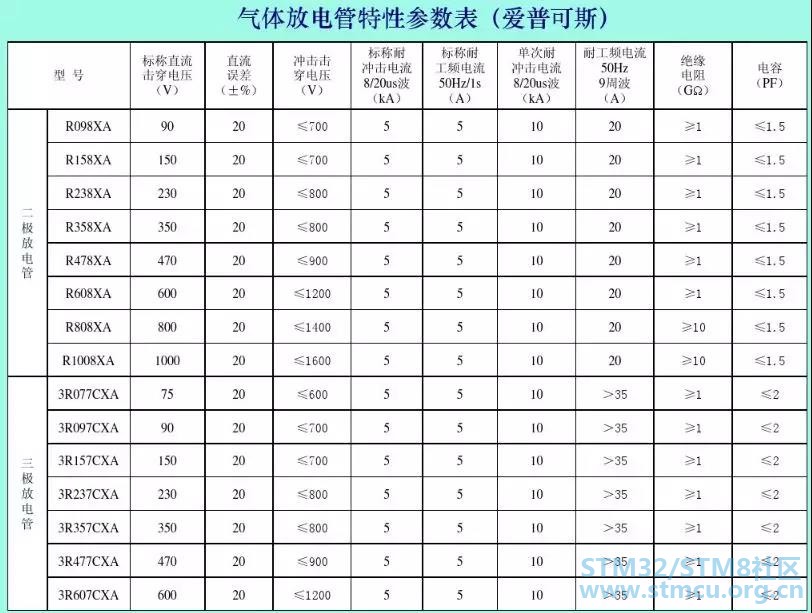

主要参数：
（1）直流击穿电压。此值由施加一个低上升速率（dv/dt=100V/s）的电压值来决定。
. z: u1 L: X/ P' x1 L6 e- e（2）冲击（或浪涌）击穿电压。它代表放电管的动态特性，常用上升速率为dv/dt=1kV/us的电压值来决定。
/ `, q6 j* r- W" v4 P（3）标称冲击放电电流。8/20us波形（前沿8us，半峰持续时间20us）的额定放电电流，通常放电10次。
（4）标准放电电流。通过50Hz交流电流的额定有效值，规定每次放电的时间为1s，放电10次。
（5）最大单次冲击放电电流。对8/20us电流波的单次最大放电电流。
（6）耐工频电流值。对8/20us电流波的单次最大放电电流。对50Hz交流电，能经受连续9个周波的最大电流的有效值。
（7）绝缘电阻。对8/20us电流波的单次最大放电电流。对50Hz交流电，能经受连续9个周波的最大电流的有效值。
（8）电容。放电管电极间的电容，一般在2～10pF之间，是所有瞬变干扰吸收器件中最小的。

. j7 e1 [* v5 j8 j+ N% S
: I2 @' g, b+ n" ^
1 Y9 V. T0 z# h# n

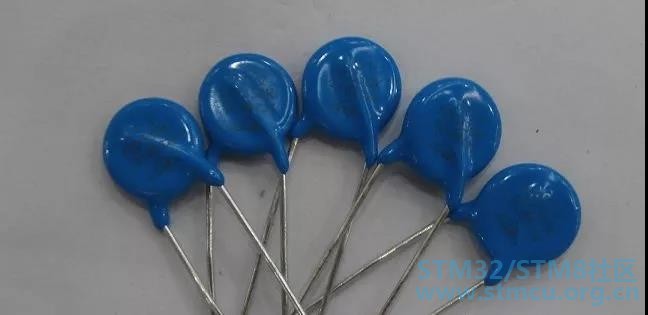

1 o5 F; J% ?. w) z5 n8 T2 j金属氧化物压敏电阻
. N) L: ~( O0 Q: s% q/ a6 t8 X
2 t& [  V3 m" R8 U) D# x2 ~/ o
* k" R" s- p4 F# R! I- ?压敏电阻一般都是以氧化锌为主要成分，另加少量的其它金属氧化物（颗粒），如：鈷、猛、铋等压制而成。由于两种不同性质的物体组合在一起，相当于一个PN结（二极管），因此，压敏电阻相当于众多的PN结串、并联组成。

0 H9 R1 Q/ X# T
3 B$ d  {# m  K1 E: x7 d

4 I* L+ D+ m! j  {) F
$ a0 B$ ^6 c! }  U% K4 X. j5、超高浪涌电压抑制电路

6 w  E& E! v/ f- Z  v& [3 t

实例1


上图是一个可抗击较强雷电浪涌脉冲电压的电原理图，图中：G1、G2为气体放电管，主要用于对高压共模浪涌脉冲抑制，对高压差模浪涌脉冲也同样具有抑制能力；VR为压敏电阻，主要用于对高压差模浪涌脉冲抑制。经过G1、G2和VR抑制后，共模和差模浪涌脉冲的幅度和能量均大幅度降低。
G1、G2的击穿电压可选1000Vp~3000Vp，VR的压敏电压一般取工频电压最大值的1.7倍。
8 V/ X7 f5 \, C% w7 b9 kG1、G2击穿后会产生后续电流，一定要加保险丝以防后续电流过大使线路短路。

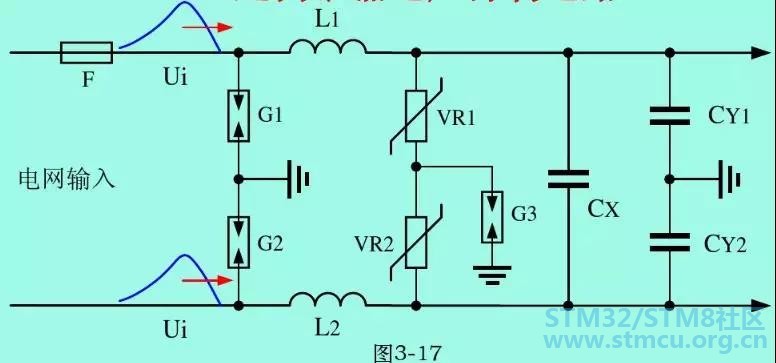

6 T% h9 }9 [1 i0 p" u& O实例2
3 l: F' {5 h; g0 Z4 w8 {, _

增加了两个压敏电阻VR1、VR2和一个放电管G3，主要目的是加强对共模浪涌电压的抑制，由于压敏电阻有漏电流，而一般电子产品都对漏电流要求很严格（小于0.7mAp），所以图中加了一个放电管G3，使平时电路对地的漏电流等于0。G3的击穿电压要远小于G1、G2的击穿电压，采用G3对漏电隔离后，压敏电阻VR1或VR2的击穿电压可相应选得比较低，VR1、VR2对差模浪涌电压也有很强的抑制作用。
2 P) h) c% G6 b3 t+ X6 Q
. {1 A: X9 ^# v8 @5 ?9 M8 l实例3

; p7 W, q' c+ y% J* W( JG1是一个三端放电管，它相当于把两个二端放电管安装在一个壳体中，用它可以代替上面两个实例中的G1、G2放电管。除了二端、三端放电管之外，放电管还有四端、五端的，各放电管的用途也不完全相同。
' x, k. L/ X5 R) m3 F( M4 Q/ t

9 d# R" z' ^# \

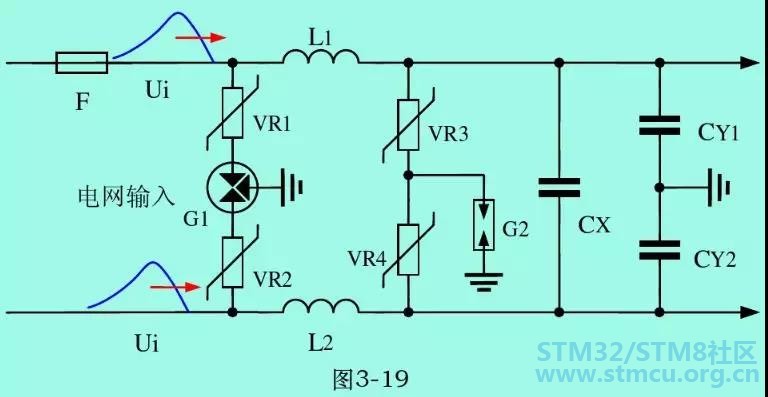

实例4
+ Z2 h# X5 K0 _- B* M+ e0 _( V9 P' @
2 @0 x' O4 ?) p! U  s' T  \, _- U
$ H. E' F7 r/ j& Z$ M& M/ b& u增加了两个压敏电阻（VR1、VR2），主要目的是为了隔断G1击穿后产生的后续电流，以防后续电流过大使输入电路短路，但由于VR1、VR2的最大峰值电流一般只有G1的几十分之一，所以，本实例对超高浪涌电压的抑制能力相对实例3要的抑制能力差很多。
: V7 a* M# A4 K: Q
! m3 G: H  O. C4 e3 h' m8 h- Y

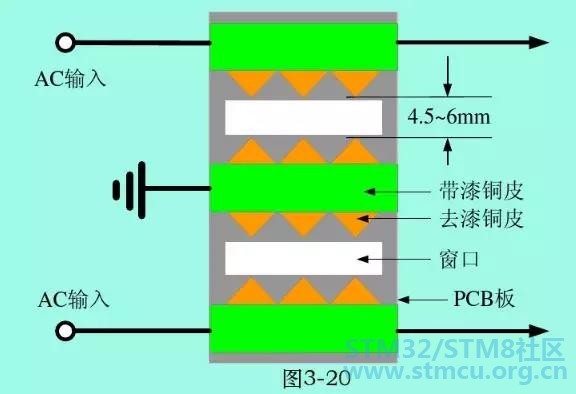

" p# \- `* o7 v9 f: N实例5 直接在PCB板上制作避雷装置
# S2 J  m/ C5 m: Q- N' h2 j

在PCB板上直接制作放电避雷装置，可以代替防雷放电管，可以抑制数万伏共模或差模浪涌电压冲击，避雷装置电极之间距离一般要求比较严格，输入电压为AC110V时，电极之间距离可选4.5mm，输入电压为AC220V时，可选6mm；避雷装置的中间电极一定要接到三端电源线与PCB板连接的端口上。

. f# C+ R. d( ?
# S, @7 W" C; Q( h9 [6 c+ V: e实例6 PCB板气隙放电装置代替放电管
在PCB板上直接制作气隙放电装置，正常放电电压为每毫米1000~1500V，4.5mm爬电距离的放电电压大约为4500~6800Vp，6mm爬电距离的放电电压大约为6000~9000Vp。
% N  e  [; H$ P7 M  k8 e" ~/ n3 U6 U
. J' t% B/ R* l: b
- ~8 {/ O  F: R0 D; _6、各种防雷器件的连接
# \0 H7 f6 ?* ~+ h* G8 \

避雷器件的安装顺序不能搞错，放电管必须在最前面，其次是浪涌抑制电感和压敏电阻（或放电管），再其次才是半导体TVS闸流管或X类电容及Y类电容。

$ n8 q& f0 Y1 e! Y

再多点TVS就很很全面了，最好有AC和DC两部分。
