LLC拓扑结构中,为什么MOSFET更受欢迎?(下)

[复制链接]
eefishing 发布时间:2020-2-4 22:52
续流和ZVS条件+ {2 d7 ~9 k/ `7 [; S* L" k
分析一下谐振频率的方程式就会发现,在高于峰值增益频率时,谐振网络的输入阻抗是感抗,谐振网络的输入电流(Ip)滞后于谐振网络的输入电压(Vd)。在低于峰值增益频率时,谐振网络的输入阻抗变为容抗,并且Ip领先Vd。在电容区工作时,体二极管在MOSFET开关期间执行反向恢复操作。
* J# C* l/ Y! {. N7 W) s' x; _
当系统在电容区工作时,MOSFET会面临极大的潜在失效风险。事实上,如图6中的绿色圆圈所示,寄生体二极管的反向恢复时间变得非常重要。
  X$ ?, T7 Y  n9 c
图6

; R2 y1 c8 S6 {! p+ c4 G

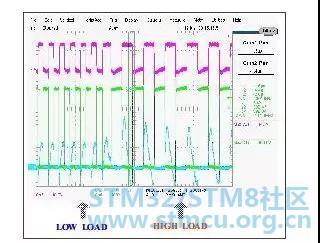

根据这一点,在负载由低变高的过程中(图7),驱动电路应强制MOSFET进入ZVS和正关断电流区。如果无法保证,MOSFET的工作区可能很危险。
5 B" u1 E! ]7 a4 M, s. |2 M; t
图7
" P" L! ]3 w& I/ c  G7 D8 p) A
在低负载稳态条件下,系统工作在频率较低的谐振频率fr2附近,然后ZVS导通,并保证正关断漏极电流。在负载变化(从低到高)后,开关频率应该变成新的谐振频率。如果没有发生这种情况(如图8中绿线所示),则系统状态经过区域3(ZCS区域)和ZVS导通,正关断漏极电流不会出现。因此,当MOSFET关断时,电流也会流过寄生体二极管。
( c- t' @) v, {3 W6 {/ P

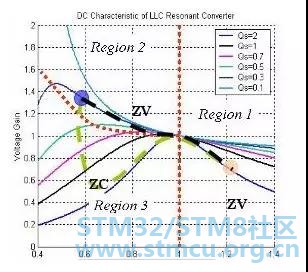

在增益图上分析一下负载从低变高的过程,我们不难发现:
$ S* o, F7 A# U/ w
图8

) d& o8 x5 b; |! v# @8 k
黑虚线代表负载变化期间的理想路径,而绿虚线表示实际路径。在负载从低变高的过程中,可以看到系统经过ZCS区域,因此,寄生体二极管的性能变得非常重要。出于这个原因,新LLC设计的趋势是使用体二极管恢复时间非常短的功率器件。
1 {9 b9 [: b- g% W0 ]7 C
