晶振，老生常谈的话题。在往期文章中，小编对晶振从各大方面进行过讲解，如 PCB 板上配备哪些晶振。而在本文中，将同大家一同探讨如何进行 PCB 晶振设计。如果你对本文将要讨论的晶振问题存在一定兴趣，不妨继续往下阅读哦。

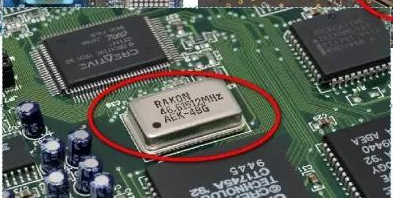

我们常把晶振比喻为数字电路的心脏，这是因为，数字电路的所有工作都离不开时钟信号，晶振直接控制着整个系统，若晶振不运作那么整个系统也就瘫痪了，所以晶振是决定了数字电路开始工作的先决条件。

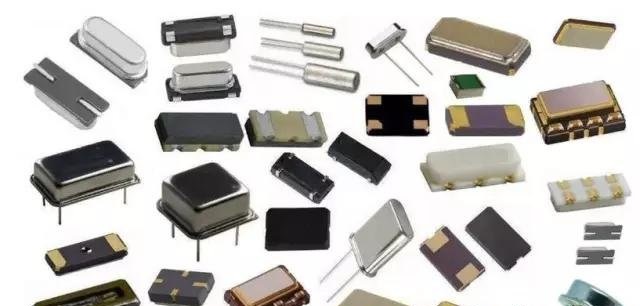

7 h( k. I6 H5 ?% {* h我们常说的晶振，是石英晶体振荡器和石英晶体谐振器两种，他们都是利用石英晶体的压电效应制作而成。在石英晶体的两个电极上施加电场会使晶体产生机械变形，反之，如果在晶体两侧施加机械压力就会在晶体上产生电场。并且，这两种现象是可逆的。利用这种特性，在晶体的两侧施加交变电压，晶片就会产生机械振动，同时产生交变电场。这种震动和电场一般都很小，但是在某个特定频率下，振幅会明显加大，这就是压电谐振，类似于我们常见到的 LC 回路谐振。

' S' @# I6 O/ L" o# X

作为数字电路中的心脏，晶振在智能产品中是如何发挥作用的呢?以智能家居如空调、窗帘、安防、监控等产品来说，都需要无线传输模块，它们通过蓝牙、WIFI 或 ZIGBEE 等协议，将模块从一端发到另一端，或直接通过手机控制，而晶振就是无线模块里的核心元件，影响着整系统的稳定性，所以选择好系统使用的晶振，决定了数字电路的成败。

由于晶振在数字电路中的重要性，在使用和设计的时候我们需要小心处理：

8 |. G' |" [! g( I; f9 i* a1、晶振内部存在石英晶体，受到外部撞击或跌落时易造成石英晶体断裂破损，进而造成晶振不起振，所以在设计电路时要考虑晶振的可靠安装，其位置尽量不要靠近板边、设备外壳等。

2、在手工焊接或机器焊接时，要注意焊接温度。晶振对温度比较敏感，焊接时温度不能过高，并且加热时间尽量短?

合理的晶振布局可以抑制系统辐射干扰
一、问题描述
2 h& j% L7 }( `+ D# R该产品为野外摄像机，内分核心控制板、sensor 板、摄像头、SD 存储卡和电池五部分组成，外壳为塑胶壳，小板仅有两个接口：

DC5V 外接电源接口和数据传输的 USB 接口。经过辐射测试发现有 33MHz 左右的谐波杂讯辐射问题。

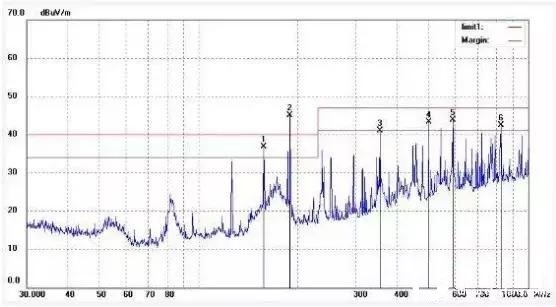

原始测试数据如下：

; _* q) q) O  h3 N/ l

二、分析问题
. V3 W2 d1 L1 t6 X" P该产品外壳结构塑胶外壳，是非屏蔽材料，整机测试只有电源线和 USB 线引出壳体，难道干扰频点是由电源线和 USB 线辐射出来的吗?故分别作了一下几步测试：

9 u* W  S0 g, h. m( 1 ) 仅在电源线上加磁环，测试结果：改善不明显;

- W0 ^9 C" {6 z# `3 N5 b# b9 f( 2 ) 仅在 USB 线上加磁环，测试结果：改善仍然不明显;

- e9 u" j" l( b6 [( 3 ) 在 USB 线和电源线都加磁环，测试结果：改善较明显，干扰频点整体有所下降。

从上可得，干扰频点是从两个接口带出来的，并非是电源接口或 USB 接口的问题，而是内部干扰频点耦合到这两个接口所导致的，仅屏蔽某一接口不能解决问题。

9 L2 r3 U, @( Z3 P+ N' P; p经过近场量测发现，干扰频点来之于核心控制板的一个 32.768KHz 的晶振，产生很强的空间辐射，使得周围的走线和 GND 都耦合了 32.768KHz 谐波杂讯，再通过接口 USB 线和电源线耦合辐射出来。而该晶振的问题在于以下两点问题所导致的：

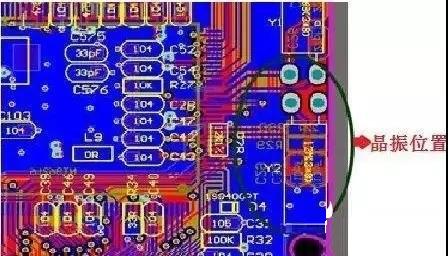

2 ~! q8 w, X% S5 p( 1 ) 晶振距离板边太近，易导致晶振辐射杂讯。

( 2 ) 晶振下方有布信号线，，这易导致信号线耦合晶振的谐波杂讯。

; h' F) Y& O/ V4 k9 \) K( 3 ) 滤波器件放在晶振下方，且滤波电容与匹配电阻未按照信号流向排布，使得滤波器件的滤波效果变差。

三、解决对策
" Z" z9 g$ j0 g% m# F  N2 [根据分析得出以下对策：
(1)晶体的滤波电容与匹配电阻靠近 CPU 芯片优先放置，远离板边;

(2)切记不能在晶体摆放区域和下方投影区内布地;

2 n4 M* t) n) F+ _& X* B(3)晶体的滤波电容与匹配电阻按照信号流向排布，且靠近晶体摆放整齐紧凑;

(4)晶体靠近芯片处摆放，两者间的走线尽量短而直。

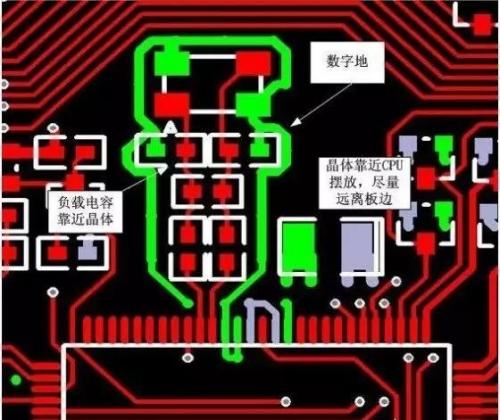

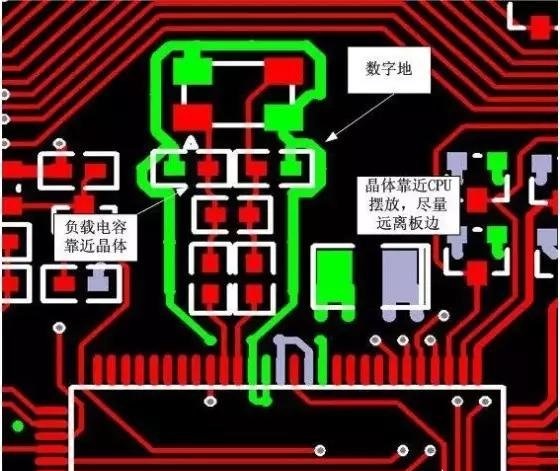

可以参考如下图布局方式：

% X6 h1 Y) Y# N' f; @! J0 k

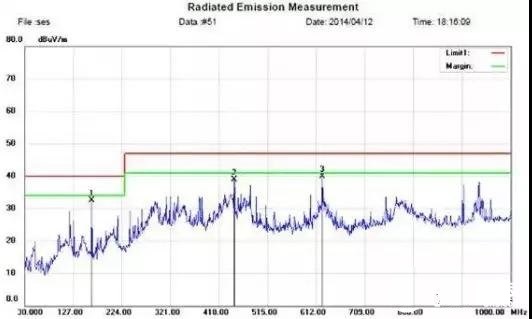

经整改后，样机测试结果如下：
$ I  `* O$ b' K/ u4 |0 L

8 {0 q7 |" i/ w" D

四、结论
现今很多系统晶振现今很多系统晶振时钟频率高，干扰谐波能量强;干扰谐波除了从其输入与输出两条走线传导出来，还会从空间辐射出来，若布局不合理，容易造成很强的杂讯辐射问题，而且很难通过其他方法来解决，因此在 PCB 板布局时对晶振和 CLK 信号线布局非常重要。

晶振的 PCB 设计注意事项
- t: |& V# v+ v9 Z7 b(1) 耦合电容应尽量靠近晶振的电源引脚，位置摆放顺序：按电源流入方向，依容值从大到小依次摆放，容值最小的电容最靠近电源引脚。

(2) 晶振的外壳必须接地，可以晶振的向外辐射，也可以屏蔽外来信号对晶振的干扰。

(3) 晶振下面不要布线，保证完全铺地，同时在晶振的 300mil 范围内不要布线，这样可以防止晶振干扰其他布线、器件和层的性能。

3 e" {* y8 k( `2 c5 B(4) 时钟信号的走线应尽量短，线宽大一些，在布线长度和远离发热源上寻找平衡。

. k; X& X2 ]) U' n+ Z9 x2 H3 z! g(5) 晶振不要放置在 PCB 板的边缘，在板卡设计时尤其注意该点。
