下面会涉及一些理论知识，但是依然非常浅显易懂，如果你不懂，嘿嘿，得检查一下自己的基础了。

4 \+ j5 ?& M$ K) H1 ^0 A$ w一、线性稳压电源的工作原理
3 ?1 r6 X  g* A2 N) q9 {

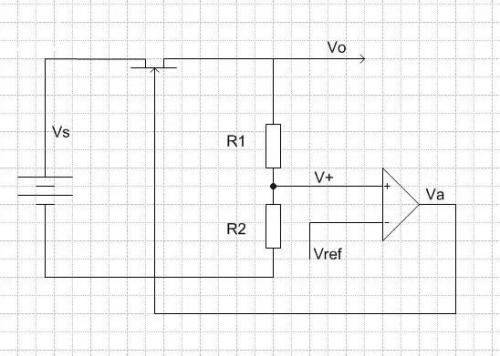

如图是线性稳压电源内部结构的简单示意图。我们的目的是从高电压 Vs 得到低电压 Vo。在图中，Vo 经过两个分压电阻分压得到 V+，V+被送入放大器(我们把这个放大器叫做误差放大器)的正端，而放大器的负端 Vref 是电源内部的参考电平(这个参考电平是恒定的)。放大器的输出 Va 连接到 MOSFET 的栅极来控制 MOSFET 的阻抗。Va 变大时，MOSFET 的阻抗变大;Va 变小时，MOSFET 的阻抗变小。MOSFET 上的压降将是 Vs-Vo。

现在我们来看 Vo 是怎么稳定的，假设 Vo 变小，那么 V+将变小，放大器的输出 Va 也将变小，这将导致 MOSFET 的阻抗变小，这样经过同样的电流，MOSFET 的压差将变小，于是将 Vo 上抬来抑制 Vo 的变小。同理，Vo 变大，V+变大，Va 变大，MOSFET 的阻抗变大，经过同样的电流，MOSFET 的压差变大，于是抑制 Vo 变大。

二、开关电源的工作原理

7 p5 _# w( @( L8 t8 B/ S

% t/ F+ }5 y/ \

如上图，为了从高电压 Vs 得到 Vo，开关电源采用了用一定占空比的方波 Vg1,Vg2 推动上下 MOS 管，Vg1 和 Vg2 是反相的，Vg1 为高，Vg2 为低;上 MOS 管打开时，下 MOS 管关闭;下 MOS 管打开时，上 MOS 管关闭。由此在 L 左端形成了一定占空比的方波电压，电感 L 和电容 C 我们可以看作是低通滤波器，因此方波电压经过滤波后就得到了滤波后的稳定电压 Vo。Vo 经过 R1、R2 分压后送入第一个放大器(误差放大器)的负端 V+，误差放大器的输出 Va 做为第二个放大器(PWM 放大器)的正端，PWM 放大器的输出 Vpwm 是一个有一定占空比的方波，经过门逻辑电路处理得到两个反相的方波 Vg1、Vg2 来控制 MOSFET 的开关。
7 a  B1 w4 {; Q4 ]4 q
误差放大器的正端 Vref 是一恒定的电压，而 PWM 放大器的负端 Vt 是一个三角波信号，一旦 Va 比三角波大时，Vpwm 为高；Va 比三角波小时，Vpwm 为低，因此 Va 与三角波的关系，决定了方波信号 Vpwm 的占空比；Va 高，占空比就低，Va 低，占空比就高。经过处理,Vg1 与 Vpwm 同相，Vg2 与 Vpwm 反相；最终 L 左端的方波电压 Vp 与 Vg1 相同。如下图
1 Y( P0 j3 N& v! T

( U$ H; J( ?( q当 Vo 上升时，V+将上升，Va 下降，Vpwm 占空比下降，经过们逻辑之后，Vg1 的占空比下降，Vg2 的占空比上升，Vp 占空比下降，这又导致 Vo 降低，于是 Vo 的上升将被抑制。反之亦然。
4 G5 k4 X7 t5 z! O, P# c
三、线性稳压电源和开关电源的比较
懂得了线性稳压电源和开关电源的工作原理之后，我们就可以明白为什么线性稳压电源有较小的噪声，较快的瞬态响应，但是效率差;而开关电源噪声较大，瞬态响应较慢，但效率高了。
, x- v7 M7 x4 N% ^8 Z! E
线性稳压电源内部结构简单，反馈环路短，因此噪声小，而且瞬态响应快(当输出电压变化时，补偿快)。但是因为输入和输出的压差全部落在了 MOSFET 上，所以它的效率低。因此，线性稳压一般用在小电流，对电压精度要求高的应用上。

而开关电源，内部结构复杂，影响输出电压噪声性能的因数很多，且其反馈环路长，因此其噪声性能低于线性稳压电源，且瞬态响应慢。但是根据开关电源的结构，MOSFET 处于完全开和完全关两种状态，除了驱动 MOSFET，和 MOSFET 自己内阻消耗的能量之外，其他能量被全部用在了输出(理论上 L、C 是不耗能量的，尽管实际并非如此，但这些消耗的能量很小)。

总而言之，要学好硬件电路设计，首先要弄清楚项目需求，根据功能设计硬件框架，结合参考设计，多借鉴别人的设计成果，复用到自己的硬件项目上面来。
