PCB 设计当中，我们经常用到选择命令，那么多种多样的选择是怎么实现的呢，下面介绍几种选择方式：

1

单选 点击鼠标“左键”可以进行单个选择

2

1）按住“Shift”键，多次执行单击鼠标“左键”

4 n' J' u3 ^; B. S5 m9 x6 J

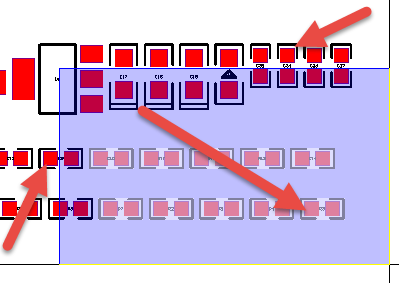

2）从左上角按住鼠标“左键”，向右下角拖动鼠标，在框选的范围内的物体都会被选中，如图 8-19，框选外面的或者和框选搭边的器件也无法选中

4 A6 R# Y" R; C: y4 b0 a0 s* C% F

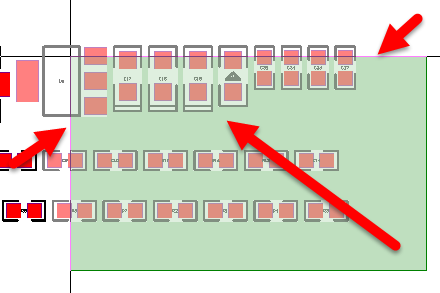

3）从右下角按住鼠标“左键”，向左上角拖动鼠标，在框选矩形框所碰到的物体都会被选中，如图 8-20，矩形框选边缘搭边的器件也被选中了。


图 8-19 从上往下选择

图 8-20 从下往上选择

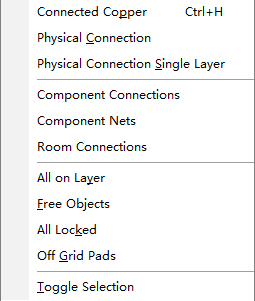

4）除了上述选择方法外，Altium 还提供了选择命令，供我们选择使用，“Selcet”命令是 PCB 设计中用到最多的命令之一，包括线选、框选、反选等。执行快捷命令“S”，我们可以看到我们选择所包含的命令，如图 8-21。在此介绍几种常用选择命令：

● Lasso Select 滑选  执行快捷键“SE”，激活滑选命令，在 PCB 界面滑动，把需要选择的物体包含在滑选滑动的范围之内即可完成选择，如图 8-22。

4 e. v3 W9 b' r2 r8 N; y! P- e0 f& z● Inside Area 框选，快捷键“SI”,把完全包含在框选范围内的物体进行选中；

) @* I6 j, {/ b- E8 Z● Outside Area 和框选相反，快捷键“SO”，把框选范围之外的所有物体进行选中

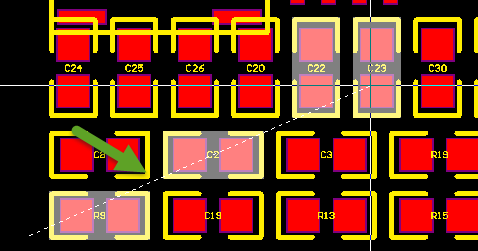

● Touching Line 线选，快捷键“SL”，可以把走线碰到的物体进行选中，如图 8-23。

● Net 网络选择，执行快捷键“SN”点击一下需要选择的网络，只要和点击的网络相同的物体都会被选中

● Connected Copper 物理选择，快捷键“SP”或者“Ctrl+H”，只要物理上相连接的物体不管是网络是否相同，都会被选中。

● Free Object 选择自由的物体，快捷键“SF”，可以选中 PCB 中我们独立放置的一些自由物体，例如丝印标识，手工添加的固定孔等。


（a）

（b）
图 8-21 Select 命令菜单


图 8-22 滑选操作

图 8-23 线选操作
