共发射极放大电路的简单分析(附图)

[复制链接]
eefishing 发布时间:2020-2-26 00:06
我们接下来进行一个常用的共发射极放大电路的分析。话不多说上图片:
, X/ W$ ]9 ~5 G' \' {& Y
, L9 t7 n8 S  Y% B% n9 S+ c( e

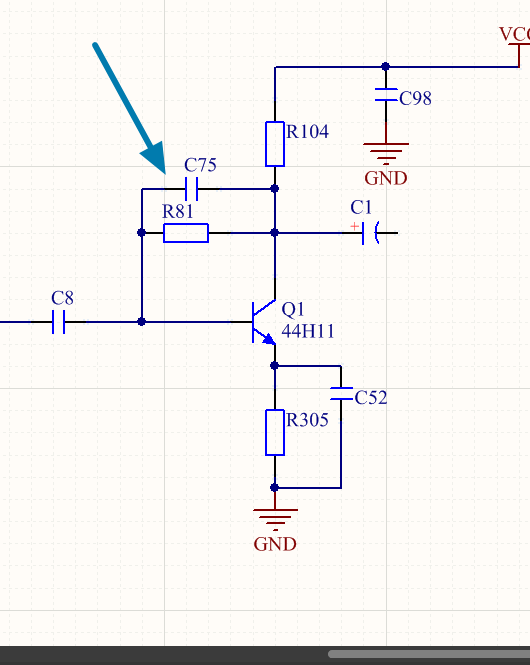

电路是一级共射极放大电路,R81 基极偏置电阻,发射极旁路电容 C52,滤波和退耦电容 C98,输入耦合电容 C8.,R104 集电极负载电阻,C75 高频退耦电容。

. Y; T2 n5 N5 m
我们不看直流部分,也就是静态工作点
  |# P3 C+ p# }6 B/ G3 u. d
首先 UBE=UB-UE 这个我们知道我们的 R81 就是我们的反馈电阻 ,因为连接了输出和输入。
7 t% n, ~7 y! Z, F9 J

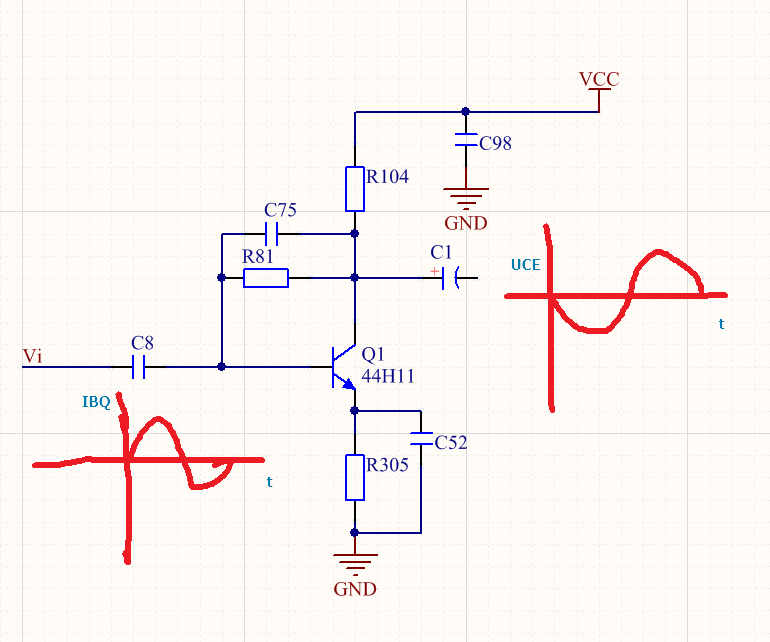

我们先看输出,输出端和我们的集电极是处于直接连接,当输出端没有反馈交流信号,R81 就没有信号进入,并且和输出信号 C1 以及是 R104 属于并联的关系,判断这个地方是电压反馈。我们知道集电极和基极是相位相差 180 度,也就是集电极这端的信号是负信号(交流信号可知,静态分析可知),R81 的反馈信号和我们的输入信号属于相减的关系。同时 R81 和输入信号 C8 也属于并联关系。所以这个电路经过判断属于电压并联负反馈。

1 A; v; ^" F; X9 J' {
0 H* U$ g$ V! }' {
C75 这里取值一般是 p 法级别,用于消除高频自激。C98 在静态工作属于滤波,在信号放大处理时候,消除从 R104 过来的频率干扰。R305 本身也是一个反馈,由于 R305 的存在就产生了 UE 电压。

5 E; m' h% }5 \. U5 [
UBE=UB-UE
( B. a( z0 z& P; V" w! f0 [
通过公式可以知道。UE 增大 UB 减小。
$ Q* p8 V: |/ x5 `' Y  @
总结:基极发射电路,交流下 R81 反馈电阻,直流稳定静态工作点的作用,R305 直流下的维持基极电压正常工作 。
赞 收藏 1 评论1 发布时间:2020-2-26 00:06

举报

1个回答
慎微 回答时间:2020-2-26 09:35:51
thanks  a lot
