由运算放大器组成的电路,简称为运放电路。这些电路可以说是五花八门,是我们学习模拟电子技术 的一个重要内容,更是一个电子工程师必须掌握的电路之一。运放电路有多种类型,是不是我们把它们牢牢记住就行了呢??显然不是啦!作为知识的搬运工,我很不建议大家这样做啦!毕竟电路是会变的,换个套路考你就懵逼了,所以学习运放还是应该理解它,消化它。

6 v+ P; _5 p0 U. f" N4 W" z" O
其实,运放也没想象的那么难啦!今天,教各位战无不胜的两招,这两招在所有运放电路的教材里都写得明白,就是“虚短”和“虚断”,不过要把它运用得出神入化,就要有较深厚的功底了。只要我们熟练掌握“虚短”和“虚断”这两招,就能在将“运放”这个对手打败啦!

" i$ b2 F2 ?% w- I虚短和虚断“虚短”是指在分析运算放大器处于线性状态时,可把两输入端视为等电位,这一特性称为虚假短路,简称虚短。显然不能将两输入端真正短路。(输入差模电压不大于1mv)
! d% U' K0 N: g# N; Q
“虚断”是指在分析运放处于线性状态时,可以把两输入端视为等效开路,这一特性 称为虚假开路,简称虚断。显然不能将两输入端真正断路。(差模输入电阻无穷大)
& {4 m; T. O4 z$ y+ |" u
运放电路类型下面给大家详细讲解几种经典的运放电路,让大家能对运放电路有一个深入的理解。
$ D1 l5 R- [- R

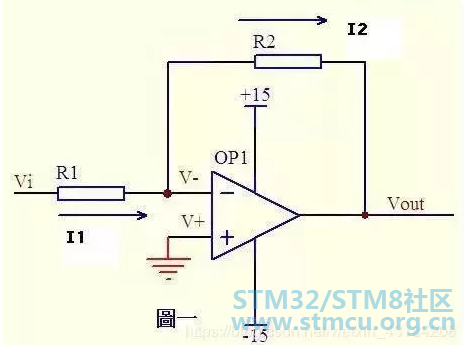

01反向运算电路- L3 E" `1 Z/ P* ]' V* |% M

9 G- i2 |2 v9 c' E" g
/ e1 B! N* e$ O" h- }
分析:Vi输入信号,R2反馈电阻,Vout输出信号4 t# ~, `" |; \5 _6 b
由虚短,得V-=V+=0;
/ L5 \3 Q' ^3 k% P, @5 D3 @. a因此,流经R1电流Ir1=(Vi-V-)/R1=Vi/R1
+ L& _1 p5 q2 f, H由虚断,得Ir1=I2;I2=-Vout/R2;
2 n9 @9 J9 X. Q4 [. ?所以Vout=-Vi*R2/R1' r0 G2 p) V; s* ]" T6 a# u  i
这就是传说中的反向放大器分析过程啦!是不是很简单啊?哈哈, s. Y7 p' F: V( Z, a. T
# ?% |% h! o) _& n

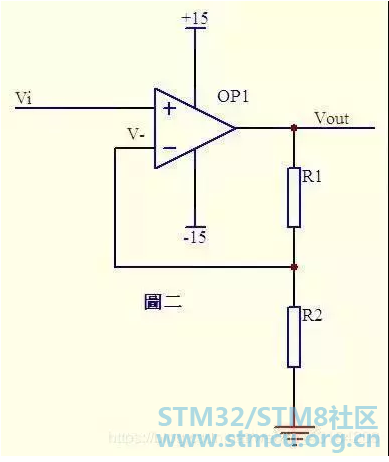

02同向运算电路: ]" N4 k2 M% o3 d5 ?$ V

  I' b  a; c; d0 W+ [! b# j

% p. w8 u+ ~- t- z分析:Vi输入信号,R1反馈电阻,Vout输出信号  ^8 i/ }. q6 o6 X# {$ r8 Z
由虚短,得Vi=V-;
; D3 z! p, A, ]/ X: i) W6 x+ j7 s6 P再根据虚断,可知R1,R2可近似看成串联,则流经R1,R2的电流相等,即Ir1=Ir2;; D* s; K' I  v2 V+ {  }
(Vout-V-)/R1=V-/R2即(Vout-Vi)/R1=Vi/R2;故Vout=ViR1/R2-Vi=Vi(R1/R2-1);

- r! q6 ^4 H& |6 f; s认真看看,这个电路是不是跟之前分析得反向放大电路只差一个符号呢??没错,这就是同向放大器,是不是很惊喜,很简单呢?哈哈哈!!+ N. u9 l1 _$ \5 N4 S" R( J' T
! G, ~9 ]4 h1 H2 C3 h" F1 N' b* _" \
03加法运算电路
4 J  E, Y4 t- E& o+ F) ^
" b7 B& t5 a% t' y/ V
QQ图片20200303222151.png " W  b- U, {" w, T) ^/ }, a$ A% Z

* q: ?: e  i8 B% |
, n6 x+ k; A$ d: s' y- g' E

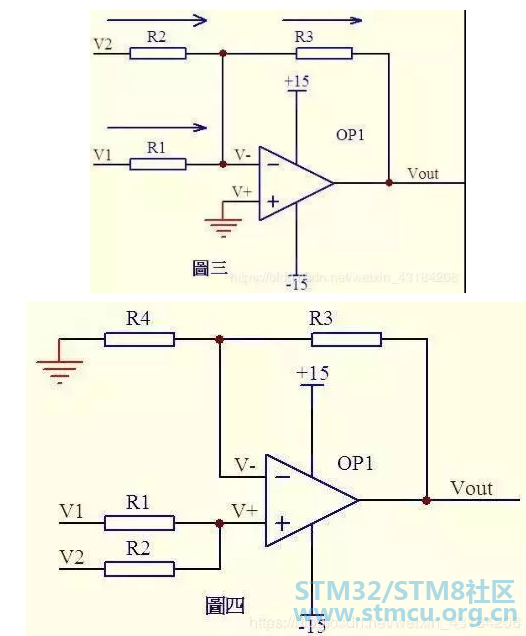

先分析图三,V1,V2输入信号,R3反馈电阻,Vout输出电压+ d6 J! W; t) K3 {5 X
由虚短,得V-=V+=0;
# Z- {" N6 R' T" G
由虚断,可知流经R1,R2和R3电流分别为Ir1=V1/R1;Ir2=V2/R2;Ir3=-Vout/R3;

; B7 K/ x( B7 S* q; f1 q' E: a再根据基尔霍夫电流定律,可知流经R3得电流等于Ir1+Ir2
) n! P7 `" E- g  D! A5 |所以,Ir3=Ir1+Ir2即-Vout/R3=V1/R1+V2/R2,若取R1,R2,R3值相同,则-Vout=V1+V2;

3 O# p" a8 i. W( j& q2 L1 h再分析图四,V1,V2输入信号,R3反馈电阻,Vout输出电压/ d+ n  Q2 k7 ^- P  @. z; ~
由虚断,我们可以知道R3,R4串联,流过电流相等,即Ir3=Ir4=Vout/R3+R4;" p( K# ~  i- D% B5 X! D& n1 u
所以,V-=Ir4R4=VoutR4/R3+R4;
: J& {! x  X# G8 z7 {7 Y5 l
由虚短可知,V-=V+;即V+=VoutR4/R3+R4;
: T! f% ^  a& L再根据虚断,我们同样可以知道R1,R2串联,流过电流相等,即Ir1=Ir2% h3 \  y, j; p7 |
所以,(V1-VoutR4/R3+R4)/R1=-(V2-Vout*R4/R3+R4)/R2;7 A# d& ^% s$ s6 l1 o
如果R1=R2,R3=R4,则V1+V2=Vout;
! V2 {) k& R2 ^, u: w
顾名思义这两个电路就是电压加法器,简称加法运算电路。
: x; {, D2 _' z/ }2 c1 p2 v; e
04减法运算电路
' E2 f; G( e2 s7 D# {
( s1 J5 ], D+ Y& {  l3 O1 t

5 j4 }, `/ G" D( u2 l' b

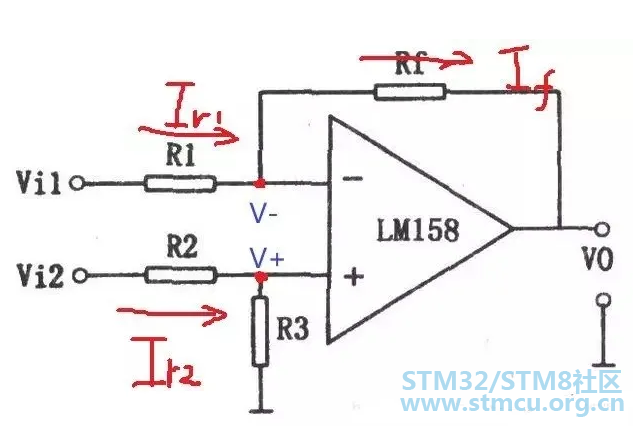

) P! @8 J9 z/ V7 A% U7 a分析:Vi1,Vi2输入信号,Rf反馈电阻,Vo输出信号
/ _+ g; ?  N$ g: o* d4 F6 J由虚断可知,R3和R2,R1和Rf可近似看成串联,则流经其电阻电流Ir2=Ir3;Ir1=If;即{(Vi2-V+)/R2=V+/R3; (Vi1-V-)/R1=(V- -Vo)/Rf} ;----------a
: Z! b$ p2 \/ y/ [- L+ l由虚短得,V-=V+;----------b; ?& F8 a0 t9 W" j- H
) ]% A! {$ I8 ]
很明显就是解初中学到二元一次方程组,要是这都不会,我劝你还是尽早放弃啦啊啊!!!

7 s- q6 G4 U+ _; i假设以上电阻阻值相等,则联立ab两式,解得Vo=Vi2-Vi1;
& ]% @8 [5 X7 u9 k9 [! B/ y) E3 e
