SPI，全称为 SerialPeripheral Interface（串行外设接口），是一种用于短距离通信的同步串行通信接口，主要应用在嵌入式系统。

这是第二篇分享，《STM32学习笔记》之SPI通信常见问题分析。

3 c; |' R) O6 ?3 c+ R( O

SPI的应用场合很广，显示模组、时钟芯片、存储芯片、温度传感器等众多器件都有使用SPI接口通信。这些器件通常作为从设备，STM32作为主设备来控制它们。

% @! n$ }; Y. Y/ `+ s

STM32 SPI基础内容

$ M$ I4 N# Y4 l: _5 w

绝大部分STM32芯片都有多个SPI外设，它可与外部SPI器件进行半双工/全双工同步串行通信。

1. SPI特性

· 三条线全双工、双线单工同步传输

· 支持 8 位或 16 位传输帧格式选择

· 支持主模式或从模式操作

· 可编程的时钟极性和相位

· 支持 MSB 或 LSB 数据顺序

· 支持DMA收发数据

更多特性请查阅《STM32参考手册》。

& h/ k+ H$ G) ~

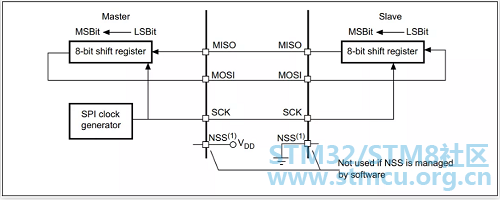

2. 引脚描述

* I$ l; C; r9 [1 o. E

MISO：主输入/从输出数据；

MOSI：主输出/从输入数据；

SCK：时钟（主输出，从输入时钟）；

NSS：从器件选择，可理解片选信号；

+ n! _/ @! s; b: w& Q5 {9 p" {

: |) }( y7 ], I1 P

3. SPI时序

SPI的时序中有两个参数需要注意，那就是时钟相位和时钟极性。在STM32中，SPI时序由CPOL 和 CPHA 这两位来决定。

通过软件配置这两个参数，可分为四种时序关系，如下图：

6 E0 A" {- V8 _2 T% ?$ Y

4. 数据帧格式

串行同行数据传输分为 MSB 和LSB，也就是最高有效位在前，还是最低有效位在前。（注：最左边的比特位即为最高有效位）。

比如传输一个字节：0x95（10010101）。

1 ?8 `* h: v( R7 c6 G' U) \5 g

如果按照MSB（高位在前），则发送顺序：1001 0101。

如果按照LSB（低位在前），则发送顺序反过来：1010 1001。

STM32 SPI参数配置

% W0 u' t4 |: y8 b% q

通常STM32的SPI作为主机连接外部从机，要与从机建立正常通信，就必须与从机的参数匹配才行。

这里以【STM32作为SPI主机读写SPI Flash】为例，主要配置参数：双向全双工、主机模式、8位数据、MSB等。

1.标准外设库配置

8 F9 I, Y( m. u& T3 y

SPI_InitTypeDef  SPI_InitStructure;

SPI_InitStructure.SPI_Direction =SPI_Direction_2Lines_FullDuplex; //双向全双工

SPI_InitStructure.SPI_Mode =SPI_Mode_Master;                      //主机模式

SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;                  //8位数据

SPI_InitStructure.SPI_CPOL =SPI_CPOL_High;                        //时钟极性：空闲为高

SPI_InitStructure.SPI_CPHA =SPI_CPHA_2Edge;                       //时钟相位：第2个时钟沿捕获

SPI_InitStructure.SPI_NSS =SPI_NSS_Soft;                          //软件控制NSS信号

SPI_InitStructure.SPI_BaudRatePrescaler =SPI_BaudRatePrescaler_4; //波特率预分频值为4

SPI_InitStructure.SPI_FirstBit =SPI_FirstBit_MSB;                 //数据传输从 MSB 位开始

SPI_InitStructure.SPI_CRCPolynomial = 7;

SPI_Init(SPI1, &SPI_InitStructure);

) C/ w, M& J- G0 y0 m

2. STM32CubeMX配置

- g, \. R3 E$ E

首先选择全双工主机模式，然后再逐步配置下面参数。这里的波特率时钟灰色不可配置，由你系统时钟和分频时钟决定。

这些配置参数比较容易理解（英文清晰明了），若不懂可针对性查阅参考手册。

/ o: D# T! v, ?8 v( N

STM32 SPI常见问题

虽说SPI相对比较简单，但在实际应用过程中还是会存在一些奇怪的问题，下面通过案例来分析SPI常见的一些问题。

问题一：NSS片选问题

" R( j4 h. O! u3 r* e, d* V- g

有工程师使用硬件NSS控制从机，以为NSS信号是自动控制，导致操作从设备失败。

+ U: r( h9 K9 V0 R3 C$ Z

分析原因：STM32 SPI的NSS信号为片选信号，可“使能”为硬件控制（参看上面参数配置）。

但在应用中同样需要软件操作才能控制NSS信号（高低），比如：

SPI_NSSInternalSoftwareConfig(SPI1,SPI_NSSInternalSoft_Set);

解决办法：按照通信时序，控制NSS信号高低（通常低有效）。

8 }7 n9 I* Q' f2 O$ K2 x- A# F( B

问题二：SPI引脚复用功能问题

1 I' r( o: u$ J

STM32的SPI是一种复用功能，之前使用标准外设库的工程师容易遗漏复用功能的配置导致SPI不能使用。

  B  s3 Z; J! Z. y+ r6 l5 k5 M+ V

分析原因：SPI有些引脚对应的是特殊功能的引脚，比如：PB3（MISO）对应的是 JTDO，如果不配置则默认这个引脚的功能就是 JTDO的功能。

以前经常存在这种问题，但现在通过工具STM32CubeMX配置时自动配置了复用功能。

1 Y1 c# B' [  D' X+ }

解决办法：参考官方提供在初始化代码中配置复用功能（同时，推荐使用HAL库）。

GPIO_PinAFConfig(GPIOA, GPIO_PinSource5,GPIO_AF_SPI1);

GPIO_PinAFConfig(GPIOA, GPIO_PinSource6,GPIO_AF_SPI1);

问题三：时钟速率过高问题

有工程师购买一个通信为SPI的模块，最高通信速率8MB/s，他使用10.5MB/s通信速率也能用，但偶尔会出现通信异常。

分析原因：一个芯片标称的最高速率其实是相对保守的值，在条件比较好的情况下超过了最高值也能用，但不能保证稳定性。

STM32 SPI的时钟频率由系统时钟和分频决定，有的工程师没有深入理解这些参数，发现能用就不管了。

如上章节中的21MB/s，如果修改系统时钟，其实这个值会发生相应变化

$ Y: U0 Q1 d' H9 Z9 H# a! h

解决办法：最简单的办法就是修改分频值。同时，如果环境恶劣，建议使用屏蔽线。（在保证整个产品系统实时性的同时，尽量降低通信速率）

问题四：时钟相位问题

: {3 }: f+ R& Z* e+ X' y3 {+ E

有不少工程师在调试SPI时会遇到数据“移位”的问题，数据能收发为什么会出现这种问题呢？

分析原因：SPI通信时钟由主机提供，本身上电时（主从）各自的信号就不稳定，如果从机时钟相位也不匹配，就会因为时钟引起数据移位，或者异常的情况。

, u- T8 b& O; K+ ^

解决办法：软件上匹配SPI主从设备的时钟相位，使用通信协议，CRC、 checksum校验等。
