STM32的GPIO介绍

+ H, x  g: @/ o0 ]  d2 I( `

GPIO是通用输入/输出端口的简称，是STM32可控制的引脚。GPIO的引脚与外部硬件设备连接，可实现与外部通讯、控制外部硬件或者采集外部硬件数据的功能。

# L  V( e0 z" ~! a; U; e+ T

STM32F103ZET6芯片为144脚芯片，包括7个通用目的的输入/输出口（GPIO）组，分别为GPIOA、GPIOB、GPIOC、GPIOD、GPIOE、GPIOF、GPIOG，同时每组GPIO口组有16个GPIO口。通常简略称为PAx、PBx、PCx、PDx、PEx、PFx、PGx，其中x为0-15。

+ T- s, b3 y, M) G  D2 @

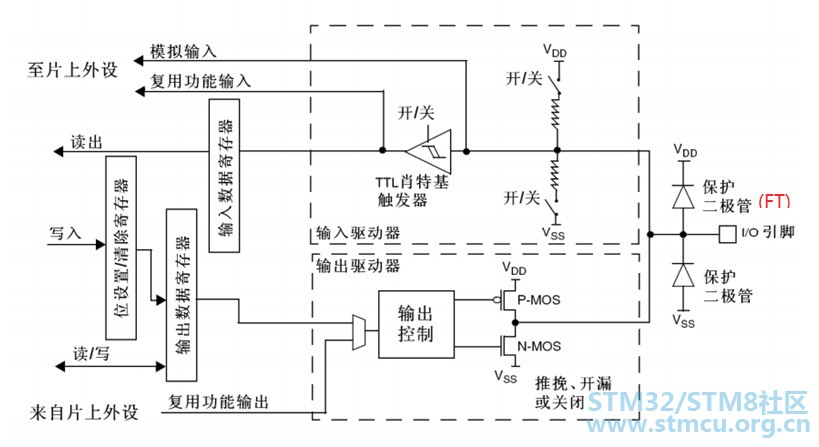

GPIO基本结构

4 _0 ?/ ?) ]" R( Q4 r, j* k

每个GPIO内部都有这样的一个电路结构，这个结构在本文下面会具体介绍。

; y! n3 x3 \* P  O+ g% o

这边的电路图稍微提一下：

保护二极管：IO引脚上下两边两个二极管用于防止引脚外部过高、过低的电压输入。当引脚电压高于VDD时，上方的二极管导通；当引脚电压低于VSS时，下方的二极管导通，防止不正常电压引入芯片导致芯片烧毁。但是尽管如此，还是不能直接外接大功率器件，须加大功率及隔离电路驱动，防止烧坏芯片或者外接器件无法正常工作。

) U3 s* }$ x9 X9 p1 K9 G( l

P-MOS管和N-MOS管：由P-MOS管和N-MOS管组成的单元电路使得GPIO具有“推挽输出”和“开漏输出”的模式。这里的电路会在下面很详细地分析到。

TTL肖特基触发器：信号经过触发器后，模拟信号转化为0和1的数字信号。但是，当GPIO引脚作为ADC采集电压的输入通道时，用其“模拟输入”功能，此时信号不再经过触发器进行TTL电平转换。ADC外设要采集到的原始的模拟信号。

+ a9 z) x' j4 D* d  ]/ z

这里需要注意的是，在查看《STM32中文参考手册V10》中的GPIO的表格时，会看到有“FT”一列，这代表着这个GPIO口时兼容3.3V和5V的；如果没有标注“FT”，就代表着不兼容5V。

, ~6 U% D# N2 w" P9 ?2 o, |/ q

STM32的GPIO工作方式

! a/ Q2 G5 f9 a5 B! `8 ]. V3 d

GPIO支持4种输入模式（浮空输入、上拉输入、下拉输入、模拟输入）和4种输出模式（开漏输出、开漏复用输出、推挽输出、推挽复用输出）。同时，GPIO还支持三种最大翻转速度（2MHz、10MHz、50MHz）。

8 p4 o- K# O, I  o1 H5 N4 m& f# u

每个I/O口可以自由编程，但I/O口寄存器必须按32位字被访问。

/ b, |2 p5 i# I

GPIO_Mode_AIN 模拟输入

GPIO_Mode_IN_FLOATING 浮空输入

GPIO_Mode_IPD 下拉输入

GPIO_Mode_IPU 上拉输入

GPIO_Mode_Out_OD 开漏输出

GPIO_Mode_Out_PP 推挽输出

GPIO_Mode_AF_OD 复用开漏输出

GPIO_Mode_AF_PP 复用推挽输出

, J- L/ L0 b- L: r6 }; C

下面将具体介绍GPIO的这八种工作方式：

4 `( \- `% V& h& @5 h: P3 ^8 A6 b. P

01 浮空输入模式

- g! k, l- G3 v

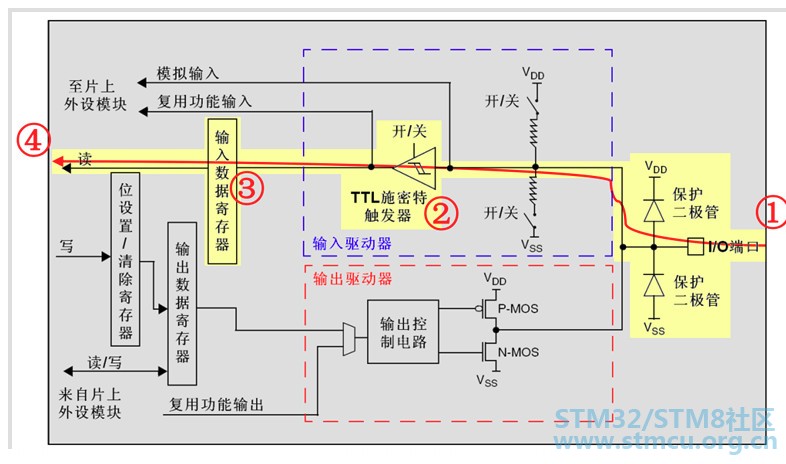

浮空输入模式下，I/O端口的电平信号直接进入输入数据寄存器。也就是说，I/O的电平状态是不确定的，完全由外部输入决定；如果在该引脚悬空（在无信号输入）的情况下，读取该端口的电平是不确定的。

& d1 ?4 ^( i" \: ?  a

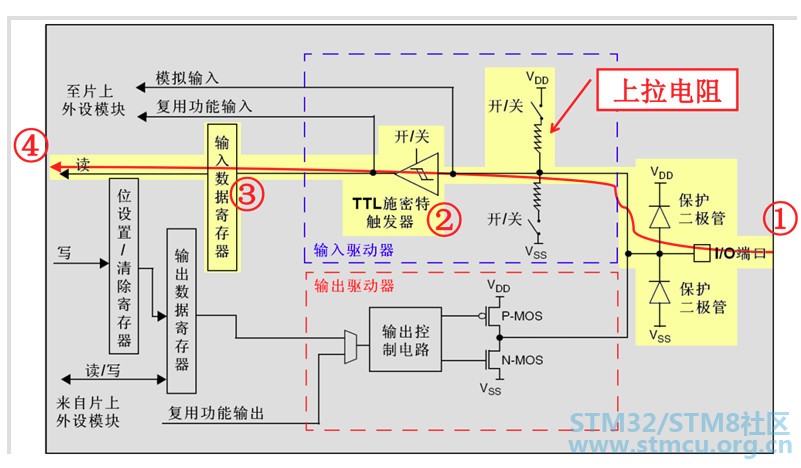

02 上拉输入模式

/ V# Z  r9 @; i, Q! k9 _# `

$ h9 b5 r; ]: ^

上拉输入模式下，I/O端口的电平信号直接进入输入数据寄存器。但是在I/O端口悬空（在无信号输入）的情况下，输入端的电平可以保持在高电平；并且在I/O端口输入为低电平的时候，输入端的电平也还是低电平。

: n. A0 d, Q& j% ^  \

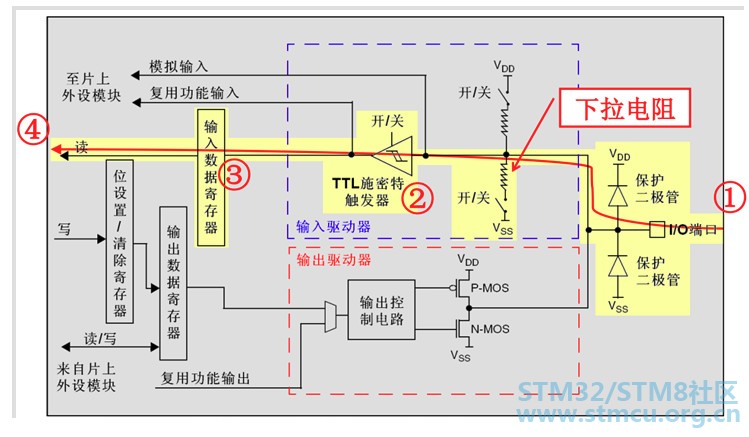

03 下拉输入模式

! R: f( ?) r" v/ K6 a6 E

" B$ Y% Z5 C) }" D$ }" Z/ `

下拉输入模式下，I/O端口的电平信号直接进入输入数据寄存器。但是在I/O端口悬空（在无信号输入）的情况下，输入端的电平可以保持在低电平；并且在I/O端口输入为高电平的时候，输入端的电平也还是高电平。

+ J: S0 m; z4 y/ o" s

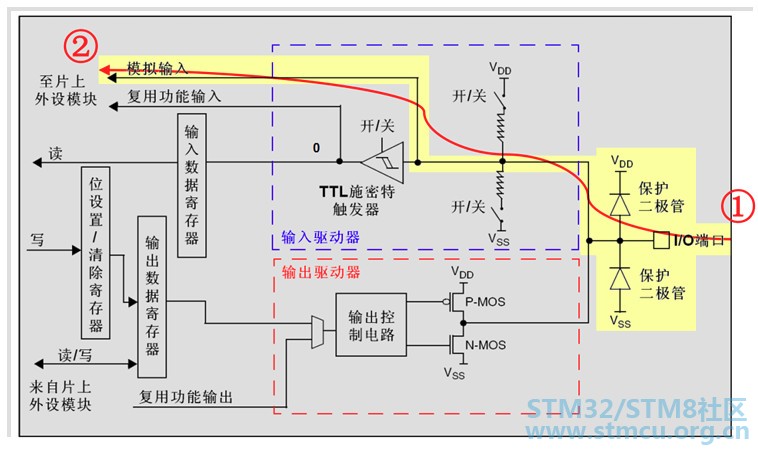

04 模拟输入模式

0 L' R% |: o1 v; z

0 x, [0 j! s- E

模拟输入模式下，I/O端口的模拟信号（电压信号，而非电平信号）直接模拟输入到片上外设模块，比如ADC模块等等。
1 h2 G! Y1 D, l* k8 ]3 Y. Y

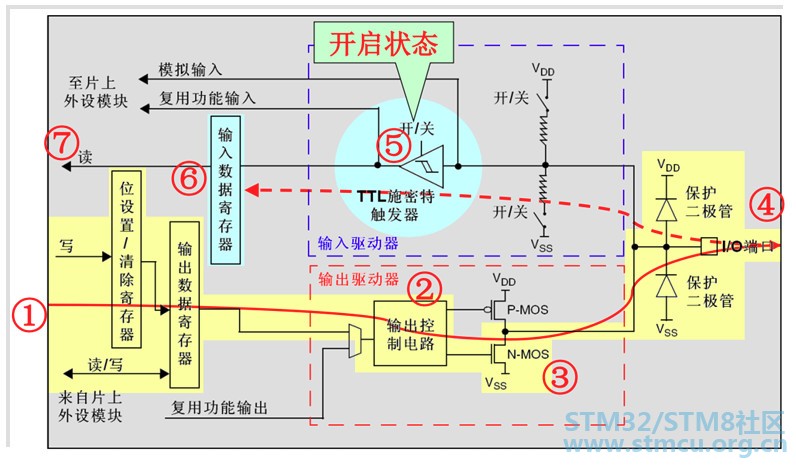

05 开漏输出模式

开漏输出模式下，通过设置位设置/清除寄存器或者输出数据寄存器的值，途经N-MOS管，最终输出到I/O端口。这里要注意N-MOS管，当设置输出的值为高电平的时候，N-MOS管处于关闭状态，此时I/O端口的电平就不会由输出的高低电平决定，而是由I/O端口外部的上拉或者下拉决定；

" Z$ U. P# @8 R

当设置输出的值为低电平的时候，N-MOS管处于开启状态，此时I/O端口的电平就是低电平。同时，I/O端口的电平也可以通过输入电路进行读取；注意，I/O端口的电平不一定是输出的电平。

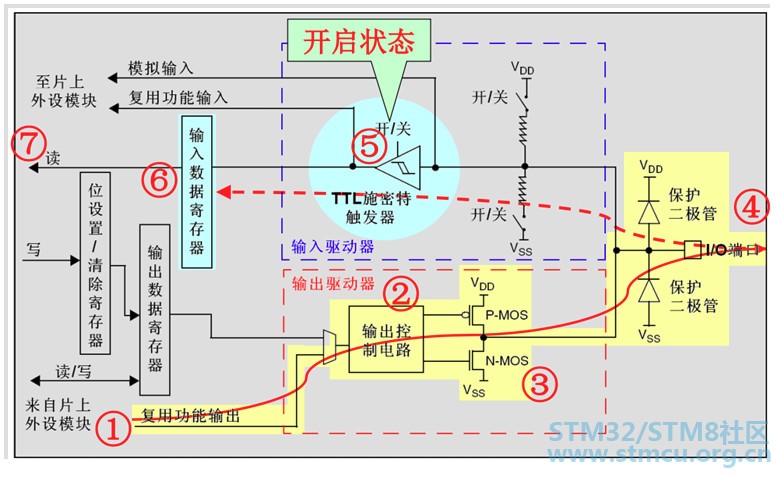

06 开漏复用输出模式

开漏复用输出模式，与开漏输出模式很是类似。只是输出的高低电平的来源，不是让CPU直接写输出数据寄存器，取而代之利用片上外设模块的复用功能输出来决定的。

% C" e9 {6 J/ B0 [1 K/ F: R. E( e

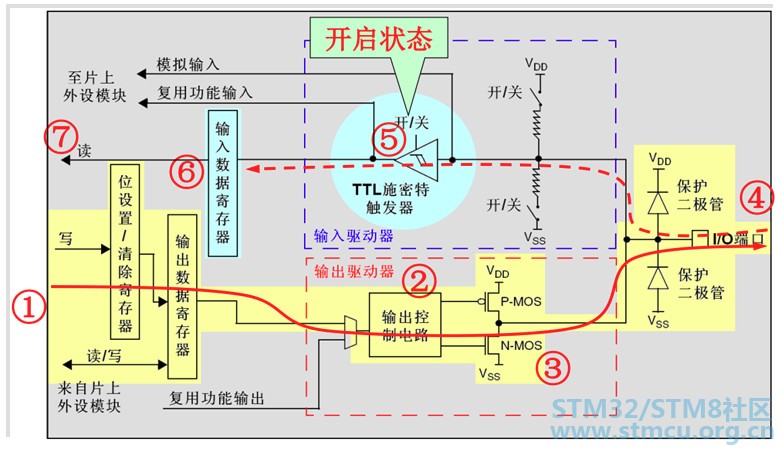

07 推挽输出模式

推挽输出模式下，通过设置位设置/清除寄存器或者输出数据寄存器的值，途经P-MOS管和N-MOS管，最终输出到I/O端口。

这里要注意P-MOS管和N-MOS管，当设置输出的值为高电平的时候，P-MOS管处于开启状态，N-MOS管处于关闭状态，此时I/O端口的电平就由P-MOS管决定：高电平；当设置输出的值为低电平的时候，P-MOS管处于关闭状态，N-MOS管处于开启状态，此时I/O端口的电平就由N-MOS管决定：低电平。

% R) a# Y) r* f% N0 J# q7 L+ b

同时，I/O端口的电平也可以通过输入电路进行读取；注意，此时I/O端口的电平一定是输出的电平。

4 r% r: H& j! O1 P: k; t: n9 Y

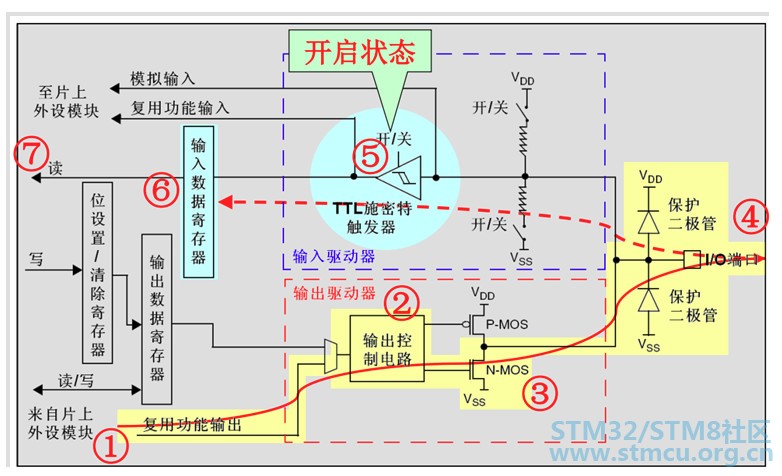

08 推挽复用输出模式

3 B* q( L4 t6 h2 E% g' i

推挽复用输出模式，与推挽输出模式很是类似。只是输出的高低电平的来源，不是让CPU直接写输出数据寄存器，取而代之利用片上外设模块的复用功能输出来决定的。

: B: U# |9 f8 |6 j7 ?0 y% |
