我要艰难的开启我的第一篇试用贴。说它艰难，因为我是一个单片机的菜鸟。以前学的软件，工作后才开始学习电子技术。单片机更是才刚刚接触。姑且就当这是一篇学习帖吧。贴中有不足之处，还请大家多多指正，我将多多学习努力改正。

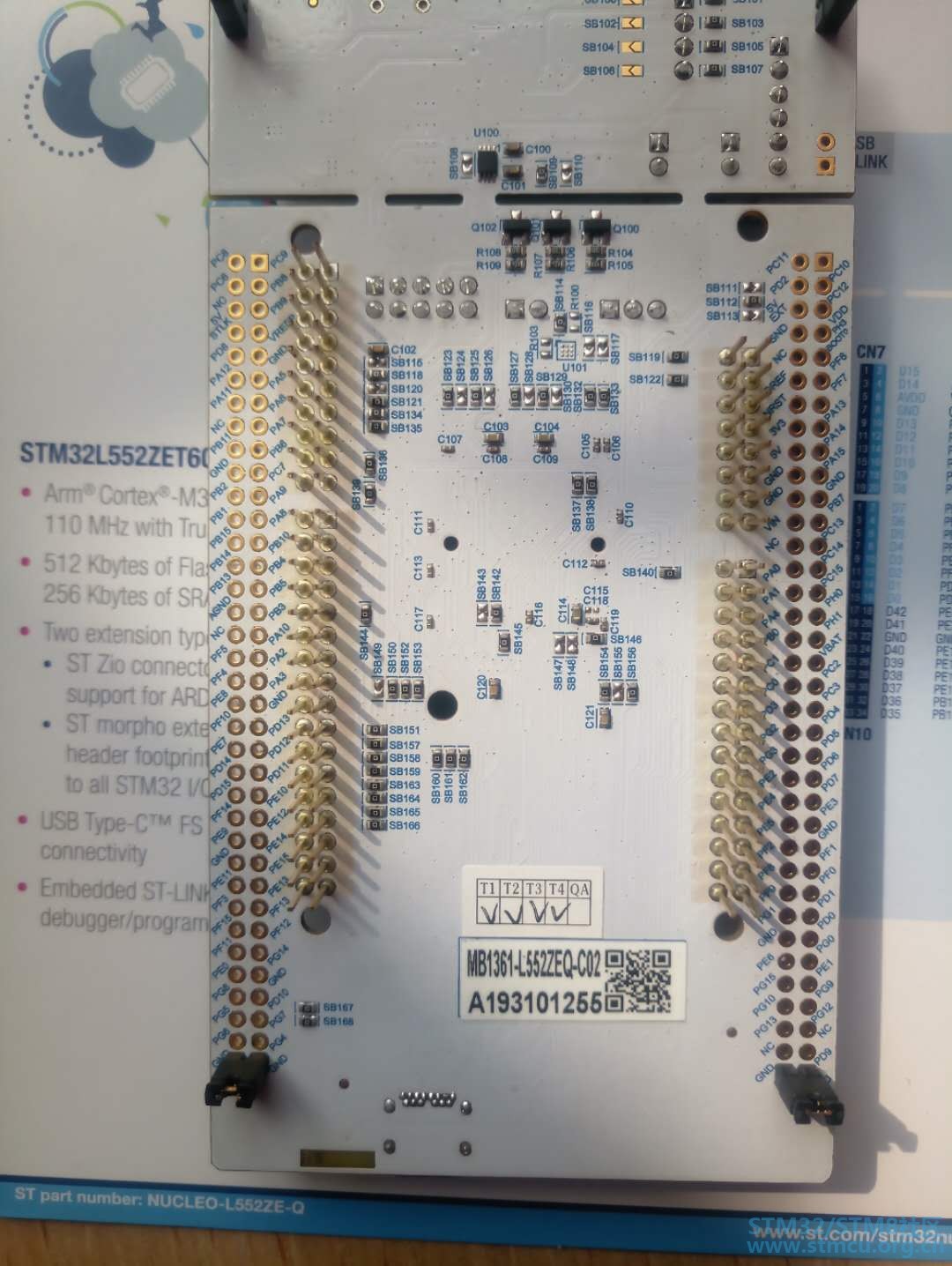

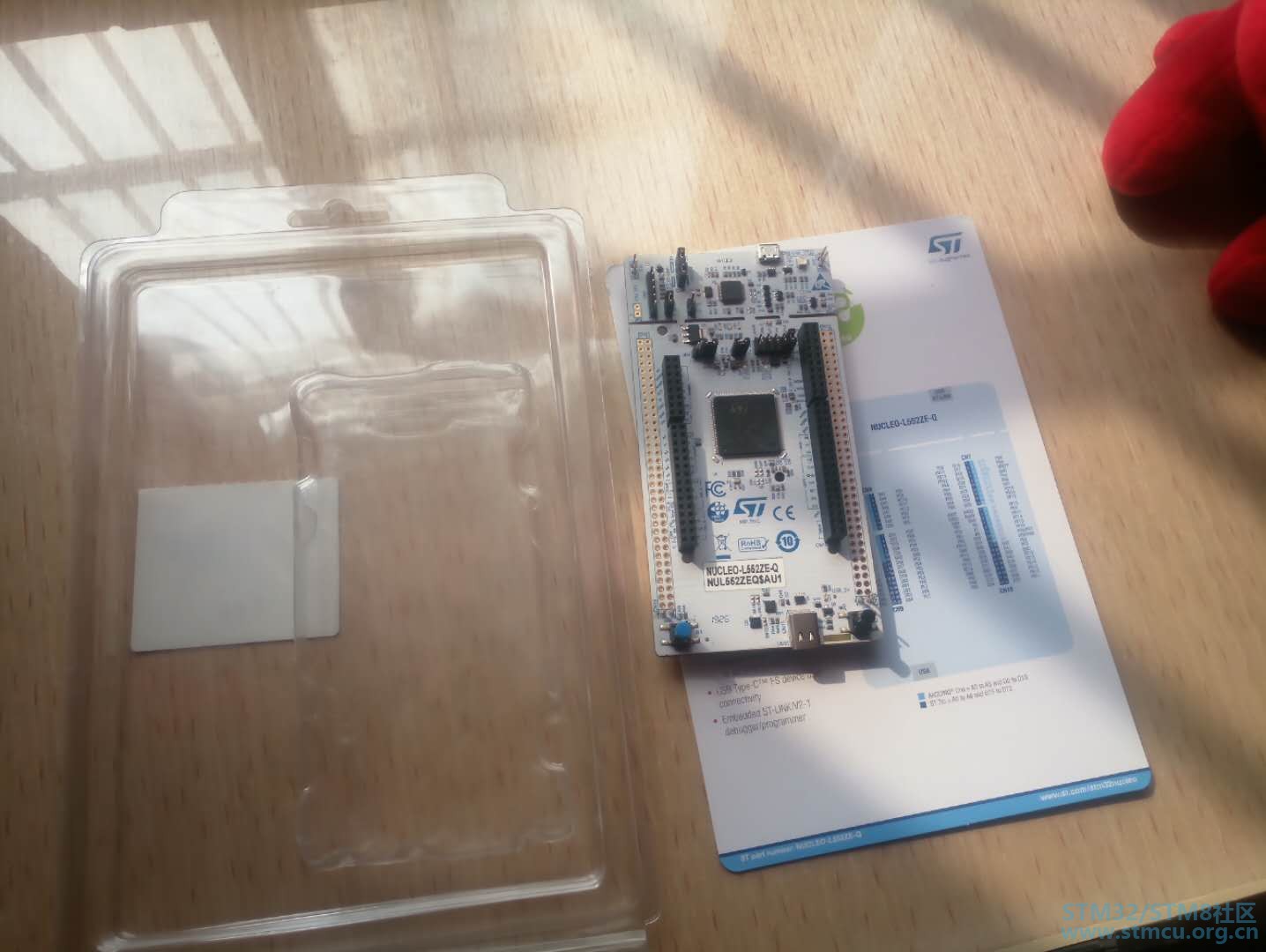

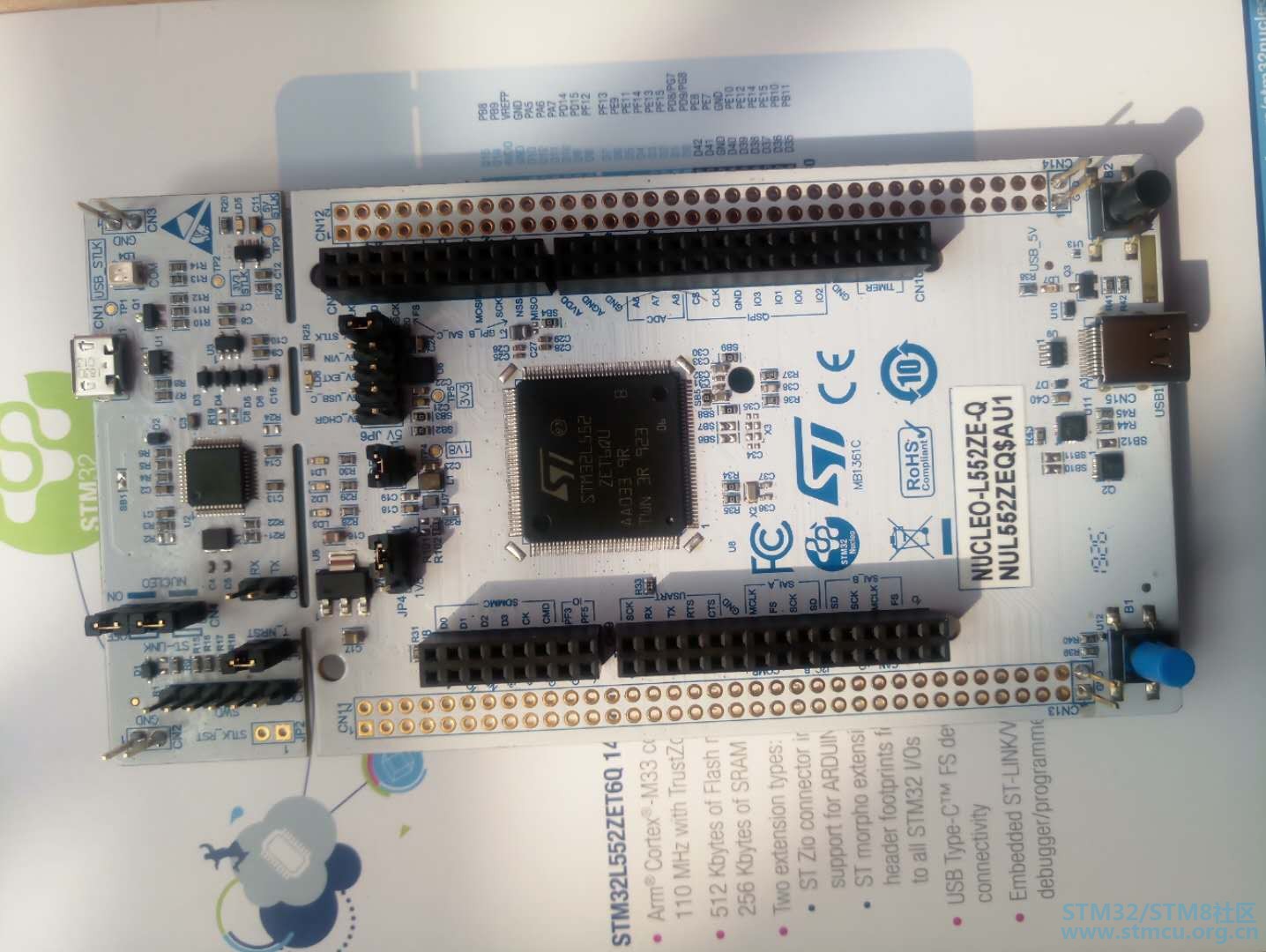

      身上几张简单的开箱图，让大家看一看这张板的外观。




0 e  _. ~( r, B8 r; G
) @8 ]6 D# M! C3 W2 Z
3 u. M. w# [. g3 _, x0 L. N0 m5 W& A& U, }



9 [! G/ Q7 J- H+ ]- f; i  H! Z5 `
　　一、

　　1、我觉得学单片机就应当从硬件开始学起。首先要学的就是单片机各个模块都是什么？有什么作用。这款单片机大体上可以分为两个模块。一个是stlink，另一个是单片机开发板部分。
$ u. J) [5 f, {; d3 O
; h/ T- s  A  K4 r7 I　　2、Stlink主要用来下载数据到芯片上。
8 X2 p2 a+ C4 K* A7 o' P* |
$ u' k- F7 B: N5 ?2 |　　3、开发板主要用于展示自己所写的程序是否正常。也就是检查是否能正常运行。

　　二、

　　1、学开发板首先要熟悉开发板硬件接口关系。把芯片与开发板上的接口一一对应。
. s* x% [' C- H" E2 N+ H! E; G
　　2、因为是野路子出身，我首先想到的是用万用表与芯片引脚的测量，查看一一对应的关系。但只找到一部分的对应关系，发现要把144个引脚的对应关系都列出来比较繁琐。这个开发板是6层板，想通过走线的方式了解对应关系的话，非常困难。之后就想先找官方文档查看对应关系。
' r" O- b4 ?- S7 `9 u6 J: Q- T
　　3、找文件汇总资料，在文件汇总资料里有6篇文档，不过有三篇链接失效。

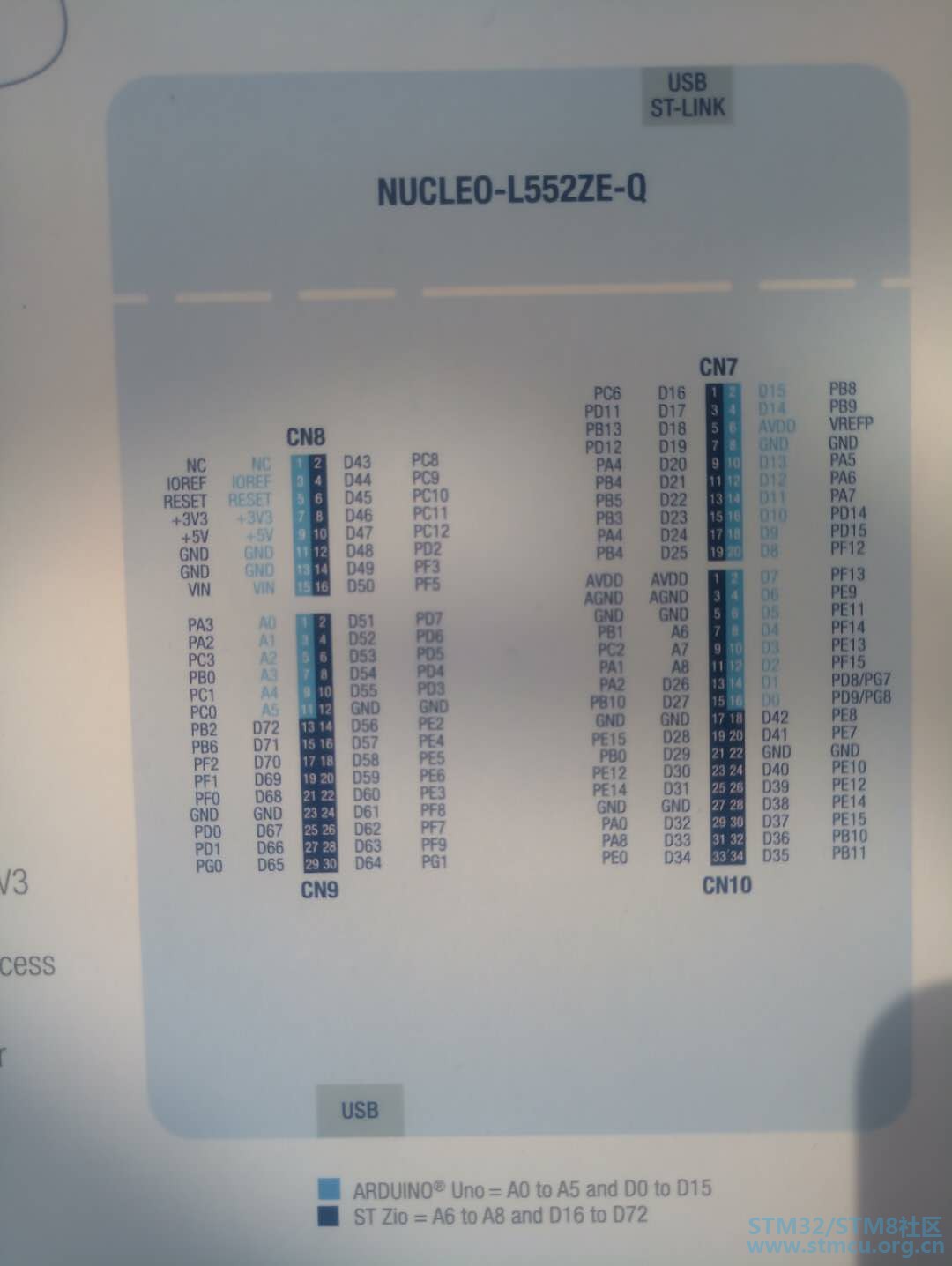

　　4、看了几篇文档，总算找到一篇有对应关系的pdf。从这篇文章和开发板一起了解芯片与开发板引脚的对应关系。

　　5、首先了解接口的种类，从pa到ph共有116脚。
8 B+ O& X! L, W7 I+ j8 k

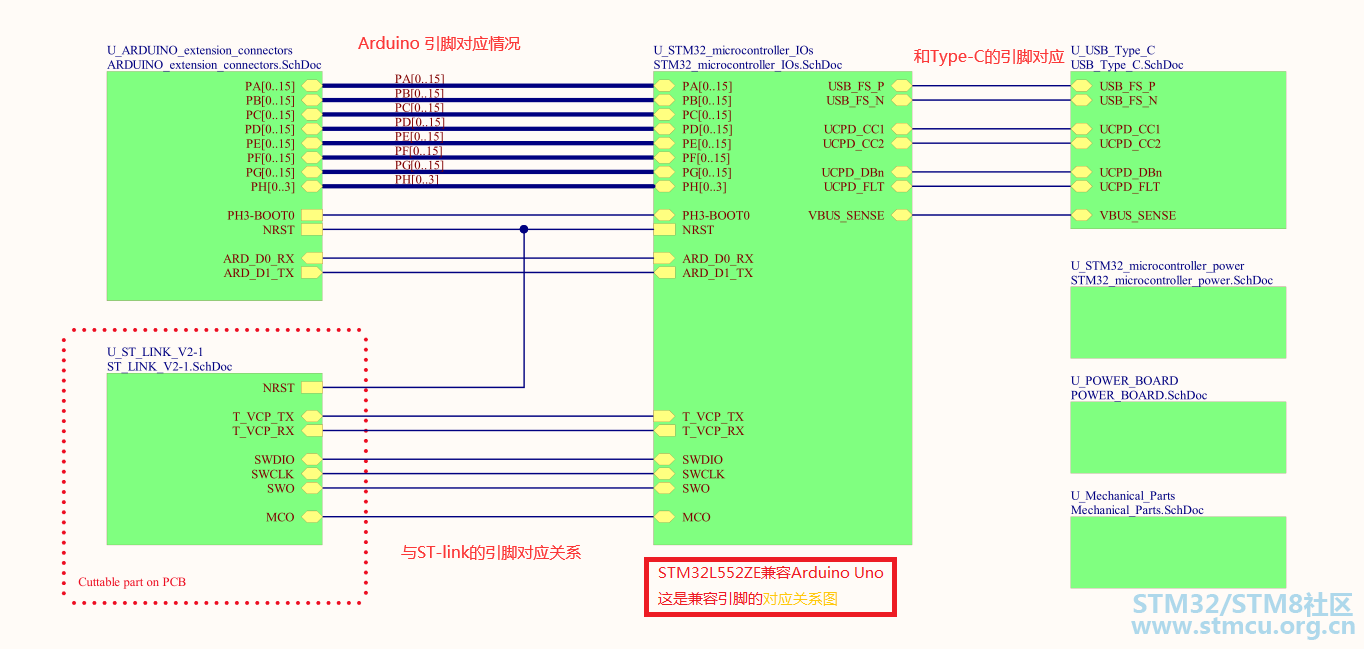

, {- Y" `8 I9 V) e, Y7 V      6、因为开发板兼容arduino，所以这是与arduino对应的管脚关系。
2 a1 r" a. W5 t/ |' \

2 o8 y( o: Y! L" D! M

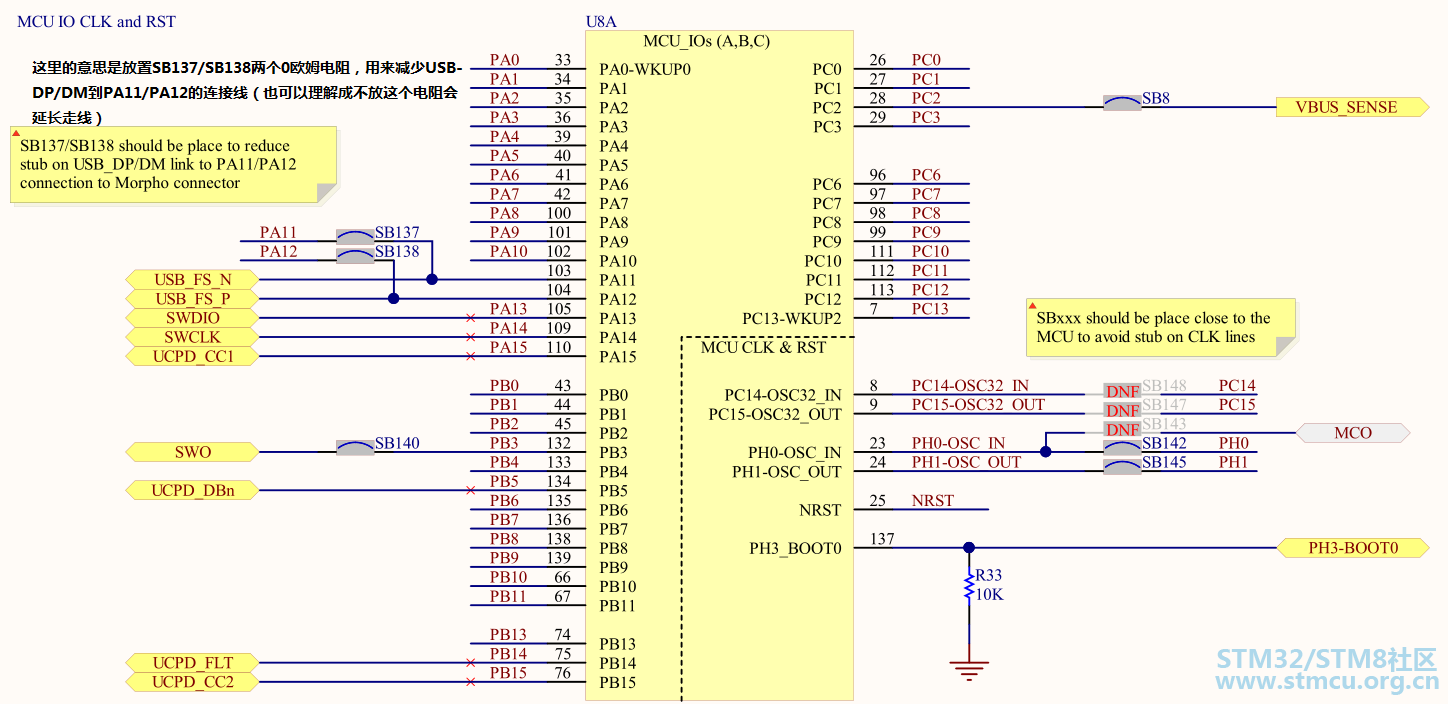

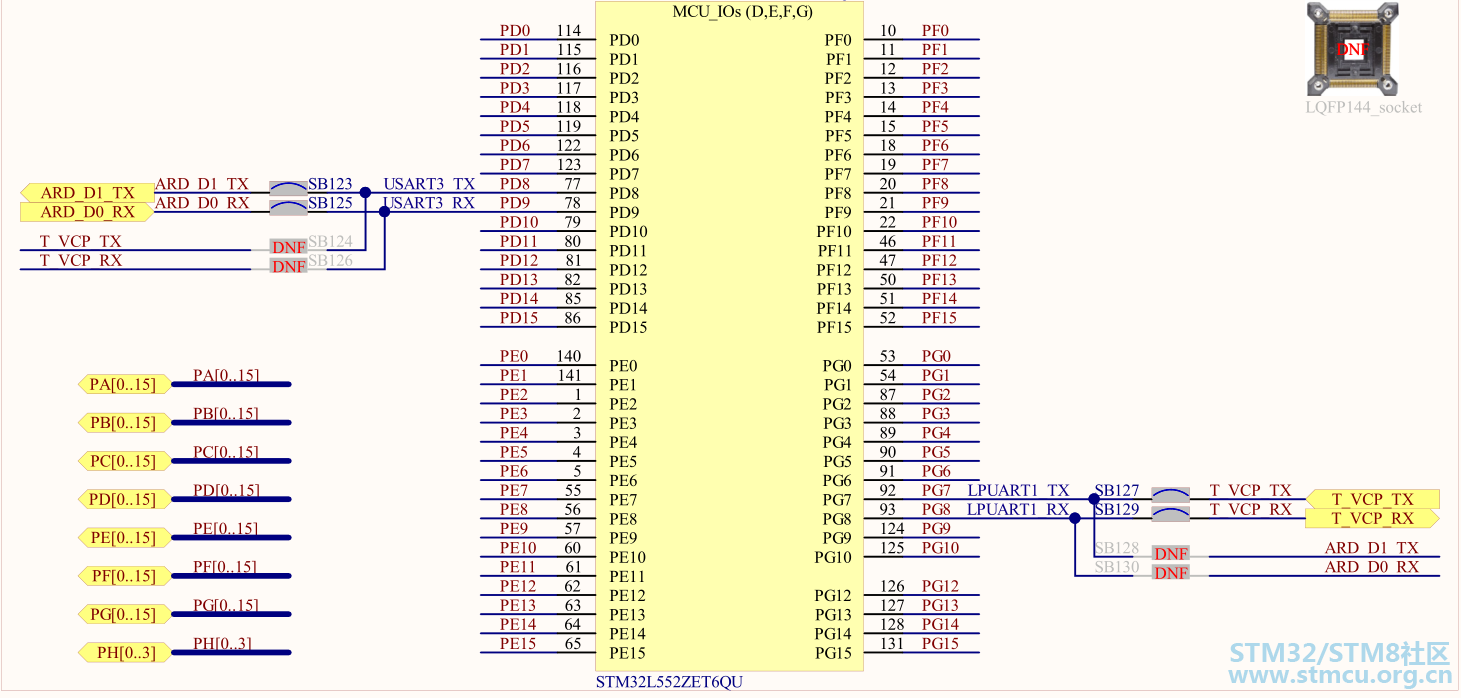

8 W/ ]. a# j. w) n     7、下面是管脚的对应图，我做了简单的注释。



$ P# F* J! n  b6 B, A

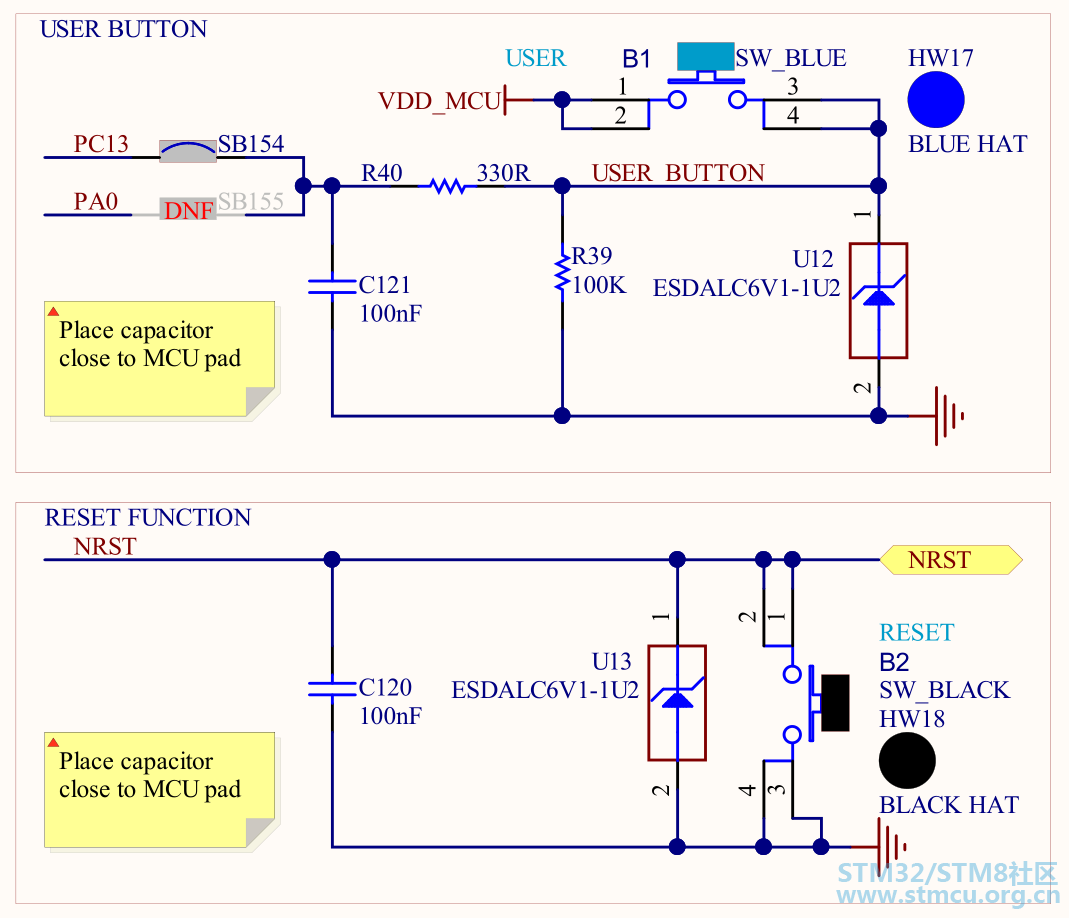

8、这两个是开发板上的按钮的接线图。
2 x9 ^+ D3 T  D7 B9 q' C
0 H  Q' V9 q4 u) w) i2 R3 j1 Q) y! l
3 _' z% P. ?4 N4 v* z# k6 T$ U

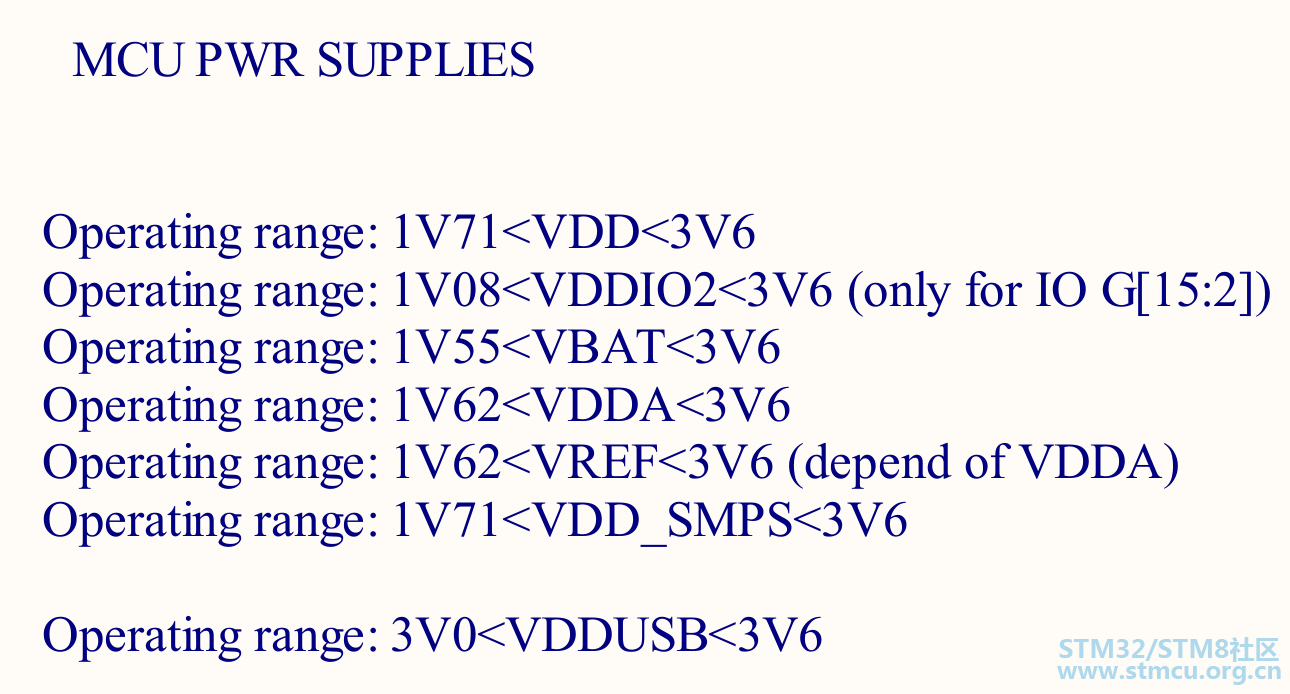

4 X5 r: K) ^  h, f* Y( k2 P9 Q8、当然最重要的还有电源部分。这是电源脚的电压工作范围。
