PCB设计文件如何转换成PDF文件?

[复制链接]
gaosmile 发布时间:2020-3-10 13:50
- r& S4 r+ a* e0 s: M8 k8 B1 G9 ^
PDF文件的输出
" t' o6 B8 U* Y2 d
在PCB生产调试期间,为了方便查看文件或者查询相关元件信息,会把PCB设计文件转换成PDF文件。下面介绍常规PDF文件的输出方式。
2 i  T+ S1 J' P8 n8 k( I, K2 k9 I. f

6 |, i5 ^% P0 ]3 z5 d
前期工作是需要在电脑上安装虚拟打印机及PDF阅读器,准备充足后按照以下步骤进行操作。
0 d2 f7 N+ k$ A7 u& A) a0 @0 Z+ P
5 c4 N( y9 H7 b

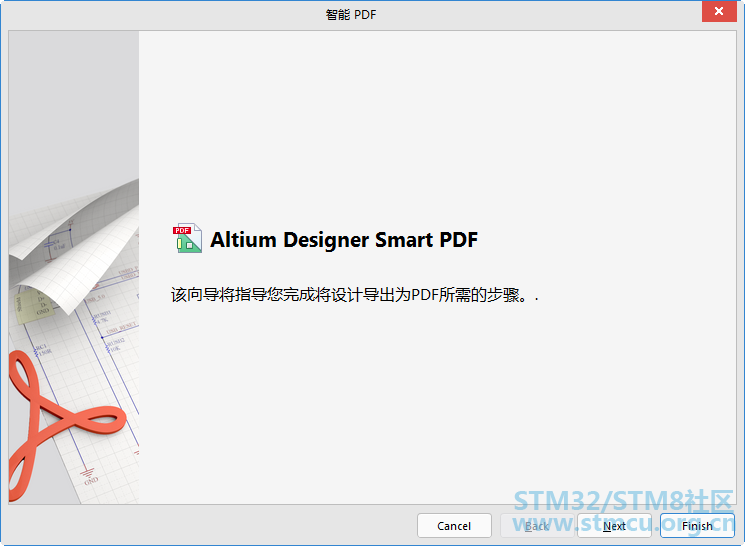

1、执行菜单命令“文件-智能PDF”,打开PDF输出设置向导,如图11-25所示,根据向导,按“Next”按钮进入下一步。& U% F2 D" X6 D1 D+ c, G+ G; o
微信图片_20200310133538.png / `( p0 v# `6 k
图11-25  PDF输出设置向导
. p' i- R9 D* M, P

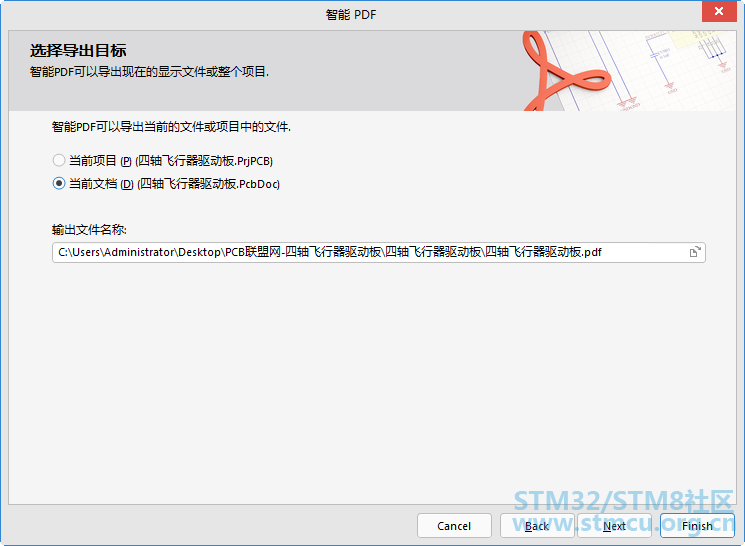

2、选择导出目标:按照向导提示,设置好文件的输出路径,如图11-26所示。
7 V) p4 v" a( G" ^+ ^
1 Z0 I* {7 [" t# y+ R
3、导出原材料的BOM表:物料清单输出选项,此项可选,不过Altium Designer有专门输出BOM表功能,此处一般不再勾选,如图11-27所示。! `% g% T: X& D' |! R
微信图片_20200310133545.png : b# m6 Y) Q- u* M' j+ T
图11-26  文件输出路径的设置
5 f: b7 J* P  R3 k* n
微信图片_20200310133600.png * T& y: R2 B/ K3 `6 D
图11-27  BOM表输出选择
0 G$ v: u- D- d. g+ C6 m6 W* F
装配图的PDF文件输出
% p. Q- j6 M  _8 v
1、在输出栏目条上单击鼠标右键,创建装配图输出,一般默认创建顶层和底层装配输出元素,如图11-28所示。
& I8 f" a& m) y) k; j
微信图片_20200310133604.jpg 7 z. F9 ]  R- g4 ^
图11-28  创建装配输出元素
, D  I1 ]0 X. H7 h; r; E& Z
2、双击“Top Layer Assembly Drawing”输出栏目条,可以对输出属性进行设置,装配元素一般输出机械层、丝印层及阻焊层,单击“添加”“删除”等按钮进行相关输出层的添加、删除等操作,如图11-29所示。同理,对“Bottom Layer Assembly Drawing”输出栏目条进行相同操作。
$ A: T3 P' t0 P( T7 [# G  F  L5 T/ G
微信图片_20200310133607.png 1 {9 `- f! l( Y+ j# [" I6 g7 |
图11-29  装配元素输出设置选项
0 M" Y9 K5 @8 B# l' {, v
' q- k+ O* R+ I' s3 |
如果是装配图,一般添加如下线路层进行输出即可。
① Top/Bottom Overlay:丝印层。
② Top/Bottom Solder:阻焊层。
③ Mechanical/Keep-Out Layer:机械层/禁布层。
: O1 U8 S' j: }: }

) t5 j( h4 W" n( i% W
3、在如图11-30所示的视图设置对话框中,底层装配栏勾选“Mirror”选项,在输出之后观看PDF文件时是顶视图,反之是底视图。6 D. F$ U5 w; j
# g& s9 F* @7 A* d7 n  I) a. y
图11-30  视图设置" ?7 l1 ^) i$ m& S/ H

: s9 @% Z! r% I' s$ B0 b
4、Area to Print:选择PDF打印范围,如图11-31所示。/ ]. q& K+ W* }$ k8 p+ G1 M" b
微信图片_20200310133612.png 0 c- N# e" a4 s7 U0 Y+ w( G
图11-31  打印范围设置! ~; ]: _: d3 B) c3 w
5 ^: e7 `* B+ X5 s
① Entire Sheet:整个文档全部打印。
② Specific Area:区域打印,可以自行输入打印范围的坐标,也可以按“Define”按钮,利用鼠标框选需要打印的范围。0 C6 j% ]3 ~& X$ g& V3 [* h: \
9 t5 R+ P, o: N" R- A
5、设置输出颜色,如图11-32所示,可选“颜色”(彩色)、“灰度”(灰色)、“单色”(黑白),单击“Finish”按钮,完成装配图的PDF文件输出。
+ i* H7 ?! O( i! T' L5 ]
* u/ K  v9 T+ H3 z
图11-32  输出颜色设置

) _: Y2 x% q8 O3 Y$ D: K6、对于Demo案例装配图,其PDF文件输出效果图如图11-33所示。
# u7 D8 M6 X8 @* u: o
# v/ F( q, j6 v& y: C& N7 t) v
图11-33  Demo案例装配图的PDF文件输出效果图
5 K1 t; z2 c9 `: c. _$ @# N2 j! o$ E
多层线路的PDF文件输出
8 w  H# G% [0 ?: _- w
多层线路输出方便于那些不熟悉Altium Designer的工程师检查PCB线路之用,可以一层一层地单独输出,设置操作方式类似于装配图的输出方式。

2 d8 r6 z! [- S6 m8 f9 w

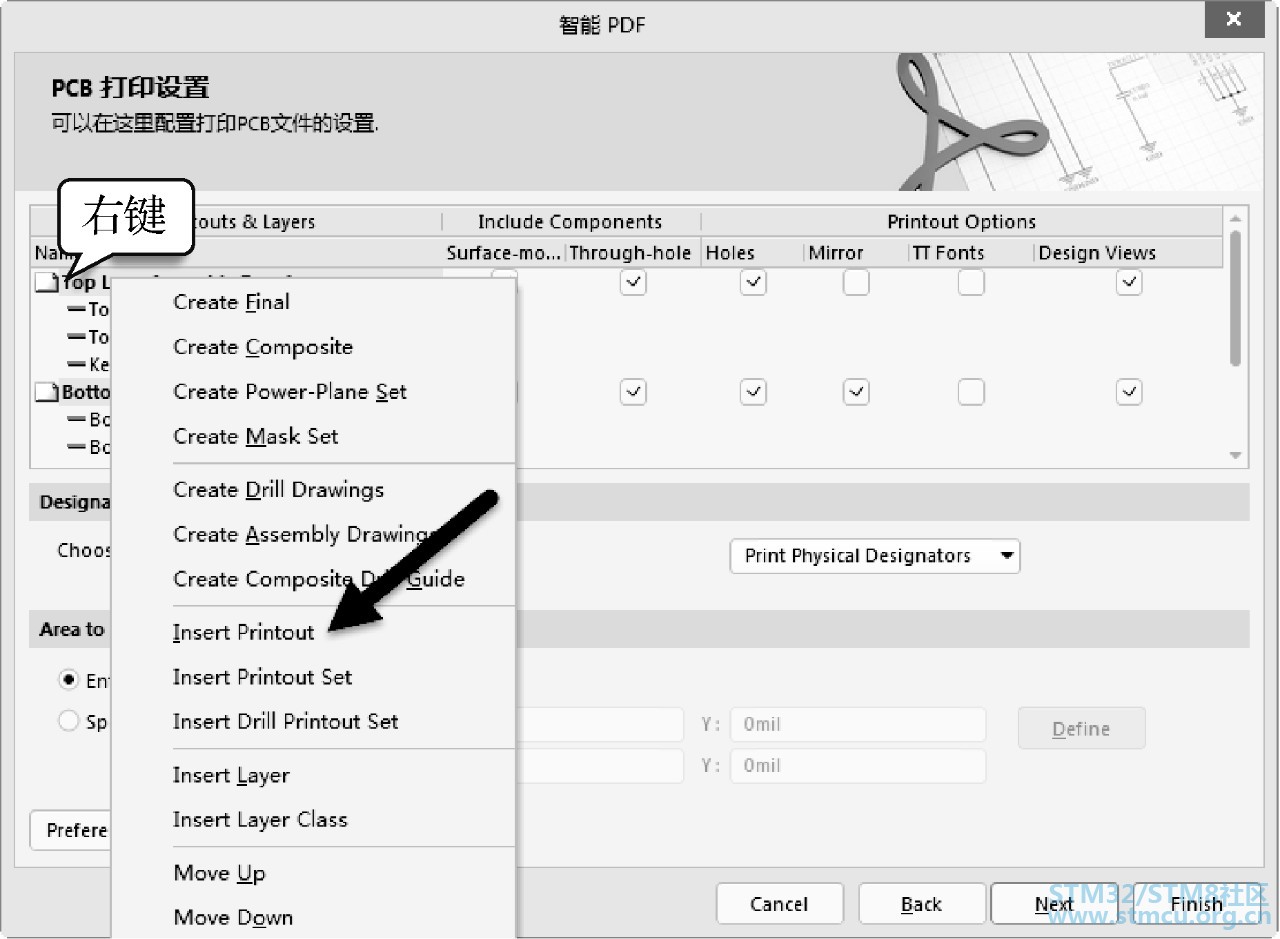

1、同样执行PDF输出设置向导,至关键设置项,在输出栏目条上单击鼠标右键,输出层的添加如图11-34所示,单击“Insert Printout”选项,插入需要输出的层,然后重复操作。
1 J/ w( P" J, G  v
微信图片_20200310133622.jpg , J4 F: E6 [" t
图11-34  输出层的添加
8 u& t1 q/ F# P) V
/ ~1 x# U+ [3 e0 ]- x  E. e) h

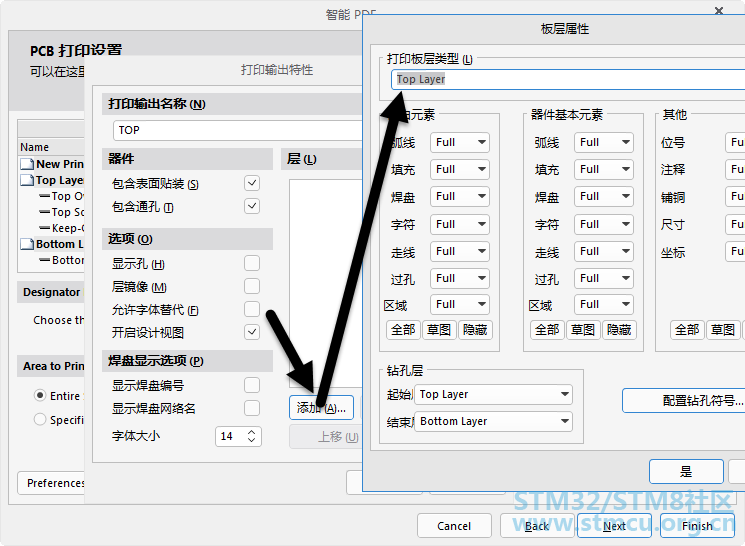

2、双击输出栏目条,对输出属性进行设置,单击“添加”“删除”等按钮进行相关输出层的添加、删除等操作,如图11-35所示。同样,底层勾选“Mirror”选项。每一个栏目条对应一层即可,不需要添加其他东西。
( y6 U' Y1 Q( z! h
微信图片_20200310133625.png * S3 G7 p: i4 o& D
图11-35  输出的层属性添加3 e, D$ p2 [- ^8 d$ w3 l

" \& v1 Q2 S7 H6 x( Q; Z% ?
3、设置输出颜色,选择“颜色”(彩色),单击“Finish”按钮,完成多层线路的PDF文件输出,其效果图如图11-36所示。
! O8 t; m$ p' M# c$ u/ J' W5 ?
微信图片_20200310133628.png : l: b% `0 [6 L% b1 P4 B

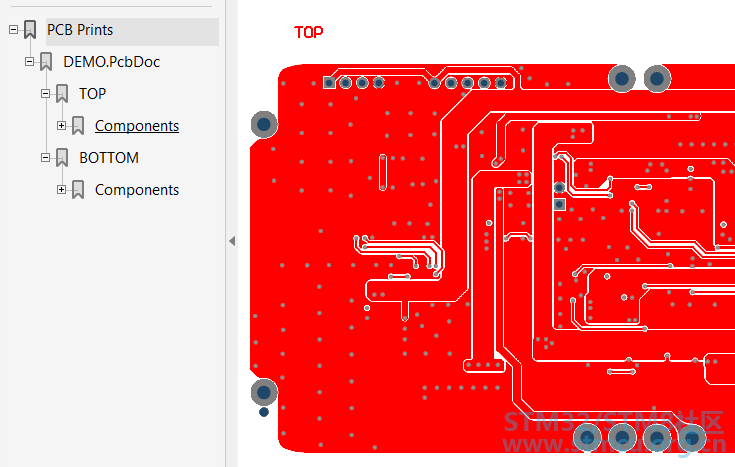

图11-36  多层线路的PDF文件输出效果图
, e7 }( |5 h( y  j' a4 R# I
