51单片机的P0口该怎么使用上拉电阻?

[复制链接]
gaosmile 发布时间:2020-3-12 11:16
P0口作为I/O口输出的时候时,输出低电平为0 输出高电平为高组态(并非5V,相当于悬空状态,也就是说P0 口不能真正的输出高电平)。给所接的负载提供电流,因此必须接上拉电阻(一电阻连接到VCC),由电源通过这个上拉电阻给负载提供电流。

8 c8 ~0 h% L" d: I* R$ Z1 p3 O
P0作输入时不需要上拉电阻,但要先置1。因为P0口作一般I/O口时上拉场效应管一直截止,所以如果不置1,下拉场效应管会导通,永远只能读到0。因此在输入前置1,使下拉场效应管截止,端口会处于高阻浮空状态,才可以正确读入数据。

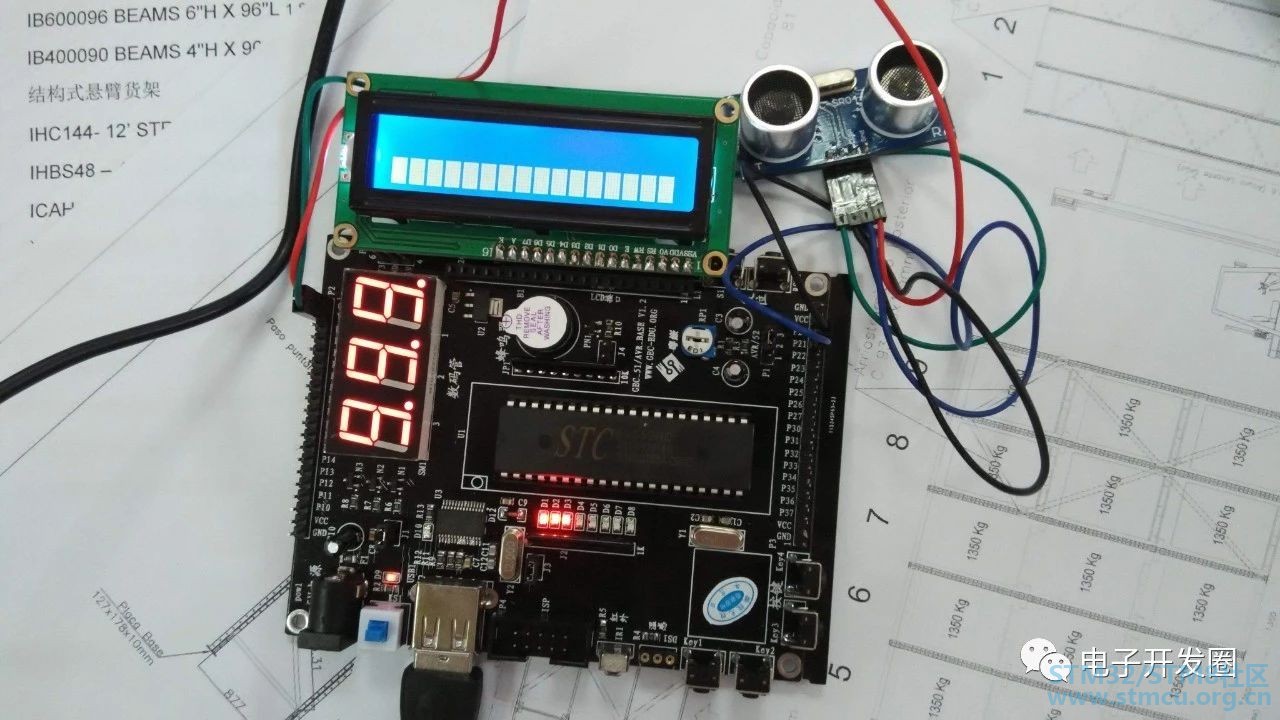

微信图片_20200312111345.jpg * q' u8 S* q- t# n4 I8 I
0 J+ Y4 d/ o! a% m# u! h
由于P0口内部没有上拉电阻,是开漏的,不管它的驱动能力多大,相当于它是没有电源的,需要外部的电路提供,绝大多数情况下P0口是必需加上拉电阻的。

& Y; Q4 f: i) p6 ?6 l
1.一般51单片机的P0口在作为地址/数据复用时不接上拉电阻。
$ z4 c0 Q/ I/ a3 {9 Q& E+ E/ T
2.作为一般的I/O口时用时,由于内部没有上拉电阻,故要接上上拉电阻!!

  K0 }4 v6 W% |! D% h
3.当p0口用来驱动PNP管子的时候,就不需要上拉电阻,因为此时的低电平有效;
4 Y/ A# w' h3 ^2 h( e& s: D3 o3 ~
4.当P0口用来驱动NPN管子的时候,就需要上拉电阻的,因为此时只有当P0为1时候,才能够使后级端导通。 简单一点说就是它要驱动LCD显示屏显示就必须要有电源驱动,否则亮不了,而恰好P0口没有电源,所以就要外接电源,接上电阻是起到限流的作用;如果接P1、P2、P3端口就不用外接电源和电阻了。

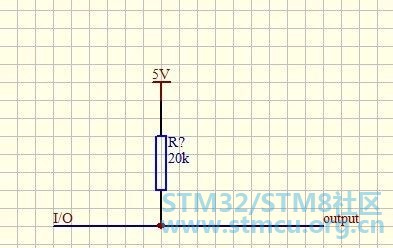

微信图片_20200312111349.jpg 8 o8 z3 a* t# D7 u: Q  L9 X

9 _) `7 K# U# H0 z% Q: z
P0口是开漏的,不管它的驱动能力多大,相当于它是没有电源的,需要外部的电路提供,绝大多数情况下P0口是必需加上拉电阻的;5、51单片机的P0口用作数据和地址总线时不必加上拉电阻。
, k3 n6 K" q: k$ `8 s3 ?
有些IC的驱动能力并不强,如果P0口作为输入而加了不必要的上拉,有可能驱动IC无法将其拉回到低电平,从而使输入失败!
, f/ m. n4 G' R. l4 O

; `1 c; E& d* W  S: `% W+ z# I! m/ b1 I
如果是驱动led,那么用1K左右的就行了。如果希望亮度大一些,电阻可减小,最小不要小于200欧姆,否则电流太大;如果希望亮度小一些,电阻可增大,增加到多少呢,主要看亮度情况,以亮度合适为准,一般来说超过3K以上时,亮度就很弱了,但是对于超高亮度的LED,有时候电阻为10K时觉得亮度还能够用。通常就用1k的。
$ |5 b" K% S1 S  A3 z3 o  H% d3 z
对于驱动光耦合器,如果是高电位有效,即耦合器输入端接端口和地之间,那么和LED的情况是一样的;如果是低电位有效,即耦合器输入端接端口和VCC之间,那么除了要串接一个1——4.7k之间的电阻以外,同时上拉电阻的阻值就可以用的特别大,用100k——500K之间的都行,当然用10K的也可以,但是考虑到省电问题,没有必要用那么小的。

' G$ \1 Q9 ?' b( J1 I
对于驱动晶体管,又分为PNP和NPN管两种情况:对于NPN,毫无疑问NPN管是高电平有效的,因此上拉电阻的阻值用2K——20K之间的,具体的大小还要看晶体管的集电极接的是什么负载,对于LED类负载,由于发管电流很小,因此上拉电阻的阻值可以用20k的,但是对于管子的集电极为继电器负载时,由于集电极电流大,因此上拉电阻的阻值最好不要大于4.7K,有时候甚至用2K的。

' V; P5 ?0 I4 q
对于PNP管,毫无疑问PNP管是低电平有效的,因此上拉电阻的阻值用100K以上的就行了,且管子的基极必须串接一个1——10K的电阻,阻值的大小要看管子集电极的负载是什么,对于LED类负载,由于发光电流很小,因此基极串接的电阻的阻值可以用20k的,但是对于管子的集电极为继电器负载时,由于集电极电流大,因此基极电阻的阻值最好不要大于4.7K。

$ Z. Z4 X" g" B# j" n! _/ ?6 p
对于驱动TTL集成电路,上拉电阻的阻值要用1——10K之间的,有时候电阻太大的话是拉不起来的,因此用的阻值较小。
) h' d0 _; u/ H& l% }
但是对于CMOS集成电路,上拉电阻的阻值就可以用的很大,一般不小于20K,我通常用100K的,实际上对于CMOS电路,上拉电阻的阻值用1M的也是可以的,但是要注意上拉电阻的阻值太大的时候,容易产生干扰,尤其是线路板的线条很长的时候,这种干扰更严重,这种情况下上拉电阻不宜过大,一般要小于100K,有时候甚至小于10K。

$ q+ L3 L- U$ |4 n
根据以上分析,上拉电阻的阻值的选取是有很多讲究的,不能乱用。
