先上一只高清大图，让大家看一看这只板的整体情况。

1

" T& q* w2 \+ _, L2 k; ^

一、先来说说这个产品型号的意思：L552ZE_Q，

1、Z：STM32引脚包计数144引脚

2、E：STM32闪存大小：512千字节

% F; [" A, C2 `* D

3、-Q：型STM32具有内部SMPS功能

二、相关的开发工具

1 K' q( x$ l5 o5 O* k' b+ }% L+ i

• IAR ™ - EWARM

* M5 L9 w" G" T* D

• Keil ® - MDK-ARM

• STMicroelectronics - STM32CubeIDE

- V5 n0 ?! ^& b( b: r

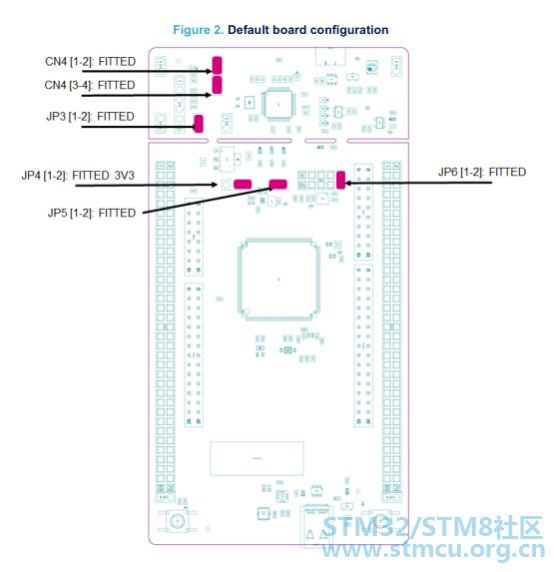

三、板载默认跳线

1、单片机VDD_MCU默认用3V3供电。

6 o# _  W& E8 O5 D) I7 i

2、在板子上JP4那个地方可以把它改成1.8v供电。1.8V的话，可以测试单片机的在低电压情况下的运行情况。
3、默认JP6的5V电源选择[1-2]，也就是跳线帽连接一二两个触点，这样就是从ST-LINK来取5V电源。

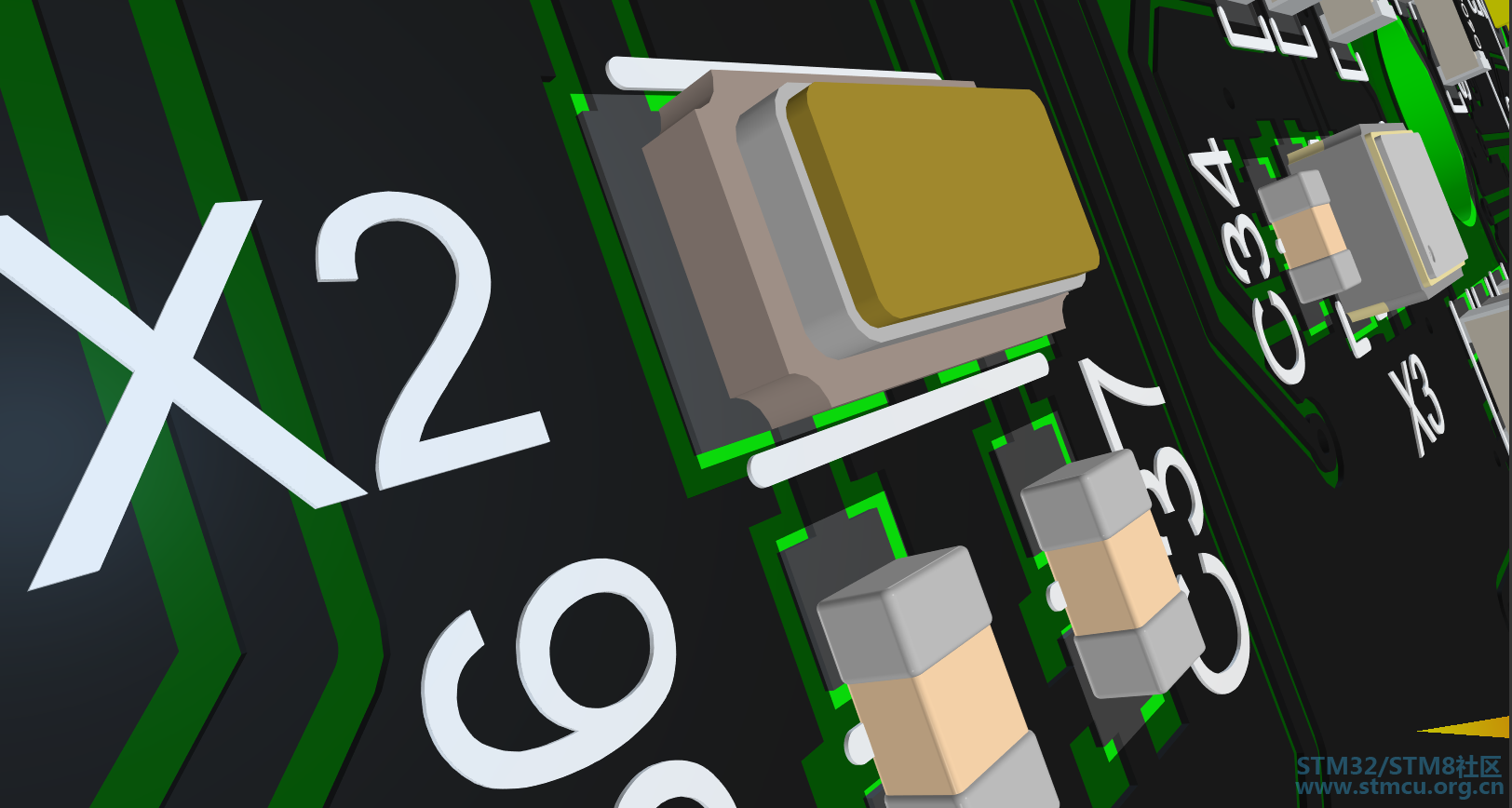

4、X2是32khz的晶振。
) ~; Q$ Y: P# T. s2 Q: J

& O3 X( F/ o! B  W/ l* Q

5、JP4跳线，可以用来连接电流表。用来测3V3或1V8时的电流。

0 x, J+ f6 v: [7 G

4 X+ u1 B3 C. _9 m; E2 z

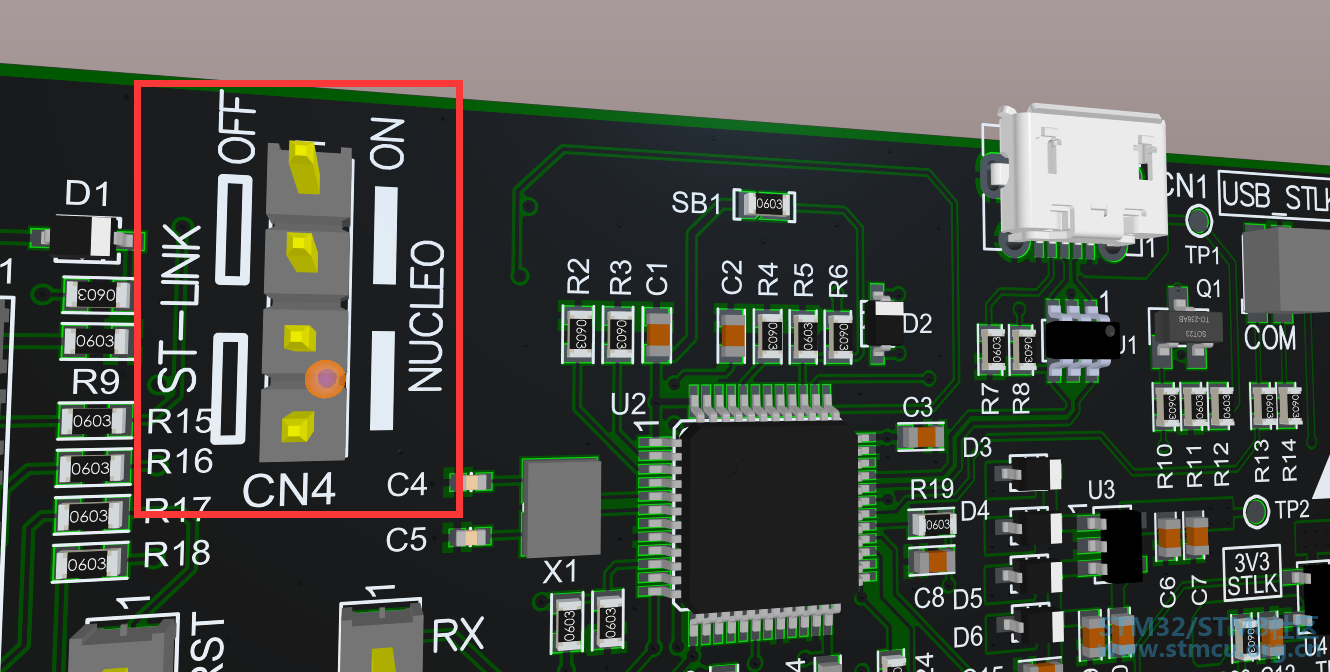

6、CN4的跳线，如果[1-2][3-4]在ON档的话就是启用ST-LINK/V2-1功能。跳线拔掉的话就可以启用swd，也就是CN5那一排的插头，用那一排的插头给其他的开发板进行下载程序。
