1、当然首要做的就是硬件的连接。给大家先看一下我的这个蜂鸣器这个样子的。

2、它总共有4个触电，其中一个接正极，一个接负极，还有一个接信号源，现在我手头上小线，如果要把这个STM32和这个蜂鸣器连接的话，还需要一跟线，我现在先做一根线。

3、因为手头上只有这个杜邦线，还有这个它这个自带的插头这种线，所以我要把这个杜邦线给他改造一下，连在这个插头上。之后杜邦线的另一头也改造一下，给他加一个这种插了针。

: m* ?: i& L  u, Q

这样的话，他们两个就可以连上了。他们的连线方法如图 。正极就接STM32上的5V，负极GND就可以了，还有一个信号输出就接你设置的那个信号输出点的引脚，这里是E2。

4、下面我们就来配置程序。

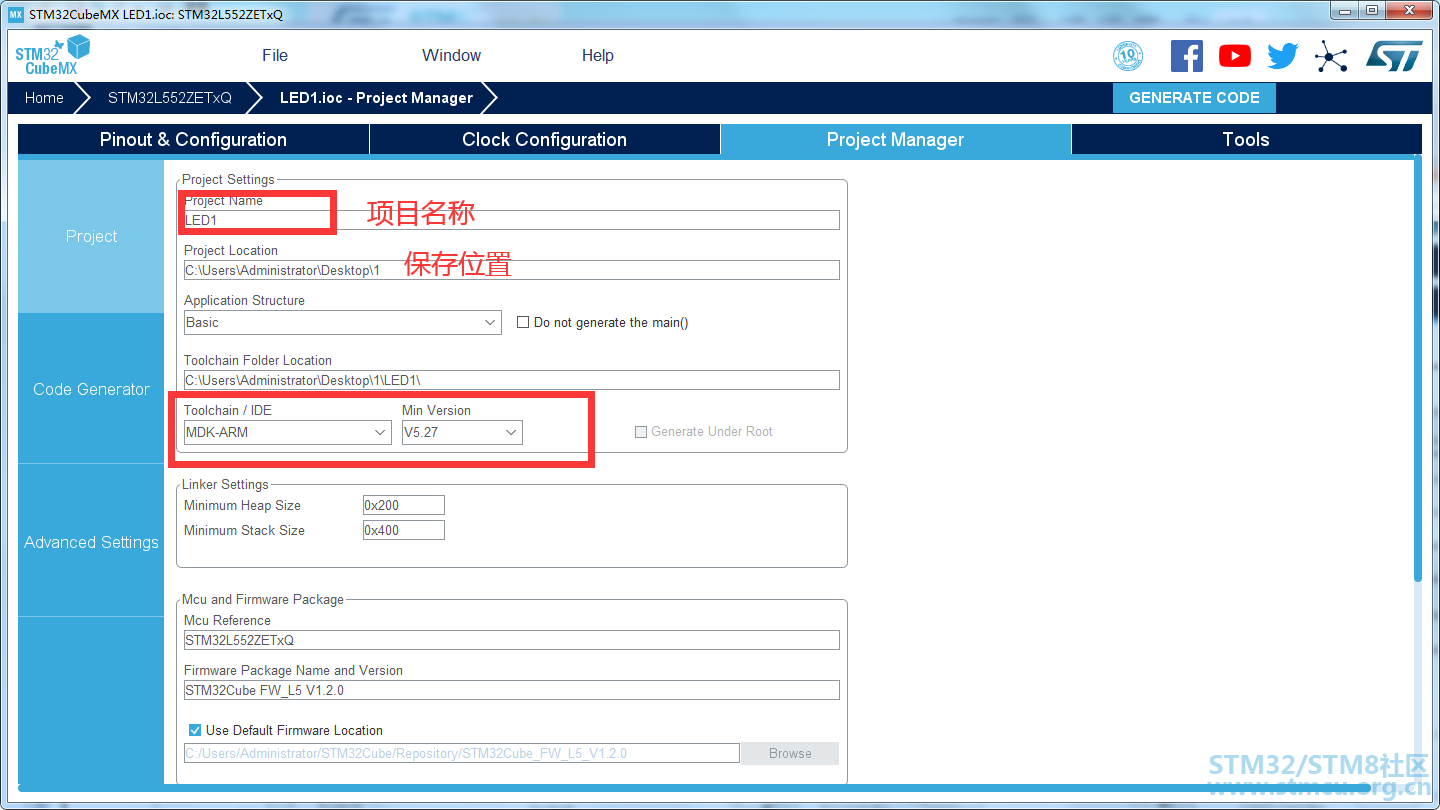

5、用STMCube先设置好基础程序。

7 M- _7 w* b+ i+ j3 s$ h

* f* a, V% }# V然后生成程序，打开keil程序。
0 i0 G8 ], G, Q- m! [: [; [
2 R) c) c$ a4 G5 E& V
6 _7 K" ?% F( A/ |7 Y3 k: z


9 o# u8 b0 {3 u  \% b

  `" l( S. N5 B* ]" b! N

& M& a6 _1 }2 w- D. T
* I( I% ?: v0 N9 A

9 U$ c% Y( V: S) `/ G
' I: E3 S$ h3 y5 c4 l: J) p

6、之后在程序中加入反转代码。

7、然后把程序烧录进开发板里。

8、烧录完成之后，然后连上开发板与蜂鸣器。

9、然后就可以给开发板通上电。这时候蜂鸣器就开始响了。
