布局完成之后需要对信号进行分类和PCB规则设置，一方面可以更加方便对信号的认识和思路的分析；另一方面可以通过软件的规则约束，保证电路设计的性能，如电源线需要加粗的，软件会督促我们进行加粗处理，信号走线不会出现这里粗那里细的现象。
. n; c* x' Q0 K

/ b  |: l% E+ M; Z* a8 z
类的创建

（1）按快捷键“DC”，进入类管理器。

（2）在“Net Classes”上单击鼠标右键，创建一个“PWR”类，把属于电源的信号都进行添加，如图13-49所示。

! M; `, p6 Y  c9 |6 N9 s6 @

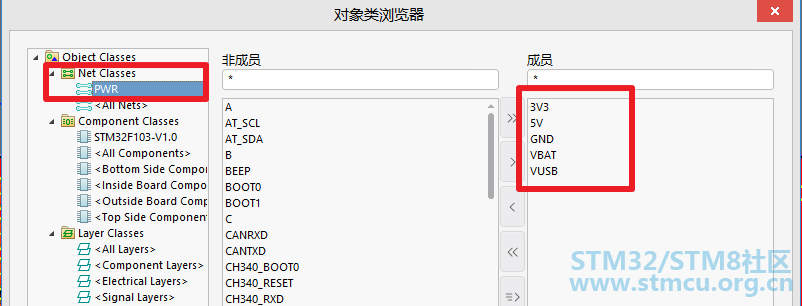

图13-49  类的创建

& M9 w! I8 |5 h0 J5 r) E) e" u

PCB规则设置

, R# R# z* U3 [0 }- x（1）按快捷键“DR”，进入PCB规则及约束编辑器。

根据生产工艺能力的要求和成本考虑，设置最小间距为 6mil，最小线宽为6mil，最小过孔大小为12mil。
! o, k' p2 K7 q1 T

（2）间距规则设置：“Where The First Object Matches”和“Where The Second Object Matches”都选择适配“All”，间距参数如图13-50所示进行设置。

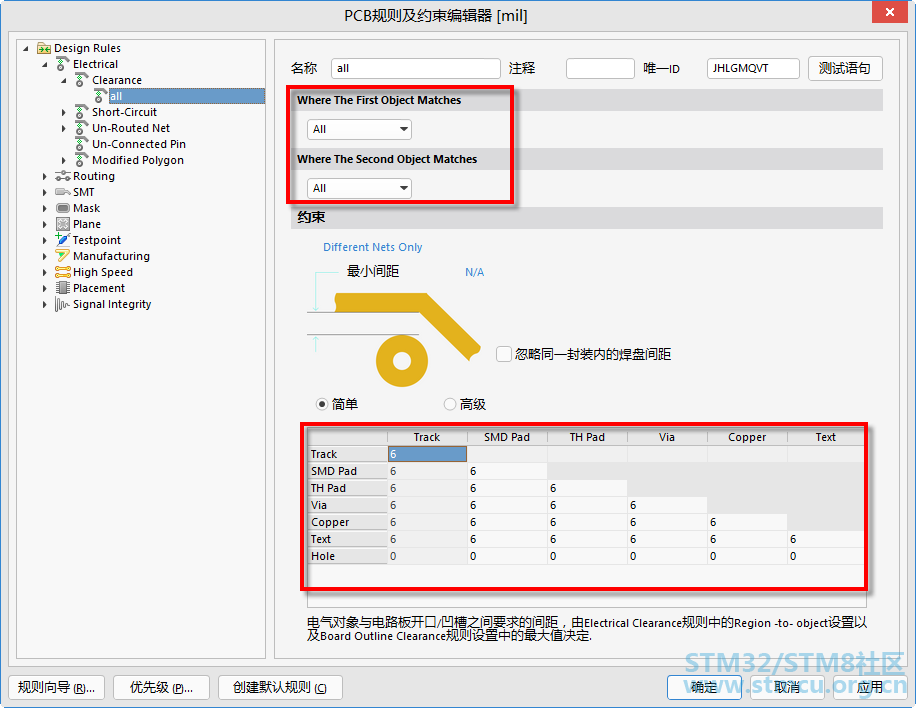

图13-50  间距规则设置

（3）线宽规则设置：选中“Routing”规则中的“Width”规则，单击鼠标右键，分别创建“Width”规则和“PWR”规则，分别如图13-51和图13-52所示进行设置，同时注意两个叠加规则的优先级设置，“PWR”规则要优先于“Width”规则。

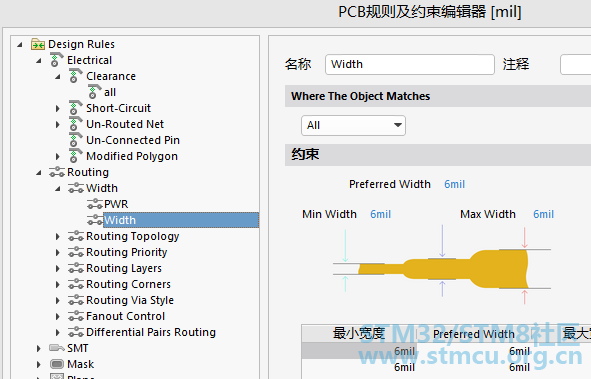

图13-51 “Width”规则设置

* T3 V  W% @! P5 i# Y* d: C

8 d2 {5 w; f0 {  {9 K0 \* F! n" s

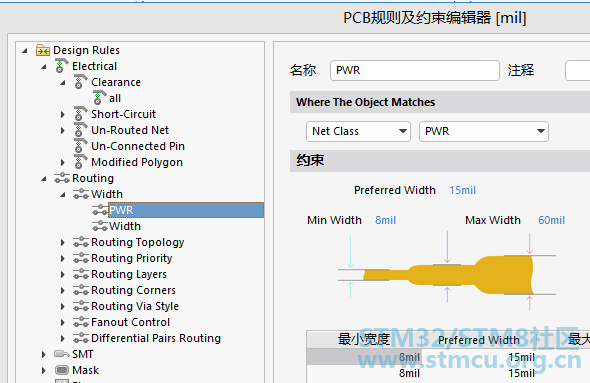

图13-52 “PWR”规则设置

（4）过孔规则设置：设置内径大小为12mil，外径大小为24mil，如图13-53所示。
* y, a; L: V$ E/ ~5 t2 L8 A

（5）阻焊规则设置：单边开窗为2.5mil，如图13-54所示。
7 r. g9 b* `% T8 q) b! n; D

（6）正片铺铜连接规则设置：因为2层板只有正片层，所以只需要设置正片铺铜连接规则，按照焊盘采取花焊盘连接、过孔采取全连接的方式进行设置，如图13-55所示。

. ~3 K' |9 W& G

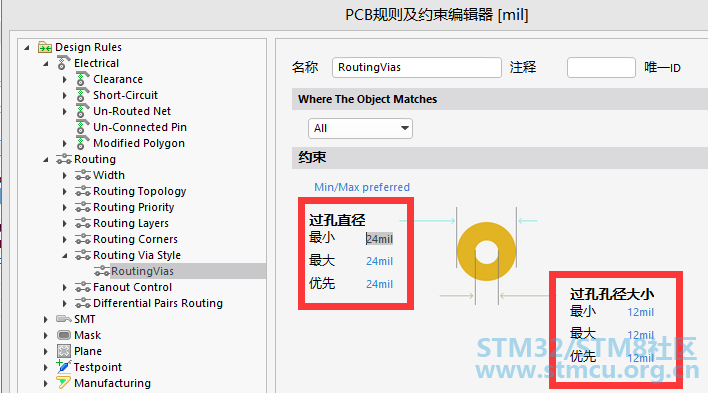

图13-53  过孔规则设置

0 H* O' E" y( v

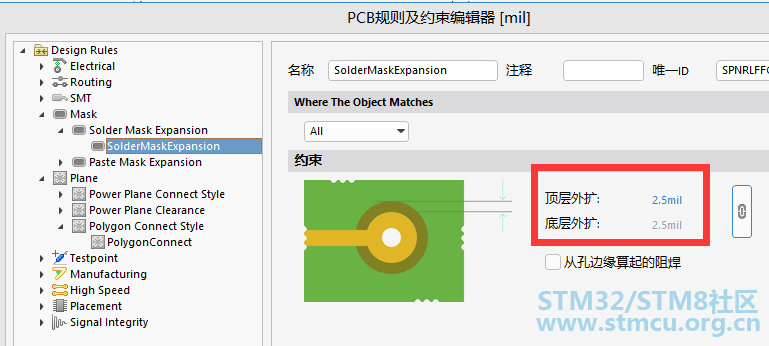

图13-54  阻焊规则设置

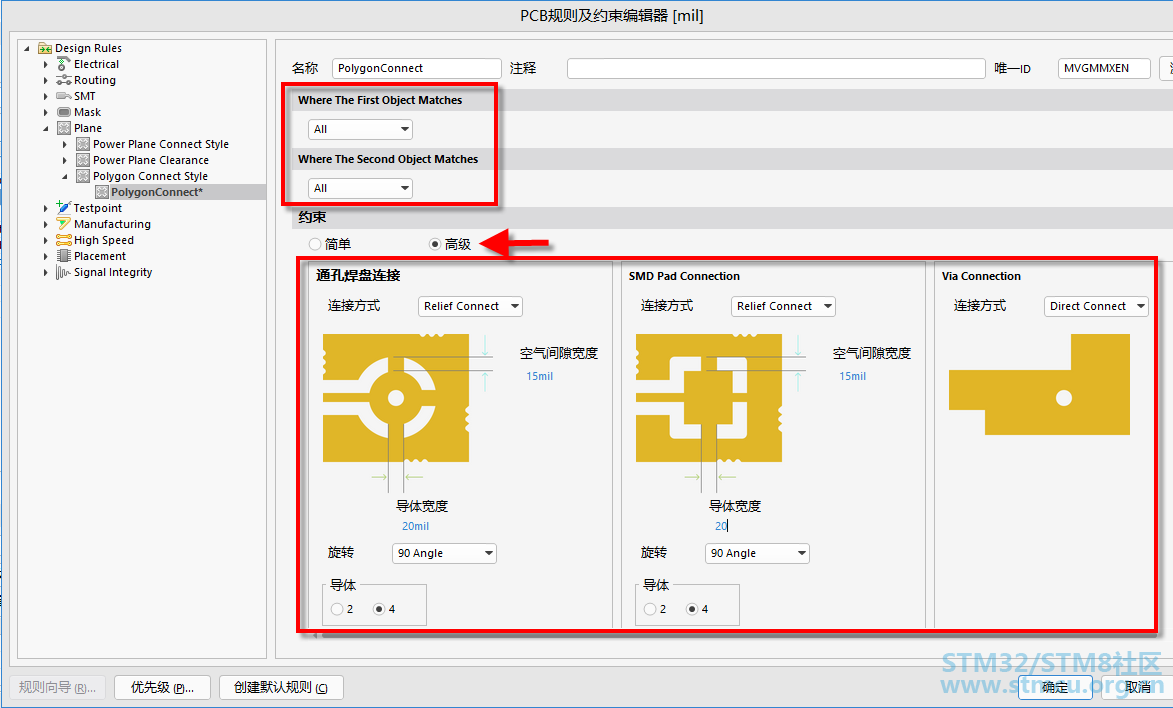

图13-55  正片铺铜连接规则设置

3 C% K0 A$ g& b- I0 ~8 L（7）差分类的创建和差分规则设置：PCB上存在一对USB差分线，首先需要创建差分类，然后针对这对差分线来设置差分规则。

. L( B7 `3 i' W. X4 z$ e9 d/ L/ C

① 按快捷键“DC”，进入类管理器，选中“Differential Pair Classes”，单击鼠标右键，创建一个“90OM”的差分类。
6 ?! Q1 ^+ a! V

② 在PCB设计交互界面的右下角执行命令“Panels-PCB”，调出PCB对象编辑窗口，选择“Differential Pairs Editor”，进入差分对编辑器。
" I& I, W$ G% _& e7 B' B+ v3 y! {; S
2 a% d) G3 w, s% o/ v$ e

③ 因为PCB上只有一个差分对，然后这个差分对的网络还是流水号，选择手工添加，单击“添加”按钮，在“正网络”栏中填入“NetU2_5”网络，在“负网络”栏中填入“NetU2_6”网络，并更改名称为“USB1”，完成差分对的添加，如图13-56所示。
/ r" a' k+ A9 _) i5 O2 a' D
0 e0 b: k8 O1 C  T

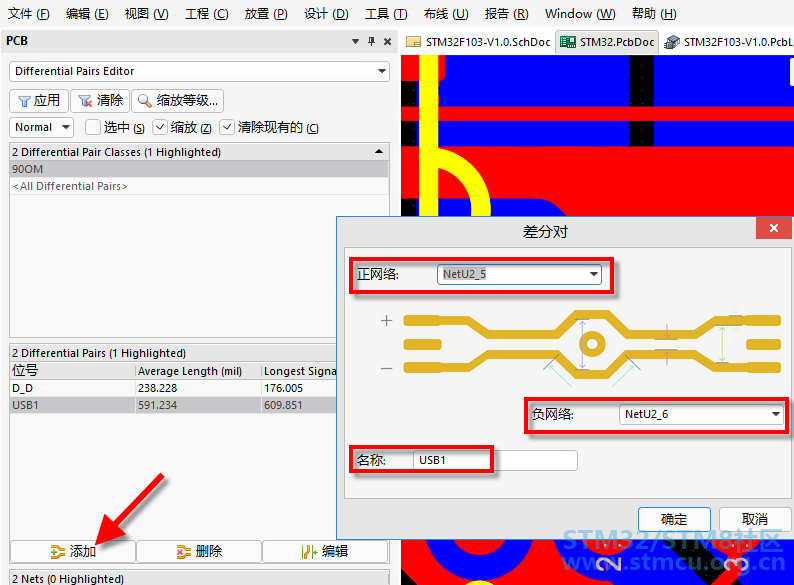

图13-56  差分对的添加

) w) n% n4 ^$ ^7 q! p6 \) g: t

④ 选中“90OM”差分类，单击“规则向导”按钮，进入规则向导，设置走线线宽为6mil、间距为7mil的差分规则。
+ Y, g: e, O1 B4 d& }

⑤ 设置完成之后，按快捷键“DR”，核查一下差分规则是否匹配上，线宽和间距规则是否满足要求，如图13-57所示。
$ K3 B: x7 A) U) N8 q
7 @3 w$ ?7 X9 q: O1 t

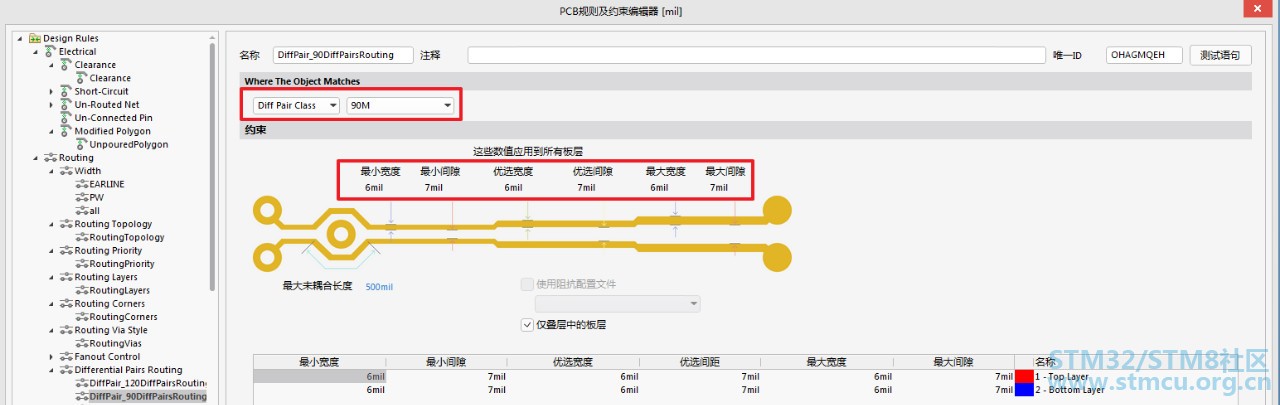

图13-57  差分规则的核查
