在执行原理图导入PCB操作之前，我们通常需要对原理图封装的完整性进行检查，以确保所有的器件都存在封装或者路径匹配好，以放置无法导入或者导入不完全的情况。
& i* i: r' F! {2 m  f

封装的添加、删除与编辑

1、对于封装检查如果我们一个一个的去检查的话是非常麻烦的，Altium提供了一个集中管理期间的功能，执行菜单命令“Tools—Footprint Manager…”，如图1-1所示，进入封装库管理器，可以查看及管理所有器件的封装信息。

图1-1  封装库管理器

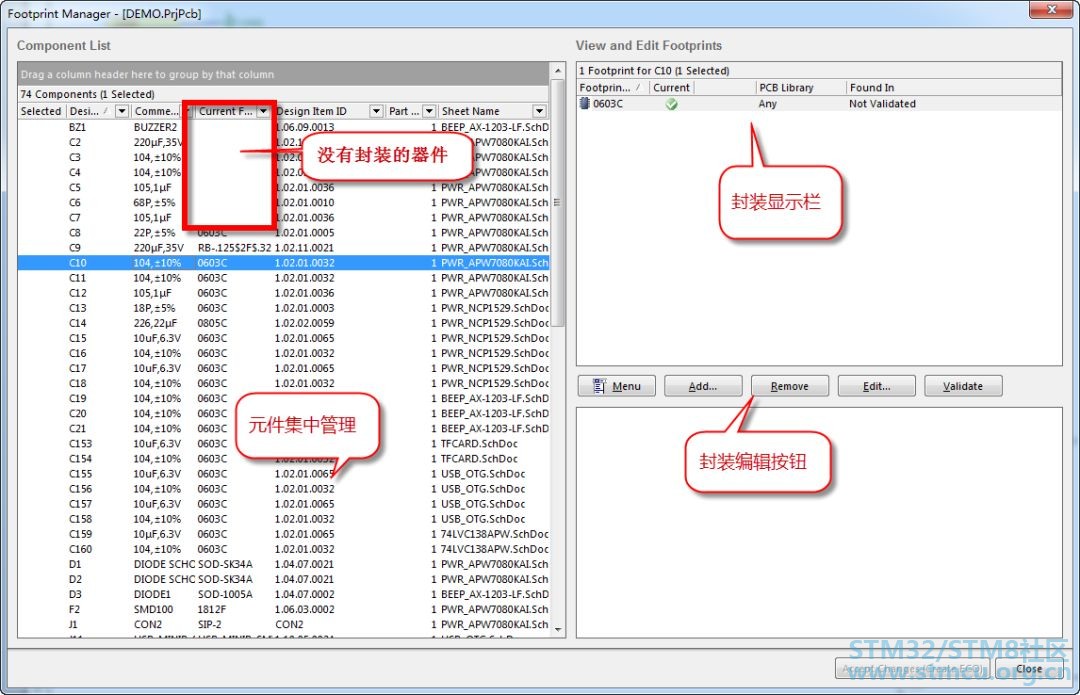

2、如图1-2可见，原理图中涉及到的元器件都在“Component List”里面进行了显示，点击“Current Footprint”，可对同类型的封装进行集中排序，方便我们设计者按照封装库类去检查封装的完整性，若某个器件没有添加封装，会优先在前排显示处理。

如果选中器件，没有封装的话，可以在右侧执行“Add”命令添加新的封装。添加方法可以参考前文章节封装创建的内容。

& z: e2 g4 O/ i6 f2 r

图1-2  封装的检查与操作

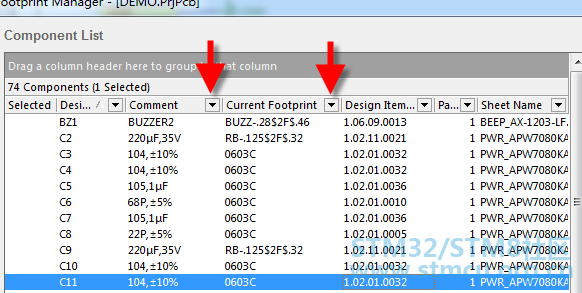

3、封装库管理器可以对一个或多个器件进行封装，进行添加、删除、编辑等操作，同时可以通过Comment值筛选，局部或全局更改（或添加）同类型器件封装名，如图1-3所示。

图1-3 Comment值筛选同类型器件
: j0 G2 C1 ]* S* G* f

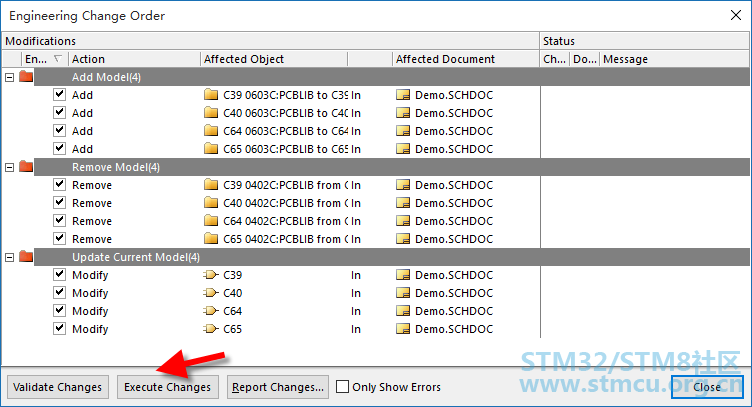

4、对封装进行完编辑或添加等操作之后，执行右下角的“Accept Changes（Create ECO）”命令，对更新内容点击“Execute Changes”更新到原理图当中，如图1-4。

, Z* h: ~( b& N" F9 e

图1-4 更新封装信息

$ G# i  u% W0 C

9 \; d# f6 |2 P4 L& I' `/ f  z

库路径的全局指定

很多原理图工程师喜欢从系统自带库或者自己积累的PCB库中调用封装，将原理图关联的封装指定在本地某个文件路径下面，但是只要我们移动工程文件到另外一台电脑上时，由于另一台电脑不存在指定路径下的库，这个时候原理图器件就没办法识别匹配到PCB库了，需要我们同时拷贝PCB库来重新指定路径，让其相关联。

" b! E0 [! c8 h- g  r

这个时候同样存在一个问题，就是一个效率问题，我们是一个一个改呢？还是可以统一改掉，这里同样需要用到我们的“Footprint Manager”
! l5 s% b7 l' a+ `& P. G7 M

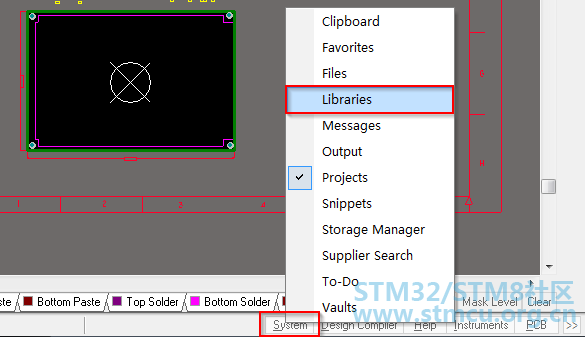

1、首先，指定库路径前，要删除PCB中已关联的系统库，打开PCB界面，单击右下角“System”菜单中的“Libraries”按钮，可调出如图1-5所示库编辑页面。

图1-5  Libraries 的调用

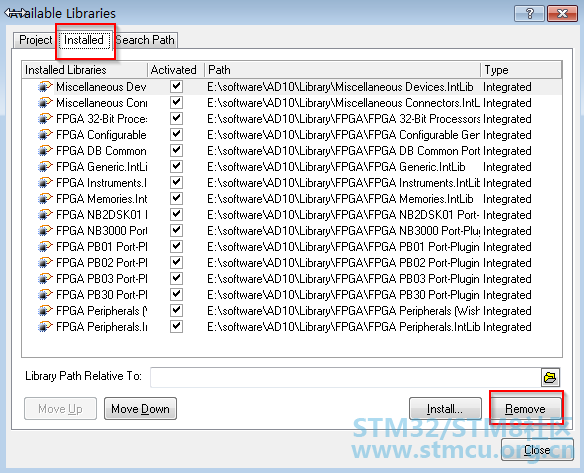

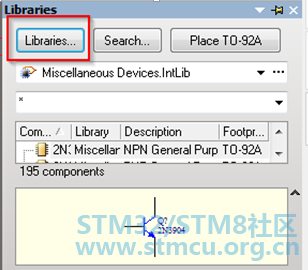

2、如图1-6所示，单击“Libraries”按钮，进入库的安装编辑界面，在图中选择“Installed”下的所有封装库，再单击“Remove”按钮，完成系统关联库的移除操作。

图1-6  库的安装界面

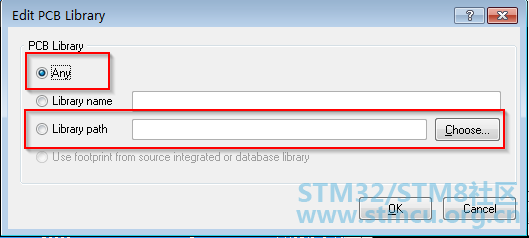

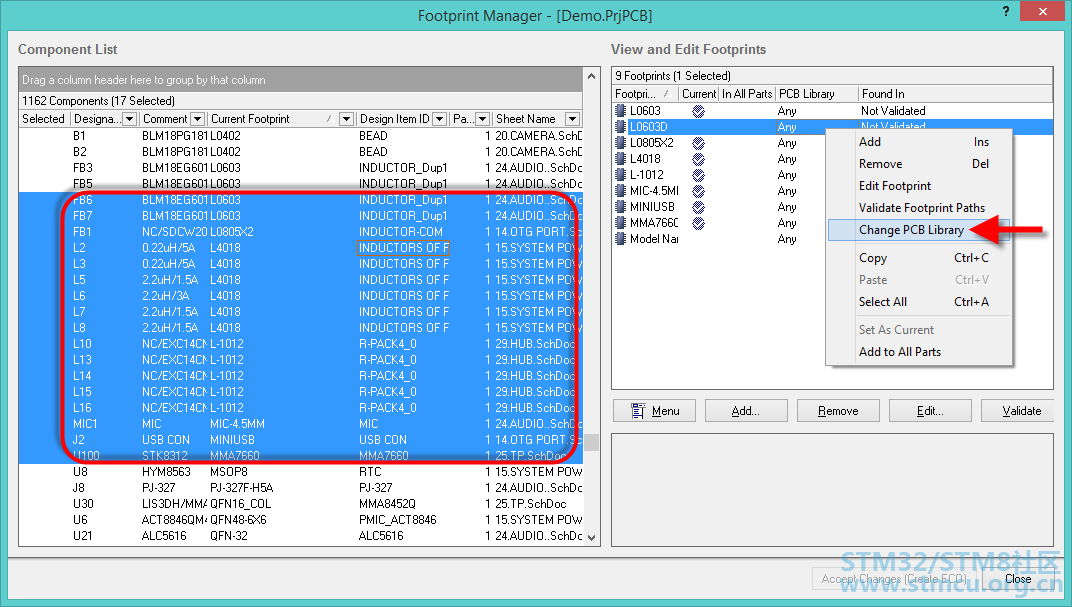

3、执行菜单命令“Tools-Footprint Manager”打开封装库管理器，如图1-7所示，全选左框中所有器件和右框中所有封装名，在右框中右击，选择下拉菜单中“Change PCB Library”按钮，在匹配路径对话框中选择“Any”匹配项，可以实现工程目录下多个PCB库的任意匹配，或可以选择“Library Path”，选择指定的路径，如图1-8所示。

图1-7  批量修改封装匹配

图1-8 封装库路径的匹配
& ?2 o! t6 P) z% x- a
# T8 y* Z3 E$ [' R2 J& d8 x; r' K

如果项目比较多，建议以项目为单位管理“库”文件，路径匹配直接选用“Any”，避免路径匹配问题带来的烦琐问题。

+ L; O  m" J5 n

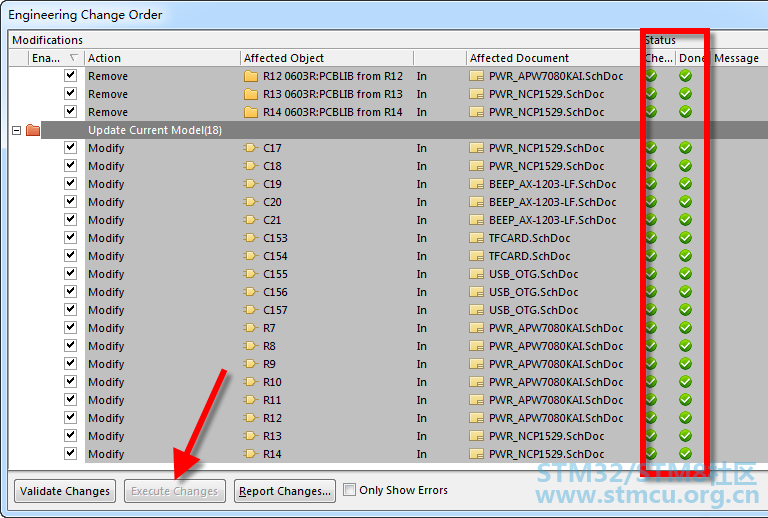

4、修改完库的匹配路径后，单击OK，执行“Accept Changes（Create ECO）”命令，在所得到的图中单击“Execute Changes”按钮，即可完成全局指定封装库路径的操作，如图1-9所示。

6 R) w- U1 h* n$ G

图1-9 执行变更
