之前使用过cadence画过几块板子，一直没有做过整理。每次画图遇到问题时，都查阅操作方法。现在整理一下cadence使用经历，将遇到问题写出来，避免重复犯错。

/ R! K" q/ d) L- `  N( q3 p* y

使用软件版本号：Cadence 16.6

3 X- V& h0 m0 `+ a9 g2 z

一、SCH原理图设计

1.1原理图设计

- p. ^& o6 S' ~: D2 ~9 S

1.2标注、DRC电气规则检测

1.3网络表netlist生成 （设置元件封装）

" {9 \6 ]" M& u/ Y% ?

二、PCB绘制

2.1零件库开发

/ S- r; X  `$ g. z5 t( J; S; z5 W1 j

零件库开发包括：1、创建焊盘 2、创建零件封装

* Q1 K" Q  S& p0 M; H' A( T1 K

2.1.1 pad结构和零件文件类型

在Allegro系统中，建立一个零件（Symbol）之前，必须先建立零件的管脚（Pin）。元件封装大体上分两种，表贴和直插。针对不同的封装，需要制作不同的Padstack。首先介绍Pad焊盘的结构，详见下图:

' E3 p( _" b7 V4 Z- B! q3 k

7 M$ r; f7 Q2 e  H% O+ l* a, r

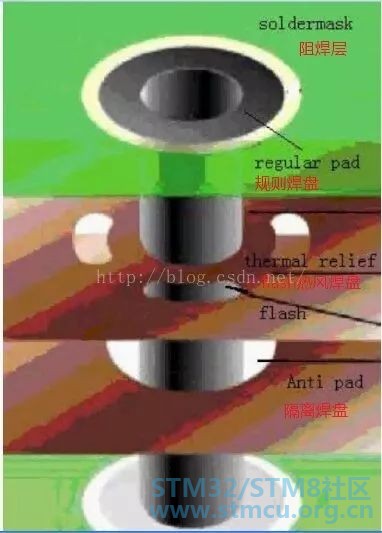

pad焊盘结构
! M  T+ _  m! R9 N6 V' u

1. Regular Pad，规则焊盘。

● Circle 圆型

● Square 正方型

● Oblong 拉长圆型

● Rectangle 矩型

● Octagon 八边型

● Shape形状（可以是任意形状）。

2. Thermal relief，热风焊盘。

● Null（没有）

● Circle 圆型

● Square 方型

● Oblong 拉长圆型

● Rectangle 矩型

● Octagon 八边型

● flash形状（可以是任意形状）。

3.  Anti pad，隔离PAD。

起一个绝缘的作用，使焊盘和该层铜之间形成一个电气隔离，同时在电路板中证明一下焊盘所占的电气空间。

● Null（没有）

● Circle 圆型

● Square 方型

● Oblong 拉长圆型

● Rectangle 矩型

● Octagon 八边型

● Shape形状（可以是任意形状）。

7 |2 K. C& {4 ]( a: h  _+ X% d. v

4.  SOLDERMASK：阻焊层，作用：为了避免相邻铜箔导线短路和减缓铜箔氧化，在PCB板覆盖绿油解决问题。如果将绿油覆盖待焊盘上，则焊盘无法焊接。所以提出阻焊层概念，即在覆盖绿油位置 为焊盘开个窗口，使绿油不覆盖窗口（该窗口的大小必须大于焊盘尺寸）。可以理解成去阻焊层（即使用模具上绿油时，将焊盘位置遮挡，其他位置上绿油）

(1)负片时，Allegro使用Thermal Relief和Anti-Pad；(VCC和GND层)

(2)正片时，Allegro使用Regular Pad。（信号层）

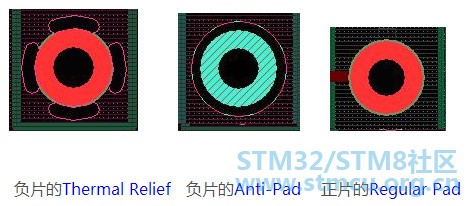

    负片的Thermal Relief   负片的Anti-Pad    正片的Regular Pad

5 ?7 z) Y/ a& n% c- G8 f

5.  PASTEMASK：胶贴或钢网。应用：是机器贴片时要用的，是对应所有贴片元件的焊盘的，大小与toplayer/bottomlayer层一样，是用来开钢网漏锡用（即上焊锡膏）的。

6.  FILMMASK：预留层，用于添加用户需要添加的相应信息，根据需要使用。

零件文件类型说明：

4 g7 n: Y: r7 l, q2 D5 k( \
3 m/ P- u9 z! i; h) q- e1 \( U


3 X% c: u$ ~+ p9 n6 v# B0 h

后缀名“.pad” 的文件：焊盘文件

后缀名".psm"的文件：零件的封装数据

- \% N/ o* F- k* ?7 C. Z# b

后缀名“.fsm”的文件：Flash焊盘文件，应用电路板的内层的电源和GND作为负片。

( T4 S/ B* z- n  l5 `

后缀名“.dra"的文件：绘图文件，可以直接用Allegro PCB Editor打开。

后缀名“.ssm”的文件：自定义焊盘图形数据文件

2.1.2 焊盘制作

目前焊盘制作方法由allegro的Pad_Designer或第三方软件FPM (Allegro封装生成器0.08的功能)生成焊盘。下面两种方式介绍焊盘制作，以c155h50m165通孔焊盘为例说明。

第一种方法：使用 Pad Design 制作焊盘,   打开Pad_Designer软件，详见下图

+ `+ `5 u& Z4 F. G

Padstacks中

1）Type主要有三种：

1 A, ]' R: f8 c7 y

$ p" B8 _# r: p) ?
* ~$ A4 i% L6 H! k( X

Through：穿孔，一般用于非表面贴元件的穿孔管脚或Via（过孔）。

Blind/Buried：盲孔和埋孔，分别指顶层和底层都看不到的内部孔，和只有顶层或底层能看到而另一层是不可见的孔。他们也是用于制作Via。

Sigle layer：单层，用于制作表面贴元件件的管脚。

注：在candence 16.6版本中，不可以手动设置。Type类型根据你设计的Pad定义（即Layers中设置）。如果是贯穿就会显示through，表面型就是single。

2）Units是尺寸的单位，一般选择Mils或Millimeter（公制：毫米），根据方便选择。换算关系：100mil =2.54 mm  1mil=0.00254mm

% v1 w5 F1 J5 M

3）Multiple Drill:设置钻孔数量等

4）Drill/Slot hole：钻孔信息，选择类型（Hole Type）、是否Plate和钻孔尺寸等。

( ~$ {8 `) j8 X: A" N, \# L) c

5）Drill/Slot symbol：钻孔符号，在PCB制作时会显示出来，可以用来标识不同的钻孔。这里就是选择一下形状和大小尺寸。

. [/ E2 R# @/ S5 p3 s7 q9 ^

$ T4 _. e0 E8 [7 R5 F7 P% L

在Layers标签下：

2 ~+ x' a* c& |% b& R( G

配置焊盘在各层的形状和尺寸。对于表面贴元件，一般勾选SingleLayer Mode，只配置单层信息。

Layer有很多层：

) j$ [2 S" J. Q7 F- P3 @. X

Ø  BEGIN LAYER ：定义焊盘在PCB板中的起始层，一般指TOP层。

/ c; c. I' @' q

Ø  DEFAULT INTERNAL ：定义焊盘在PCB板中处于顶层和底层之间的各层（可能是电源层、地层、信号层）。

Ø  END LAYER：定义焊盘在PCB板中的结束层，一般指Bottom层。

Ø  SOLDERMASK_TOP和SOLDERMASK_BOTTOM分别表示顶层阻焊层和底层阻焊层。

  \" U+ H* G/ a8 d

Ø  PASTEMASK_TOP和PASTEMASK_BOTTOM分别表示顶层助焊层和底层助焊层。

: n% Q6 ?4 p: K$ g; s* N

注：  焊盘参数设定的推荐值

1、过孔径与正规焊盘的外径关系：焊盘的外径 = 过孔径 +0.6mm

( k( d+ e) z. Y4 I7 o9 w. A

2、热风焊盘与正规焊盘的外径关系：热风焊盘的外径=正规焊盘外径 + 0.5mm；热风焊盘的内径=   正规焊盘外径；

开口宽度= 0.4mm（经验值）

9 t/ V/ a% T" X: n

还有一种理解：开口宽度=DRILL SIZE × Sin30° ，同时开口宽度，则要根据圆周率计算一下，保证连接处的宽度不小于10mil（0.254mm），例如过孔径0.9mm，则开口宽度= 0.9mm x 0.5 =0.45mm

; |  V" k, A. a3 l

3、隔离焊盘与正规焊盘的外径关系：隔离焊盘的外径=正规焊盘外径 + 0.5mm

3、阻焊层外径与正规焊盘的外径关系：阻焊层外径 =正规焊盘外径  + 0.1mm

! W+ _; s  U( I0 V* M1 l; S

4、加焊层外径与焊盘的外径关系：加焊层外径 =正规焊盘外径

  d' @) q* I9 |2 Q0 n

flash焊盘制作（以f155_215_40为例说明）

2 N: Q, @* i% @' t% \4 U8 E

NO1、在PCBEdior下，运行File|new 进入下面界面

) N# G3 }" R7 b8 o. W" M- f

NO2、配置坐标、网格等环境

- u8 b( N) b! U

NO3、设置焊盘，即Add|flash

! L5 W; n! o1 e: X# e  o

! H. C8 i2 v& A9 B, B: v

NO4、点击File|save，保存。

第二种方法：使用第三方软件FPM

; E# P% ?6 b# W/ R

2.1.3 pad命名规则

1、Pad焊盘命名规则

, v5 i. i, o: h& K3 T* X' z
8 t1 I& ]8 X- q/ V0 V

圆形焊盘：c焊盘外径h过孔径m阻焊层圆形外径，

例如：c300h140m310表示 焊盘外径:3.00mm,过孔径:1.40mm,阻焊层外径：3.10mm

注：过孔焊盘 应用零件封装中机械定位孔（不需要电气连接），例如c0h300表示焊盘0mm，过孔3.00mm

( M: T' H3 n: D, l: c6 D

* a2 @7 v8 Z/ u8 H

/ l4 x  _; q7 s; d* `

正方形焊盘：s焊盘外径h过孔径m阻焊层正方形长度，

例如：s300h140m310表示 正方形焊盘长度:3.00mm,过孔径：1.40mm，阻焊层正方形长度：3.10mm

正方形焊盘：r焊盘长度_宽度m阻焊层长度_宽度

例如：r130_85m140_95表示正方形焊盘长度1.30mm 宽度0.85mm，阻焊层长度1.40mm 宽度0.95mm

2、Flash焊盘命名规则

0 U, y: y4 v$ Y, Y0 M' u0 X0 N, B
* V0 z6 L( d( I7 R$ i  O* ^

7 K; l1 _" T/ K/ s0 ~" r
4 u) Y( Y9 k( S* j' z

Flash焊盘：f内径_外径_开口

例如：f185_225_40表示flash焊盘内径1.85mm 外径2.25mm，开口宽度0.4mm

3、VIA过孔命名规则

+ ?$ c/ Q7 G. n$ r  b9 F: w2 j
9 \& q% _) L5 j# A


  o3 M# ^9 z! H& N$ a

VIA过孔：v焊盘外径h过孔径

例如：v75h40 表示焊盘外径0.75mm，过孔径0.4mm，阻焊层0mm（即使用阻焊油堵孔）

2.1.4 零件封装制作

个人经验：通过变换网格间距和中心原点，来快速制作零件封装。

2.2 PCB板基本信息设置

/ O6 c3 j" _4 Z  ]% m# q

PCB板子尺寸、层叠结构、布线区域。绘制板子outline外框、Rout keepout禁止布线区、定位孔并标注尺寸。

第一步：创建后缀名 ".brd"的PCB文件。

第二步：设置工作区尺寸，设置如下图（注意：建议使用公制Millimeter）

4 \! @* a( `% m7 r

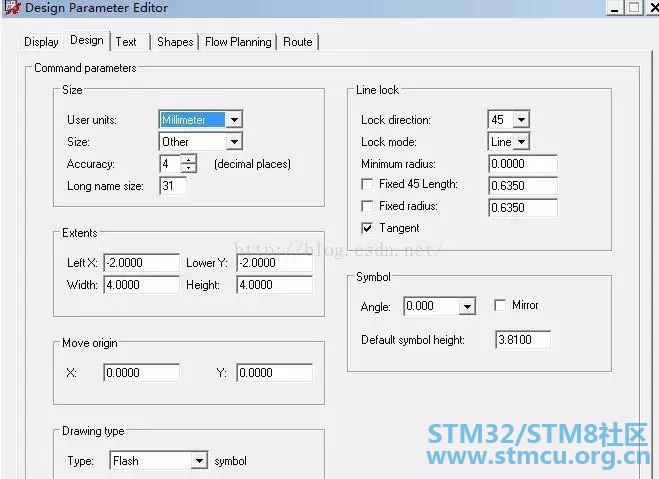

工作尺寸设置

+ g: G/ w1 k  v' Y. I9 t

第三步：绘制板子outline外框和倒角

7 T9 {9 u& ?1 X1 J. @

使用Add | Line、Add | rectangle或Steup |outline| board outline命令绘制电路板的外框线。

具体步骤：

6 X: I6 k/ l$ _$ o" d
7 C: Z3 Z& [, l; X8 w
2 y' Y4 m, M1 B7 q
- {& s5 P; N7 j  h( E! |* I7 p7 ]

1）根据需要绘制外框设置 网格间距。例如PCB外框是120x200，则网格设置 X= 120   Y=200

% M' Q: P) C! g) W2 ]& ^6 E

2）选择Add | line命令，激活右侧 Options 选项卡中 Active Class and Subclass下拉列表选择  Board Geometry和 Outline选项，表示添加线属于电路板外框。

3)根据网格间距 画外框

4）外框倒角方式有两种：1、45度倒角（Chamfer选项）2、圆弧倒角（Fillet选项）

● 选择Manufacture | draftl Fillet命令

● 1.在右侧控制板中Radius修改成；2.表示倒角圆弧半径约为2mm

● 分别单击需要 矩形外框的两边，即可倒角。

注：如使用Add | rectangle，则不支持上述倒角操作。Add | Line支持上述倒角操作。

% q# F6 n- J* J4 p% r

第四步：添加定位孔和光学定位孔

2 V: k( ^) d7 P5 ?  B

具体步骤如下：

8 |9 p- K! a8 s/ [* A( j
; t; M2 D/ a) O1 j: u' j. a4 g

1）根据定位孔位置，设置网格间距。

2）Place|Manually命令，弹出Placement窗口

6 ^% D# D, V. `8 c

3）打开Advanced Setting选项卡，选择LIbrary复选框（设置显示 lib库元件）

! W( w- O+ E7 N# A+ @

1 A% r# A2 @  Q' X

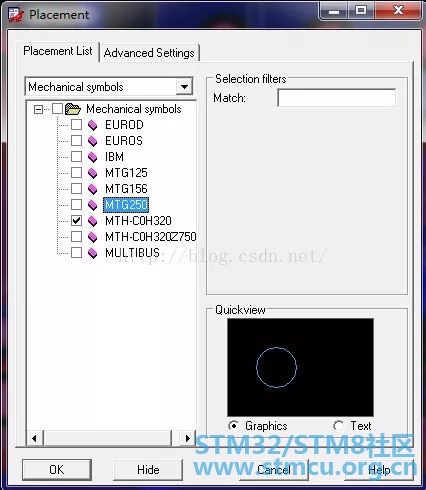

4）打开Placement List选项卡，选择 Mechanical Symbols下拉边框选择  定位孔，然后点击Hide放置定位孔。具体详见下图。

" h, G$ Y* k% y2 b- |

( {0 }; d* M& q+ o) `+ `

第五步：设置禁止布线区和禁止元件放置区。

为了避免焊接或安装过程中伤及板上的走线，所以电路板的走线与板边有一定距离（建议：3mm）。设置Route Keep out禁止布线区和 Package keepout，具体步骤：

* }% E. s$ R1 V9 J! c
! K; x' w; l/ z3 f0 D  J2 J3 |

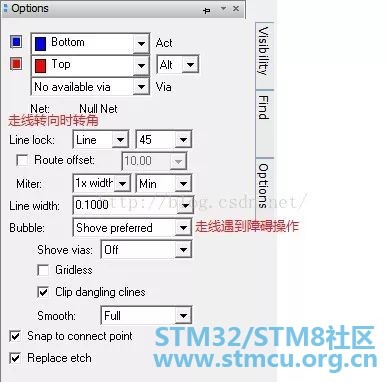

方法一、单击Shape add Rect 命令，激活右侧 Options 选项卡中 Active Class and Subclass下拉列表选择  Rout Keepout选项（具体详见下面）。

激活后，绘制Route Keep out。

3 F' T4 n. H$ N1 a) N+ x3 F* X2 F

" Y) n8 E* a/ R* E/ `3 a

方法二、（使用画线）：选择Setup | Areas | Route Keepout，然后绘制Route Keep out 即可。

第六步：设置层叠结构。

; I1 x4 u: _5 d5 [9 N

在设计多层PCB电路板之前，设计者需要首先根据电路的规模、电路板的尺寸和电磁兼容（EMC）的要求来确定所采用的电路板结构，也就是决定采用4层，6层，还是更多层数的电路板。确定层数之后，再确定内电层的放置位置以及如何在这些层上分布不同的信号。这就是多层PCB层叠结构的选择问题。层叠结构是影响PCB板EMC性能的一个重要因素，也是抑制电磁干扰的一个重要手段。本节将介绍多层PCB板层叠结构的相关内容。

1、使用多层板好处：

6 O2 s: I8 I, |* ]& V3 j

1）利用内电层的大铜膜来为信号层提供屏蔽。同时高速信号可以走中间信号层 ，通过相邻两个内电层的铜膜可以为高速信号传输提供电磁屏蔽，同时也能有效地将高速信号的辐射限制在两个内电层之间，不对外造成干扰。

8 h; k4 m6 g. A! X& K; u! T) R

2）多个接地的内电层可以有效地降低接地阻抗。例如，A信号层和B信号层采用各自单独的地平面，可以有效地降低共模干扰。

% ^3 L" I/ v4 m  Q  L2 O* }3 }

3）降低布线难度

2、Layer Type层的类型

. b: V$ f. A( v8 e2 \! j# t  k

Conductor  信号层的类型

Dielectric  电介质，一般选用FR-4

Plane  地层和电源层的类型，一般应用内电层

: O- ]! `& u2 I3 r

DRC as Photo File Type

Positive  正片

Negative  负片

(Positive )正片：简单地说就是，在底片上看到什么就有什么。

(Negative)负片：正好相反，看到的就是没有的，看不到的就是有的。

. Z/ M5 M- w7 N

下面通过4层板的例子来说明如何优选各种层叠结构的排列组合方式。 常用的4层板来说，有以下几种层叠方式（从顶层到底层）：

$ I/ t5 j* b. t* X% ~1 ~8 @

显然，方案3电源层和地层缺乏有效的耦合，不应该被采用。

那么方案1和方案2应该如何进行选择呢？

# k$ e% ?2 a/ a: L1 [

一般情况下，设计人员都会选择方案1作为4层板的结构。选择的原因并非方案2不可被采用，而是一般的PCB板都只在顶层放置元器件，所以采用方案1较为妥当。但是当在顶层和底层都需要放置元器件，而且内部电源层和地层之间的介质厚度较大，耦合不佳时，就需要考虑哪一层布置的信号线较少。对于方案1而言，底层的信号线较少，可以采用大面积的铜膜来与POWER层耦合；反之，如果元器件主要布置在底层，则应该选用方案2来制板。

如果采用如图11-1所示的层叠结构，那么电源层和地线层本身就已经耦合，考虑对称性的要求，一般采用方案1。

3、设置层叠步骤及方法

选择Steup | Cross-section命令或 ，弹出Layout Cross Section窗口，下图以四层板说明：

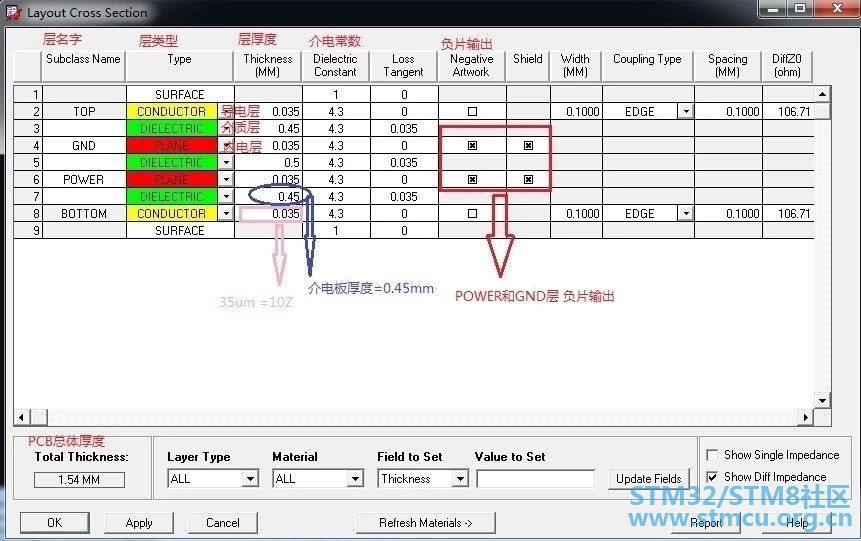

1）进入Layout Cross Section窗口，添加层操作如下

2) 设置每层名字 TOP、GND、POWER、BOTTOM

3）设置层类型，总共有Conductor 信号层、Dielectric  电介质层、Plane地层和电源层。

4）设置每层厚度，主要是外层厚度（信号层）、内层厚度和电介质层厚度。1oZ=35um，线宽1mm，可以通过2A电流。

, |' R% A6 y- t5 y. q8 G

注意：设置完每层厚度后，观察PCB总体厚度。

, I, N  c+ ~! @9 Y* k/ H

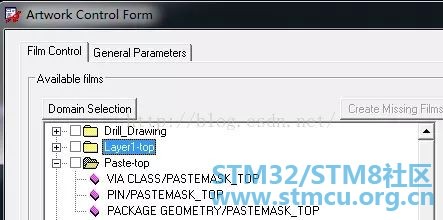

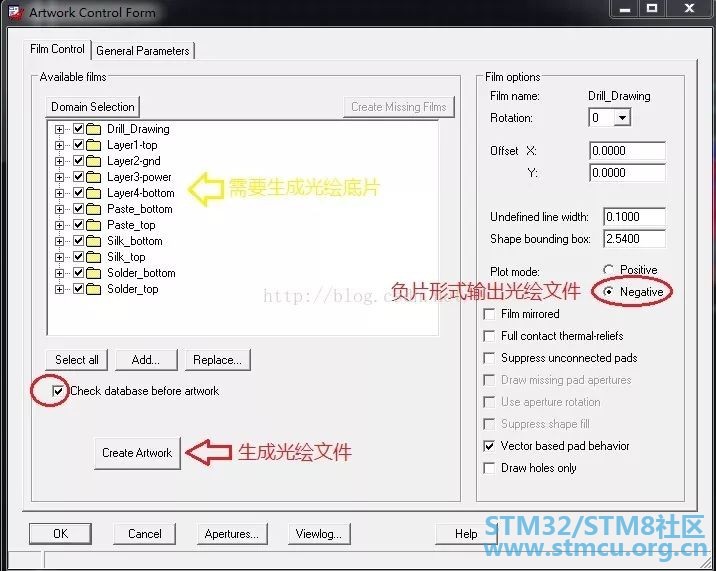

5）Artwork光绘文件是否负片输出，一般内电层使用负片输出，减少数据文件大小。上述5步设置，详见下图：

2.3导入netlist网表

在PCBEdior下，操作File  |  Import  | logic进入下面界面：

在导入路径中选择  原理图中生成netlist后，单击“ Import Cadence”导入网表。根据导入提供信息，判断导入是否成功。

2.4设置约束规则

8 D3 t) v6 O' j3 p

约束规则作用：allegro设计软件优势是高速信号PCB设计，而高速信号需要 考虑信号完整性（信号需要等长）、差分信号等。

9 j9 ?8 E* s* d; ^4 u

当约束设置完成后，PCB工具会自动根据定义的约束对设计进行检查，不合符约束的地方会用DRC Markers 标记出来。

操作步骤：

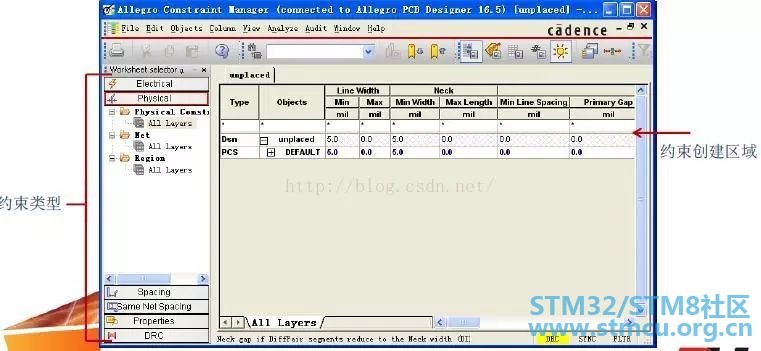

● 选择“Setup-> Constraints->Constraint Manager”，启动约束管理器

: l7 L+ T& v! b4 J

● Allegro中规则分为两类：DefaultConstraint和Special Constraint。用户既可以修改默认规则，还可以创建新规则

● 约束设置方法：1 确定约束类型   2 创建或修改约束设置    3 分配约束

) P2 L& l& U/ o& S3 ~; `) d0 y

# p/ A/ }9 f3 V" u

在PCB 设计中，设计规则主要包括：Electrical时序规则、物理规则、间距规则、相同网络名间距规则、properrties性能规则共4个部分。下面重点介绍以下3个规则设置。

% T3 U7 F0 `; m5 h; D: K5 s

2.4.1 Physical物理规则条件设置

点选Physical Constraint Set 即可出现Default 的Physical 相关设定值，如Line Width线宽、Neck width..、过孔等（对于BGA封装元件，需要使用Region区域约束规则设置）。   Physical物理规则可以使用Defaul约束t规则，也可以新建约束规则。

: g% q: i) X2 v3 X- k. Q& @+ c+ Y

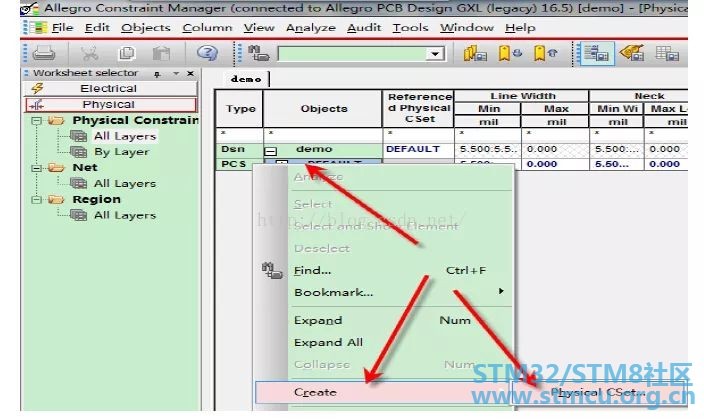

1）设置Default约束规则：

2）新建约束规则方法：以新建电源 PWR为例说明

- Q+ B) u- Z$ B5 ]6 g

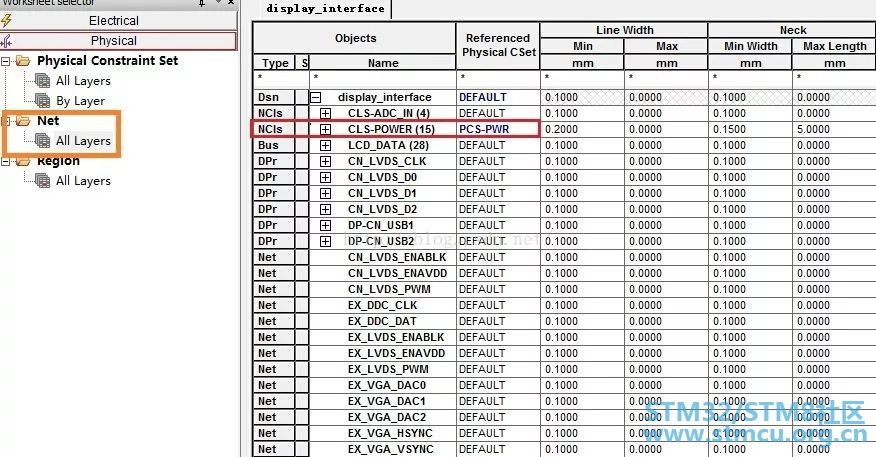

3）设置约束参数：设置线宽、过孔等

线宽：一般设置Line Wdith  min、Neck min Width

过孔：物理规则设置里面有一栏是Vias，点击即可设置，如下图所示

: q- h$ l2 k9 J6 C* R

4）分配约束：

对于一般net线宽，使用默认DEFAULT线宽；而有特殊要求线宽单独设置。例如：电源相关net，先建立一个CLS_POWER的类，然后将所有电源相关net添加进去，一起设置线宽约束。

7 x/ S1 f' G. z9 t+ n! [

区域约束规则：这里不详述，具体参见詹书庭 的<< Allegro16.6 约束规则设置详解.pdf>>

9 {2 ~# J, M/ g$ s8 c% I

2.4.2 Spacing间距规则条件设置

1、设置间距值约束规则

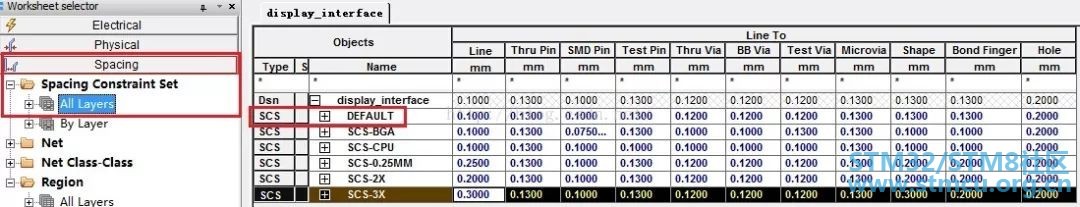

进入约束管理器，单击 Spacing，再点击AllLayers，如下图所示。右边有一个DEFAULT 就是默认规则，我们可以修改其值。也支持定义特殊间距约束，点选Default按鼠标右键，执行Create-Spacing CSet。

间距推荐值：待完善

# _/ A, h9 k+ S& \, c+ ~! }

1）line to line：根据3W原则，走线之间的间距不应小于两倍走线宽度。对于特殊的信号，如时钟走线，应适当增加走线的间距，至少为走线宽度的两倍，如果可以最好用地线隔离。

/ w) u+ D8 R1 M  T& }

2）line to hole：可参考line to line原则

0 g5 ~# I% V+ m$ N

2）line to shape：可参考line to line原则

& }) |3 P: d4 {  w

4）shape to shape：这个间距需要考虑两个shape之间电压差。电压差低于24V,不低于0.5mm即可。具体《距离及相关安全要求》

* n8 _+ a; o( ?: ^- B) ?# v0 Q

2、对net设置间距约束

一般间距使用默认DEFAULT。对间距有特殊要求，建立新的间距规则，然后对其net分配该规则。详见下面电源间距约束设置。

0 |; B% S, Q( T1 N. L

2.4.3 Electrical电气规则条件设置

Electrical电气规则主要关注：差分信号约束规则、等长约束规则。下面以差分和等长为例说明：

2.4.3.1差分信号约束规则

# T/ A8 V+ J1 F! }  J( E
: R2 d; X$ z: p1 a
9 y1 R! Z2 W# K1 T% \9 m$ `+ Q

; [" P2 I% p. o, C) p

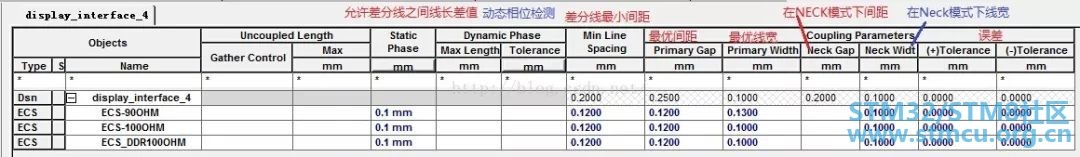

先说差分线相关参数

% B) N: ~: t8 J" J

1、  Coupled Tolerance:两条差分线间距的误差值
1 T! m. z; d" s% j3 k0 s

2、  Min Line Spacing: 两条差分线 的最小间距

$ o( B3 g. ~2 i4 R) C, k1 p, C" K& A

3、  Primay Gap: 两条差分线优先线间距（边到边间距）。

4、  Primary Width ：差分线优先线宽

5、  Line Width：差分线的线宽（在Physical Constraint Set 设置）

6、  Neck Gap ：差分对Neck模式下的线间距（边到边间距），用于差分对走线在布线密集区域时切换到Neck值。

7、  Neck Width：差分对Neck模式下的线宽，用于差分对走线在布线密集区域时切换到Neck值。

, A" d* }/ A. e. Y2 C4 Y3 t

8、  Dynamic Phase:动态相位检查

  K" B( K) \: q% e

9、  Static Phase Tolerance  这个约束设置了两根差分线之间线长差值，单位是mil或ns

10、Uncoupled length：该约束限制了差分对的一对网络之间的 不匹配长度。

6 l- D+ G2 p0 J4 Z" p9 E- k

设置步骤如下：

* B: w* k; m2 Z' y$ Y9 D5 ~0 y7 J

1、 建立差分规则并设置参数：打开约束管理器，定位到Routing | Differential Pair 下，如下图所示。

参数设置
+ h6 {+ Y" U- h' i6 b' r

  ?' \* u# _0 M+ P$ i

2、  建立差分对。以USB为例，选择中CN_USB1_DM和CN_USB1_DP，右击 Creat --->DifferentialPair

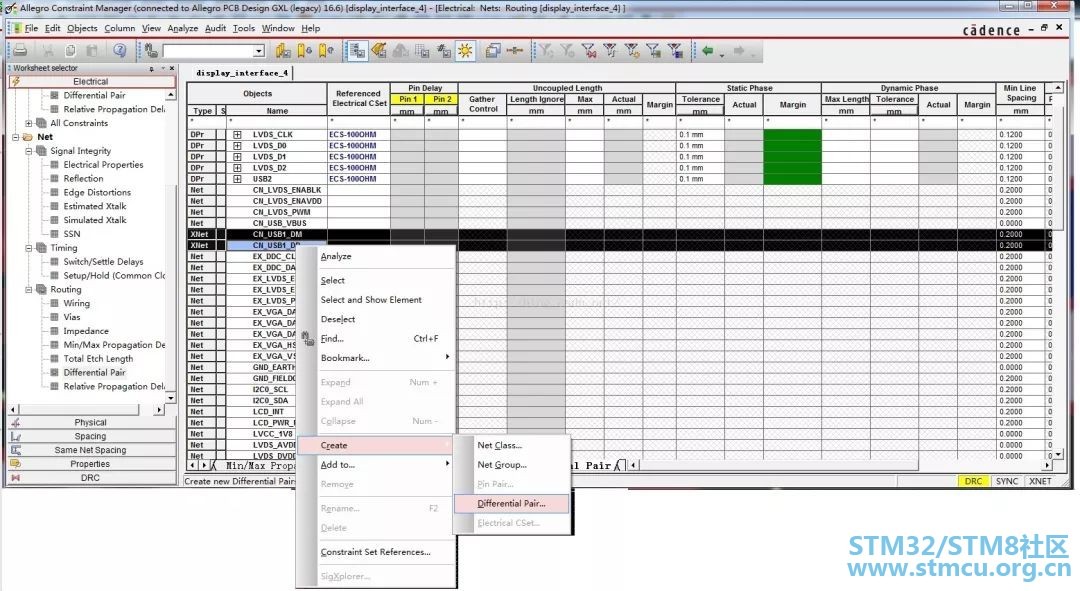

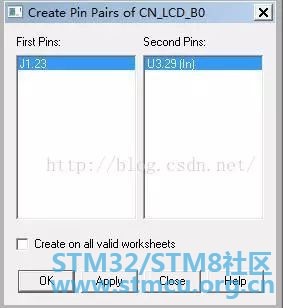

, o" y- \; c6 n! b

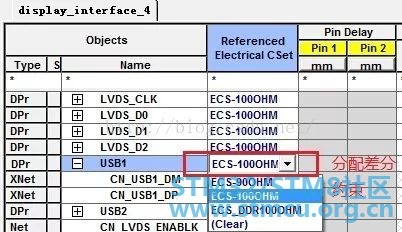

3、分配约束规

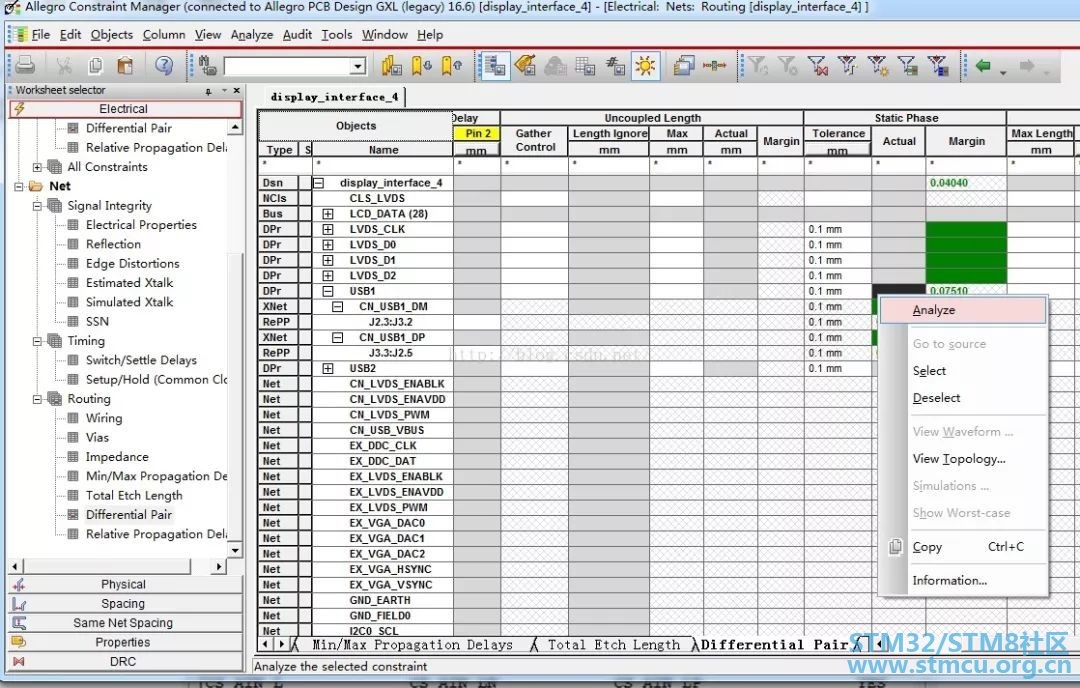

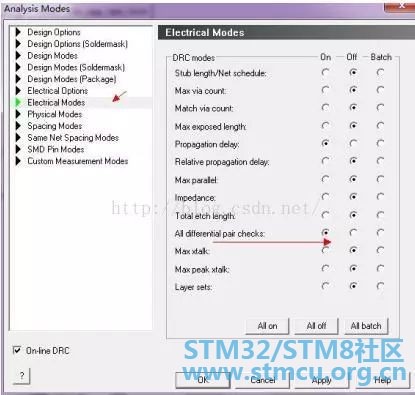

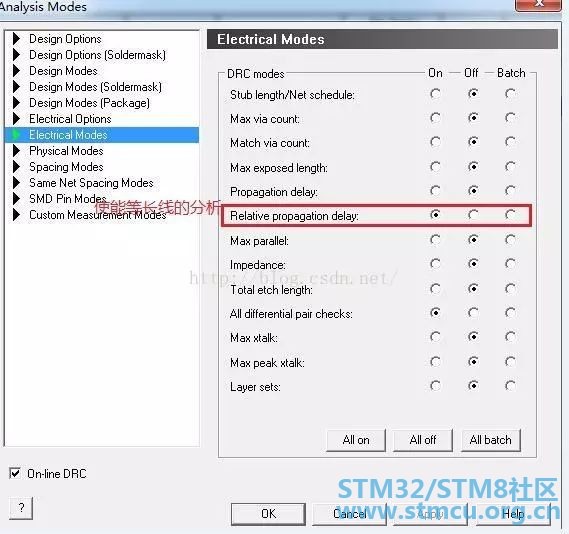

4、打开差分对检查。执行 Analyze-Analysis Modes，详见下图：

' l; d) ^* p8 Z- h) u

9 [) f; F3 B6 R+ s

Analyze分析差分线

/ C/ _& w6 R0 C* f2 o9 F9 S# }$ q: [, O

5 l# p- E% W  B- p1 C' c! c6 J

2.4.3.2等长约束规则

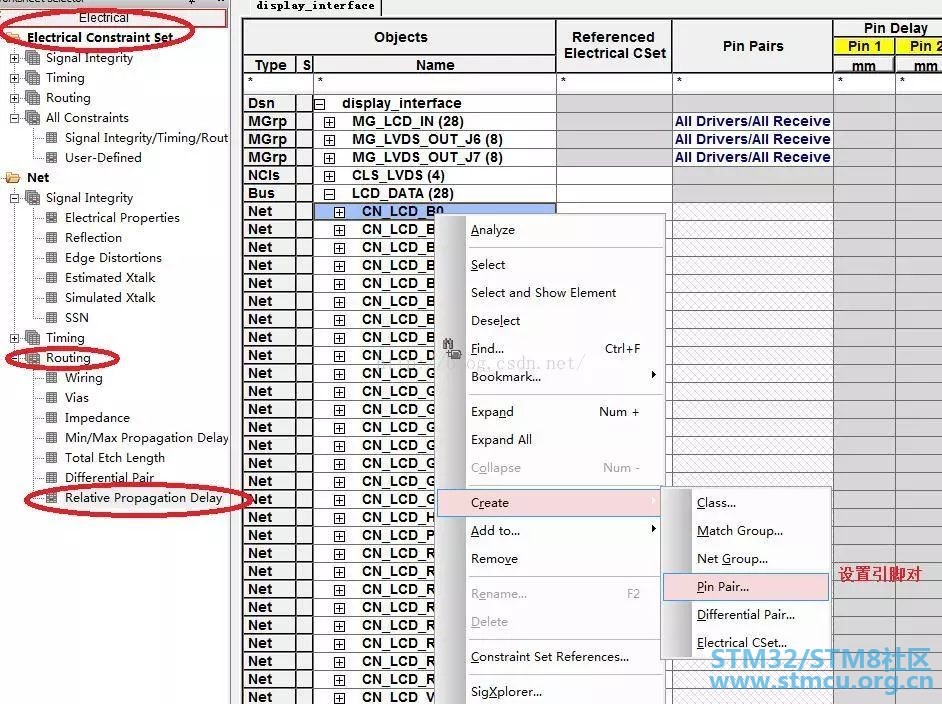

高速布线中等长设置是经常使用的约束规则,在Allegro中等长设置使用相对延时约束规则。在实际使用过程遇到：同一个Net（直接连接的）和 不同Net（XNet）情况。

; t! f0 {9 W- s# |' G

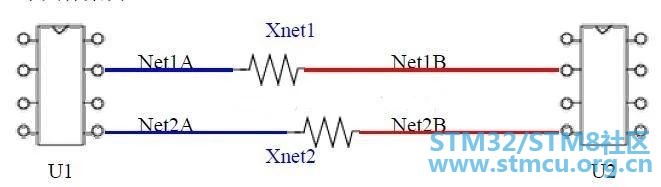

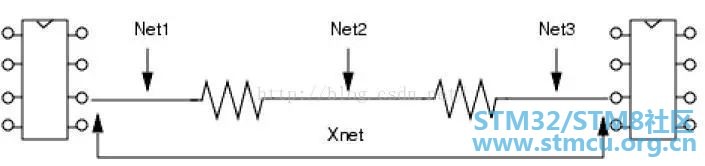

参考：Allegro_xnet_setup.pdf和于博士《Cadence入门手册》等。在这之前首先介绍一下一个新个概念Xnet,见下图:

7 R; j9 G2 R+ T; n$ w0 l. k2 {

% v9 s/ l, }! |

我们把连续的几段由被动元件(如电阻,电容或电感)连接的net合称为一段Xnet.。Allegro中有两个常用的走线长度设置

,PROPAGATION_DELAY, RELATIVE_ PROPAGATION_DELAY 都只能针对同一Net设置。

Xnet应用实例：

; }" V) A/ S) |& d. @! k

现在要求U1 到U2 的走线Net*A + Net*B等长, 误差为+/-20Mil,最简单的方式就是分别设置Net*A等长和Net*B等长,误差各为+/-10Mil, 这样是可以达到要求,不过会加大Layout工程师绕线的难度,因为可能Net*A部分空间比较大有足够的绕线空间,而Net*B部分没有空间绕线,所以就比较难达到要求.如果一种设置能把Net*A与Net*B相加,然后再做等长比对,这样就可以解决问题了,好的就是Allegro都早为这些问题考虑过了,只要把Net*A与Net*B设置为一个Xnet问题就解决一半了.

% c! Y. j+ C6 K1 e+ a1 Q4 O0 W

1、 同Net等长设置

8 z6 z& r4 @! M- H

下面以LCD板实例说明一下，原理图如下：

& c* c- e! _/ Q2 G4 u! c# u4 Q7 `: _

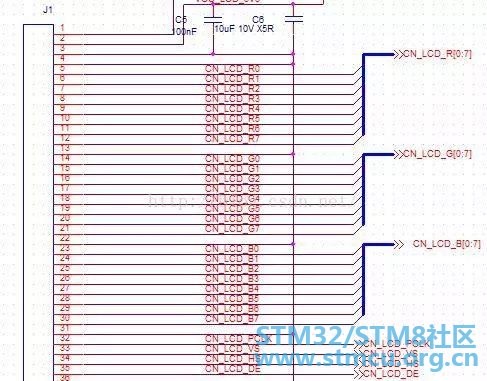

原理图1

原理图2

2 d0 |$ ]: M( Z9 c% x/ D

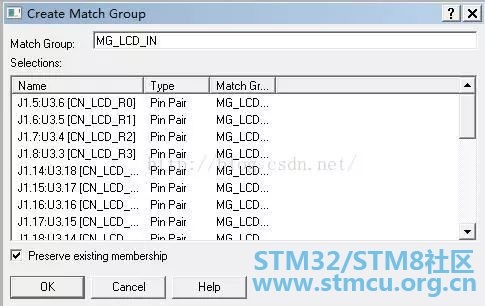

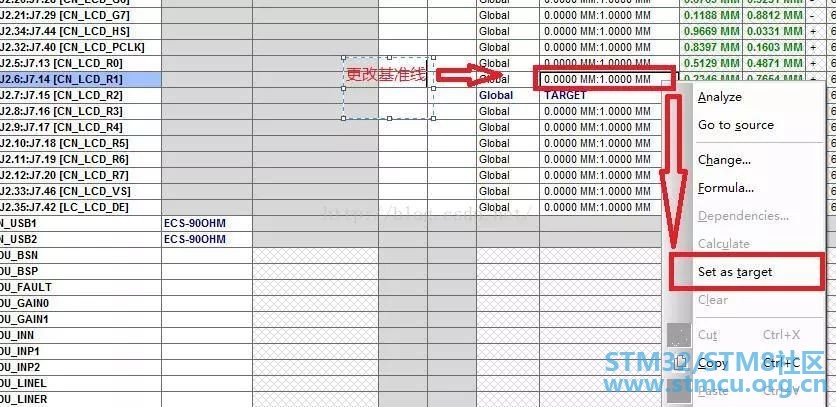

LCD接口数据线、信号线需等长，即原理图J1同U3的CN_LCD_B[0:7]、LCD_B[0:7]、LCD_B[0:7]、CN_LCD_VS、CN_LCD_HS、CN_LCD_PCLK、CN_LCD_DE等长。

5 {, F7 c( W/ A/ `, \4 T0 L' X

第一步：设置引脚对(pin pair)。在约束管理器Electrical|Net |Routing|Relative Propagation Dleay界面下操作：



& m! U( j( }  u' a+ [# m

依次设置所有需要等长引脚，即LCD_DATA[28] 总线上引脚。

第二步：创建match group。将所有设置等长的网络创建好的管脚对后，选中管脚对，右键选择create-match group。

  H9 p1 A; R, q- \

# N1 X7 q+ q" [  `

* a2 r: u( \9 h

第三步：设置等长相关参数。主要设置参数如下图所示。

% |; G5 Y8 C) ^6 D5 ~

1）使能等长线的分析

2）设置等长基准线和+/-误差。下面以设置CN_LCD_DE为基准线，正负误差：0-1.5mm

# @& Y! B' U& S9 z2 [

参数说明：

1、Scope选择Global。Scope:可以选择Local和global。Local意为仅比较同一Net或XNet内的管脚对，Global意为比较同一Match Group内的所有管脚对。一般选择Global即可。

1 O; n: N. n* @$ W9 d7 m

2、Pin delay：大多是在pin之间的延时不一致时，需要做一个补偿，那就需要设置pin delay，指的是IC包装内部的长度。需要在菜单Analyze -> Analysis Modes填入->Options.勾Analyze选PinDelay开启此功能。打开后，在计算线长时就会包括这段线长。另外pin delay下的Z Axis Delay指的是计算线长时是否考虑Via的长度，设置好了叠层参数后就会加上via的长度。

一般Pin delay 忽略不计。

4 l$ c4 K6 ?" @* \

# Z/ T+ O2 J! C; k" ~

3、  Delta：tolerance：这项控制了match group内的线长差。单位有三种：ns，mil，%；单位%指以目标线的N%为公差。对已经走好的线，以最长值为目标线。

1)Delta指的是基准线比目标线长还是短，长则写入+delta值，短则写入-delta值，和目标线一样长则写入0，计算公差时的基准线便是目标线长加上delta值的结果。一般等长设置中，Delta为0。

( B$ H0 G% Z6 y0 W! H6 l

对不满足约束的走线，显示“ED”错误，如图所示。

1 p( T9 S% Y1 S# P/ j. E- O

# F4 a  b: z" }7 h$ Q

2)Tolerance值为于基准线的误差，是+/-误差。如果写50mil其实为+50/-50mil误差，实际为100mil的误差。一般设置等长时Delta为0，有特殊需要时可以考虑设置delta值。

4 P! ]. k: {0 o. w% P- c# C

注：如何修改等长线束中  基准线？？？方法如下：

7 ?. Z# ^5 B" ]. {4 C7 N* I& I0 L

2、设置Xnet与Xnet等长.

: h3 W7 W$ P0 p1 i& j% q  N

2.5布局、布线、铺铜

- g* F6 o+ x0 x% M" d$ I6 n+ E  [

2.5.1 布局

1、手工摆件：选择Plalce | Manually命令，弹出Placement窗口

0 y6 P  _( p! f" t7 C

2、摆放零件的相关操作

+ Y% `6 N# c1 d" n+ ~. }

移动零件：选择Edit |Move命令，可在Allegro的右下角Cmd中看到move状态，即可移动零件。打开右侧控制面板Find选项，选择合适项。

旋转零件：首先零件处于move状态，右键选择Rotate。

镜像摆放零件：首先零件处于move状态，右键选择Mirror。

2 @) c3 }, t& z: P& \/ C. o* V# l

3、使用原理图交互式摆放零件

. E8 M/ z% C; y" E. p" l

操作步骤：

1）打开原理图和PCB工程。

2）在原理图中选择Option | Preferences命令，弹出Preferences窗口。

3）打开Miscellaneous选项卡，选择InterTool Communication选项组中Enable InterTool  Communication复选框。

4）单击OK按钮，激活Orcad Capture CIS和 Allegro PCB Editor之间的通信程序。

2 ]' v, G% c2 a! L

5）在Allegro PCB Editor窗口中选择 Place | Manully命令，弹出Placement窗口。

5 u  u; v  ^5 C$ T

6）点击原理图元件，此时元件的封装出现在  Allegro PCB Editor工作区。

2.5.2 布线

( a3 L$ o; w3 s: E: a1 ^$ r

1、布线准备

* g- C+ ~8 V0 X/ a& J

1）使用不同颜色显示多个网络：选择Dispaly |Assign color命令，选择右侧面板 Option中分配颜色。

! h! G' j6 ?  o

2）设置布线栅格点：选择Setup | Grids命令，弹出栅格窗口。

2、手工布线

7 Q; c8 O* n7 X: X! O

控制面板说明：选择Route | Connect, Allegro PCB Edito进入add connect命令状态，单击右侧option，详见下图：

参数说明：

1）line lock下拉列表框：选择走线改变方向时，所用的转角型和角度。

● line：转角处使用直线段

● arc：转角处使用圆弧

● off：走线使用任意方向

● 45：转角方向为45度斜线

● 90：转角方向为90度斜线

& f# |8 q* @5 q5 e! }- m

2）Miter下拉l列表框“：当line lock选择45时，用于设置 转角处小斜角的尺寸。

3）Line width:显示当前线宽，可以输入修改。

4）Bobble下拉列表框：选择操作，走线遇到障碍（过孔和焊盘）时，其中包括以下四项：

' r8 }& S0 \, d; \; ~; _

● off：关闭Bobble方式，该方式走线完成忽略障碍物的存在，直接从障碍物穿过，必然导致DRC错误。

: _4 `9 N% s% [2 t

● Hug only：遇到障碍物时采取抱紧障碍物的方式， 与障碍物的间距采用Spacing规则中设置的间距值。

● Hug preferred：优先选择抱紧，如果没有空间走线，则采用推挤方式。

" \9 [" }: p) K9 T6 {4 \0 z

● Shove Preferred：优先选择推挤，如果无法推挤，则采用抱紧方式。

) {- ^. K8 G; l4 ]9 e8 K

5）Shove Via下拉表框：

3、群组布线

4、差分布线

, b, y1 [& J9 Y; }* X9 g; V

5、蛇形走线

& S2 Q9 l# x0 A

6、修线

2.5.3铺铜

1、内电层铺铜

2、外层铺铜

3、编辑shape边界

4、指定网络

! a5 G) i8 j" s$ N/ n

5、手工挖铜void

( Y" m6 |  P# Y+ _

6、删除孤岛

7、铺静态铜皮

8、合并铜皮

9、分割内电层

2.6设计完善

设计完善包括：

( B! q+ ^) x, P: ]  H

1）添加测试点

2）添加局部光学定位点

! {, o$ ]* `6 n

3）重新编号发标回原理图

4）设计规则检查（DRC和Unconneted pin检测等）

$ Z8 x7 m) ~1 c/ [+ y

5）丝印信息处理：1、调整元件丝印信息方向和大小  2、添加板子型号MD、编号SN、时间等 丝印信息

2.7生成钻孔文件

, c9 [3 ?- R, N/ O- G# C; g& W; [

2.7.1 设置钻孔参数

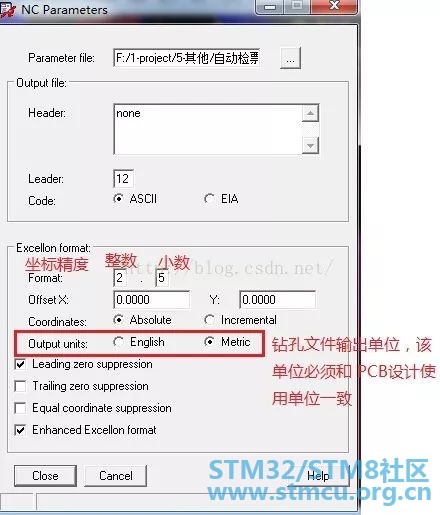

使用NC Parameters设置生成钻孔文件的坐标格式、单位、参数位置和名称参数等。具体设置如下图2.7.1：

3 |4 S" S. p4 E( Q5 h% k

图2.7.1 NC参数设置

( X2 l5 j1 R, i# N  z

2.7.2 生成钻孔文件

钻孔文件包括PCB板上通孔类引脚和过孔的坐标值，供数控机床使用。生成钻孔文件的操作步骤如下

1）选择Manufacture |NC | NC Drill命令，弹出NC Drill窗口

8 m; [- @- q6 T$ v7 G/ Z/ j1 q5 Y

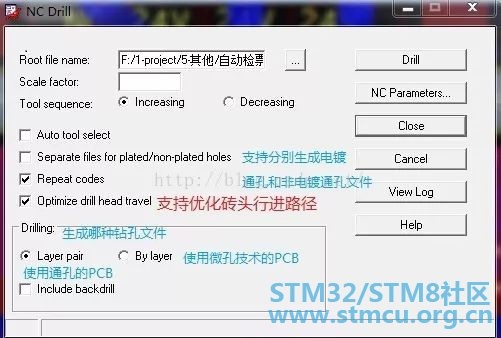

2）设置如下图2.7.2：

图2.7.2 钻孔文件生成设置

说明：

Root file name文本框：设置钻孔文件保存路径和名称，文件的后缀名".drl"。一般使用默认即可

3 Q5 K6 M, x5 ~

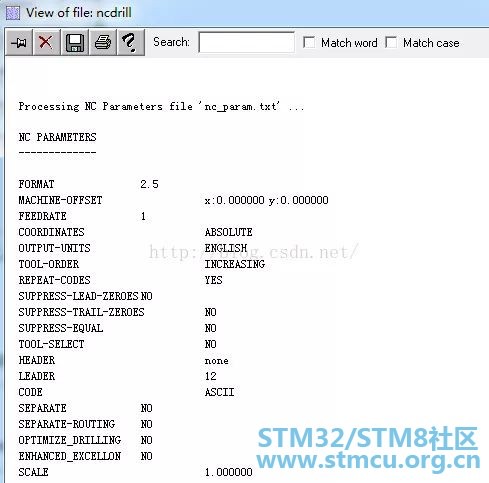

3)单击Drill按钮产生钻孔文件，内容如下图：

  R7 q: c% V  y! P0 j6 g. E

2.7.3 生成钻孔表和钻孔图

1）选择  Display|Color|Visibility命令，弹出 Color and Visibility窗口。

3 a" S; o, i1 b* U2 }. r( g( K& [8 T

2）在Global Visibility选择 off，清除所有的显示。在Board Geometry选项组中  选择 outline复选框，打开电路板边框。

3）在Manufacturing选项组中 选择Nelegend-1-4复选框，并设置颜色。

# ?9 T" b# r' B4 ]  ^1 {# K

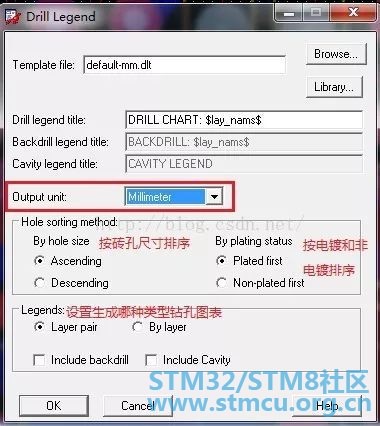

4)选择Manufacture |NC | NC Legend命令，弹出Drill Legend窗口。只需要选择 Legends复选框中Layer pair按钮，其他保持默认。

5 u6 U+ J5 }% C8 b6 b# l6 a: f

具体如下图2.7.3

图2.7.3
% `" y1 n5 E" x8 v

5）单击ok按键，生成钻孔表并附在光标上。在电路板外框内  自动生成钻孔图，同时显示钻孔表。详见下图2.7.4。


6 w% C- ~& r; e+ M, q( s* r6 `/ w( J

图2.7.4 生成钻孔图和钻孔表

2.8生成Atwork光绘文件

为什么使用Gerber文件？

* V! t! \8 r* f4 O# S$ I+ I+ w

很多PCB厂家都没有装Allegro软件，所以你不能直接发.brd文件。(很多PCB小厂连ProtelDXP也没有，只支持Protel99)

% I- w. ^1 J- y. \- t3 T

什么是Gerber文件

Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data）,在PCB制造业又称为光绘文件。可以说Gerber文件是电子组装业中最通用最广泛的文件格式。

  i8 @+ w5 w, [* F4 b( {

Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X是RS274-D的扩展文件。生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备。

生成的光绘文件应包括：所有电气层（TOP、BOTTOM、GND、POWER）、阻焊层(Soldmask )、加焊层(Pastemask)、丝印层(Silk)、钻表(Drill)和自己定义内容。下面以四层板为例说明：

; n# e$ S( Y4 j( z, |, a7 }

电气层：

Layer1-top

, ~& l2 H8 T% @" P

VIA CLASS/ TOP  (过孔类)

. C/ H' ]0 f8 h+ e8 _8 N! F

PIN/ TOP （引脚）

* {9 U" v& l* p1 \& r

ETCH/ TOP（电气层）

. p. d) E9 B6 I$ n

Layer2-gnd

: P7 v( U  Z6 F& [: T+ ^

VIA CLASS/ GND

' u2 X2 V& F2 M; T- Y

PIN/ GND

ETCH/ GND

0 O4 s  z- P0 x7 ~9 u9 w" ?

Layer3-power

VIA CLASS/ POWER

PIN/ POWER

0 q- K" ^' q6 \8 D1 ^# o3 j" F

ETCH/ POWER

Layer4-bottem

VIA CLASS/ BOTTEM

PIN/ BOTTEM

ETCH/ BOTTEM

加焊层：

Paste-bottom

VIA CLASS/ PASTEMASK_BOTTOM   (过孔类加焊层)

PIN/ PASTEMASK_BOTTOM（引脚加焊层）

" c4 P. d& }) H

PACKAGE  GEOMETRY/ PASTEMASK_BOTTOM （封装）

: W3 D$ ~/ b2 w2 T6 t( }8 e

Paste-top

VIA CLASS/ PASTEMASK_TOP

2 t/ I' ~. e! T1 }% b% }5 J

PIN/ PASTEMASK_TOP

9 b5 ], p1 i6 q7 i+ {( p0 B5 o

PACKAGE GEOMETRY/ PASTEMASK_TOP

4 F6 H3 D6 ~1 C+ |9 [: Z' n

阻焊层：

2 a6 R" V5 k" m6 w: }

Solder-bottom

VIA CLASS / SOLDERMASK_BOTTOM( 过孔类阻焊层 )

PIN/ SOLDERMASK_BOTTOM( 引脚阻焊层)

4 u; s; F( m! t0 x6 |5 D8 l/ U; v

PACKAGE GEOMETRY/ SOLDERMASK_BOTTOM （封装）

BOARD GEOMETRY/ SOLDERMASK_BOTTOM (板子阻焊层)

5 X. V: z6 m: o0 b3 n. H

Solder-top

8 C, n1 A- y& q9 L* s5 b

VIA CLASS / SOLDERMASK_TOP

PIN/ SOLDERMASK_TOP

: m; i6 n4 `9 b$ g

PACKAGE GEOMETRY/ SOLDERMASK_TOP

BOARD GEOMETRY/ SOLDERMASK_TOP

7 ]; @9 g; U9 A/ D

丝印层：

* C( H) P3 O$ q4 I' Z$ O; X: U

Silk-bottom

REF DES/ SILKCREEN_BOTTOM ( 元件标号REF丝印)

PACK GEOMETRY/ SILKCREEN_BOTTOM（ 元件封装丝印）

BOARD GEOMETRY/ SILKCREEN_BOTTOM（板子上丝印）

3 @, Z6 u$ s% Z% u6 ]3 P* Y

Silk-top

REF DES/ SILKCREEN_TOP

8 `0 E: W" |* c1 @& T9 v

PACK GEOMETRY/ SILKCREEN_TOP

BOARD GEOMETRY/ SILKCREEN_TOP

钻孔表和自己定义内容：

) r4 V- k4 S2 h; }" c

Drill_Drawing

7 b) q4 \7 S5 q7 q* m  Q

MANUFACTURING / NCLEGEND1-4 （钻孔表）

DRAWING FORMAT/  OUTLINE  (  绘制A3尺寸的外框)

1 y, L. ], h& z* Y2 b1 ?+ o1 O

DRAWING FORMAT/  TITLE_BLOCK （自己定义的表格外框   ）

DRAWING FORMAT/   TITLE_DATA（  自己定义的表格数据 ）

: }7 i" E! X$ l1 b

DRAWING FORMAT/  FABRICAION （加工文件说明）

2 [5 a! _% t  W2 h% h5 R

BOARD  GEOMETRY/  OUTLINE        （ PCB板子外框  ）

9 O% f( v' h# n1 W

BOARD  GEOMETRY/   DIMENSION  ( 板子标注尺寸 )

/ f: ^5 [! j8 j; s

2.8.1设置输出

设置输出方法：

0 Z% |; K# V: S7 p$ o# j' N; B

1）设置光绘文件输出路径方法：

" A/ X4 P' Y$ Y( d# L

我们可以通过设定“User Preferences”来指定生成Gerber数据文件的保存目录。

菜单栏“Setup”->”User Preferences…”->”File_management”->”Output_dir”，设定”ads_sdart”项的”Value”内容为指定目录名称，如“gerber”，则在生成gerber数据操作时，会自动在当前pcb文件目录下生成“gerber”文件夹，在该文件夹下保存有所生成的全部gerber文件。

2）选择Manufacture | Artwork命令，弹出Artwork Control  Form窗口。

% X% D2 n( a7 b9 F3 x# S7 A

3）设置底片内容方法：以加焊top层   Paste-top为例说明一下。

4 }$ z3 k0 O" s) E4 X. Z

步骤1：打开Artwork Control窗口，在allegro中选择  Display|Color|Visibility命令，弹出 Color and Visibility窗口

步骤2：在Global Visibility选择 off，清除所有的显示。

- `# A. c" |: q; p

步骤3：在Stack-up选项中，选择Pin和Via对应的Pastemask_Top复选框；然后在Package Gemetry选项中，选择 Pastemask_Top复选框。详见下图

, U+ T4 X1 G" N

步骤4：单击Apply按钮，显示选择3个 Subclass

( _5 r9 P+ k- C1 W: e' [

步骤5：单击OK按钮，关闭 Color and Visibility窗口

步骤6：在Artwork Control  Form窗口，右击Available Films列表中TOP，选择快捷菜单的Add选项，弹出Allegro PCB Design GXL对话框。

* h/ }. N# P, [! M+ q

步骤7：输入底片名称Paste-top,如下图

  b1 m' H- J/ T- t

步骤7：单击OK按钮，添加底片Paste-top到Available Films列表中。通过点击+，查询Paste-top中内容。详见下图

$ K4 ?  Z# n: V: b6 h& `

注：其他底片内容参考paste-top设置方法 设置，全部设置好了进入下一步。

" Q1 U* H: C& b9 v4 Q) C6 Z9 F# k

4） 输出光绘文件前，先按照下图 9.1.1和图9.1.2设置参数。全部设置完，选择“  Creat Artwork”命令，生成光绘文件。

图9.1.1  General  Parameters 通用参数设置

图9.1.2   Film  Control 底片设置

' ^+ P& u" j2 ?' L% i. A! l! [

2.8.2 查看gerber是否正确

使用CAM350软件查看  光绘gerber文件是否正确。具体操作如下：

9 ?$ f' v8 G0 q+ T# b3 Y

第一步：导入需要查看的gerber文件，按照如下操作，选择gerber文件路劲，自动导入。

) I0 @0 h5 t9 M& ~; Z; ?8 b

注意：导入CAM350时单位需 生成gerber文件单位一致。例如：上面生成gerber的单位是公制，则导入CAM350也必须是公制，不然显示异常。

6 G6 B% G# W) }% d8 |% D$ ~' W

4 K5 c6 Q9 j" {- h# X

第二步：设置各层颜色。一般只显示  top  bottom   GND  POWER     silk丝印层     ，其他根据需要显示。通过查看gerber输出文件是否和 按设计输出PCB文件。

$ y, }, `7 z- Q
+ z3 [' ?. {* C
