开箱检验

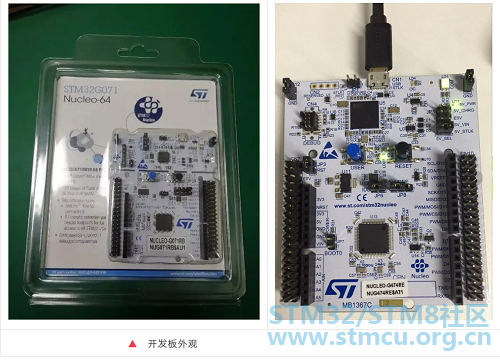

NUCLEO-64的板子，外形尺寸都差不多，如图。

- s, U; y) c* S, b0 [! Z

报告组成

之前做过G4的试用，流程是先使用后整理报告，整理报告的时候又重新看了一遍当时设计的手稿，消耗时间长，且要点容易遗忘。本次优化一下试用流程，一边使用，一边记录，把最原始的体验记录下来，以免时间一过，又忘了干净。

试用分为两部分：① NUCLEO-G071RB + IOT-AT3080V1.0 +X-NUCLEO-IKS01A2连接阿里云；② NUCLEO-G071RB + BC28 +X-NUCLEO-IKS01A2连接阿里云。为什么采用这样的方式，前面学习过L4连接阿里云IoT的教程，当时是在NUCLEO-L4R5ZI上调试的，想先把相应的工程移植到G0上来，实现上行链路打通，之后再将WiFi模块替换为BC28，这样调试起来也会方便。

6 ^5 \+ Q3 ~8 v' x/ q3 x

试用过程

NUCLEO-G071RB通过WiFi连接阿里云

项目的软件框架、IAR工程及文件结构与L4的Demo类似，只是底层将L4的HAL改成了G0的HAL。

一、MCU外设的使用

使用的外设包括：与WIFI扩展板的接口、与传感器扩展板的接口、虚拟串口接口、USER按键接口和LED等。下面将NUCLEO-L4R5ZI接口与NUCLEO-G071RB接口做一个对比展示，方便后续移植时对比参考。

# D; y. l$ T* K- @5 @5 h

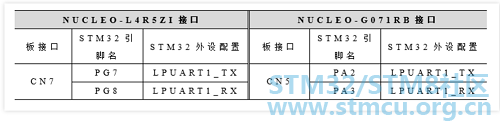

1、与WIFI扩展板的接口

8 L6 q6 h( r" `/ A

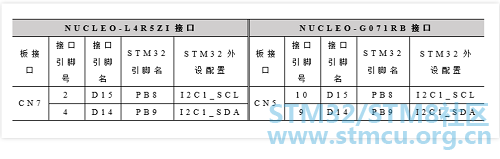

2、与传感器扩展板接口定义

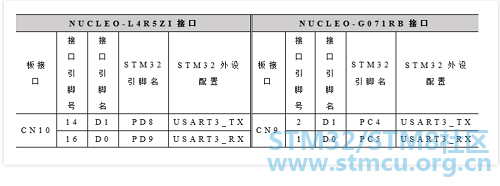

3、虚拟串口接口

$ Y2 a" ?- J! g5 a3 `

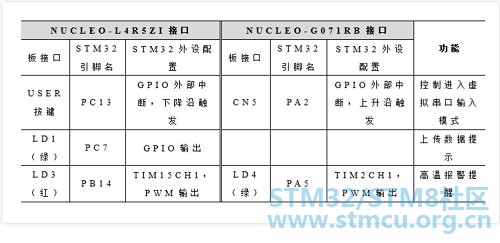

4、按键与LED灯

. g0 c+ `* K- ]: H( D$ N

同时，Systick提供系统延时，并未Paho协议栈提供Timer。

0 N# H1 ?' T, c

二、使用CubeMx生成原始工程

( R; `: M( n7 H( G

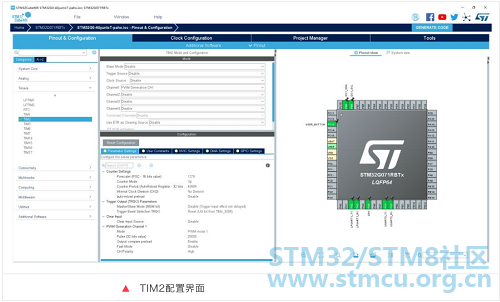

CubeMx生成原始工程的过程不详述，按照2.1.1的外设配置，配置对应的引脚、接口即可。系统主频配置为64MHz，TIM2_PWM控制灯以0.5s间隔闪烁，故预分频为：1280-1；分频后计数时钟为50KHz，自动重载寄存器值为50000-1，捕获/比较寄存器值为25000。配置界面如下：

, }0 t' [9 M3 ~) G, }' ~

三、软件移植与调试

( @3 |; V/ T2 ^" y

移植Paho MQTT协议栈、移植mbedtls，调试温湿度传感器，适配Paho MQTT的过程在L4的教程中有详细描述，从L4上将代码移植到G0上，主要是Flash读写有写不一样。L4是双bank的Flash，Flash的操作较麻烦，相对而言，G0的操作要简单很多，参考SDK中的Flash例程修改flash_l4R.c文件，（路径：STM32Cube_FW_G0_V1.3.0\Projects\NUCLEO-G071RB\Examples\FLASH\FLASH_EraseProgram），主要是修改FLASH_unlock_erase()函数和FLASH_get_bank()函数，修改后，编译无误。

下载调试过程，没有想象中那么顺畅，输入wifi信息时，一切正常，连接wifi也正常，但输入三元组信息，一直报错：

Error erasing at 0x08018000

调试①：Wifi信息用默认的，软件执行到三元组保存的位置，仍然同样的错误。数据是保存的同一个位置的，应该不是Flash函数读写的问题。

调试②：注释掉net_if_init()函数中wifi信息获取相关代码，即不运行wifi信息获取及wifi初始化过程，只运行三元组信息保存的过程，保存正确；

调试③：重新开启wifi初始化过程，用已经设置正确的参数配网、连接阿里云，软件运行正常；可以在云端看到上报的数据。

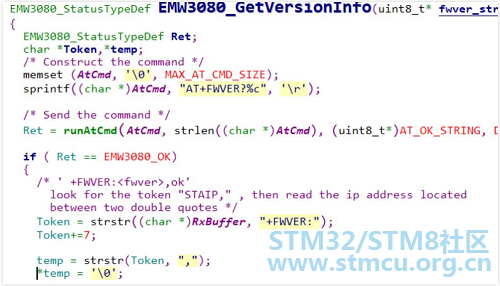

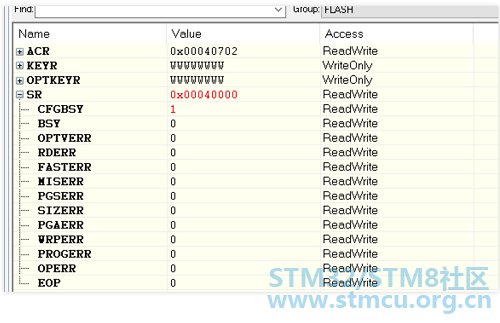

这进一步证明三元组保存的相关函数，是没有问题的，但为何加上wifi配置相关的代码后，会影响三元组信息保存呢，单步调试发现，当运行到EMW3080_GetVersionInfo()函数的*temp=0时，FLASH的SR寄存器的BITCFGBSY就会置位，进一步排查发现，执行完temp = strstr(Token,",")后，没有查到到“,”，temp为0x00，此时给地址0x00的位置赋值，导致FLASH的SR寄存器的BITCFGBSY置位。

% c9 R' s8 t1 \" c- l8 Y

& ]% m2 a# D8 R4 f& ^; L

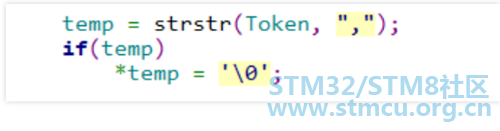

解决方法：判定temp值，如果不为空，才执行赋值操作，如下图示：

( R/ @" J7 K6 A( m9 c% }

问题到这里已经完美解决了，指针跑飞，导致运行异常。那为什么在L4的板子上没有出现这个问题呢？（具体的表现：执行完EMW3080_GetVersionInfo()函数后，三元组信息及后续的Flash保存操作都无法完成，因为CFGBSY一直为1）

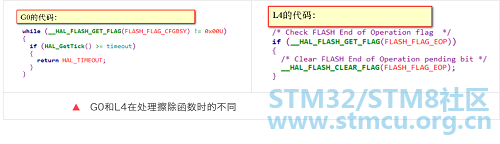

分析L4和G0的HAL_FLASHEx_Erase()→FLASH_WaitForLastOperation()，有如此的不同：

$ Q7 c7 [2 x: q) D" h: @1 ]$ @

L4没有CFGBSY位，仿真发现，当执行*temp=0语句时，FLASH状态寄存器并没有发生变化，但这并不能说L4就是没有问题的，给地址为0x00000000的位置写数据0，可能会带来不可预期的结果。

6 X5 }6 `; X" s; a5 b" ^" q8 C& G

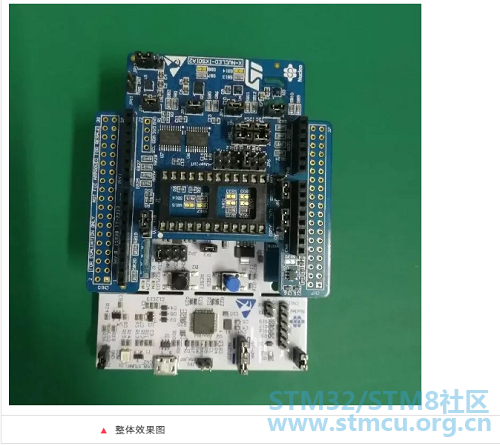

四、Demo演示与现象

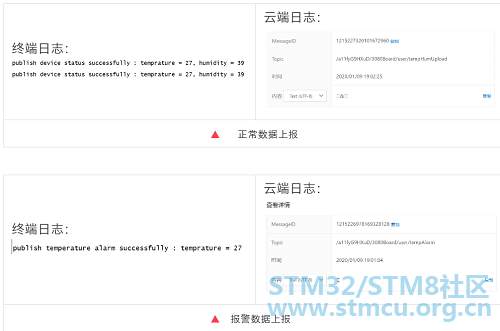

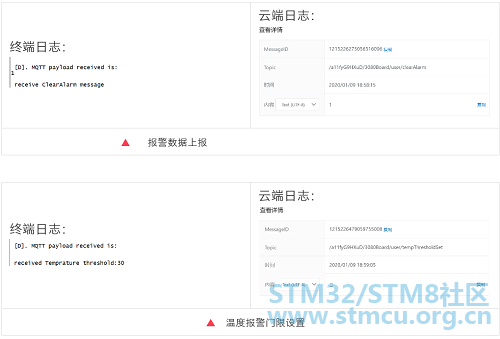

正常运行的效果截图，包括云平台日志和终端日志截图。

1 e! T6 J. t7 N& _$ K4 C. C

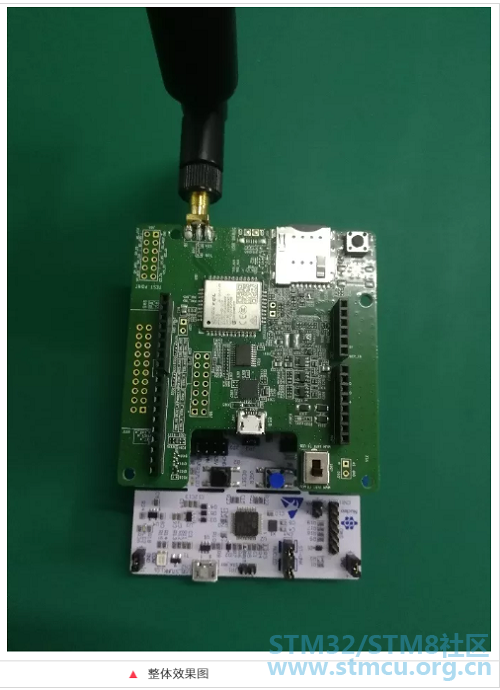

NUCLEO-G071RB通过NB连接阿里云

$ O% ?4 @: h& b0 T# M6 b

在NUCLEO-G071RB通过WiFi连接阿里云基础上，修改网络设备层的相关配置，将WIFI改为NB模组（BC28），外设和CubeMx的原始工程都之相似。

7 {$ ^' c- M; }. h2 l! z

一、软件移植与调试

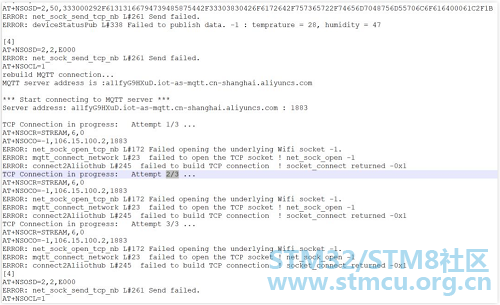

有NUCLEO-G071RB通过WiFi连接阿里云的基础后，移植过程相对来说简单。Demo运行时，每5s的数据上报是正常的，但是温度异常报警上传后，会导致软件跑飞，分析程序发现，软件是在发送完报警信息，再发送下一条正常上报信息时，发送不成功，触发重新连接，重新连接三次失败后软件跑飞。

重连的机制是有问题的，就算是重连失败，程序也不应该跑飞；经查实，发现网络层操作了一个零指针，增加了防护机制；

导致数据发送失败是跑飞的原因，为何数据会在发送完一条异常报警信息后，在下一次的正常数据帧中报错？我在L4的程序上运行，是正常的，问题肯定是由G0导致的。

* p" c2 `& U6 S. t

  A8 @  U: L: l+ J, F6 q8 P

软件上排查了一大圈，排查的过程就不描述了，最终定位到，在发送完异常报警帧后，NB模块重启了，BC28这个模块有个特点，必须发送AT+CFUN=1后才能响应后续的联网指令，因而网络一直连接不成功。

比较坑的是，买完BC28模组后，在官网上并没有下载到原理图，因而不清楚各个引脚的分配布局（Arduino接口的UART、供电是固定的，所以调试还是没有问题的），找店家询问也一直没有响应，最终，通过前项目的FAE拿到了原理图，发现用于报警状态指示的LED灯（PA5），连接到了Arduino接口的D13上，而在BC28的板子上，D13是RESET引脚，当发送完报警信息后，会控制LED状态变化，此时就相当于复位了BC28！禁用掉点灯相关操作，问题解决。

关于这个调试，前后忙活了两个礼拜（当然只有下班和周末零碎的时间弄），开始一直怀疑是软件移植带来的bug，拼命的查软件问题，弄错了方向。

* _3 e, g% }. _; e

二、Demo演示与现象

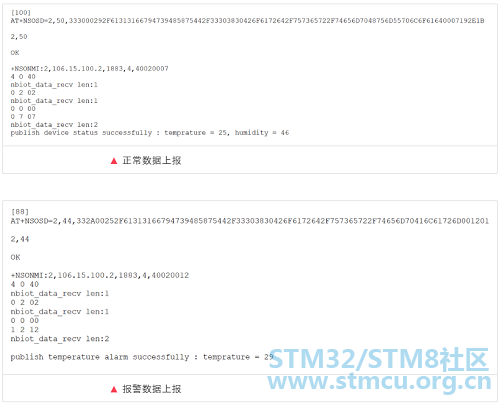

Demo运行效果，云平台日志与NUCLEO-G071RB通过WiFi连接阿里云相似，终端日志如下：

$ S  h# @7 N0 h$ l: v

, w$ x# T3 |' s# V( M2 g4 w$ o

总 结

整体说来，本次试用还算比较顺利，除了移植3080B、BC28外，还尝试移植了ESP8266的驱动，STM32G0无论是速度还是外设资源，都要比8位机强大的多。将云连接移植到G0上实现还是有意义的，G0比其他系列更有性价比，也能跑起Paho等轻量级的协议栈。在以后的应用中，采用G0上云的方案会更有用武之地。
