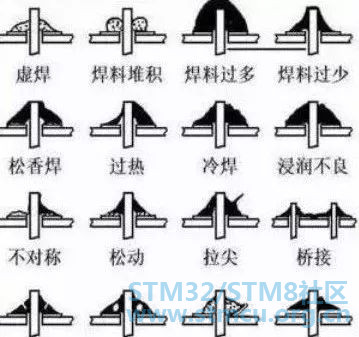

本文就PCB常见的焊接缺陷、外观特点、危害、原因分析进行详细说明。

( q1 d: Q* @3 Q" V4 S

# J9 g. |5 w; D6 g, X

01虚焊

外观特点：焊锡与元器件引线或与铜箔之间有明显黑色界线，焊锡向界线凹陷。
" Y( ^3 L+ Q* m" K% _( L) m

# _& U0 o+ ?/ W/ L8 M

危害：不能正常工作。

9 C; e6 L  s5 a( k

原因分析：

▶元器件引线未清洁好，未镀好锡或被氧化。

▶印制板未清洁好，喷涂的助焊剂质量不好。

4 y0 G) r1 T4 b: U

02焊料堆积

外观特点：焊点结构松散、白色、无光泽。
3 W5 _4 E: e& T# f) [9 r

危害：机械强度不足，可能虚焊。

! N! D, \" K2 M, `7 x  t

原因分析：

▶焊料质量不好。

▶焊接温度不够。

▶焊锡未凝固时，元器件引线松动。

6 f' a& b" \/ O6 z( @6 u0 w

03焊料过多

外观特点：焊料面呈凸形。

危害：浪费焊料，且可能包藏缺陷。

原因分析：焊锡撤离过迟。

8 l( d8 U# T0 f, m( y7 C' z6 A

04焊料过少

外观特点：焊接面积小于焊盘的80%，焊料未形成平滑的过渡面。
7 l9 k1 q* c+ w4 Q$ M  I% @0 B+ t

. C( q  l. p" U% P1 b! z4 n/ @' _

危害：机械强度不足。

2 M/ T! `! L  ^+ }+ [

原因分析：

▶焊锡流动性差或焊锡撤离过早。

▶助焊剂不足。

▶焊接时间太短。

05松香焊

外观特点：焊缝中夹有松香渣。
1 Y" @1 y4 x5 W

  _4 W( m, g& [7 \. f% Z

危害：强度不足，导通不良，有可能时通时断。

原因分析：

▶焊机过多或已失效。

▶焊接时间不足，加热不足。

▶表面氧化膜未去除。

06过热

外观特点：焊点发白，无金属光泽，表面较粗糙。

危害：焊盘容易剥落，强度降低。

原因分析：烙铁功率过大，加热时间过长。

07冷焊

外观特点：表面成豆腐渣状颗粒，有时可能有裂纹。
. B# x4 c" A. p6 ~. s6 A

  V0 \- b4 A# w. z

危害：强度低，导电性能不好。

原因分析：焊料未凝固前有抖动。

08浸润不良

外观特点：焊料与焊件交界面接触过大，不平滑。
# Z/ K' Z5 K, J# u5 K( S% E

危害：强度低，不通或时通时断。

原因分析：

▶焊件清理不干净。

▶助焊剂不足或质量差。

▶焊件未充分加热。

09不对称

外观特点：焊锡未流满焊盘。

危害：强度不足。

原因分析：

▶焊料流动性不好。

▶助焊剂不足或质量差。

▶加热不足。

10松动

外观特点：导线或元器件引线可移动。

& r9 r7 ?9 Z5 A9 F: i& C6 L8 A3 d: N

危害：导通不良或不导通。

原因分析：

▶焊锡未凝固前引线移动造成空隙。

▶引线未处理好(浸润差或未浸润)。

11拉尖

外观特点：出现尖端。
: s5 l0 L- u! S+ L

危害：外观不佳，容易造成桥接现象。

原因分析：

▶助焊剂过少，而加热时间过长。

▶烙铁撤离角度不当。

12桥接

外观特点：相邻导线连接。

危害：电气短路。

' L9 R! J* y+ P+ F3 R1 o

原因分析：

▶焊锡过多。

▶烙铁撤离角度不当。

1 r$ d; m" T2 A4 ^0 I

13针孔

外观特点：目测或低倍放大器可见有孔。

5 N& F! P0 M( q2 B# j; n

危害：强度不足，焊点容易腐蚀。

9 {8 o# L+ ^8 }( Y2 G

原因分析：引线与焊盘孔的间隙过大。

14气泡

外观特点：引线根部有喷火式焊料隆起，内部藏有空洞。
: t- e. Y# y  m4 f& y! E

危害：暂时导通，但长时间容易引起导通不良。

; ~- v! V7 {; }* O

原因分析：

引线与焊盘孔间隙大。

引线浸润不良。

双面板堵通孔焊接时间长，孔内空气膨胀。

15铜箔翘起

外观特点：铜箔从印制板上剥离。

危害：印制板已损坏。

原因分析：焊接时间太长，温度过高。

16剥离

外观特点：焊点从铜箔上剥落(不是铜箔与印制板剥离)。

" L5 Z! I1 F8 v# |

危害：断路。

原因分析：焊盘上金属镀层不良。
