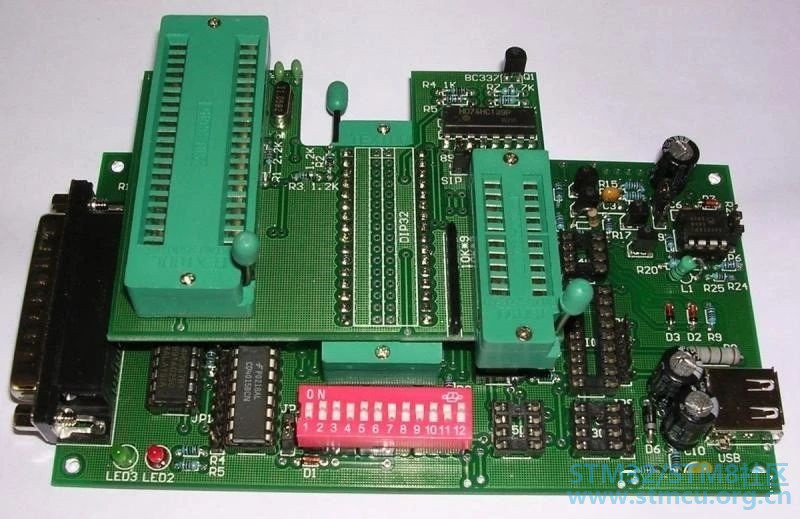

该单片机是一种集成的电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。

分类

1根据单片机内部程序存储器的配置不同

(1)无ROM(ROMless)型：

8031、80C31、8032、80C32

(2)带MaskROM（掩模ROM）型：

8051、80C51、8052、80C52

(3)带EPROM型：

8751、87C51、8752

(4)带E²PROM型：

8951、89C51、8952、89C52

2根据单片机内部存储器的容量配置不同

(1)51子系列：

芯片型号的最末位数字以1作为标志，是基本型产品。

(2)52子系列：

芯片型号的最末位数字以2作为标志，是增强型产品。

3根据芯片的半导体制造工艺不同

(1)HMOS工艺型：

芯片型号中无C的产品

(2)CHMOS工艺型：芯片型号中有C的产品

MCS-51 信号引脚：(1)DIP：40引脚双列直插封装(dual-in-line package)

(2)QFP：40引脚四侧引脚扁平封装(quad flat package）

(3)PLCC：44引脚方形封装带引线的塑料芯片载体(plastics leaded chip carrier)

MCS-51单片机的内核：8051CPU，CPU的内部集成有运算器和控制器，运算器完成运算操作（包括数据运算、逻辑运算等），控制器完成取指令、对指令译码以及执行指令。

MCS-51单片机的片内资源：中央处理器(CPU)、数据存储器(RAM)、程序存储器(ROM)、定时/计数器(ROM)、并行输入输出(I/O)口、全双工串行口、中断系统、时钟电路。

中央处理器(CPU)：是整个单片机的核心部件，是8位数据宽度的处理器，能处理8位二进制数据或代码，CPU负责控制、指挥和调度整个单元系统协调的工作，完成运算和控制输入输出功能等操作。

数据存储器(RAM)：8051内部有128字节数据存储器（RAM）和21个专用寄存器单元，它们是统一编址的，专用寄存器有专门的用途，通常用于存放控制指令数据，不能用作用户数据的存放，用户能使用的RAM只有128个字节，可存放读写的数据，运算的中间结果或用户定义的字型表。

程序存储器(ROM)：8051共有4K字节程序存储器（ROM），用于存放用户程序和数据表格。

定时/计数器(ROM)：8051有两个16位的可编程定时/计数器，以实现定时或计数，当定时/计数器产生溢出时，可用中断方式控制程序转向。

并行输入输出(I/O)口：8051共有4个8位的并行I/O口(P0、P1、P2、P3)，用于对外部数据的传输。

全双工串行口：8051内置一个全双工异步串行通信口，用于与其它设备间的串行数据传送，该串行口既可以用作异步通信收发器，也可以当同步移位器使用。

中断系统：8051具备较完善的中断功能，有五个中断源（两个外中断、两个定时/计数器中断和一个串行中断），可基本满足不同的控制要求，并具有2级的优先级别选择。

时钟电路：8051内置最高频率达12MHz的时钟电路，用于产生整个单片机运行的时序脉冲，但需外接晶体振荡器和振荡电容。
