PCB切片分析技术

[复制链接]
gaosmile 发布时间:2020-6-13 14:28
切片分析技术在PCB行业中是最常见的也是重要的分析方法之一,犹如医生看X光片一样,能准确的判定品质的好坏、分析问题发生的原因、为解决方案提供依据和评估制程的改进。切片分析主要用于检查PCB内部走线铜厚、层数、叠层结构、通孔孔径大小、孔铜厚度,孔壁粗糙度等。5 `3 u& U" B7 @' M  G1 V* b

+ u4 j) [4 k- e8 ^4 q& Z$ QPCB切片可以分为垂直切片和水平切片:
  i- F* [8 K* a1. 垂直切片:即沿垂直于板面的方向切开,观察剖面状况,通常用来观察孔镀铜后的品质、叠层结构及内部结合面的状况。垂直切片是切片分析中最常用的方式。
% I0 i8 ]; }2 ]6 v: l/ G5 _2.水平切片:即顺着板子的叠合方向一层层向下研磨,用来观察每一层面的状况,通常用来辅助垂直切片进行品质异常的分析判定,如内短或内开异常等。
; c3 h% Q3 o% o  R2 B- o切片制作一般包括取样、镶嵌、切片、抛磨、腐蚀、观察等一系列手段和步骤以获得光洁的pcb横截面结构。然后通过金相显微镜对切片进行微观细节分析,只有对切片做出正确的判读,才能做出正确的分析从而给出有效的解决措施。因此切片质量尤为重要,质量差的切片会给失效问题分析带来严重的误导和误判。金相显微镜作为最主要的分析设备,其放大倍率从50到1000倍不等,测量精度偏差在1μm以内。; f6 o) G- Z) b, p2 [

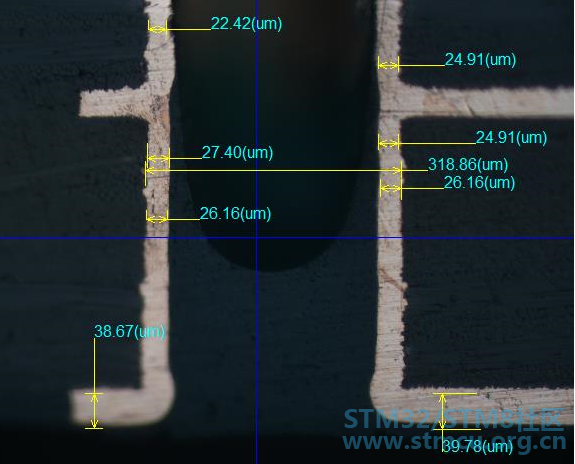

微信图片_20200613142749.png 华秋电路切片截面图(孔铜≥20μm,面铜≥35μm,孔壁粗糙度≦25um, 孔壁直,内/外层与孔铜连接饱满)
) s  {, b+ I2 a) T, j7 q现今PCB市场价格竞争激烈,PCB板材料成本也处于不断上升的趋势,越来越多厂家为了提升竞争力,以低价来垄断市场。然而这些超低价的背后,是降低材料成本、简化工艺制作流程和删除过程检测来获得,所以产品容易出现各种问题。/ f, s: V. N% [6 |
当PCB放大500倍的时候,你的PCB品质还能经得起考验吗?
0 t6 r2 d4 J! Z. v0 T( T7 o华秋电路从创立至今,一直把品质放在第一位。严选生益/建滔A级板材,来料就打切片确认物料品质,排除原材料皱褶、针孔、凹坑等不良;多层压合后确认层结合力,杜绝分层、空洞等不良,确保每层的介质厚度符合客户的要求;电镀后加强铜厚管控,严格按孔铜≥20um控制(此厚度高于IPC2级标准);出货前再进行电气通断检测,确保每一片送到客户手上的板子都满足高可靠性要求。
$ I2 x: g: ~' E7 k! E: U5 P华秋电路的产品每个细节都经得起检验,这才是真正的品质保障。华秋电路首次推出6层以上板件免费提供切片报告,是对客户高多层板可靠性的一种承诺!

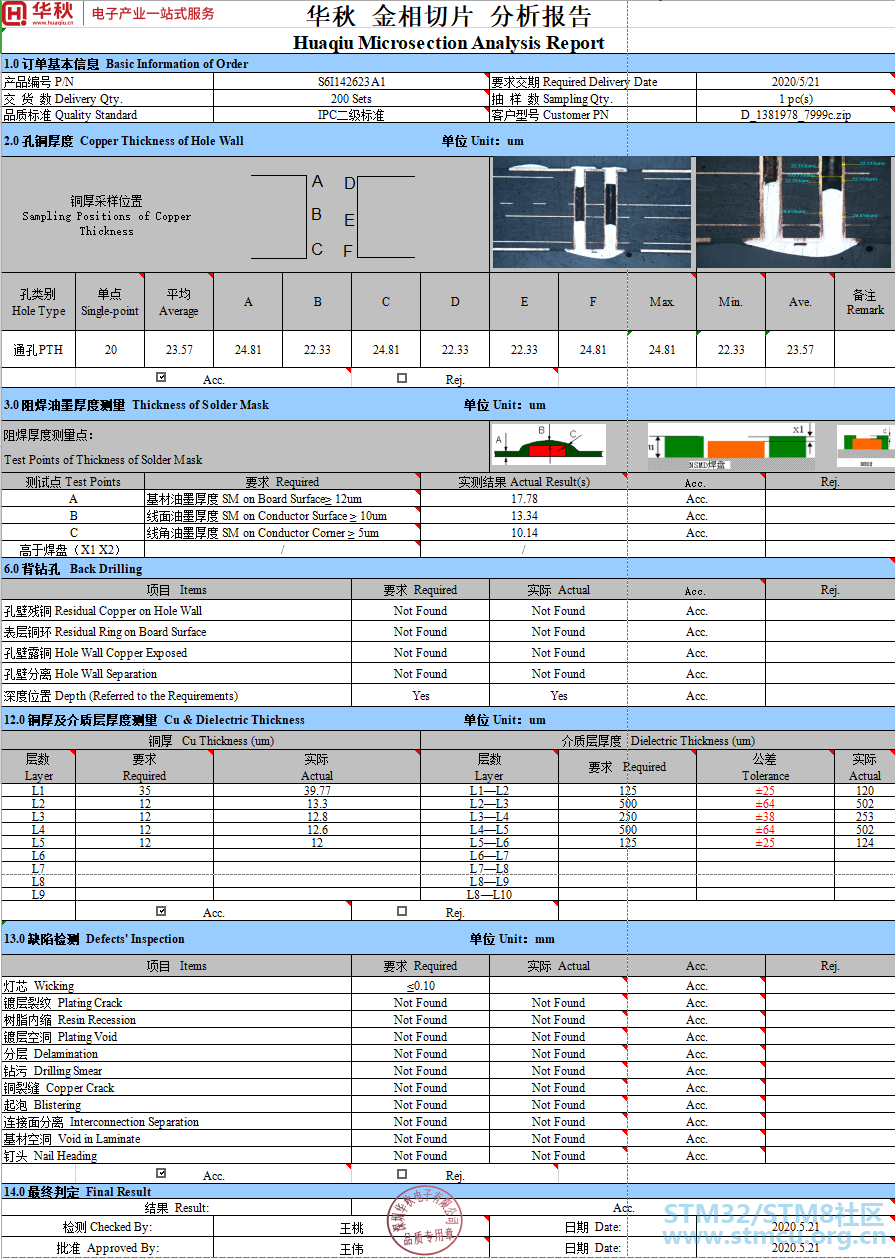

/ I2 V9 ]" K, o, q( h0 q( Y, F 微信图片_20200613142752.png (华秋电路完整的切片报告)' k8 ~7 ~8 B! m6 L* o5 T. _& ^
