01
AD布蛇形线方法

+ D2 [. z% d7 {3 I

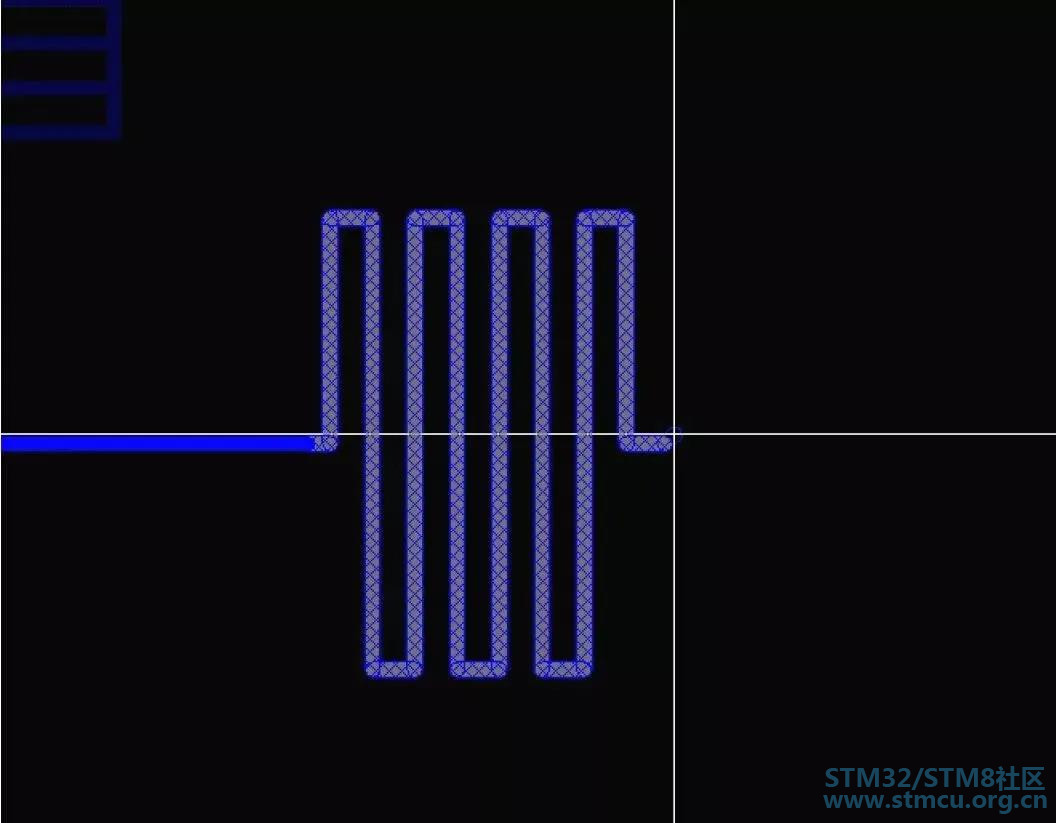

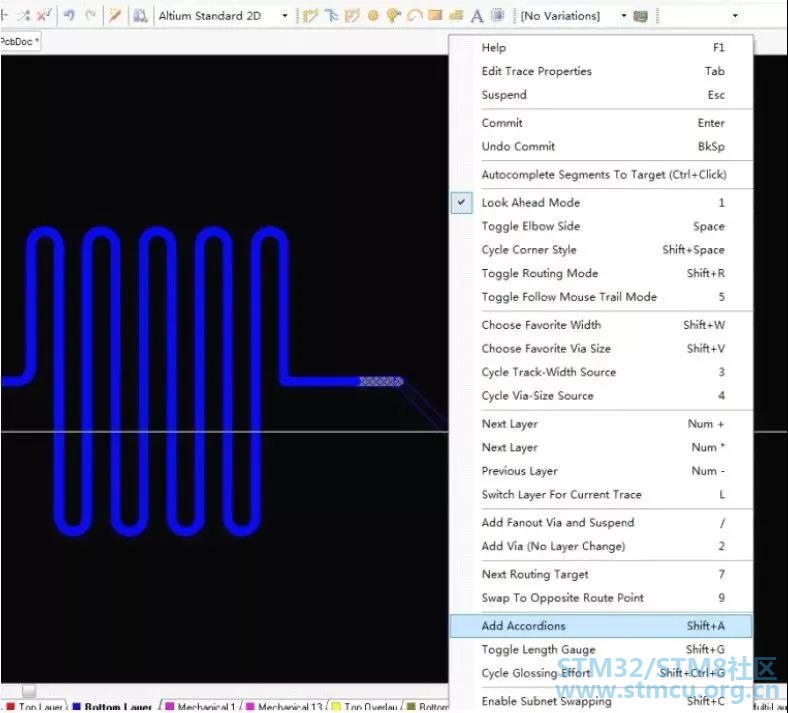

Tool里选Interactive length tuning要先布好线再改成蛇形，这里用的是布线时直接走蛇形：先P->T布线，再Shift+A切换成蛇形走线。
2 u, M$ Q% c5 S& V0 S8 f7 N" k

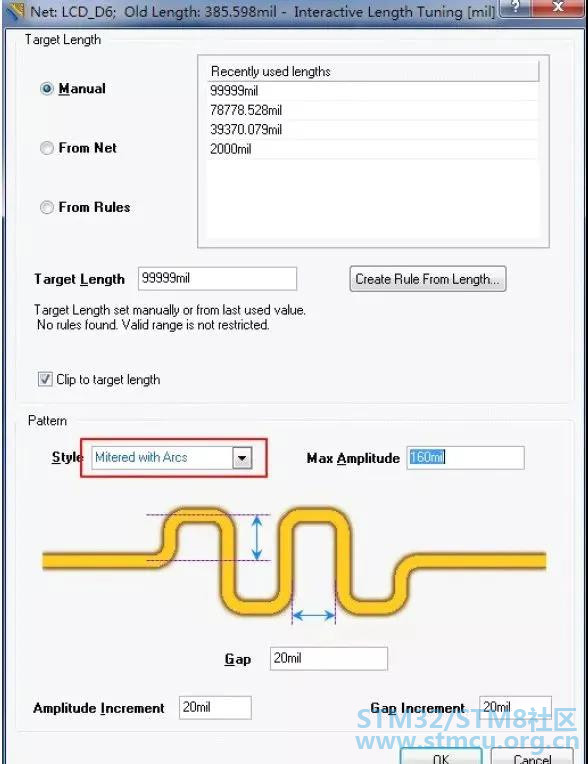

按Tab可设置属性，类型了选用圆弧，Max Amplitude设置最大的振幅，Gap就是间隔（不知这么翻译对不），下面左边是振幅增量，右边是间隔增量。
+ p/ b' N9 D- P( d7 ^& L4 v

然后开始布线：

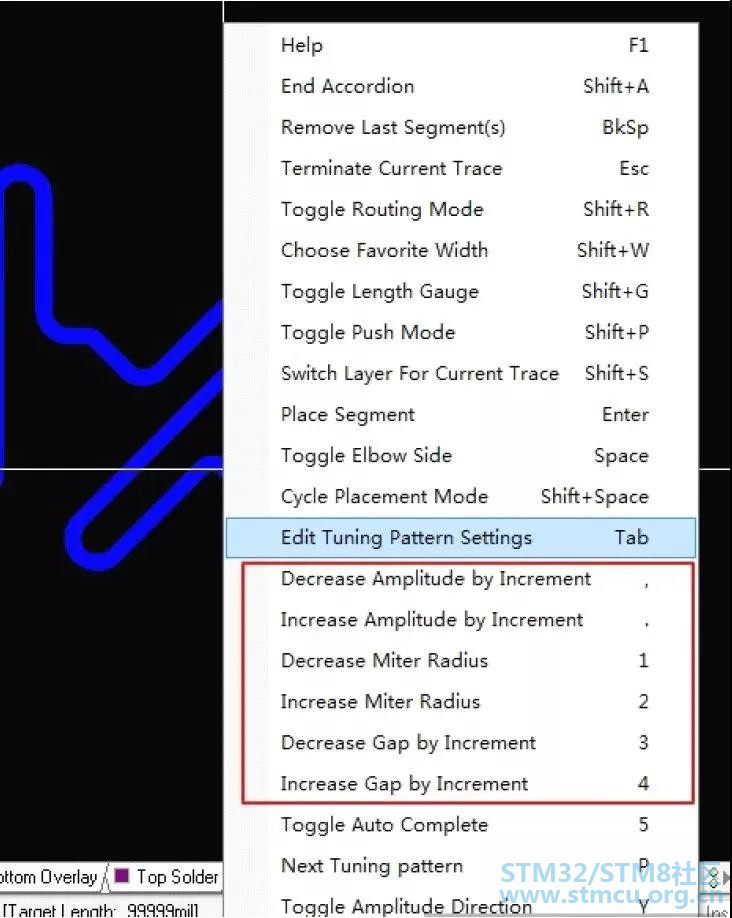

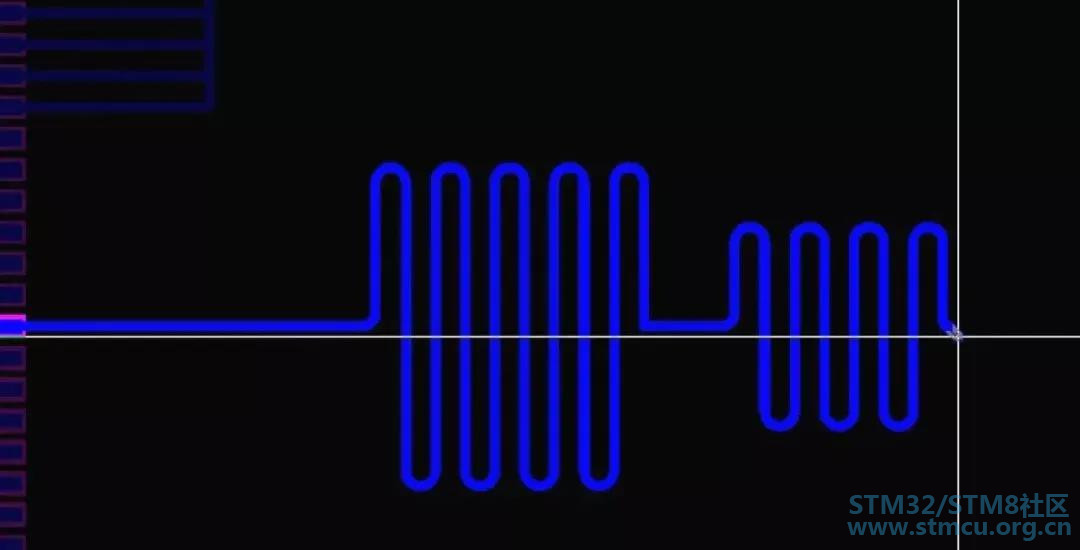

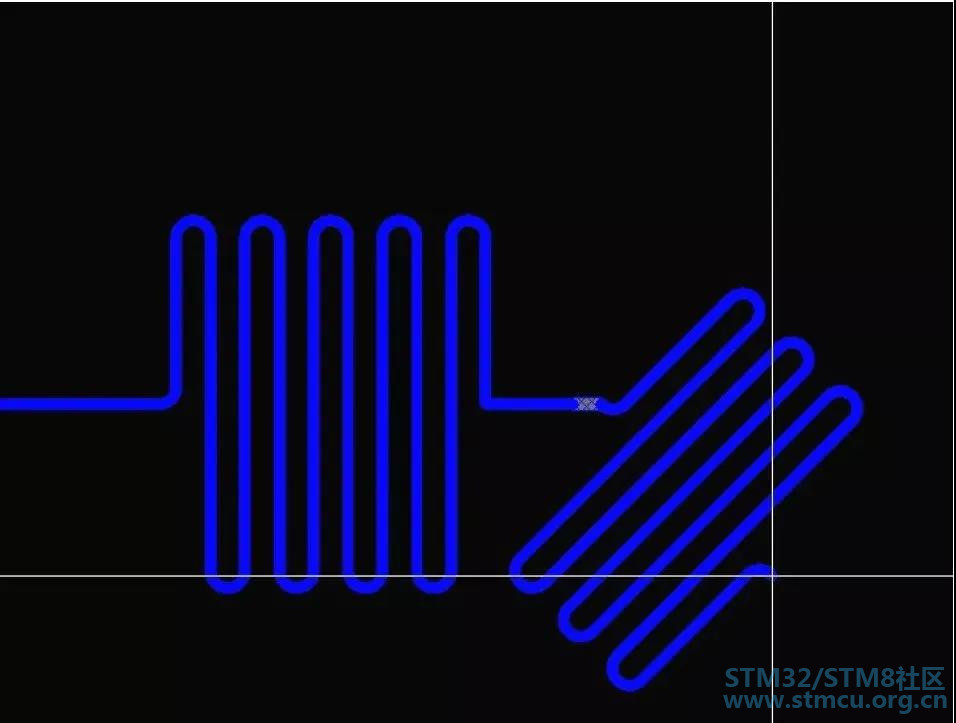

让边缘变"圆"-按快捷键"2"，就会增大弧的半径，增到最大就是两个1/4的弧直连，就是一个180度的半圆了，快捷键 "," "." 可以调节振幅。

要是不记得快捷键，没关系，随时按"`"可以显示当前支持的操作。

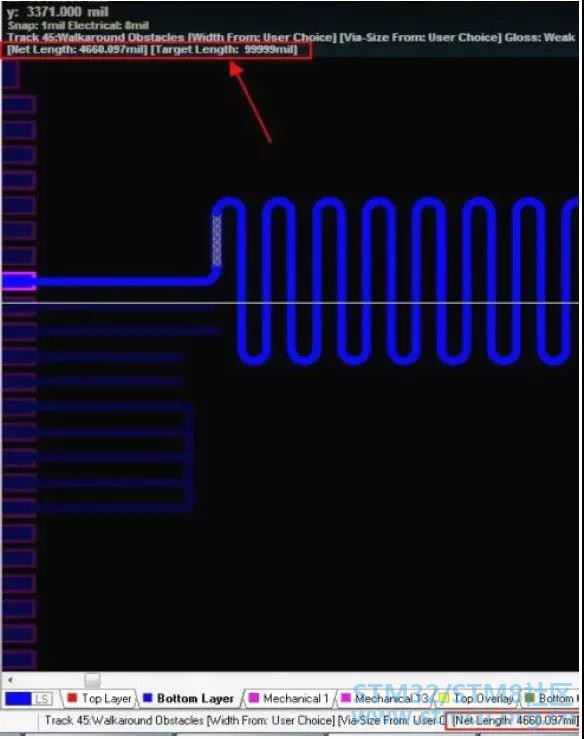

可以看到网络的长度，还不止一个地方哟。

等长可使用调节器完成等长布线。
% d6 y! s5 \# h$ {) e) H, {
2 k' b% e1 p& r

3 v% J7 Y$ ?  M" }# V. b
& D/ S$ c+ n/ Q4 {. S1 D6 j: O

02

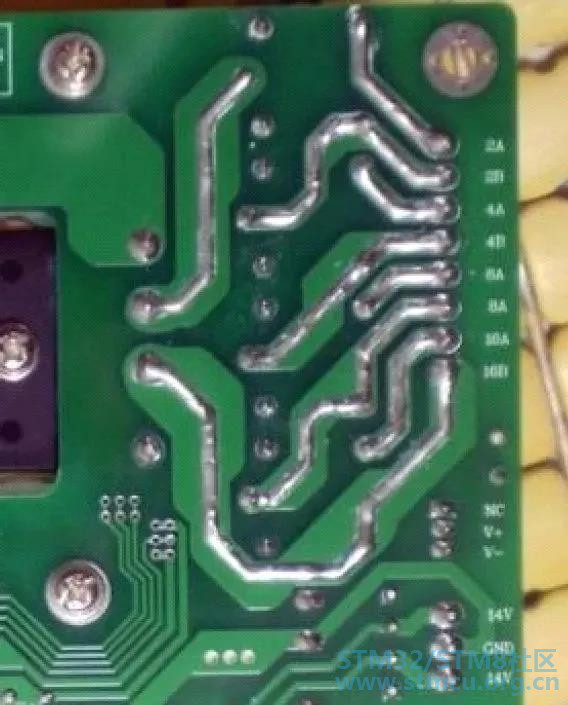

) L4 k6 g" {8 b7 i4 [! G大电流走线中去除阻焊层

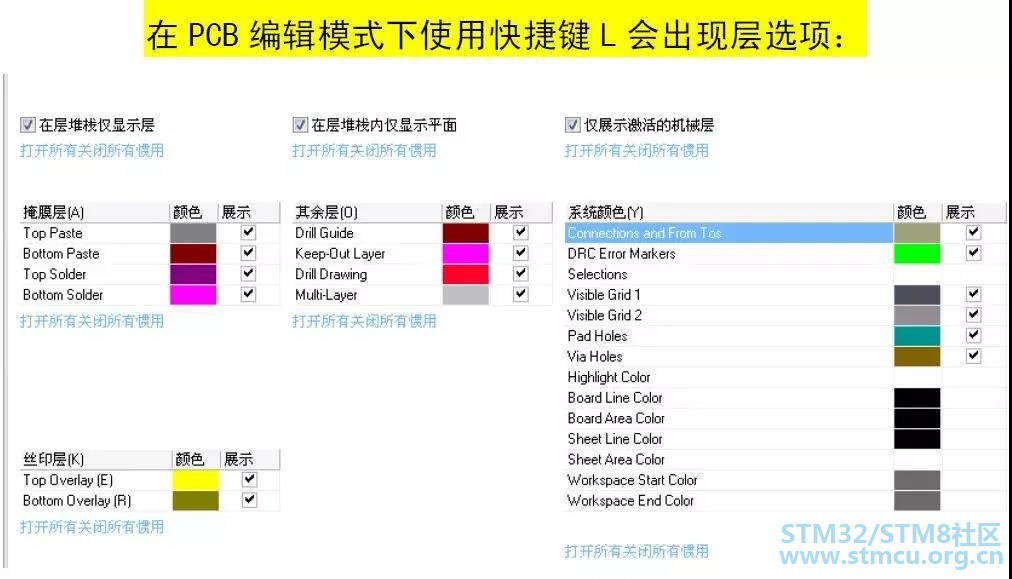

这里要注意的两点，首先Paste层才是真正的喷锡层，但是默认走线上是有阻焊层的，所以单单使用Paste，是没用的，故需要使用Solder，此层中划出的部分是没有阻焊的，故可使用Paste+Solder的方法达到喷锡线的绘制，若板上本来就有走线，可直接使用对应层的Solder 进行开窗。

+ |. K' g2 r* F9 \" L

4 d1 L' _/ t5 {, t9 K- u
, ~; m4 n. V" w9 I

03
  s4 T# z5 f& g  t. r3 ?5 Z总线画法

' K  V0 j6 m6 g# I  k8 W
/ Z& n9 `/ @# \( I

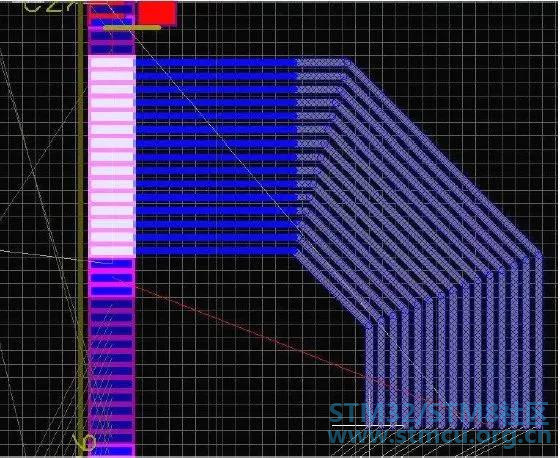

altium Designer支持多条网络同时布线，布线可以起始于焊盘也可以起始于线路开端。按住shift键选择多个网络，或者用鼠标框选多个网络，选择菜单命令PLACE>>Interactive Multi-Routing再单击布线工具栏上的总线布线工具，既可以开始总线布线，在布线过程中可以放置过孔，切换直线层，可以按逗号，和句号。分支线间距进行调整。

期间按2可加过孔，L可设换层~


1 \4 n. Y; [2 u2 l, l6 t

04
- Y+ E) t. `5 I* U- P" g从原理图到PCB

/ E5 N& E9 Q! ?' G, g( T( N4 J3 e* M

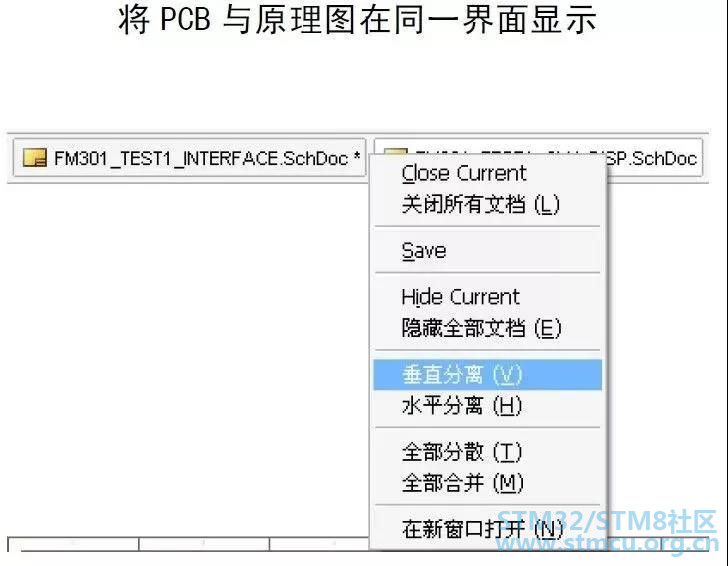

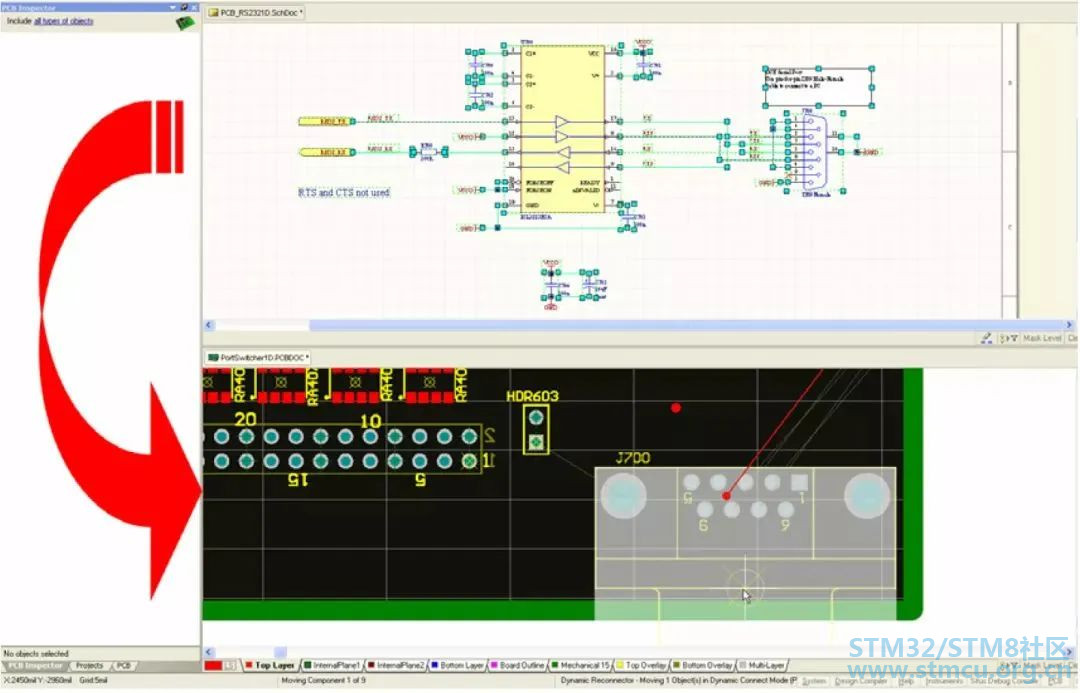

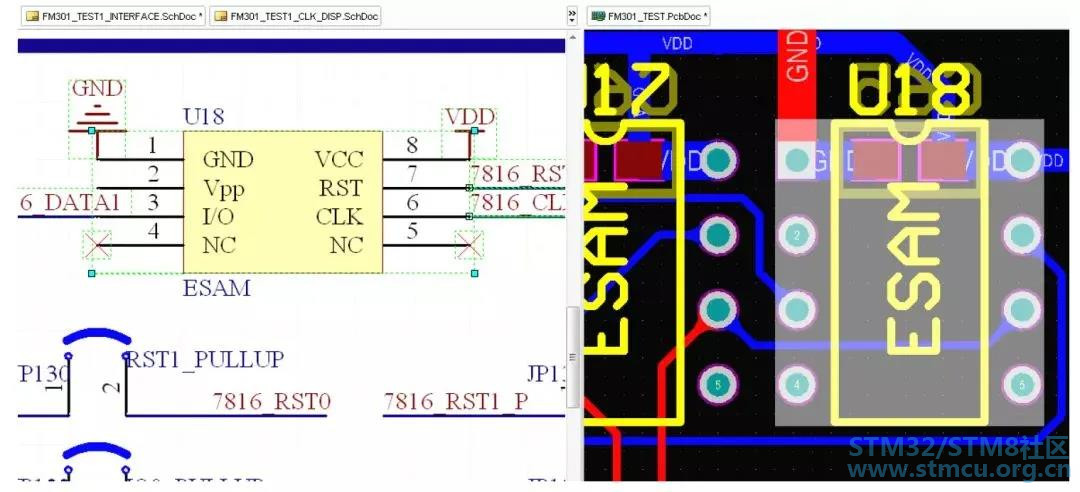

在原理图中用鼠标框选一块电路或选中若干个器件，按 T—>S，就能马上切换到PCB中，同步选中那些器件。

- b2 x# u3 w* T/ \% H. s0 S* j
# l9 {& d# h, D& F) }% H, C+ m9 A

05

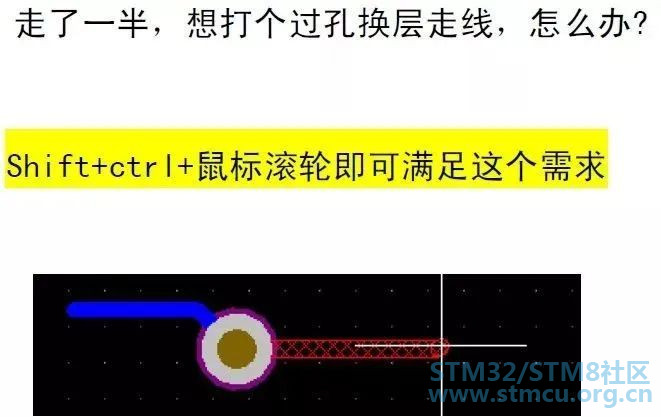

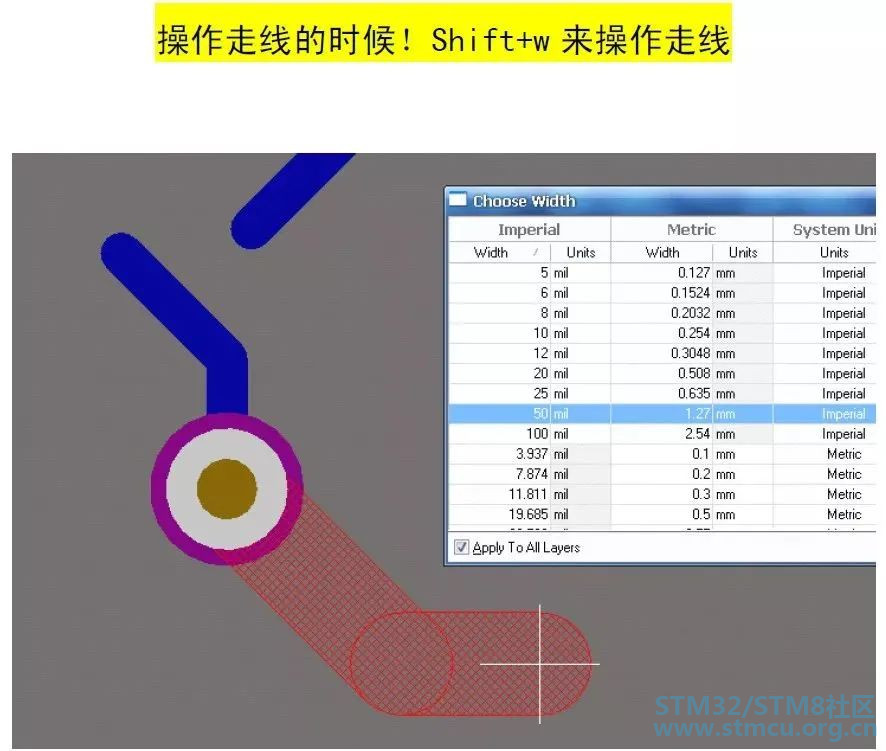

. d/ z" F# s& M9 i( p走线中换层、操作过孔、操作走线

; r" I& l0 l( _2 d3 j
7 D0 u- W; R' D0 E9 W4 K% }

/ t! V$ H+ v$ M: o: M% {

7 }0 r# j/ Q# ~' l4 H; e' X

06

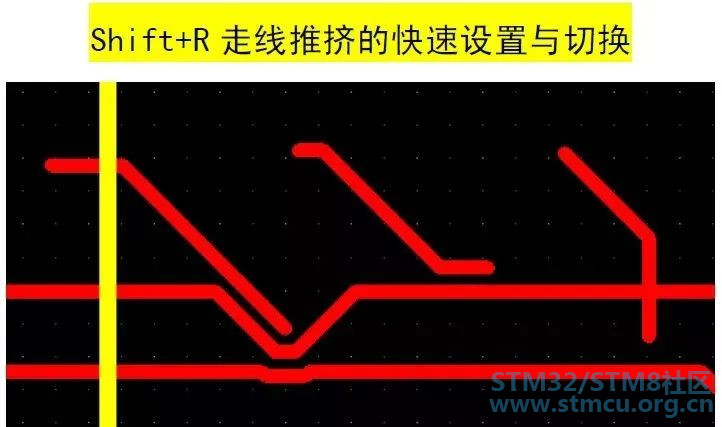

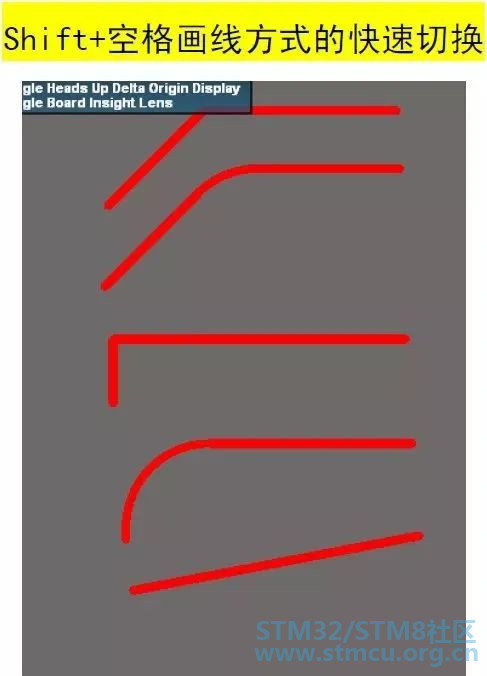

" S" }# b  I( Q! J8 T- n走线推挤与连线方式快速设置

; K, _" }8 E& y
4 [9 ~" j3 B( {, M* ]7 S

3 ?- e7 f& m1 {6 K  `

07
简易图元的PCB黏贴

. I- n9 N" U0 j+ Q& B' @

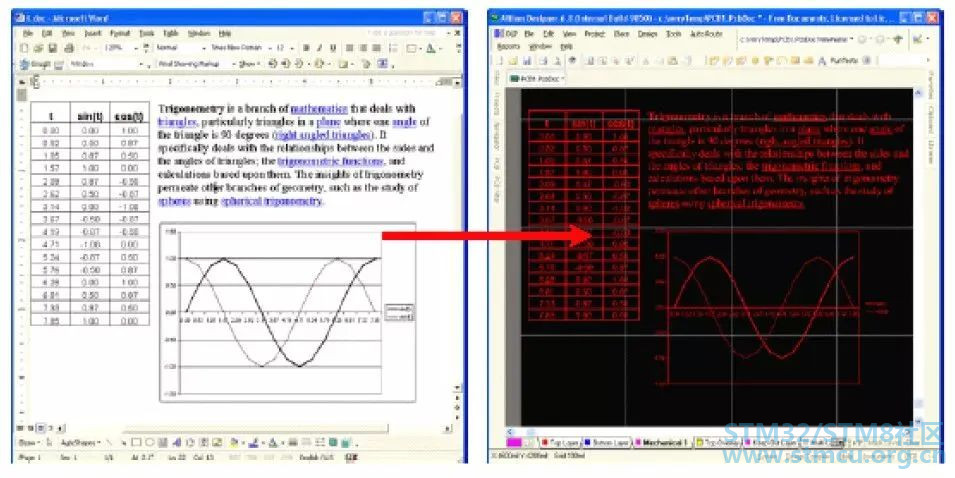

图元文件的粘贴让机械层设计文档的生成更容易完成，通过使用习惯的与Windows相同的粘贴命令（Ctrl+V），任何来自剪贴板中的图元文件都可以粘贴到PCB编辑中。图元文件可以是直线、弧线、简单的填充和True Type文本，任何导入的数据将被放置在当前层。

从Word或Excel中拷贝数据到PCB中支持的图元文件包括位图，线，圆弧，简单填充和true type文字，允许您简单的粘贴logos和其他图形。
- [3 M8 B1 O6 Y( [- q) v8 {$ `; k! w

: P* J! J! X+ L1 X

7 B) i8 j' Q4 e5 L+ k6 C

08

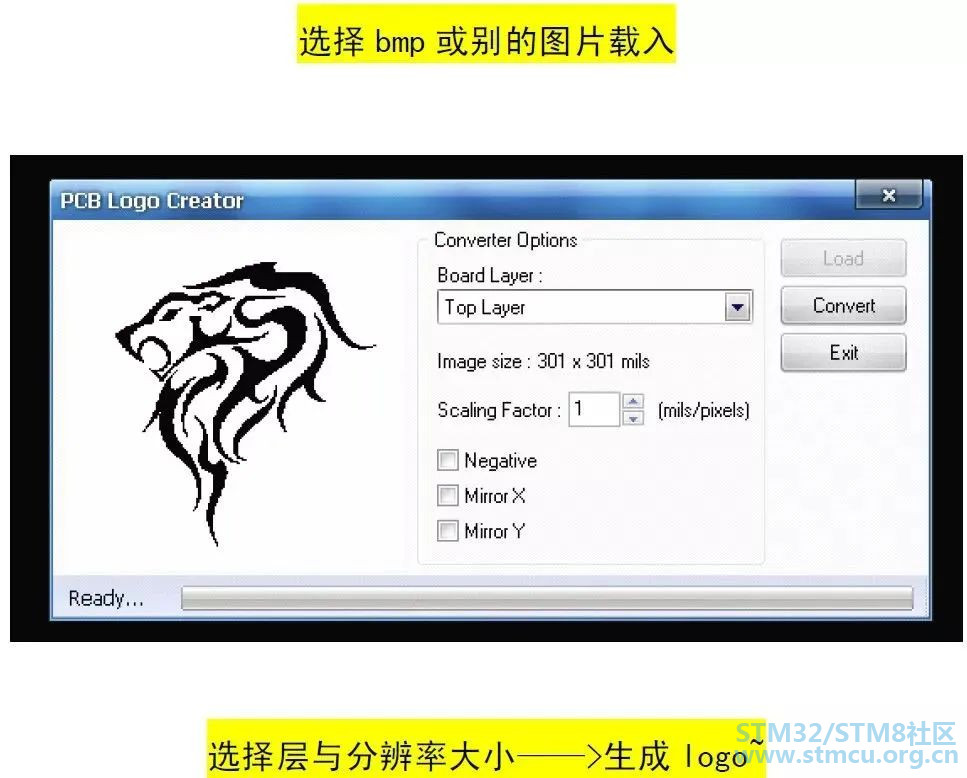

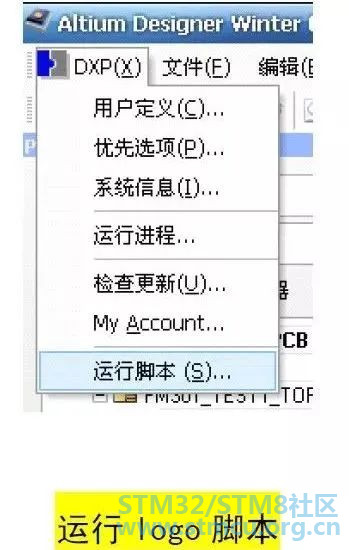

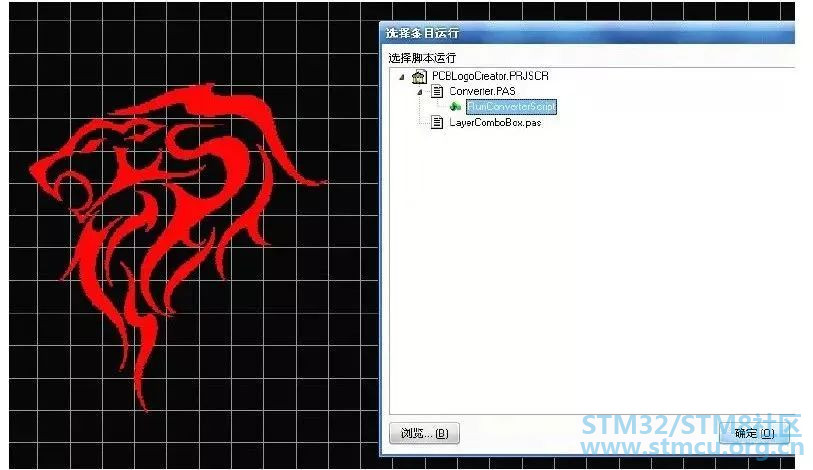

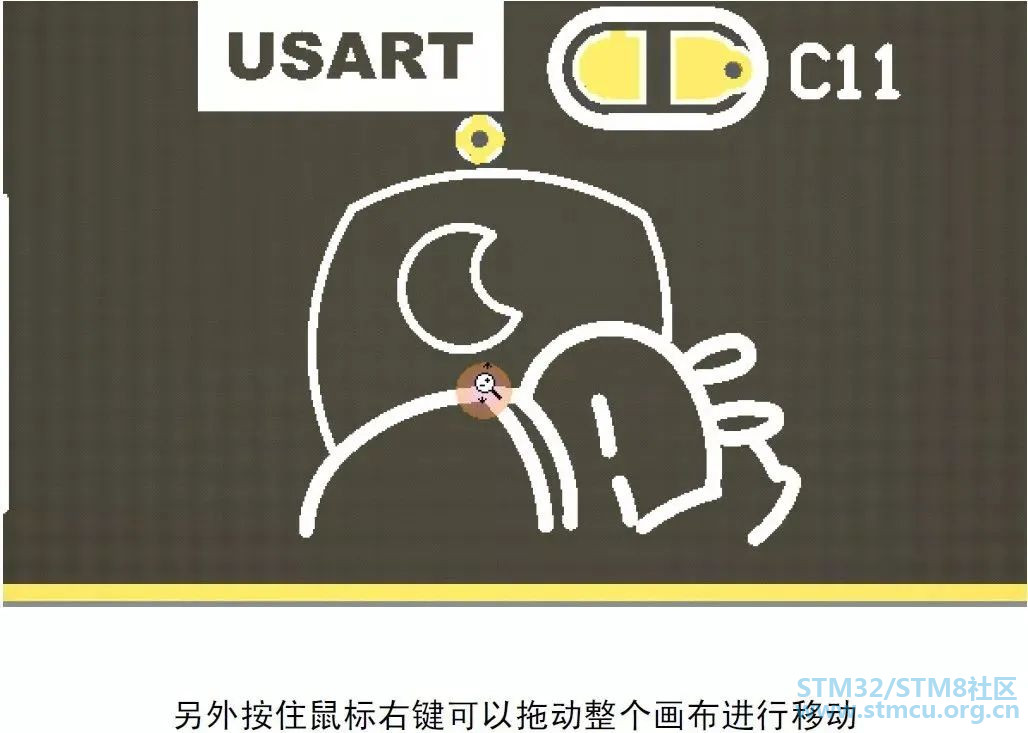

复杂图元（logo）PCB制作

! e$ @9 d8 r7 t1 N% R

: g: E' I8 y1 G, u) L5 W) P

( X8 _" O  r/ L3 E' i4 f0 k

09
. }: H# ^& O) B% W栅格设置与捕获

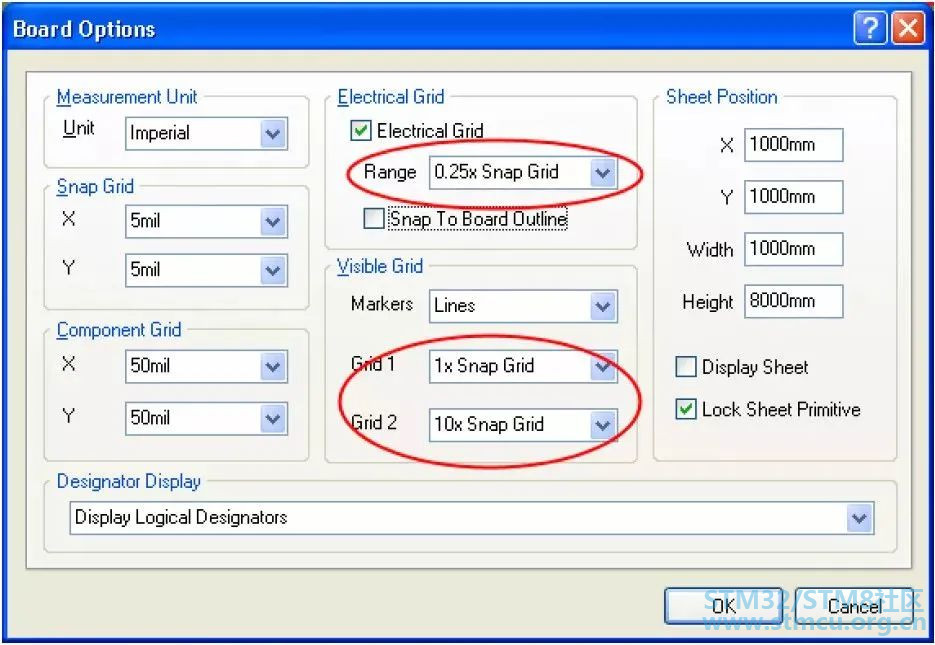

在Altium Designer中可视化网格和电气网格可以按捕获网格的倍数来设置（Design>>Board Options）。
# a) ^: p% \  ~

+ e1 v3 q/ B+ ~  z7 s( J, l  m

10
2 i; t+ O  s3 m8 y丝印文字反色输出及位置设置

+ _& i, s% `6 E& u
, M; R) U6 M1 E- r- z

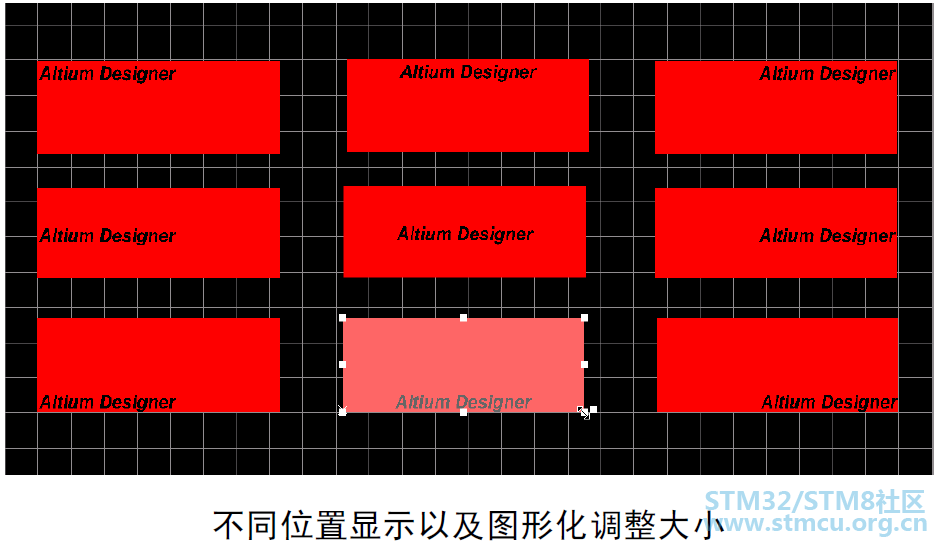

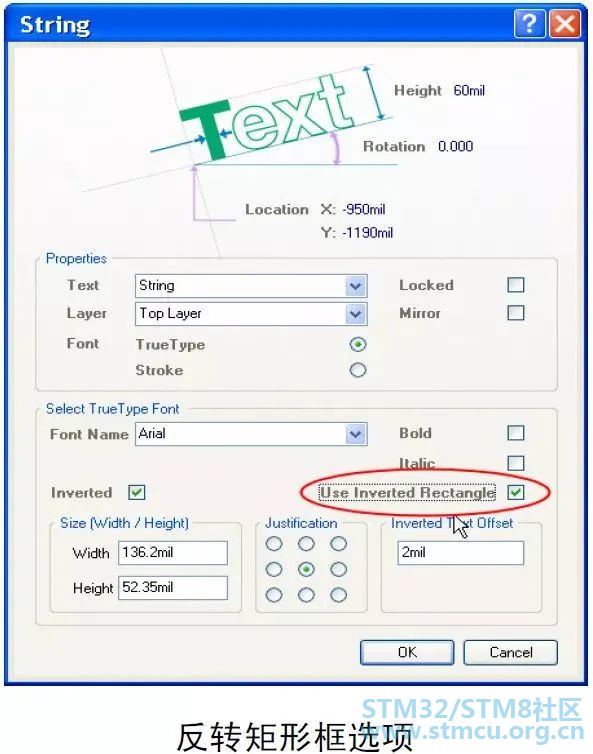

PCB编辑中增添了新的有效字符串属性框选项，新的选项可以为使用了True Type字体的反转文本定义不同矩形边界范围，而不是如原来使用反转文本本身的边界。

反转尺寸（宽度/高度）：设置反转文本矩形框的宽度和高度；
8 I- z! Y( O* Y7 m& w版面调整：定义文本框中文字的相对位置；
反转文字的偏移：定义反转文字相对矩形框的偏移量。
2 i. T9 [3 }. S; U" r

7 g& A3 \; P8 I' J0 V$ \

  P5 A9 h  y6 s* ^: _
2 H" Q3 q: T) K) d- R/ N; G

11
各种~多边形填充

  J& x, L; e- T- ^" M' v

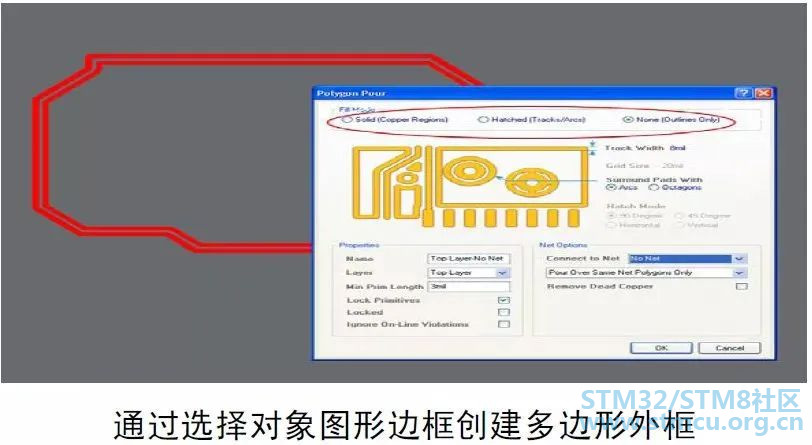

使用以选择对象定义多边形形状功能使得用外部资源（如DXF、AutoCAD等）来创建公司Logos或多边形非常容易。多边形形状的定义分两步：首先从菜单Tools>>Polygon Pours>>Define From selected objects定义多边形区域，然后右键点击多边形填充区域并从弹出菜单上选择“属性”选项，就可以在对话框中设置填充模式了。
- m$ {( G/ Z" N- T+ o, f5 ~

$ P2 ^/ J) H: @1 ]/ [9 D) Z

' p& |) l* R* D3 t0 l2 H5 ?0 f
. l  b7 g2 M' O+ D% I

12

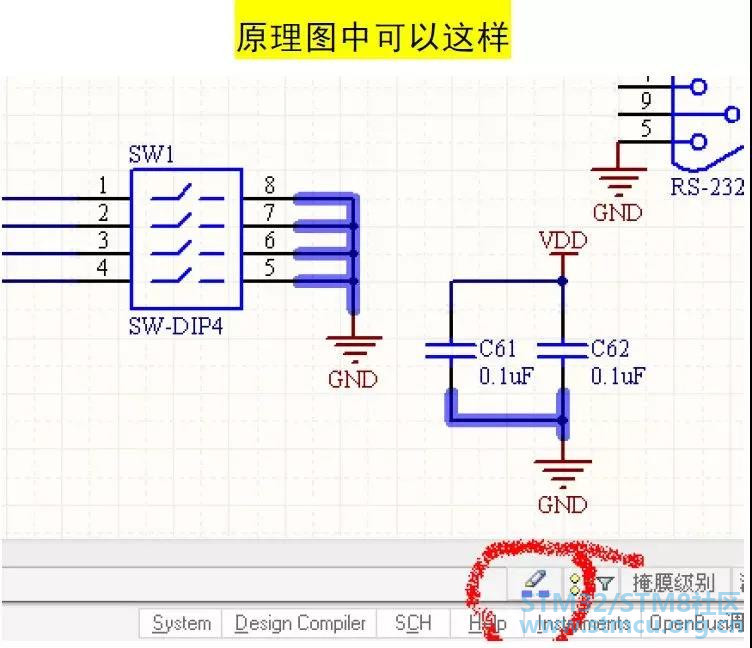

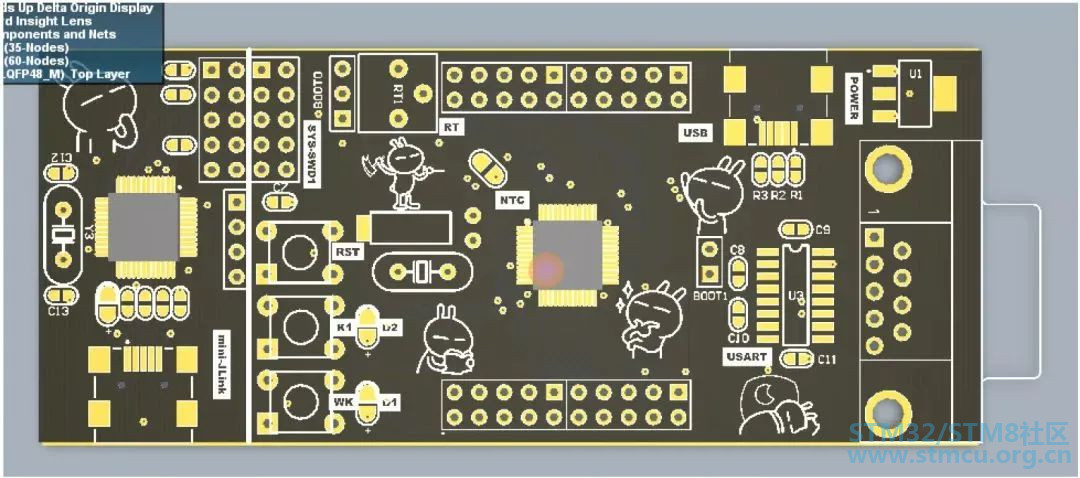

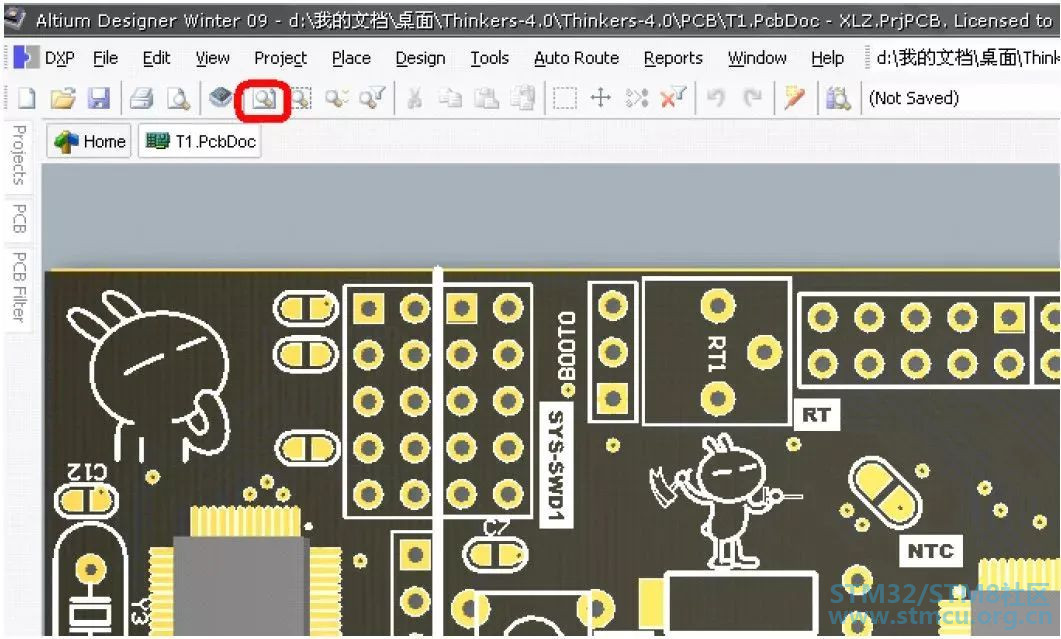

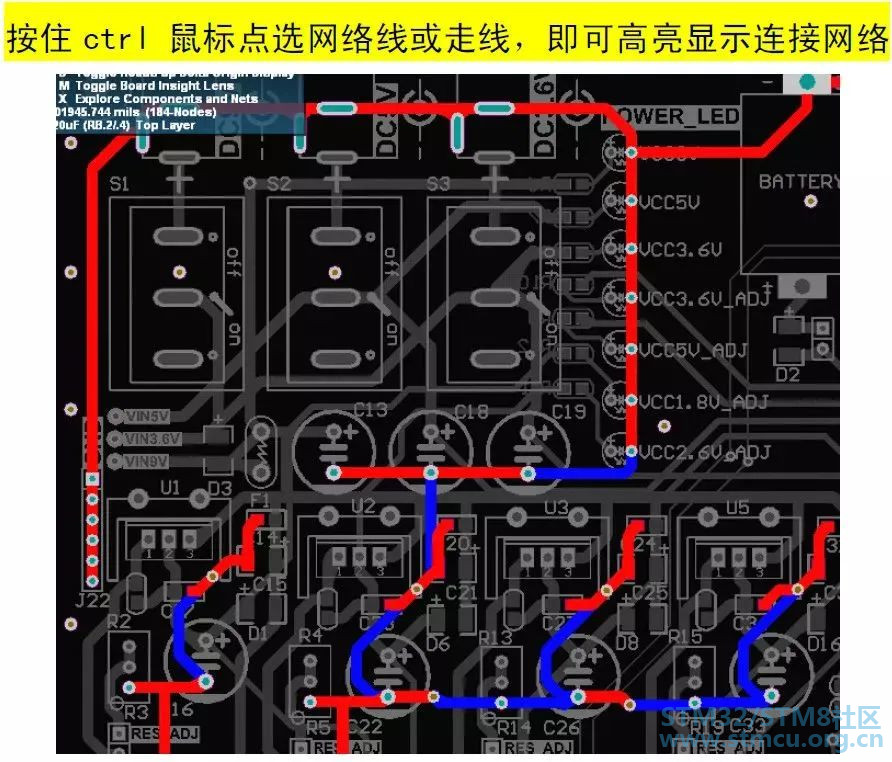

& v2 u) Q9 k1 L0 b$ WPCB中高亮选中网络

6 B6 ^: e  r0 C% A: Y

, k# ~2 c& ^. J$ b6 ]: q

13
2 e' Q) v6 w) q( t单层操作与定制操作

* X% N5 b0 i. j! B8 i0 L, A
6 [# @7 ~, U$ C" c3 z* q7 l

对于纷乱的器件布局，已经很是麻烦如果要在混乱中走线，实属不易，在 AD 中可以使用shift+s解决这一问题（PCB编辑状态下）：

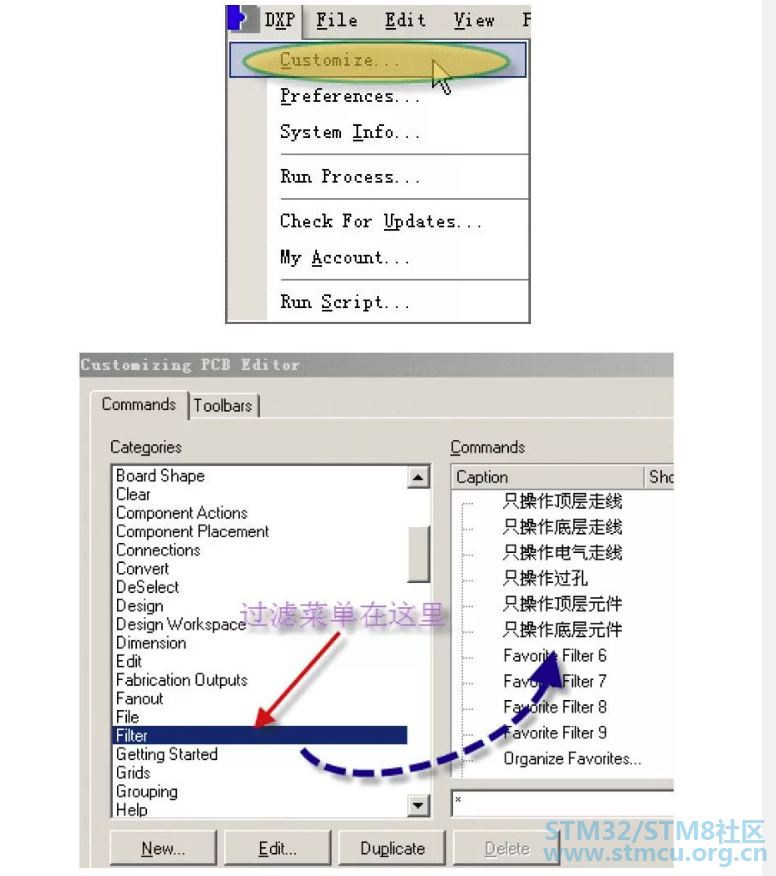

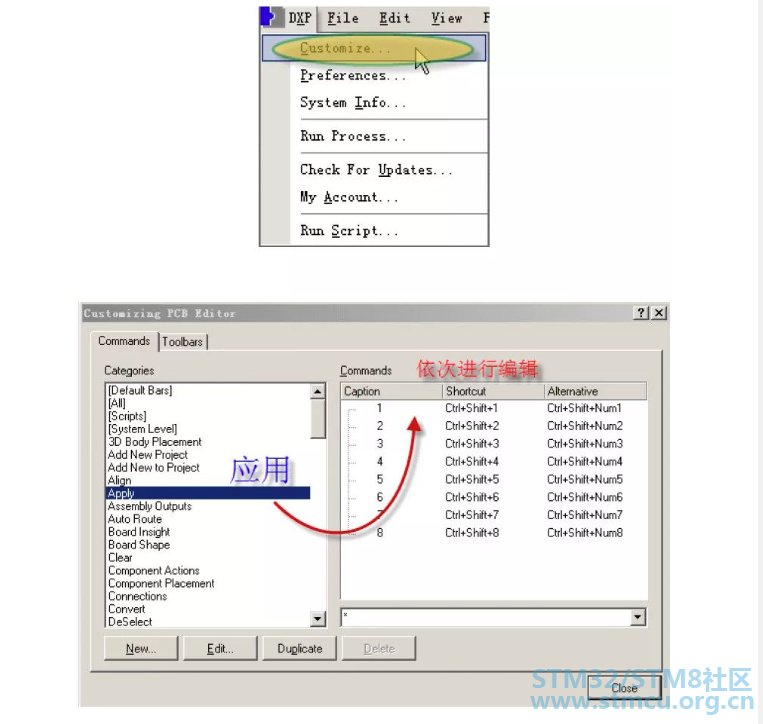

另外从网上学会了定制方法，开始比较麻烦，但是学会了会很实用。

方法是：

! B$ I. ~& d$ j) S5 V% C5 B

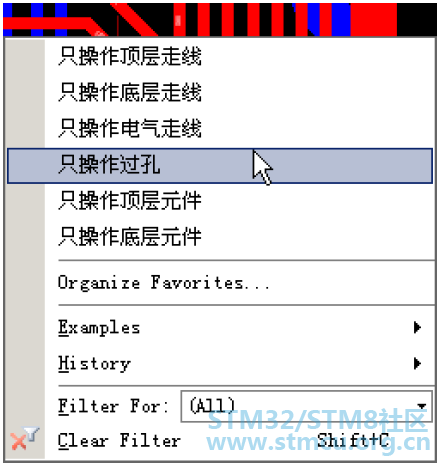

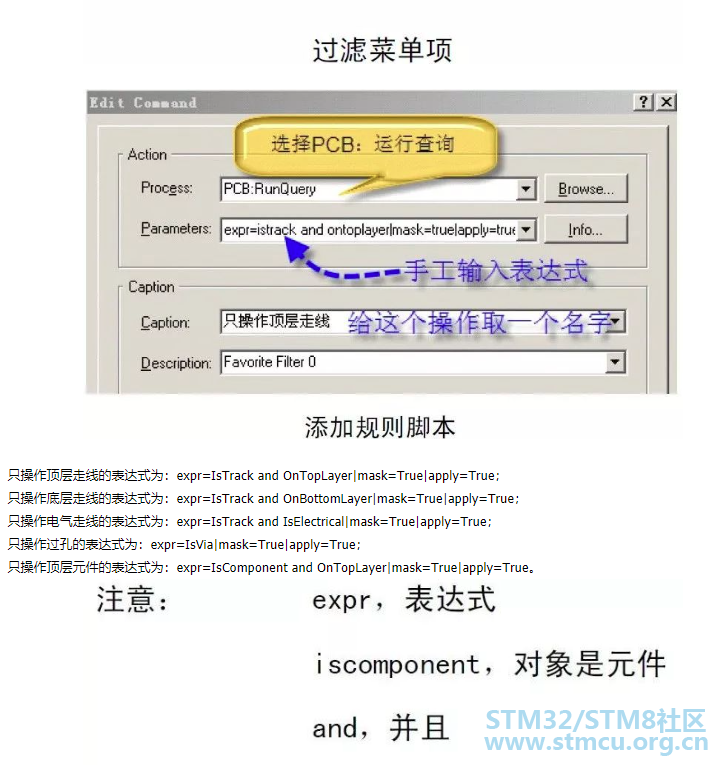

只操作顶层走线的表达式为：expr=IsTrack and OnTopLayer|mask=True|apply=True；
+ p3 p9 ^- j, a  @. {9 ?只操作底层走线的表达式为：expr=IsTrack and OnBottomLayer|mask=True|apply=True；
2 @( r7 e& m# \只操作电气走线的表达式为：expr=IsTrack and IsElectrical|mask=True|apply=True；
" q- B* l$ ?. t( W只操作过孔的表达式为：expr=IsVia|mask=True|apply=True；
只操作顶层元件的表达式为：expr=IsComponent and OnTopLayer|mask=True|apply=True。

订制若干种过孔尺寸，以小键盘区的数字键做快捷键，3表示0.3孔径的过孔、4表示0.4孔径的快捷键5……，这样你想用任一种尺寸的过孔，都可以很方便地调出来。我知道AltiumDesigner本身可以通过快捷键“shift+v”在走线过程中调用你填写好的各种尺寸过孔，但我单独放置过孔，要想改尺寸的话，要按Tab键后改写过孔尺寸的数据，非常麻烦。改用下面的方法：
  C; Z# _% V1 i5 _. t

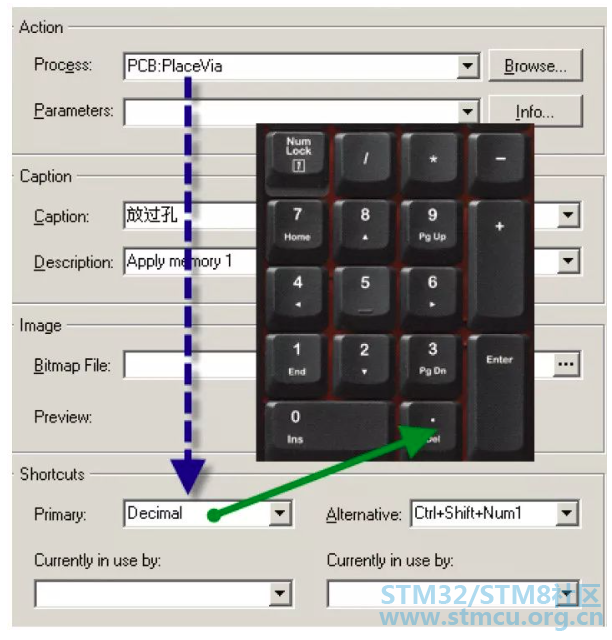

本来 Altium放置过孔默认用快捷键“P”+“V”，我现在用小键盘区的“.”来实现同样的功能：

/ i+ E0 M9 c/ C' g! p& `

5 b  B- U* Q6 `2 {, |! _

14

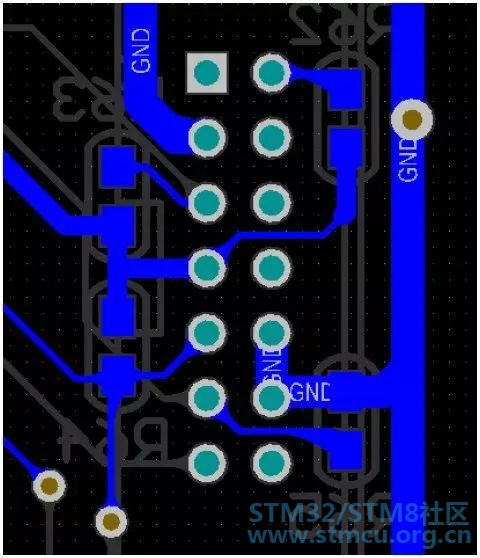

多层线的操作

$ H& k2 V; ]% @

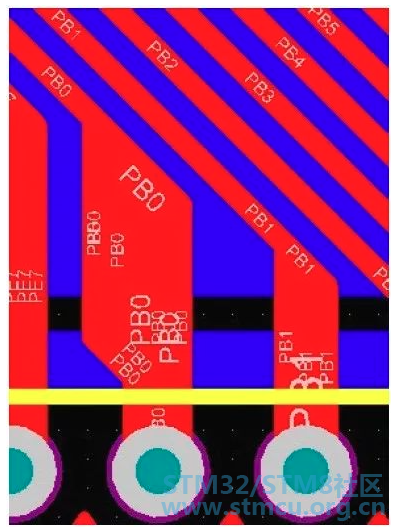

有些人问这样的线是怎么画出来的：
# P4 }6 W' C3 ?/ i  B% @

答：一根根画出来的。

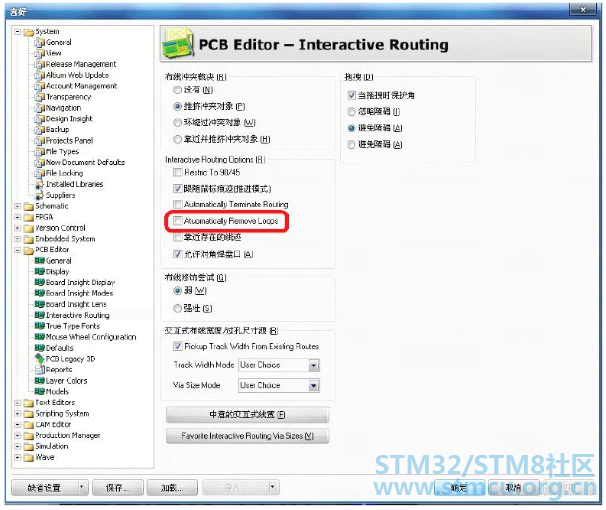

% \/ s8 f% t! s6 p4 U: a/ g如何设置才可以使线重叠？Preferences、PCB Editor，Interactive Routing，Interactive Routing Options，Automatically Remove Loops选项取消即可：
& Q# ]4 A6 m7 u4 L" H

不一根根画的话也可以，Place-Region，放一个多边形区域即可，不过要小心哦，不会自己添加网路的，会变绿。

7 f9 Q7 n* x7 m' M' `

15

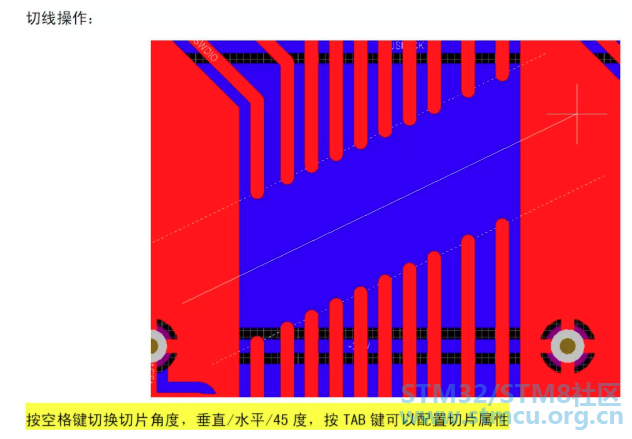

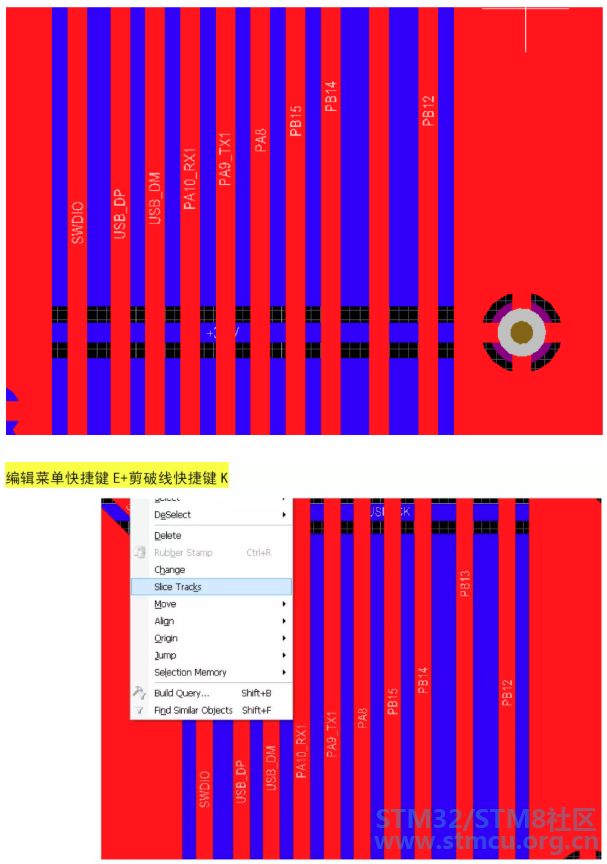

走线切片的操作

7 l" z+ f4 ?! [1 K6 W$ `; S
) s1 y, D& i6 a8 v. T0 W) h

% f1 i: U  X' e+ B2 ]  ], V

/ E1 Q  h' g# h/ s: |
. D2 j/ V4 D5 y, l

16
对等差分线的设置与走线

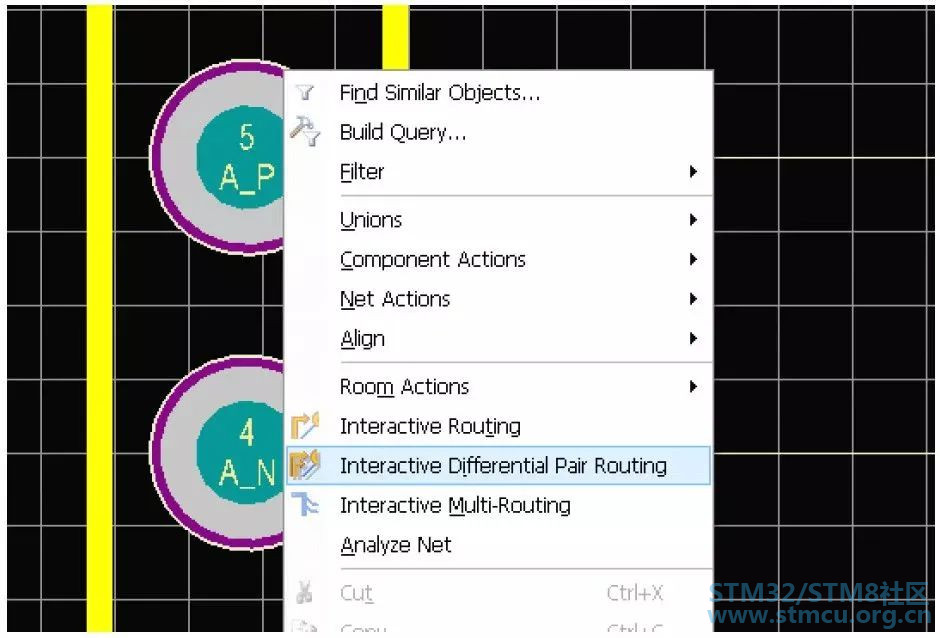

很多新手会听到“差分线”，其实说起差分线并不难，只是布线方式而已，比起之前说过的等长线，要容易的多，不过设置起来有一定规则：

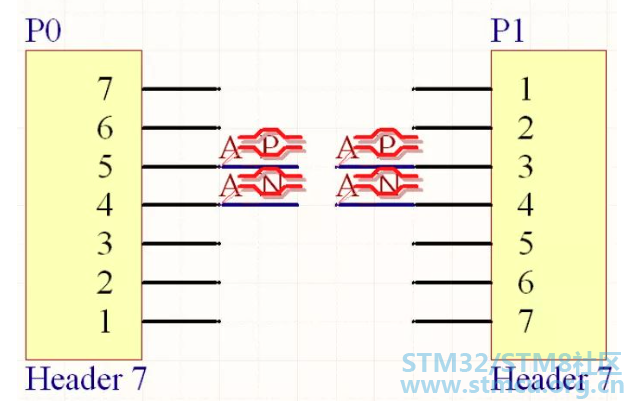

放置元件和绘制差分对信号。差分对命名规则是名称相同，后缀分别标以_P和_N。再选择Place\directives\differential pairs，放置差分对符号。
! N3 A' G8 O; c0 T) F

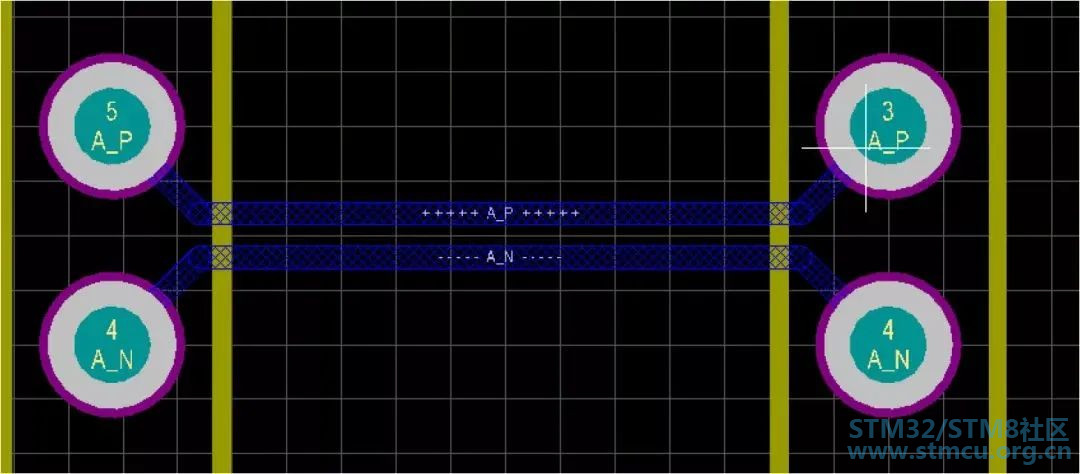

更新至PCB后：

8 g- _( a: d* Q0 k) ^% J& G- E这样就好啦~
- K# [' u/ M* I

* s& i2 K5 D8 z  L# p/ Y

17
3D显示操作

1 X  G% z1 ^9 f, u, c* Q# g1 M1 ^
' Z7 p9 |1 C' Y9 F: Z6 \% R

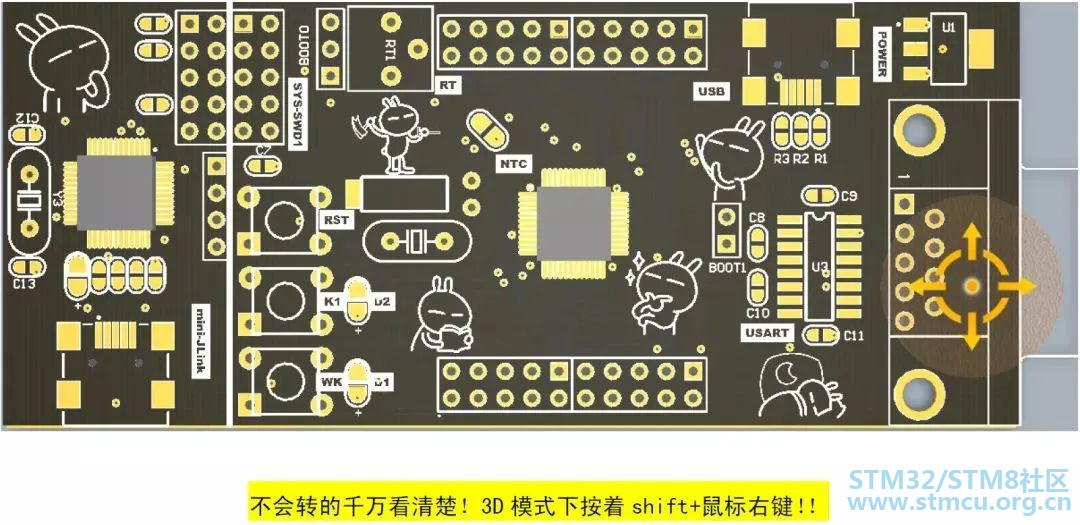

您的主窗口可以同时以2D和3D的方式显示。在2D和3D之间切换可以快捷键"3"来从一个2D视图切换到上个3D视图；按"0"拉平。Shift+right+click +drag可以旋转您的3D视图。
. S. |( G1 x5 H2 `

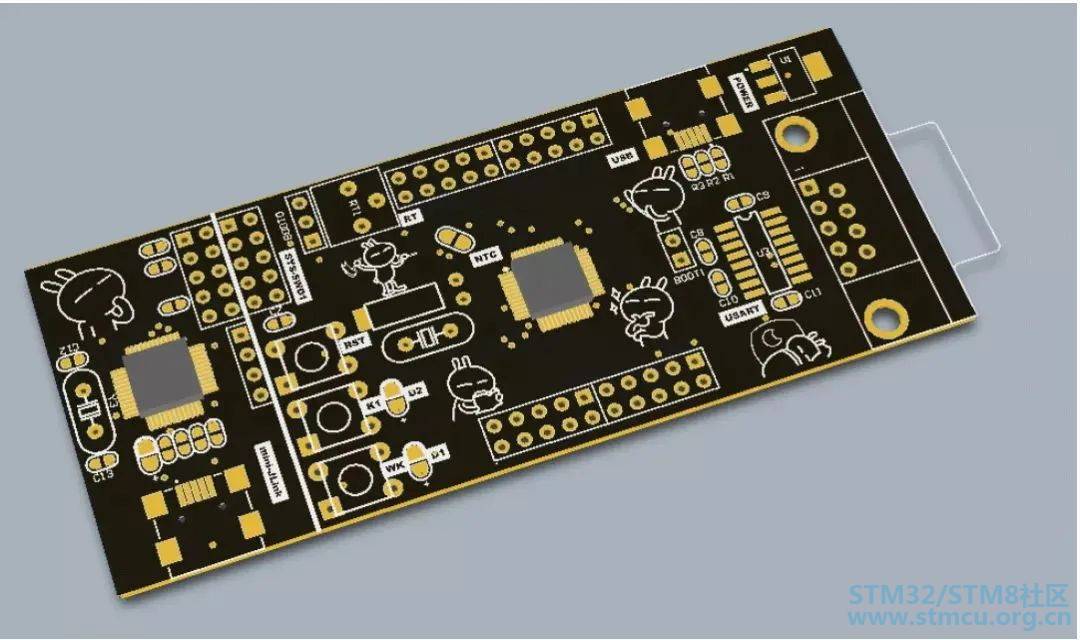

哈哈~在此展示作者的新设计的板子~带JLINK仿真器的STM32F103C8小板~

/ \. S- P) S- H5 W

18
快速放大缩小视图

) g0 K! P8 l9 Q  C5 w. v

有很多方法放大窗口，真正比较实用的就3种，以下做下介绍：
1、全界面视图；

2、ctrl+滚轮（鼠标中心为中心放大与缩小）；

3、长时间按住滚轮变为放大镜形态，前后拖动鼠标~即可快速放大缩小。

差不多了，想到的零零碎碎的小技巧就写到这里，截图或者找图也蛮累的，有空也会更新一下把另外的妙招写进去的~个人认为除了编程之外，作为一名嵌入式工程师（或许也不这么叫吧，我们公司硬件工程师就要包括下位机所有的软件和硬件的，只有上位机才称为软件工程师的）应该熟练掌握画板这一项技能。希望大家多多交流，把好方法留下~这样才能多学多用啊~

+ b/ N2 J+ |# r  S# e+ s) W

签到

还有一个平常经常用到的快捷键，"V+F","V+D",特别是有导入其它元素时，例如导入CAD的板框，有时因为坐标点问题，导入后会看不到，这时"V+F","V+D"能迅速让你将图形显示到当前。
