Stduino Uno/Nano-37种传感器（一）3色LED模块

  @+ a' j0 G/ T  @9 d本文转载自：http://www.stduino.com/forum.php?mod=viewthread&tid=23&extra=page%3D2
! w6 m8 i6 \: l) V8 s2 x6 z
1 C1 L' W1 T1 h* C


关键词:
51、stm32、arduino、stduino、单片机、stduino UNO&Nano、三色LED模块

说明：

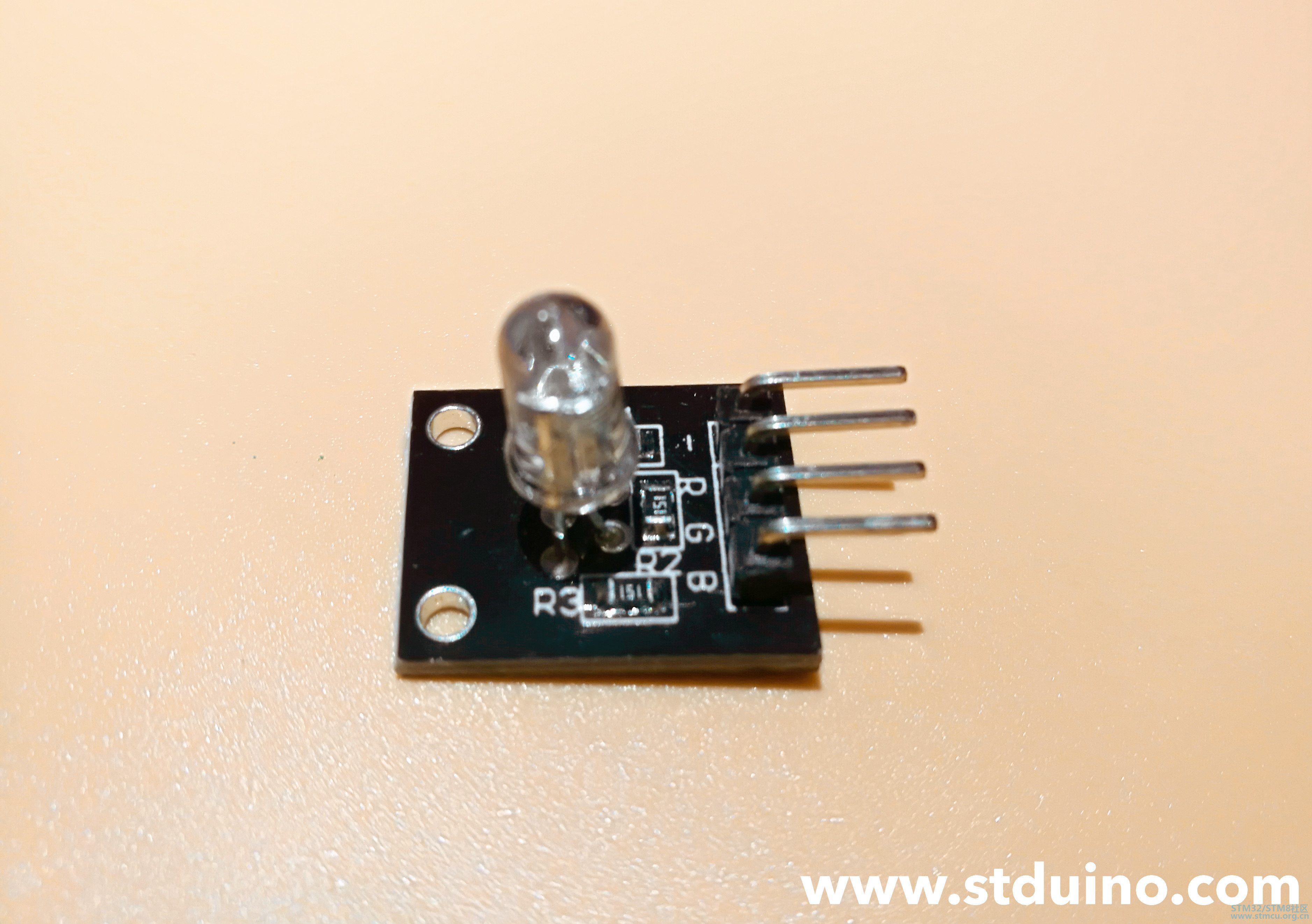

& e0 C1 B; w1 v. `9 Y$ F! ?三色LED模块由一个全彩LED制成，通过R、G、B三个引脚的PWM电压输入可以调节三种基色（红/蓝/绿）的强度从而实现全彩的混色效果。用Stduino可以对模块进行控制，从而实现酷炫的灯光效果。R、G、B分别对应控制红、绿、蓝三个LED的引脚。

  t. @3 z# T7 @  W! o3 D

' W& c& {7 b% ~, `* A  _实验目的：
LED实现由绿变红，由红变蓝，由蓝变绿。
+ k1 B) T; Y+ x$ [4 Y3 h! t
器材：
四脚三色LED灯模块、面包板、Stduino Uno/Nano、杜邦线

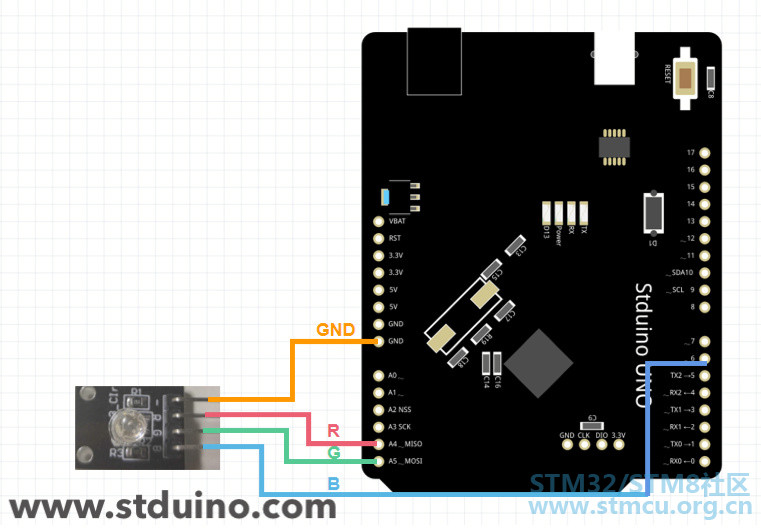

3 X0 z2 Z. H) O& J* }电路连接：
: i& l3 n/ [4 Z' H  J/ ?5 W% D; n% o
3 u) A. ]/ [: H
* }6 Y' N2 U& d* f' x
: P* y2 u7 ~' p; M+ y连接说明：
: F# m, a1 w0 Z: r没有找到合适的图片，因此用截图代替。LED三色灯模块一般有四个引脚，其中为“-”接GND。
另外三个分别接Stduino Uno板上能够PWM输出的引脚即可（即引脚编号后带波浪线的）。
在这里是A4接红色LED引脚，A5接绿色LED引脚，A6接蓝色LED引脚。


: Y; b1 K' ~1 K3 ^4 H( K; U代码展示：

1. int RedLED = A4;

2. int GreenLED =A5;
   2 k- ?2 }2 D4 p  A4 L  W9 d/ r
3. int BlueLED = A6;

4.

5. void setup()

6. {

7.   pinMode(RedLED,OUTPUT_PULSE);
   0 Z6 \* k/ }# S; D5 e. K
8.   pinMode(GreenLED,OUTPUT_PULSE);

9.   pinMode(BlueLED,OUTPUT_PULSE);
   * v' b( L7 w3 c
10. }

11.

12. void setColor(int red,int green,int blue)

13. {

14.   analogWrite(RedLED,red);

15.   analogWrite(GreenLED,green);

16.   analogWrite(BlueLED,blue);
    6 |' V! p9 m- {/ [
17. }
    , H3 R8 M6 s+ ?: ]
18.

19. void loop()

20. {

21.   int i,j;
    ( m( `- ]2 Q4 E& B
22.   //绿色向红色渐变

23.   for(i=0,j=255;i<256;i++)
    * Q9 {" N$ s2 x
24.   {

25.     setColor(i,j,0);
    8 m/ L- T; U# G5 n. s2 {
26.     delay(4);

27.     j--;
    ; @8 ?7 V5 w4 V" W6 w, `" C6 {5 W
28.   }
    ) O7 }$ c/ y/ B( j  I* e/ e  B
29.   //红色向蓝色渐变
    # o3 D( g4 @; v+ X6 `/ {# s
30.   for(i=0,j=255;i<256;i++)

31.   {
    5 f' n" ^2 D) \) Y- J
32.     setColor(j,0,i);
    / g# i/ z. R- J
33.     delay(4);

34.     j--;

35.   }
    7 K! J1 Z3 m! A$ n0 h  z$ t" z) a
36.   //蓝色向绿色渐变
    ! \) ~# t5 u4 ?. ?. b% D
37.   for(i=0,j=255;i<256;i++)

38.   {
    & ]+ I7 m' Q' L( u/ ^1 m7 Q% P
39.     setColor(0,i,j);

40.     delay(4);

41.     j--;
    ) o) n( V' a; y# ]& d! t
42.   }

43. }


复制代码

; e' d; [0 U+ L

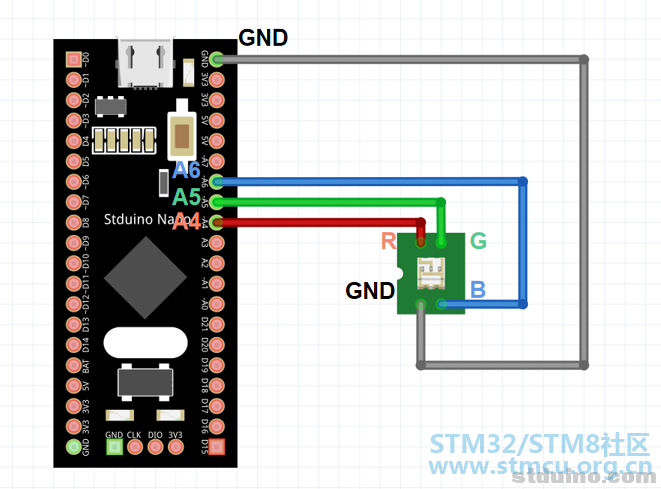

RGBLED接法：
3 g' H" c8 N. [" t# \3 ]" _! y) ?$ D

/ @. K8 U& K- M. A% w) m
