总线概述

! @7 e: X! s6 b6 y% y1 O. H( o计算机系统是以微处理器为核心的，各器件要与微处理器相连，且必须协调工作，所以在微处理机中引入了总线的概念，各器件共同享用总线，任何时候只能有一个器件发送数据 (可以有多个器件同时接收数据) 。

: J# _" ~4 e9 e7 p( F

计算机的总线分为控制总线、地址总线和数据总线等三种。而数据总线用于传送数据，控制总线用于传送控制信号， 地址总线则用于选择存储单元或外设。

7 J1 x/ L% \2 F  [- K

2
1 k" T( f* Z: L

单片机的三总线结构

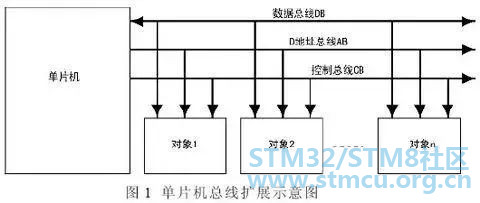

) Y' S. T; K( ?51系列单片机具有完善的总线接口时序，可以扩展控制对象，其直接寻址能力达到64k (2的16次方) 。在总线模式下，不同的对象共享总线，独立编址、分时复用总线，CPU通过地址选择访问的对象，完成与各对象之间的信息传递。

, q* i1 G! t3 b
( w0 R5 r) X  V4 O

• 数据总线：51单片机的数据总线为P0口，P0口为双向数据通道，CPU从P0口送出和读回数据。


• 地址总线：51系列单片机的地址总线为16位。为了节约芯片引脚，采用P0口复用方式，除了作为数据总线外，在ALE信号时序匹配下，通过外置的数据锁存器，在总线访问前半周期从P0口送出低8位地址，后半周期从P0口送出8位数据。高8位地址则通过P2口送出。


• 控制总线：51系列单片机的控制总线包括读控制信号P3.7和写控制信号P3.6等，二者分别作为总线模式下数据读和数据写的使能信号。

  , {- U* b, |+ K5 l" q/ m0 O' Z3 k

* w1 l" m& L! o3 X

4 V3 K, E4 i/ j( q0 z

3

单片机总线时序分析

2 e% |8 j- ]4 j

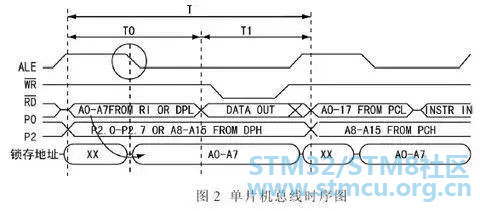

51单片机总线时序如图2所示。从图2中可以看出，完成一次总线 (读写) 操作周期为T，P0口分时复用，在T0期间，P0口送出低8位地址，在ALE的下降沿完成数据锁存，送出低8位地址信号。在T1期间，P0口作为数据总线使用，送出或读入数据，数据的读写操作在读、写控制信号的低电平期间完成。
: O  S5 J; [+ z7 S3 J

! |; Y" o2 z% \需要注意的是，在控制信号 (读、写信号) 有效期间，P2口送出高8位地址，配合数据锁存器输出的低8位地址，实现16位地址总线，即64kB范围的内的寻址。
6 B. {: w! q% C" R' [. x- d2 m8 b由于CPU不可能同时执行读和写操作，所以读、写信号不可能同时有效。

% A1 i1 @0 ?2 m$ T3 K

4

常见单片机编址电路

简单地址扩展

; v& c. @% K- O% |( b

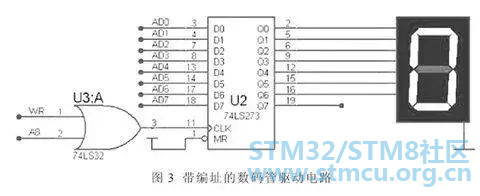

51单片机的P2口可以直接作为高8位地址总线使用，在一些简单系统电路中，常使用P2口直接编址驱动。下面以使用数据缓冲器74LS273驱动数码显示为例，分析P2口编址驱动的静态数码显示电路的设计。一位LED数码显示单元电路如图3所示。
7 i! h% F0 Z1 P" `

: C, `2 ?) J7 V% n/ I& [
3 h3 g5 b0 q/ Y, x4 M9 o: i8 n$ j
: m4 ]( f: G6 D0 P+ q: }. |7 X
& `' \! l8 B) g, Y! }WR与A8 (P2.0) 相或提供74LS273的时钟信号，当执行“MOVX @DPTR，A”指令时，地址信息由DPTR寄存器确定，会出现有效的写信号WR，只有当地址A8为满足“0”时，写信号才可以作为74LS273的时钟信号输入，完成数据锁存。
: L: P& b+ Z# X9 B* j4 mP2口为A8～A15的8位地址线，很容易扩展到8只LED数码管，WR信号分别与A8～A15按或关系连接，每位地址线均为低电平有效，即可实现8个有效地址。
该方案电路简单，但有效地址数太少，不适用于复杂系统设计。

+ e2 `/ r6 j. ]3 |# G$ G0 O

低8位地址锁存

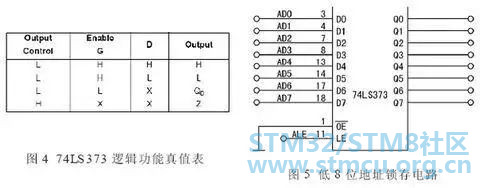

通常的设计电路是使用8D锁存器74LS373实现地址锁存，74HC573与之逻辑功能相同，只是引脚布局不一样，使用74HC573布线更容易。74LS373真值表如图4所示。
8 I: g2 h& j5 z/ m7 z

/ u3 b0 J2 N* n) m$ c1 J: `/ h

; K2 P8 Q& }! ?  V, l( M

+ @; t% j% _7 b% K  U: W7 n
在输出允许OE为L、控制使能LE为H时，输出为跟随状态；OE为L、LE为L时，输出为保持状态。地址锁存电路如图5所示。OE接地，LE接单片机的ALE脚将产生满足时序的低8位地址信号。

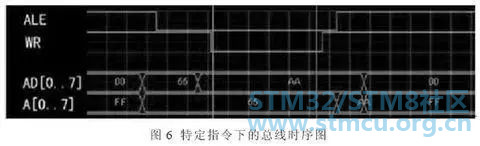

- q* x9 i# H/ K: _1 D. N* w执行以下三条指令会得到如图6所示的时序图：

2 [( }: v1 n; `$ M6 [

• MOV DPTR，# 0FF55H；低8位地址为55H。
• MOV A，# 0AAH；待发送数据0AAH→A (55H取反)。
• MOVX，@DPTR，A；A中的0AAH送地址为0FF55H的对象中会。
  7 \2 U" p& @, H2 l# [$ ^7 U

  ' W* U4 t+ S" p9 ~4 |: V7 U
  $ E) a) ?' ~% E! Q1 x


从图6中可以看出，P0口先送55H，在ALE下降沿实现地址锁存，随后送出数据0AAH，在WR有效 (低电平) 期间锁存器输出低8位地址55H，P0口送出数据0AAH。
" M! M& g, l: s

带译码器的复杂地址接口电路

0 K8 l  C$ X% Y% R6 d% k- i; j9 C

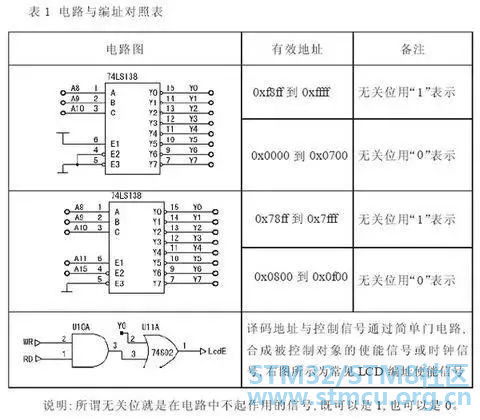

理论上高8位地址线可以产生256个有效地址，如何实现地址“扩展”呢? 地址扩展准确描述是地址译码，例如3根地址线可以译码成8个地址，4根译码成16个有效地址。这里选择3-8译码器实现地址译码，电路图以及对应的编址如表1所示。

; I: A8 T9 [% @& |

5

单片机总线编址电路实例

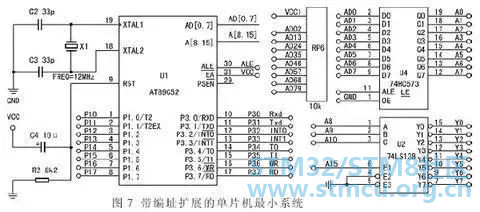

5 a1 u! o! Y3 {带总线扩展接口的单片机系统，包括外部32k RAM扩展、LCD1602接口、输入输出口。带编址扩展的单片机最小系统电路如图7所示。

8 |4 E  p$ T+ m: q6 ]& T使用74HC573锁存低8位地址；74138实现8个地址扩展，74138的A、B、C接A8～A10，E1接A15， E2、E3接地常有效，得到0F8FFH到0FFFFH8个地址 (无关位用1表示) 或者8000H到8700H (无关位用0表示) 。32k RAM接口如图8所示。
) O# T6 c2 P* ~7 P/ q: O

! E2 r3 _5 d0 N0 j

7 Q. R2 V- Y6 \/ d1 O4 C0 ~5 I

  s$ h( W$ u  {8 r2 x& M& a

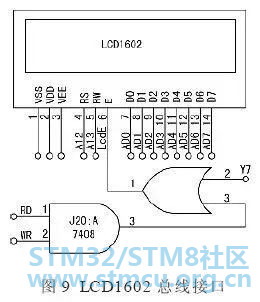

& y% l+ l9 ?2 Z# t7 Y' _7 OD0～D7接数据总线P0口，地址线A0～A14接单片机地址总线低15位，单片机地址线A15接RAM片选信号，低电平有效，这样RAM地址分配从0000H到7FFFH，与74138译码地址不冲突。LCD1602接口电路如图9所示。
( m' V1 K& N0 ~4 k

. }" @8 q3 |" w% d+ ?

$ a% M$ m# g. p; R

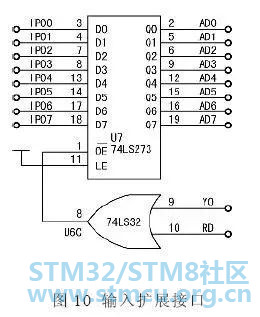

RS、RW分别接A12、A13，使能信号编址为Y7，这样LCD的四个驱动地址 (数据读写和命令读写) 为0CFFFH到0FFFFH (无关位为1) 或者8700H到0B700H (无关位为0)。有些时候单片机引脚不够用，还要进行扩展，输入口扩展电路如图10所示。

! v# F; O) U7 Q! a

" i4 h. M7 ]: t7 j% |

- i& b' Z" `5 i# K% c9 J利用74HC573 (74LS373) 的高阻态功能，将其输出Q0～Q7接P0口，在满足总线地址读操作中，可以把输入InPORT的数据读入单片机的累加器，地址为0F8FFH或8000H。输出口扩展电路如图11所示。
! N% f4 }2 @, F  i6 V/ m2 j4 `8 _

. e0 z- y$ M" k" E7 H

利用74LS273数据锁存功能，在满足总线地址写操作中，可以把单片机累加器里的数据写入273锁存输出，地址为0F8FFH或8000H。由于所用控制总线不同，可以和输入共用地址。

& e2 f. X( B$ Y7 {# h, O( S& l
4 `% X" \# U+ G3 C% q  d

6

结束语

总线扩展是设计单片机控制电路必须掌握的技术，大量的特殊功能IC都支持总线接口， 如ADC0809，TLC7528，DDS器件AD9851等。

总线接口的要点就是在严格的控制时序下，总线被分时复用，以实现复杂系统设计。
