37种传感器（九）继电器模块+Stduino Nano&UNO
- o$ D' w; b6 [0 G' p3 Z

关键词：
) [% ^& E1 W6 r8 h$ f51、stm32、arduino、stduino单片机、stduino UNO&Nano、继电器模块
2 f6 e! o3 X8 D
+ ?# z1 x6 w2 k3 z4 G
说明：
单片输出输入的电压在3.3V到5V之间，而生活中常用电器很多是12V、220V甚者380V。大电流具有危险性，不能用单片机直接控制。而继电器是一种电控制器件，能用小电流去控制大电流，从而扩展了单片机的应用范围，能在电路中起着自动调节、安全保护、转换电路等作用。

8 ~* j! e% N6 `& k4 A" {
* v5 r0 \7 L4 W( E单片机控制：
6 n0 U; C, a. @2 l6 g1.负接线引脚（-）：通常连接到信号源的负极。
2.正接线引脚（+）：通常连接到信号源的正极。
3.开关（S）：单片机用来控制电压输出的引脚，通常连接I/O。
! U# c/ A3 t+ n, a

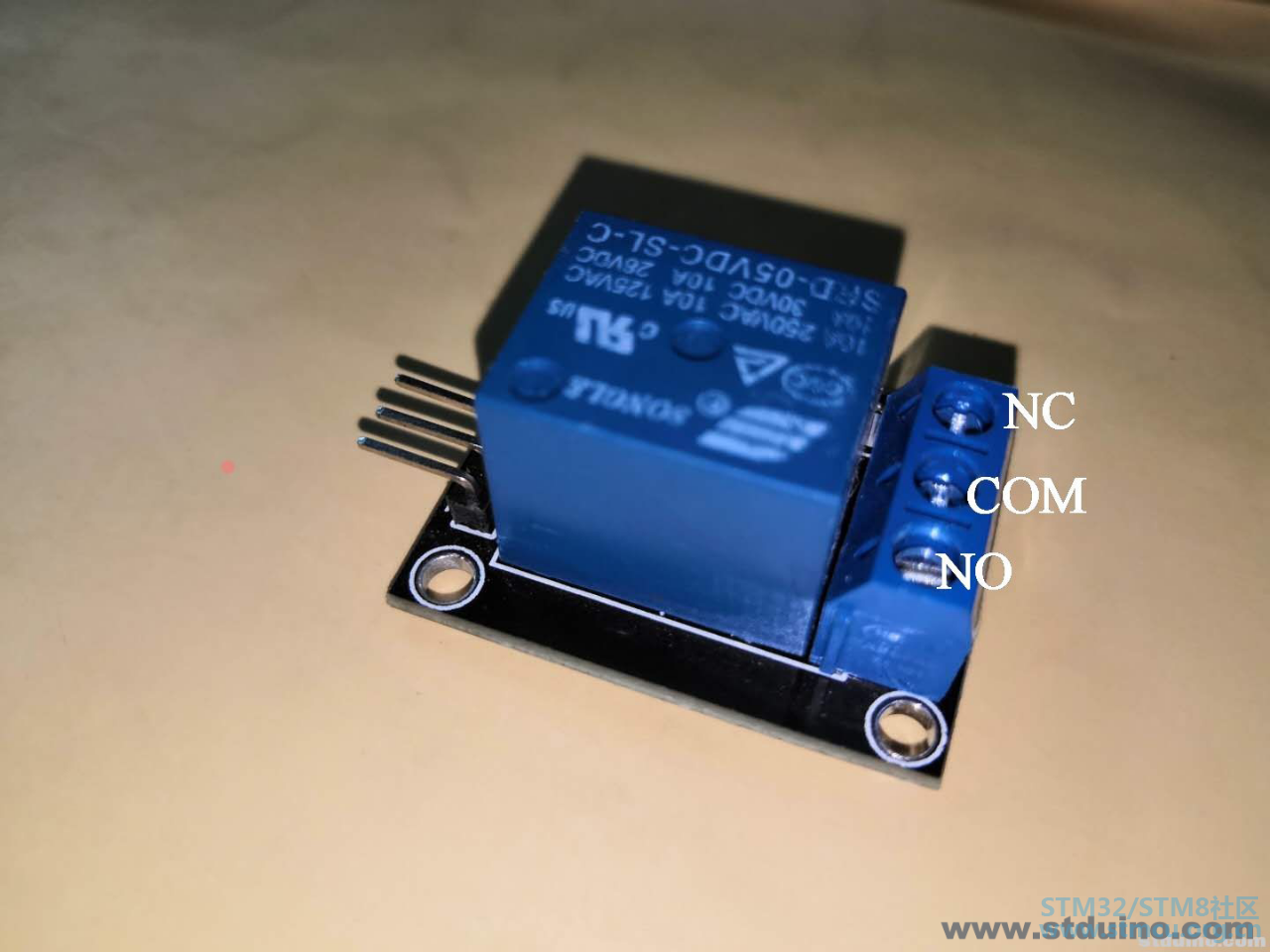

# |/ F2 r: I5 v5 u6 f+ F被控制外部电路：
* l. J9 @! L0 N+ u/ e; B6 S% W4.常开点（NO）：该引脚正常时不连接到公共端，在继电器被激活时连接。
5.常闭点（NC）：该引脚正常时连接到公共端，并在继电器激活时断开。
6.公共端（COM）：在大多数情况下，此引脚连接到驱动应用的电源地。

/ w3 K- B8 v) Y
实验目的：
常规实验是利用继电器控制12V电机开启，除了需要购买直流电机以外，还需要12V电源。
由于条件所限，我们这里以控制有源蜂鸣器为例，电源由单片机提供。
; ?) E1 e+ t! T其原理是一样的：将继电器串联进电路，通过继电器来控制电路的断开与联通。
) T/ \. w' [6 z8 b" W5 p; K

器材：
4 d$ o1 T/ E: W1 _2 ~5 V8 JStduino UNO/Nano、杜邦线、继电器模块、有源蜂鸣器模块、螺丝刀
/ R. {# y( _& b" S" H

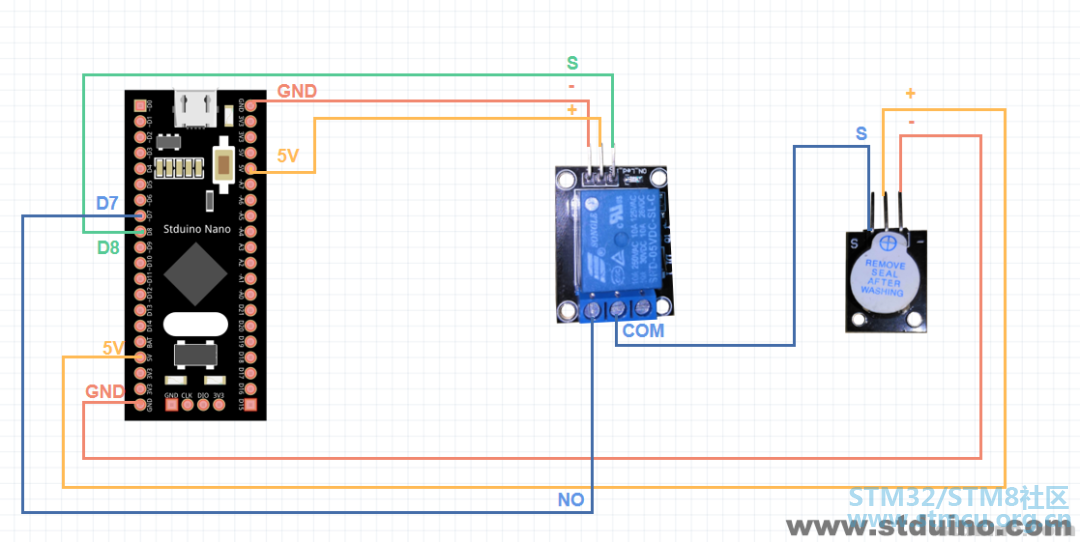

电路连接：


代码展示：
  @9 F/ E$ a  o. W' t# ^

void setup()
{
pinMode(7,OUTPUT);
& m7 E6 \: B. u% D: m9 H9 ^pinMode(8.OUTPUT);
! l  |, o$ M2 E! v8 P2 g+ S+ {}

8 ~, w7 `% A/ B% \- o7 ^- \6 `void loop()
; `! J5 R/ I" S+ w# U{
: o* P. C! ]9 f, i, O    digitalWrite(7,HIGH);//保持有源蜂鸣器运行状态

$ Q2 @7 z) q) J0 ~1 P1 e$ H    digitalWrite(8,HIGH);//吸合继电器
) ?& J- v6 D, M/ j: O    delay(1000);//延时一秒
    digitalWrite(8,LOW);//送开继电器
    delay(1000);//延时一秒
  q# z$ B5 @, W}
, b; x8 ?. ^4 v% W- _" u2 E: X% J

! f! m2 q5 u& Q* J+ k! H& \
: R1 ?4 ^- l- I' M5 T, k& ~; H% R
& |! @$ w9 |# ]

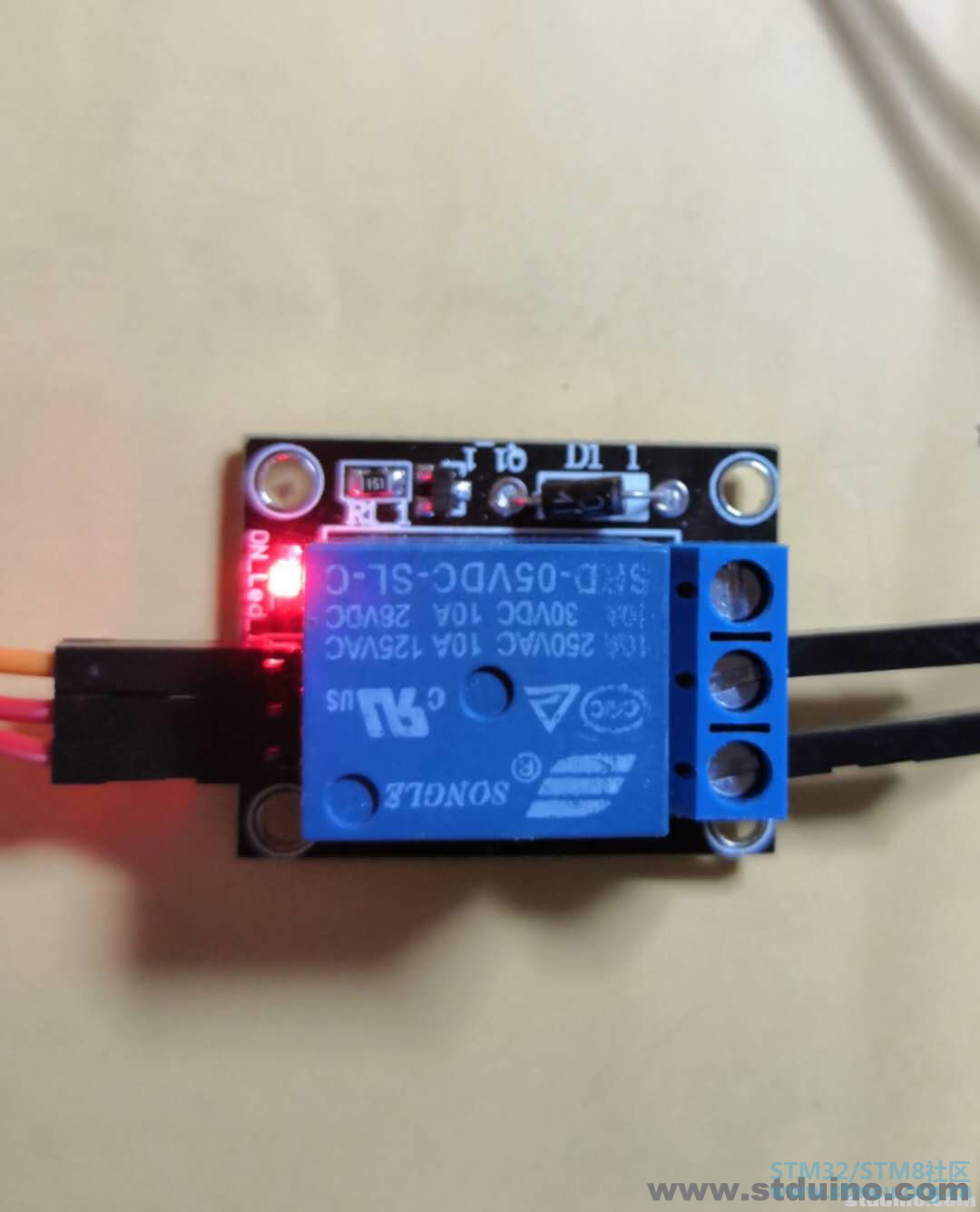

1 d% L& M+ N4 A6 n实验效果：
8 ^( S: F. k: J3 [
