37种传感器（十）手指心跳监测模块+Stduino Nano&UNO
* {" Y+ n" Q- h7 x$ J6 w

关键词：
51、stm32、arduino、stduino单片机、stduino UNO&Nano、手指心跳监测模块

说明：

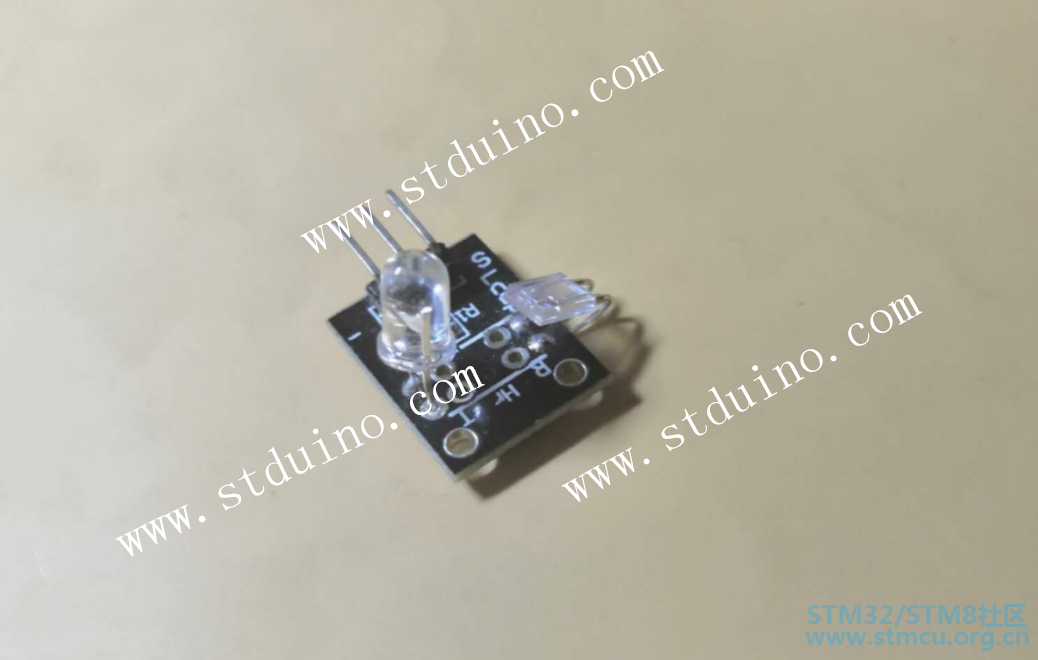

: ^. V. S0 a5 f! ], _3 y0 a心跳检测模块，由一个红外线发射LED和红外接收器构成。手指心跳监测模块能够测量脉搏，是这样工作的：当手指放在发射器与接收器之间，红外发射LED发射的光将穿过手指，到被接收器接收。而血压会随着脉搏变化，导致红外接收器接收到的光通量也会随之变化，因此可以通过红外光接收的情况来统计监测心跳。

实验目的：
; g! ~  m# {( B1 c% K1 k7 `9 ^& o$ U利用手指心跳监测模块记录心率。

器材：
, h+ j, |% D8 a, YStduino UNO/Nano、杜邦线、手指心跳监测模块

电路连接：

代码展示：

1. <font face="Arial">int ledPin = 13;
   0 E0 @+ ?7 ]( H2 _$ a
2. int sensorPin = A0;
   3 C  E! l$ q" R. B2 P& J
3.
   ( n% n1 m/ a1 R' v2 U' k$ x
4. double alpha = 0.75;
   7 c. ?* D: \' N$ M3 |
5. int period = 20;
   ! e9 R0 g( M" S. C7 c# [4 O
6. double change = 0.0;
   ' y, o2 K# v! Q  l# q  b3 h3 a
7.

8. void setup()
   * r+ @- p; ~7 b/ M# ~! g1 u
9. {
   # I' s9 I- _+ ^  L7 Q
10. pinMode(ledPin, OUTPUT);
    . f2 u& H( I* N  |4 K; W8 P$ q
11. pinMode(sensorPin, INPUT_ANALOG);
    6 C; u2 ~( A  O+ \
12. Serial.begin(115200);
    9 r, b$ I* k& g! N# M( p
13. }

14.

15. void loop()

16. {
    * I2 W% `0 V0 s& T9 L- h2 s, R
17. static double oldValue = 0;

18. static double oldChange = 0;

19. int rawValue = analogRead(sensorPin);

20. double value = alpha * oldValue + (1 - alpha) * rawValue;//这个平滑就是取本次和上一次测量数据的加权平均值
    8 Z% |0 p7 S" V  N" I5 @& n% Z
21. Serial.println(value);
    1 ~: u) Z* j/ o. m
22.
    8 H! [0 b# c% h, `) v2 a
23. oldValue = value;
    3 D3 h1 L1 L  l8 h. B
24. delay(period);
    4 R4 b5 @0 j# |* A  T/ e
25. }</font>

复制代码

6 y8 s$ f7 P* w0 F+ z7 {

实验效果：

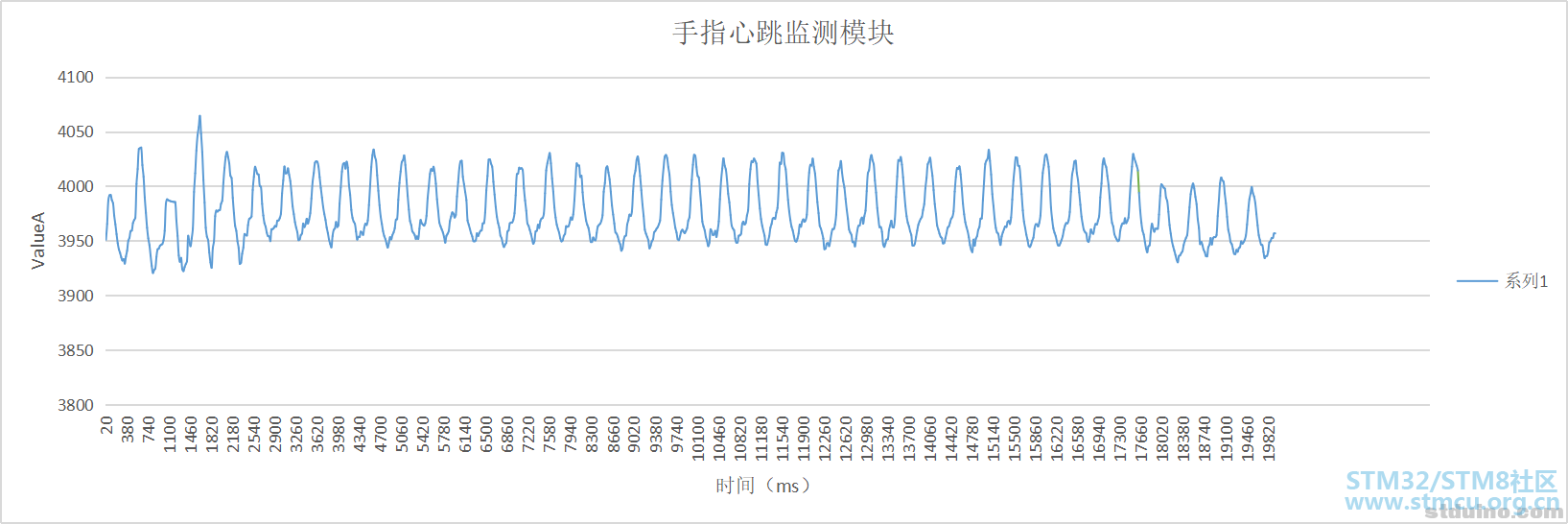

- @7 ?: s9 p% z; z, D- ?, `) K9 b$ R将串口输出的值复制到EXCEL中，可以得到以下的折线图。可以看到，在大约16秒的时间里，出现了32个波峰。这一方面说明心跳有点快，一分钟达到了120下。另外，这种监测器只适合学习，不适用于任何医疗用途。
