【更好用的单片机】【Stduino】Stduino学习(十二)火焰传感...

[复制链接]
stduino 发布时间:2020-7-31 15:44
37种传感器(十二)之火焰传感器模块+Stduino Nano&UNO
  T( }, K- g6 ?

关键词:
: }! T2 [9 l4 S51、stm32、arduino、stduino单片机、stduino UNO&Nano、火焰传感器模块

说明:

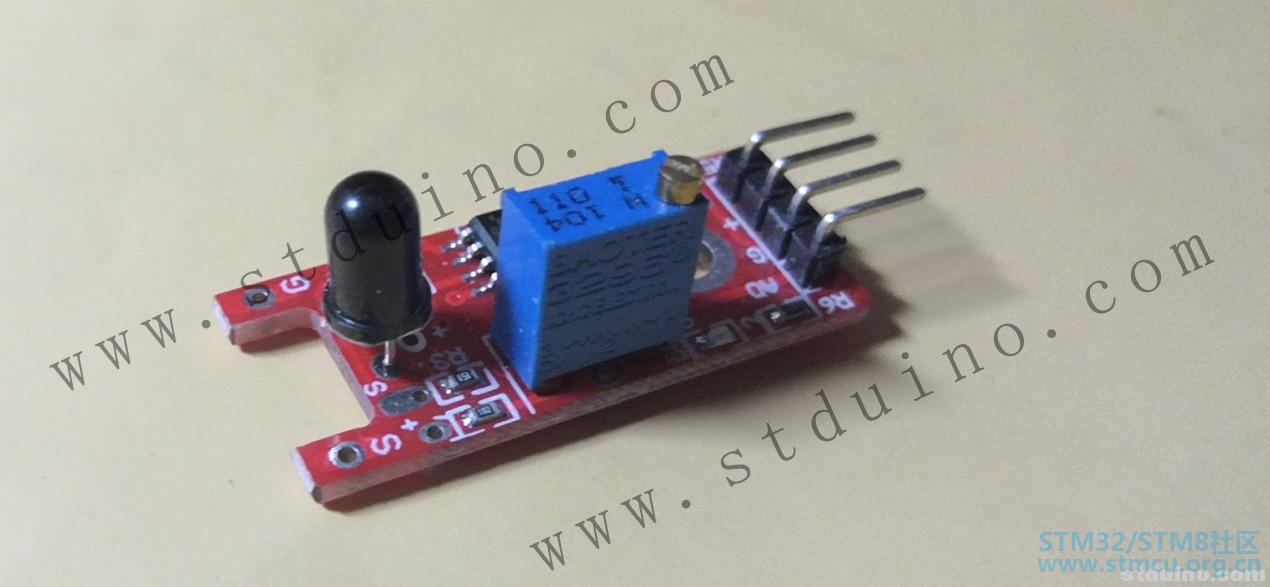

- ~, H& D9 p8 l( ]9 R0 O火焰传感器(即红外接收三极管)是一种对火焰特别敏感的传感器。其利用红外线对火焰的敏感特性,用特制的红外线接收管来检测火焰,然后将火焰的亮度转化成电平信号供控制器处理。



+ R0 p- P. e0 T2 A* D

实验目的:4 Y' P6 e. q* I! J0 J
利用火焰传感器与有源蜂鸣器制作火焰监测报警器:当有火焰时,板载LED灯被点亮。

器材:
* h! Q. D; c7 VStduino UNO/Nano、杜邦线、火焰传感器模块

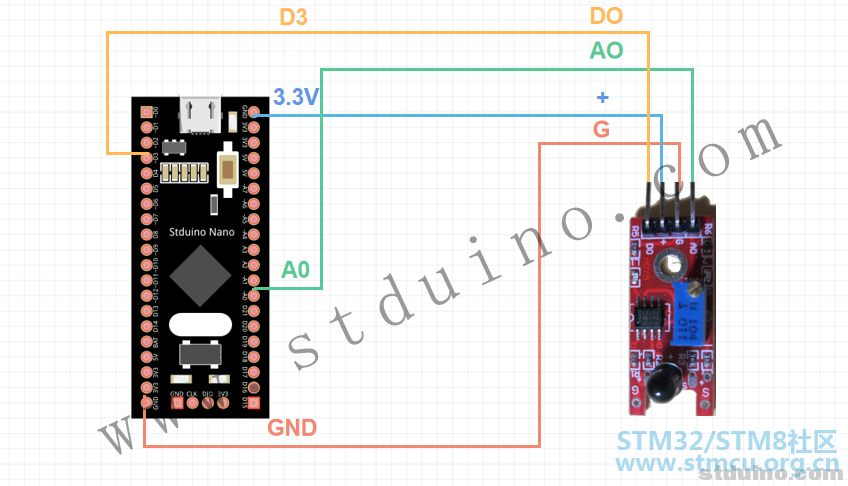

电路连接:


6 K5 e0 J' ]) [8 f1 X$ K; Q

代码展示:

  1. <font face="Arial" size="2">int LED = 13;
    7 i- S( ~* h2 W  D/ k- w8 ]
  2. int BUTTON = 3;+ K& |$ K: y8 Q$ e4 m
  3. int val;3 R( b' Q7 {5 M
  4. void setup()% x1 m/ T; _/ f2 c" c
  5. {
    ! c. p: V+ v& a! u* o, D6 A
  6.   // put your setup code here, to run once:
    + i! ]! @/ W' Z+ s9 t
  7.     pinMode(LED,OUTPUT);
    ) i, u( P- E6 P! ]0 N
  8.     pinMode(BUTTON,INPUT);
    ' s4 ?* a" ~, O0 o+ Y  M: y) }
  9. }5 k" C) p' d1 {: A/ c  j# B6 c
  10. void loop()
    4 l# D5 N. |- K. M! l7 W% Q5 e: j
  11. {
    4 K  U! e9 g% y9 }8 B/ b
  12.   // put your main code here, to run repeatedly:
    3 O, H' b, h) o8 y
  13.     val = digitalRead(BUTTON);
    : M8 {  p" s2 d" U4 a  R5 \
  14.     if(val == HIGH)
    8 }4 E" J8 Y- m! `- W
  15.     {
    * }, ^5 m: R2 v: Z* G" w
  16.         digitalWrite(LED,HIGH);9 z% m- h. [# A; e: G3 p% `- }
  17.     }
      u7 H0 L) l" y7 h4 D
  18.     else0 V$ W/ U9 P, a- f' |; h% Y1 b
  19.     {
    7 M! ]+ X" |/ C  @4 M
  20.         digitalWrite(LED,LOW);* _; g2 w' i# E& W# o) Q) [6 @
  21.     }3 j* E* z# b. i6 b& S
  22. }</font>
复制代码

" z1 S- J' K6 t# _. g

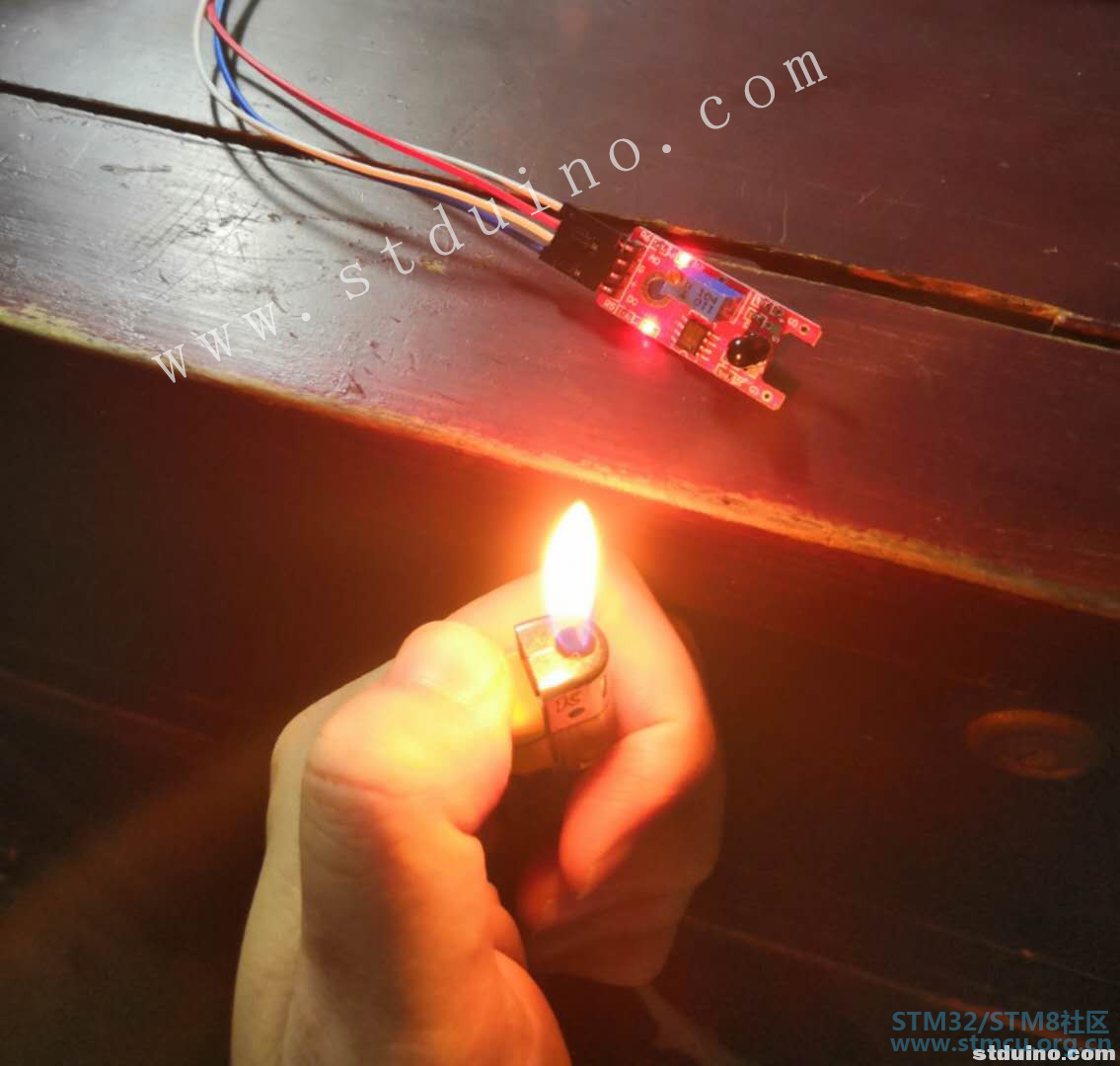

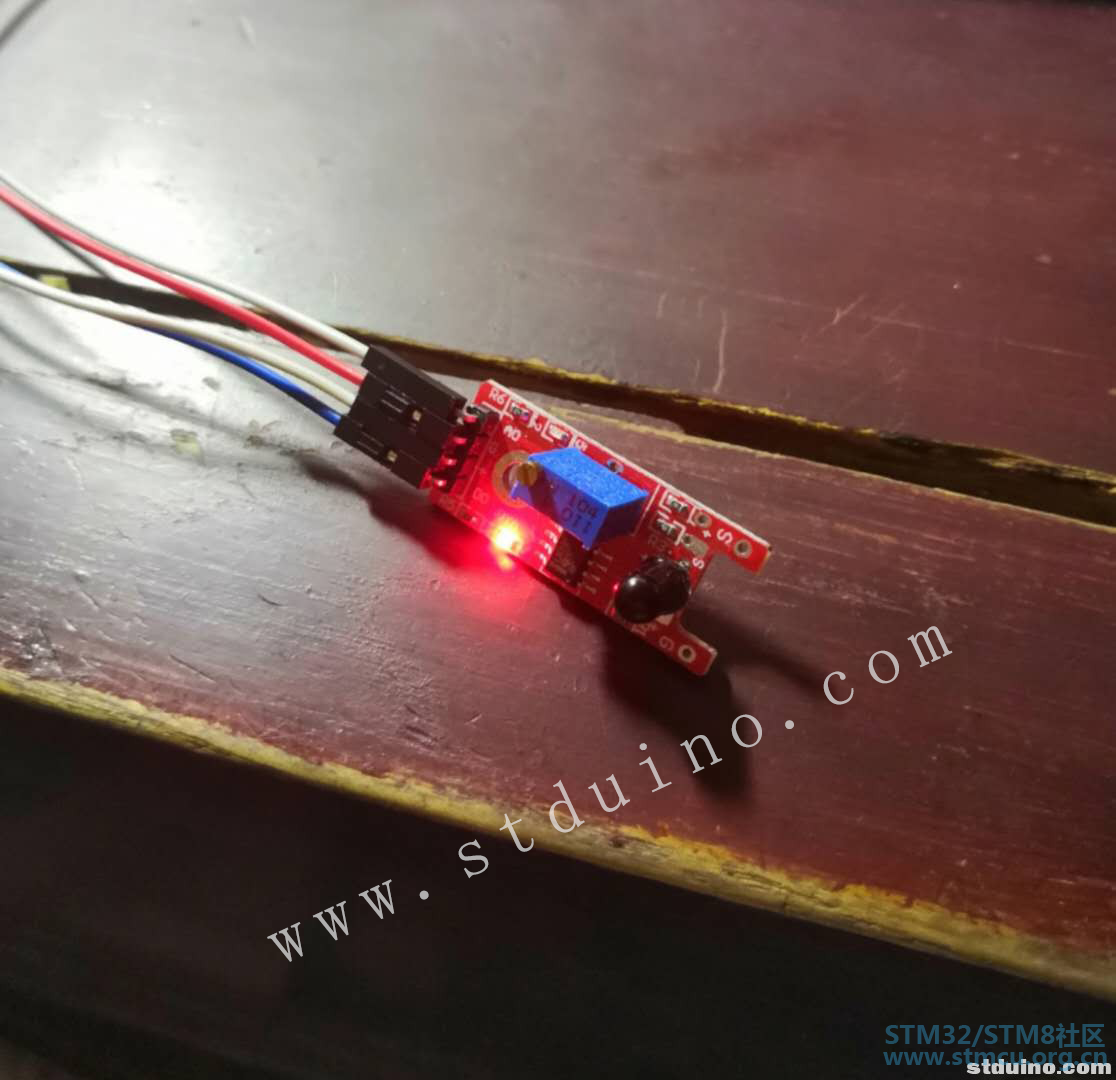

实验效果:# a9 }4 i: Z/ {6 |# A
当火焰靠近传感器时,可以看到模块自带的LED亮了。而当传感器靠近较明亮的物体时也会出发高电平信号。



" ?, F2 a7 q  E% }) D

Stduino IDE是一款面向32位处理器快速入门学习的集成开发平台,目前已经支持Arduino_Core_STM32框架,集聚快捷、高效、免费、开源、易得于一身,软件还集成了GDB调试功能。
+ v# F: Z9 ^% X$ ~4 F2 H7 qIDE当前支持的功能有:

  • GDB调试
  • 封装库下载安装
  • 代码自动补全提示
  • 中英文模式
  • UTF-8\GBK编码格式
  • 代码快速格式化
  • SWD\串口程序下载&调试(已验证)
  • DFU程序下载方式(待验证)
  • USB HID程序下载方式(待验证)
  • maple DFU程序下载方式(待验证)
  • maple DFU2程序下载方式(待验证)
  • MassStorage程序下载方式(待验证)/ n4 k) ^( }1 i: ]

更多功能细节请前往www.stduino.com进行了解

已经支持的芯片&板型列表:

  • Stduino UNO&Nano
  • Nucleo 144 boards
  • Nucleo 64 boards
  • Nucleo 32 boards
  • Discovery boards
  • Eval boards
  • STM32MP1 series coprocessor boards
  • Generic STM32F0 boards
  • Generic STM32F1 boards
  • Generic STM32F3 boards
  • Generic STM32F4 boards
  • Generic STM32H7 boards
  • Generic STM32L0 boards
  • 3D printer boards
  • LoRa boards
  • Electronic Speed Controller boards
  • Generic flight controllers
  • Garatronics boards
  • Midatronics boards# `* ]/ r/ S* ]% I# X. Z0 @

更多功能集成正在进行中~
