今天想和大家一起聊聊FPGA的IO。先说说我当年入门的经历吧。国内的大学有FPGA开发条件的实验室并不太多，当年大学的那帮同学有的做ARM，有的做linux，很少有人做FPGA，当时学FPGA仅仅是由于非常渴望的好奇心。所以，在淘宝买了一块开发板，就开始了自己的FPGA之路。
( Z' u" ]3 B/ j6 R+ n

大部分开发板的内容主要是教学员怎么样写Verilog代码，很少会对FPGA的芯片架构做详细的说明和解读，所以当年面试的时候就碰到了一个很尴尬的事情，面试官第一个问题问的就是：用的是哪颗FPGA，内核电压是多少？当时就懵了，虽然做了快一年FPGA，我还没有关注过芯片的内核电压···

- i: q- J6 o0 N/ q4 J0 |

但其实熟悉FPGA的基本架构，了解FPGA的芯片内部资源真的很重要！

虽然很多FPGA工程师都是写代码，但是作为硬件编程工程师，如果不熟悉FPGA的底层资源和架构，是很难写出高质量的代码——至少很难写出复杂逻辑的高质量代码，也很难站在系统的层面去考虑芯片的选型等问题。那熟悉FPGA架构，首先最主要的一点，我们先来了解FPGA的IO。

FPGA的IO命名。FPGA芯片IO命名方式太多，管脚也多，让人感觉很乱。这是我当年的感觉，诸如会经常听到：A13，B14···BANK34,BANK12····MIO0,EMIO···。但这确实是FPGA的特点，FPGA可以兼容多种不同的电压标准，也有丰富的IO。

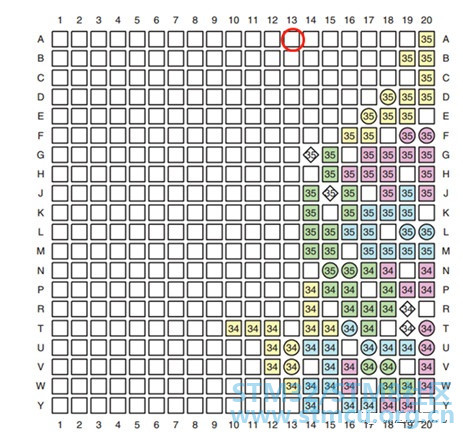

首先，FPGA的IO物理命名规则，也就是我们做管脚约束时候的命名，芯片通常是长方体或者正方体，所以命名通常采用字母+数字组合的方式，从上到下是字母（A,B,C,D```），从左到右是数字(1,2,3```)，所以诸如：A13（见下图），就是图上标红的位置，这个是xilinx的一颗芯片示意图，其它厂商的FPGA芯片也类似。

1 I3 \. {4 _4 s/ x

" P  i0 ]/ B- J! z0 ~- q$ X$ |# M

其次，FPGA的功能命名规则。功能命名规则每个厂家都会自己的一套规则，但都大同小异，我们重点来讲述一下xilinx的命名（xilinx的文档是行业标杆，其它FPGA厂家的资料多多少少会参考xilinx）。通常xilinx 的功能命名格式为：IO_LXXY#/IO_XX。其中：

（1）IO代表用户IO；

（2）L代表差分，XX代表在当前BANK下的唯一标识号，Y=[P|N]表示LVDS信号的P或者N；

（3）#表示Bank号。

比如，我们的原理图中有一个IO的名字为：IO_L13P_T2_MRCC_12，那通过功能命名的规则我们就可以知道，这是一个用户IO,支持差分信号，是BANK12的第13对差分的P端口，与此同时它也是全局时钟网络输入管脚（MRCC是全局时钟网络）。

再次，什么是Bank。Bank是一组物理位置和特性相近的IO的总称，同一BANK的电压的基准是一致的，因此，通常如果我们需要各种不同标准的电压，可以通过给到BANK的电压基准不同的方式来实现多种电平标准的输入输出。通常封装越大，BANK数量也越多，可以支持电压标准也越多。如下图就是ZYNQ 7030的一个IO BANK分布图：

9 x9 \2 z3 f- z' S! _0 D3 }7 a# Q, J( O

除了FPGA的用户IO外，还有很多其他的功能IO，如下载接口，模式选择接口，还有MRCC，也即我们前文讲到的全局时钟网络和局部时钟网路等。其中最值得关注的是FPGA的电源引脚，其中ZYNQ器件包含两套完全独立的供电系统，一套是嵌入式端的电源（PS），一套是逻辑端的电源（PL），两套供电系统完全独立，因此也没有先后上电的时序需求。如下：

" ]/ n( `& l7 k7 E6 |+ }

通常包含的电压有：

4 k8 }. x+ S5 x1 B$ D

(1) 内核电压，Vccpint和Vccint分别为PS的内核电压和PL的内容电压，内核电压的大小通常和工艺相关，如48nm XILINX器件的内核电压为1.2v,28nm的ZYNQ器件的内核电源为1.0v（通常电压都有一个范围，范围也和速度等级相关），当然，电压越低，在同样逻辑规模和主频下，对应的功耗也会越低。

2 H* u. G& Z1 }. I# L( Z& E

(2) Vccpaux和Vccaux分别为PS和PL的辅助电压。在ZYNQ器件中为1.8v。

(3) Vccpll为内部锁相环供电电压。

2 j" C5 o9 H% T8 K; |. \

(4) Vcc_mio0为PS的MIO0 BANK的基准电压，VCCO_DDR为PS端的DDR的电压，此电压通常和选择的DDR颗粒相关，如（DDR3,LDDR3等相对应的值就有所不同，这一部分我们都要在相关视频中做详细解读）。

(5) Vccon这部分就我们前面讲到的  PL 端的Bank基准。

对于纯逻辑的FPGA器件，由于没有PS端，因此相应的PS端供电就没有，只有PL端的供电，实现更简单。

最后，我们来聊聊FPGA的上电。和所有的器件一样，FPGA的上电遵循一定的上电逻辑，通常情况下SRAM结构（XILINX、Altera等都属于SRAM结构）的上电时间会比FLASH结构的（Microm,Actel等）上电时间要长。

有些国产FPGA为了简化BOM成本（如安路半导体）不需要用户特别关注上电时序，用单电源供电，芯片内部控制上电时序。虽然不合理的上电时序有时候也能让FPGA正常工作，但不正常的上电或掉电过程有可能会造成瞬时电流过大，无法保证上电期间FPGAIO为三态，甚至损坏芯片，因此需要设计者特别关注上电时序。针对XILINX FPGA的上电通常需要遵循以下规则：

3 H& u' ~/ _* U: T& T

（1）在PS端，Vccpint,Vccpaux,Vccpll一起上电，后启动PS的Vcco电源（Vcco_mio0,Vcco_mio1,Vcco_ddr），其中PS_POR_B在上电期间应保持低电平，直到内核，辅助电压，PLL电压和BANK的电压达到相应阈值。掉电的顺序和上电顺序保持一致。

+ I% [  }) X4 ?- t& C

（2）在PL端，推荐的上电顺序依次为Vccint,Vccbram,Vccaux,Vccaux_io,Vcco。其中，如果Vccint和Vccbram是相同的电压，则可以采用同一电源供电，同时启动。Vccaux，Vccaux_io和Vcco为同一电压则亦可以采用同一电源，同时启动。

1 g! s# {: S  R

除此，在设计FPGA的原理图中要需要特别关注Serdes的供电（不同的厂家，甚至同一厂家不同的器件对Serdes都有不同的名称，如：GTH，GTX等等，但实质都是自同步的高速串行收发器，支持的速率有所差别），不使用的情况下需相应的悬空或者接地。

, a. h: S! E4 C( S% v# _" J6 M
