37种传感器（十七）水银开关模块+Stduino Nano&UNO


' W+ W+ c, d( |. {5 h3 {

关键词：

51、stm32、arduino、stduino单片机、stduino UNO&Nano、水银开关模块

说明：

水银，即金属“汞”的俗称，是常温常压下唯一以液态存在的金属。汞是银白色闪亮的重质液体，化学性质稳定，不溶于酸也不溶于碱。水银常温下即可蒸发，同时因为汞是重金属，汞蒸气和汞的化合物多有剧毒。

' p% l. T% S, c0 s$ V9 ~: ]+ y4 {

（图片来自网络）

' X: k6 w9 D2 L% i' D

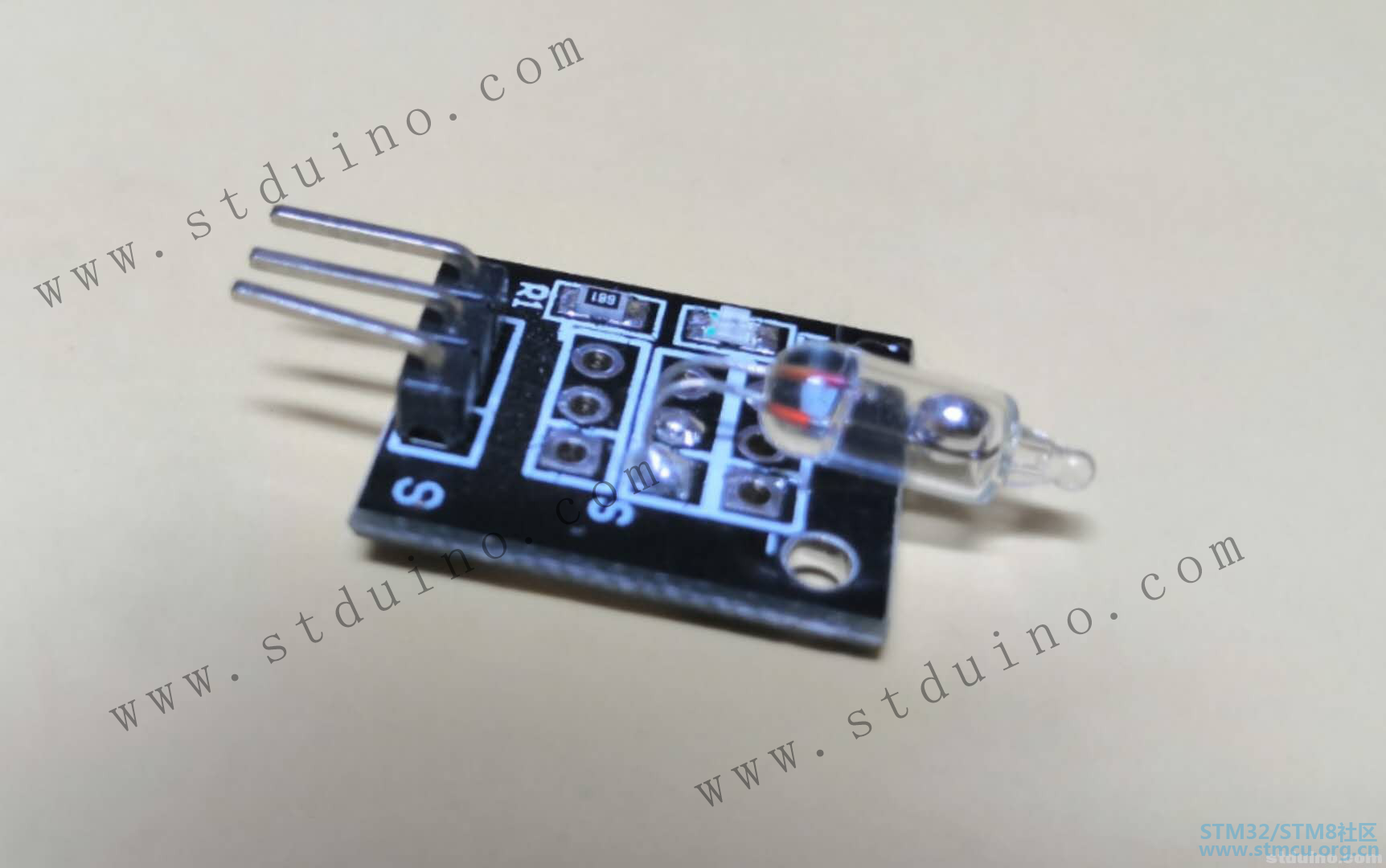

水银具有良好的导电性和流动性，这一点被应用在水银开关中。水银开关中有一个小玻璃泡容器，储存有一小滴水银，同时玻璃泡中还伸进去了两个金属电极。当水银开关倾斜时，就可能导致水银同时接触到两个电极，从而连通电路。反之，则导致电路断开。水银开关经常用在报警装置、通讯设备、仪表仪器等领域。

实验目的：

当水银模块倾斜时，水银开关呈导通状态（此时输出低电平），板载LED等闪烁；否则（此时模块输出高电平）板载LED灯熄灭。

器材：

Stduino UNO/Nano、杜邦线、有源蜂鸣器模块

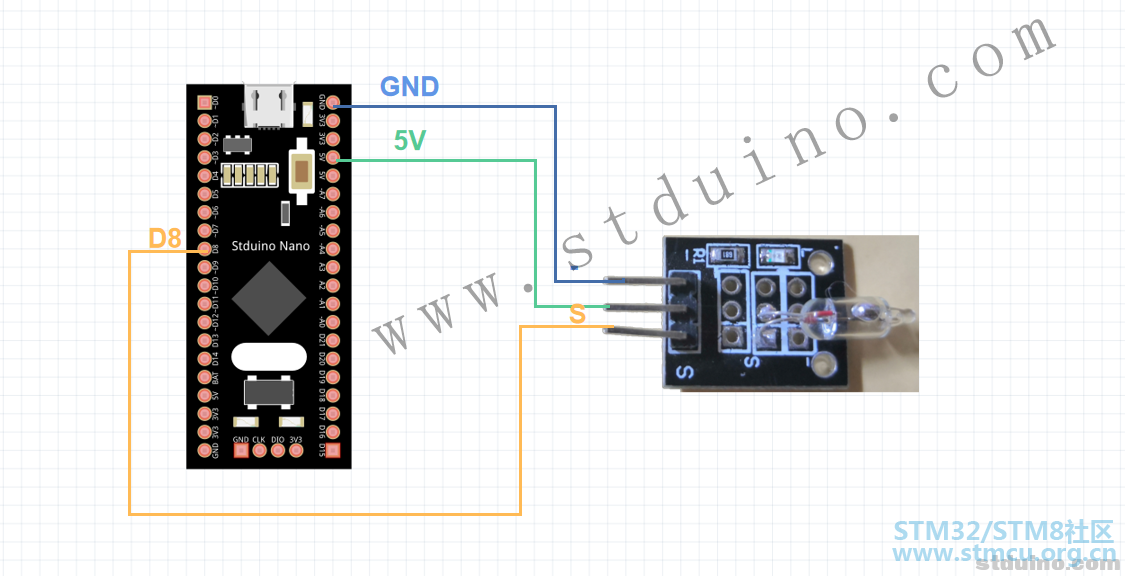

电路连接：

+ {% I5 z! J7 }& i+ S

代码展示：

1. int LED = 13;

2. int BUTTON =8;
   2 K/ S" L2 P7 ~$ ]# G) v. a, [, ]
3.

4. void setup()

5. {

6.   // put your setup code here, to run once:

7.     pinMode(LED,OUTPUT);

8.     pinMode(BUTTON,INPUT);
   $ n( i4 A' J, I( h
9.
   9 B' H* ?2 r2 w) k8 x( d
10. }
    ( W% u0 Q4 w  h0 P. K, k8 c3 ^% B
11. void loop()
    5 Z& }: m) a! |
12. {
    . d; b. }# R3 C# R
13.   // put your main code here, to run repeatedly:
    0 x6 r' v( b$ d" W. V1 C/ `
14.     if(!digitalRead(BUTTON))
    # ?/ W, l0 [$ s! S/ o
15.     {
    5 I0 N7 ]8 k/ t6 C" p' F# Z
16.         digitalWrite(LED,LOW);

17.         delay(300);

18.         digitalWrite(LED,HIGH);

19.         delay(300);
    $ O1 R1 D" {& K
20.     }
    , o4 T4 f! [: G" L- Y
21.     else

22.     {
    2 a, T+ r- }' w( Z
23.         digitalWrite(LED,HIGH);

24.         delay(10);
    * @+ @6 `' q  P% L0 U7 E
25.     }
    1 b# C& P4 A$ l% S: v2 S
26. }

复制代码

# y$ s- E9 M6 U/ o6 u' F

实验效果：

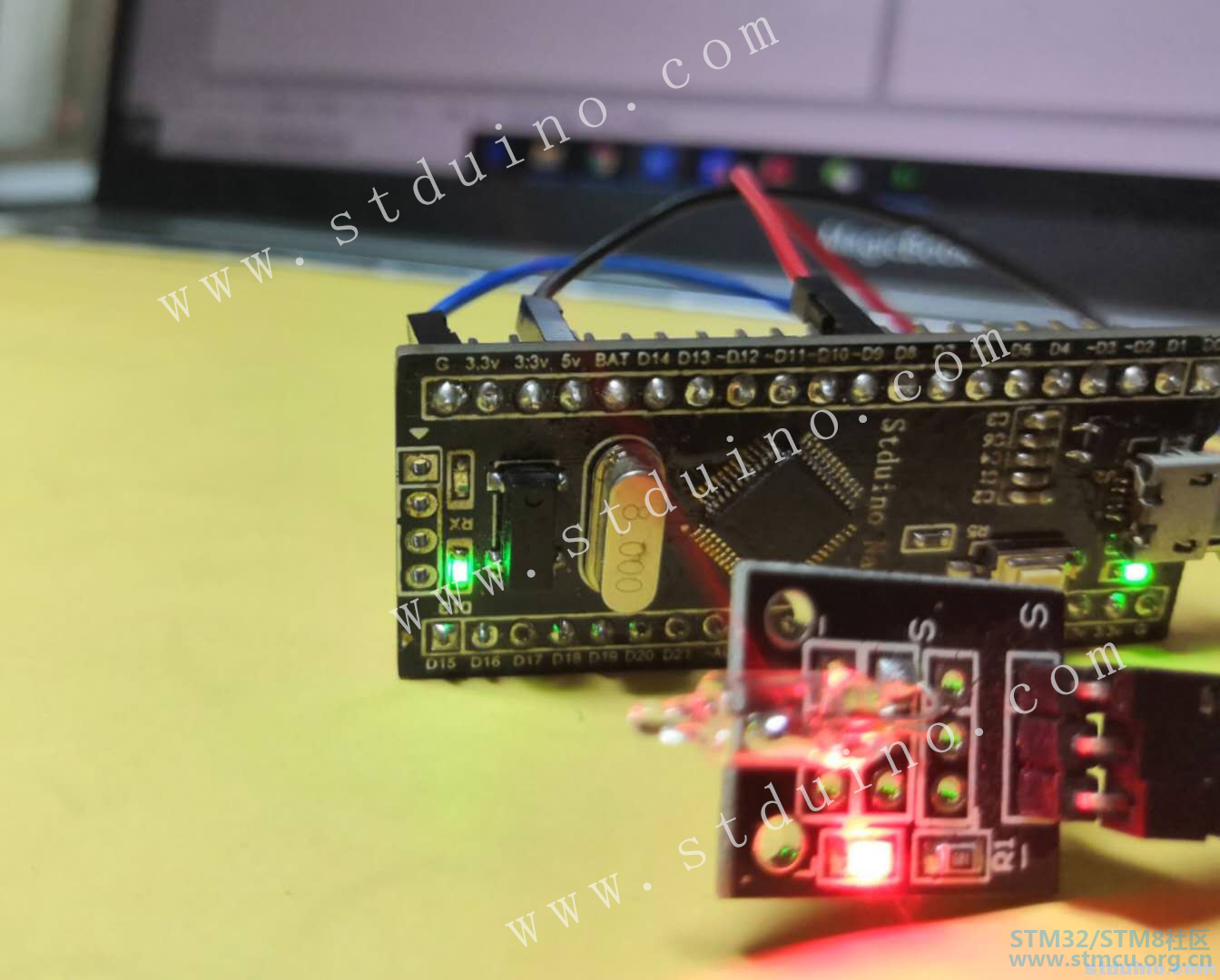

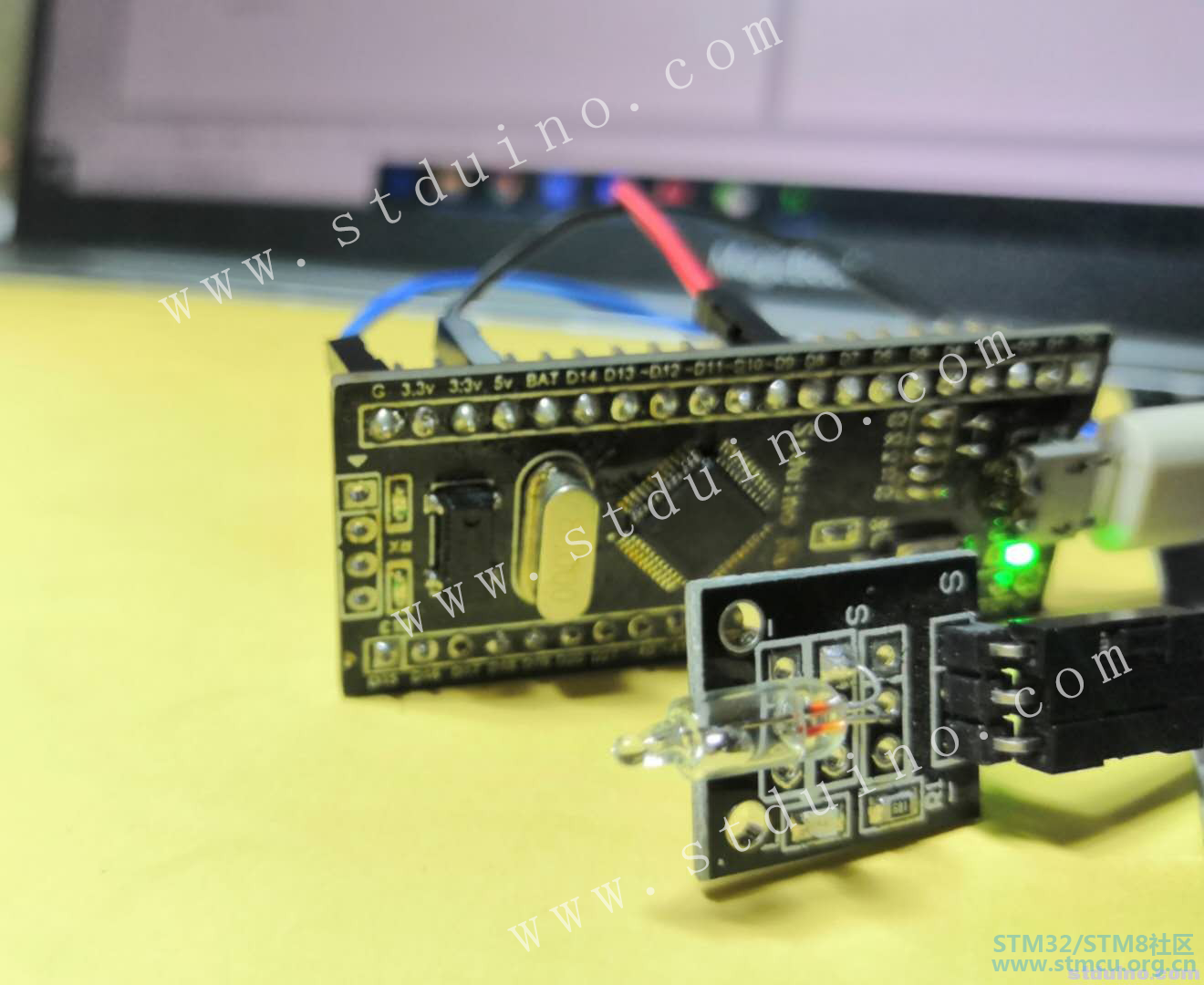

左边水银开关模块水平放置，而右边略有倾斜。可以看到左侧LED并没有亮，而水银开关倾斜后板载LED和模块自带的LED都变亮了。

注意：

水银对人体及环境均有毒害，故使用水银开关时，务必小心谨慎，以免打碎玻璃管导致水银泄露。

如不小心打碎，要立刻打开窗户，门窗通风，防止汞蒸气被吸入。此时，不可以使用抹布或者拖把擦拭散落水银，以免污染更多地方。可以用纸片或者塑料等等将水银珠收集，放入密封容器中，丢弃到指定位置。尽可能少的接触水银。
