37种传感器（二十）光遮断器模块+Stduino Nano&UNO

关键词：

51；stm32；arduino；stduino单片机；stduino UNO&Nano；光遮断传感器模块

说明：

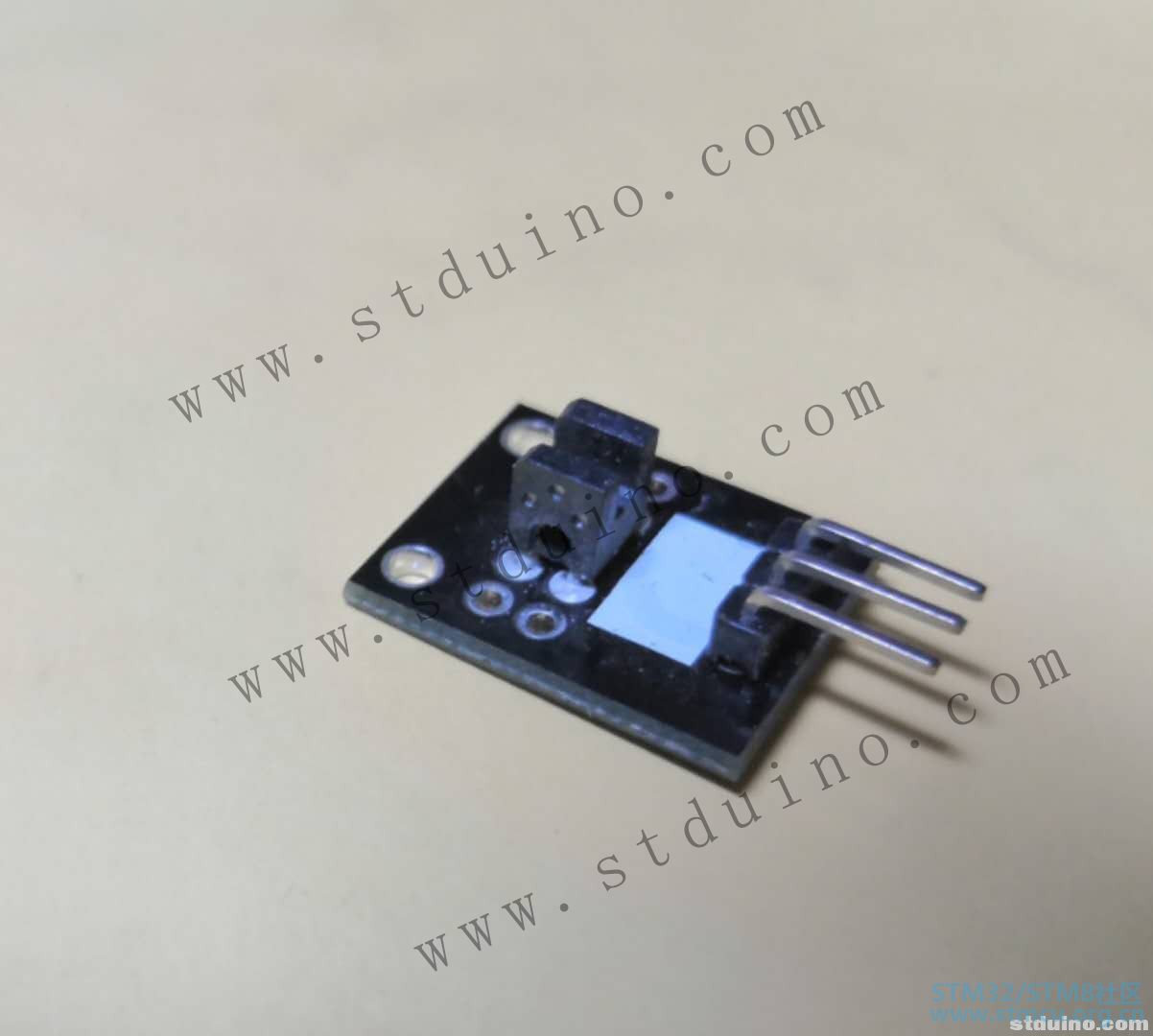

光遮断器又可以称为光断续器、光电断续器等等，其实际上就是将发光组件与受光组件面对面排列在“槽”的两侧。当监测物体通过“槽”的时候会遮挡住发光组件，导致受光组件接收不到光。（接收到光是时输出低电平，被遮挡时输出高电平）

利用此原理，可以实现计数、计算物体长度或者计算速度等等功能。

: Q* w4 V! _* p0 f

! u; V0 L# e2 j( ]+ j$ j

实验目的：

利用光遮断器模块计算打孔带打孔数。

1 e4 h% l8 D) G# e, ]4 }

器材：

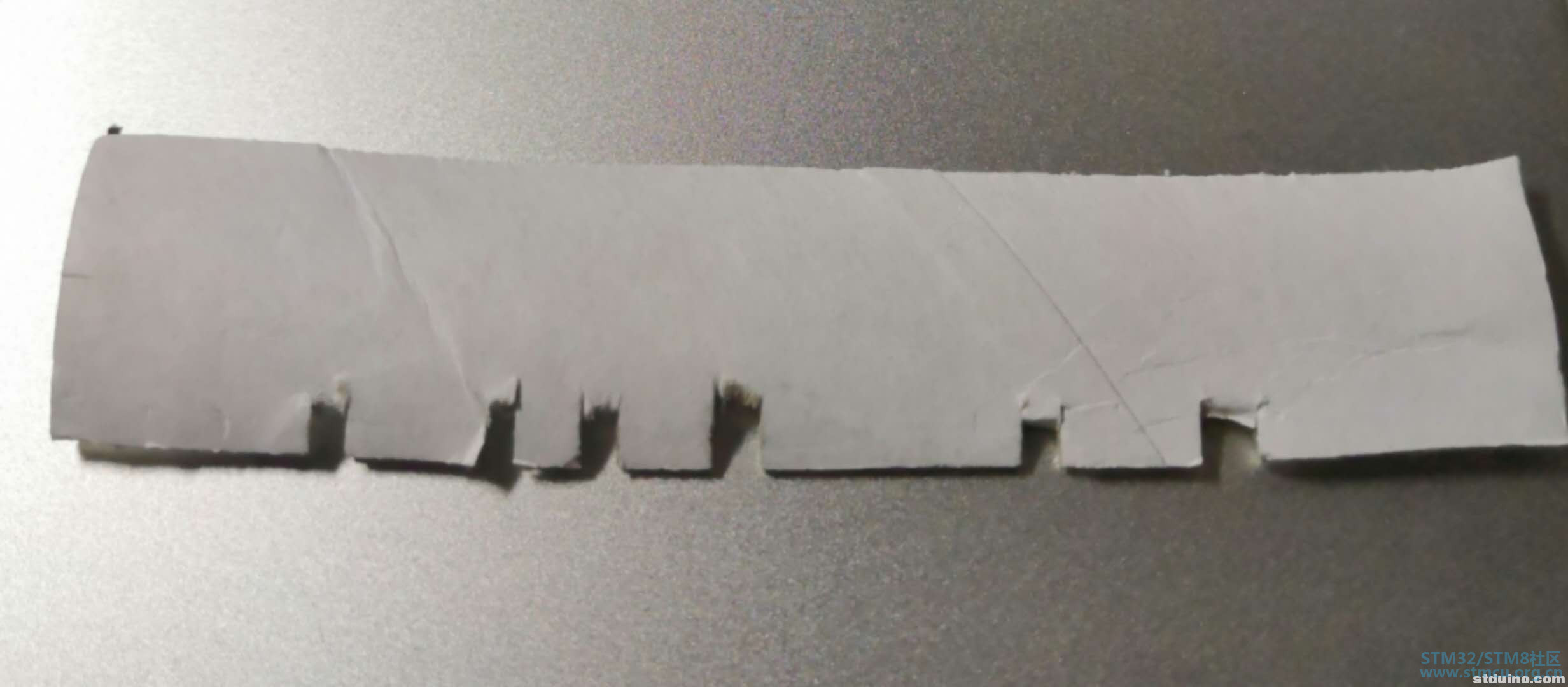

Stduino UNO/Nano;杜邦线；光遮断器模块；打孔纸带

) B- T' R- \$ A' W. d5 _% g

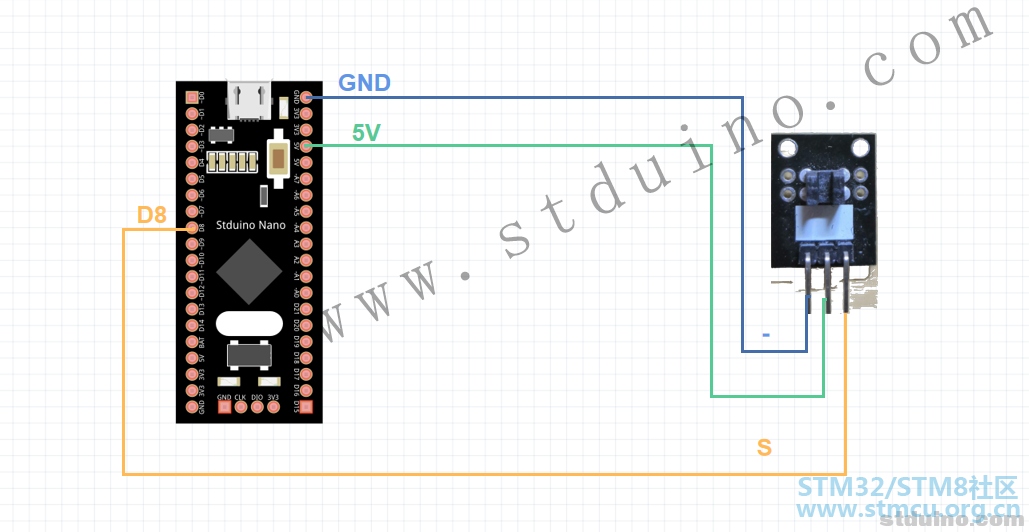

电路连接：

+ d# \3 Y) `# K4 |; e6 u/ h

代码展示：

1. int LED = 13;
   2 ?/ ?1 ^5 R4 w% |, g
2. int BUTTON = 8;
   & |" a5 H/ P9 c1 X
3. int val = 0;//0为连通，1为被遮挡不连通

4. int lastValue = 0;//上一次连通情况
   7 i3 r+ f4 k5 B! b5 Q6 y9 m) ~# H  K
5. int num = 0;

6.

7. void setup()
   + ~6 O5 c" I( p$ w1 b/ `
8. {

9.   // put your setup code here, to run once:

10.    pinMode(LED,OUTPUT);

11.    pinMode(BUTTON,INPUT);

12.     Serial.begin(9600);

13. }

14. void loop()
      C# y7 v) r" `  _! {' a  E/ t
15. {

16.   // put your main code here, to run repeatedly:
    9 L, x. B! y$ q8 a. C' z
17.     val = digitalRead(BUTTON);
    7 ]7 `  ^& p) y, t+ h- K
18.     if(val == 0 && lastValue != val)//如果连通并且上一次不连通
    + o' Z( y& v1 L
19.     {
    & E' p4 A6 O+ k( V3 {+ ]; s  K8 ~
20.         num += 1;
    1 P" l+ t! v5 c8 b
21.         lastValue = val;
    + H) _/ v$ {0 E3 H# C
22.         Serial.print("当前孔数为：");

23.         Serial.println(num);
    & Y2 W; `. G! ^
24.     }

25.     if(val == 1 && lastValue != val)//如果不连通并且上一次连通

26.     {

27.         lastValue = val;
    $ H3 v: k, S$ l9 q& b! @+ p& }" M. g
28.     }

29. }

复制代码

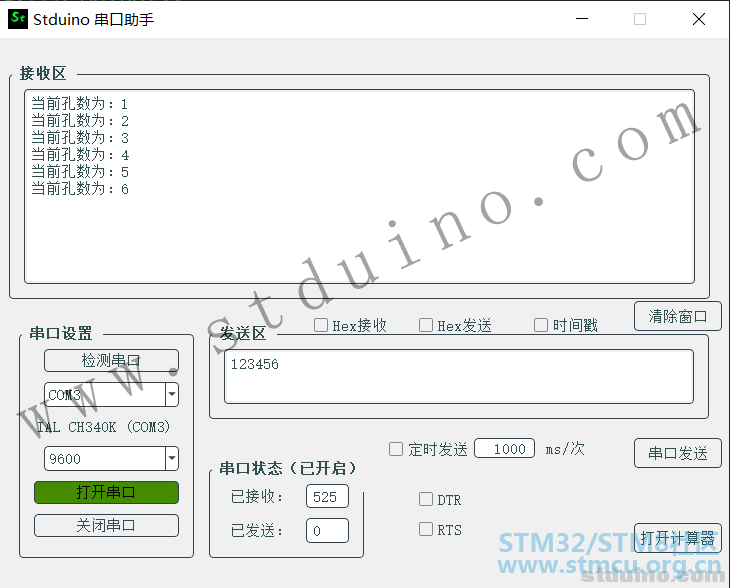

实验效果：
