37种传感器（三十）DS18B20模块+Stduino Nano&UNO

! S2 t; j# A' Q+ E# z4 Q

关键词：

51；stm32；arduino；stduino单片机；stduino UNO&Nano；DS18B20

9 i! \2 w4 |5 h1 d* g" g8 z

说明：
1DS18B20是由 DALLAS 半导体公司推出的一种的“单总线”接口的温度传感器。与传统的热敏电阻等测温元件相比，它是一种新型的体积小、适用电压宽、与微处理器接口简单的数字化温度传感器。
4 |: ]3 k4 J5 a* d

单总线结构具有简洁且经济的特点，可使用户轻松地组建传感器网络，从而为测量系统的构建引入全新概念，测量温度范围为-55到+125℃，精度为±0.5℃。现场温度直接以“单总线”的数字方式传输，大大提高了系统的抗干扰性。它能直接读出被测温度，并且可根据实际要求通过简单的编程实现 9-12 位的数字值读数方式。它工作在 3~5.5V 的电压范围，采用多种封装形式，从而使系统设计灵活、方便，设定分辨率及用户设定的报警温度存储在 EEPROM 中，掉电后依然保存。

DS18B20的操作步骤如下：

1.初始化单总线对象；

2.搜索单总线上的仆从设备，并返回其ROM地址；

3.对ROM地址进行处理，包括CRC校验、判断芯片类型，无误后进行下一步；

4. 读取温度，具体过程包括：

  4.1 复位，向DS18B20 发温度转换命令（0X44 ）

  4.2 重置，发读取存储命令（0XBE ）

  4.3 对连续校正的两个字节数据进行转换。

5. 将温度通过串口打印

0 C. @! V4 s2 j: Y* i% i- s* _实验目的：
  T) Z/ F* j0 B9 _7 I/ H1 q" x

在本例中，我们将利用 DS18B20模块测定温度。

8 K; b. ]( ^- [- U: M  y- N

器材：
. K0 I1 O- R# f% Z# J3 ?8 ?

Stduino UNO / Nano; 杜邦线；数字温度传感器（DS18B20 ）模块

- E& x% n6 G) ~6 L) e8 s

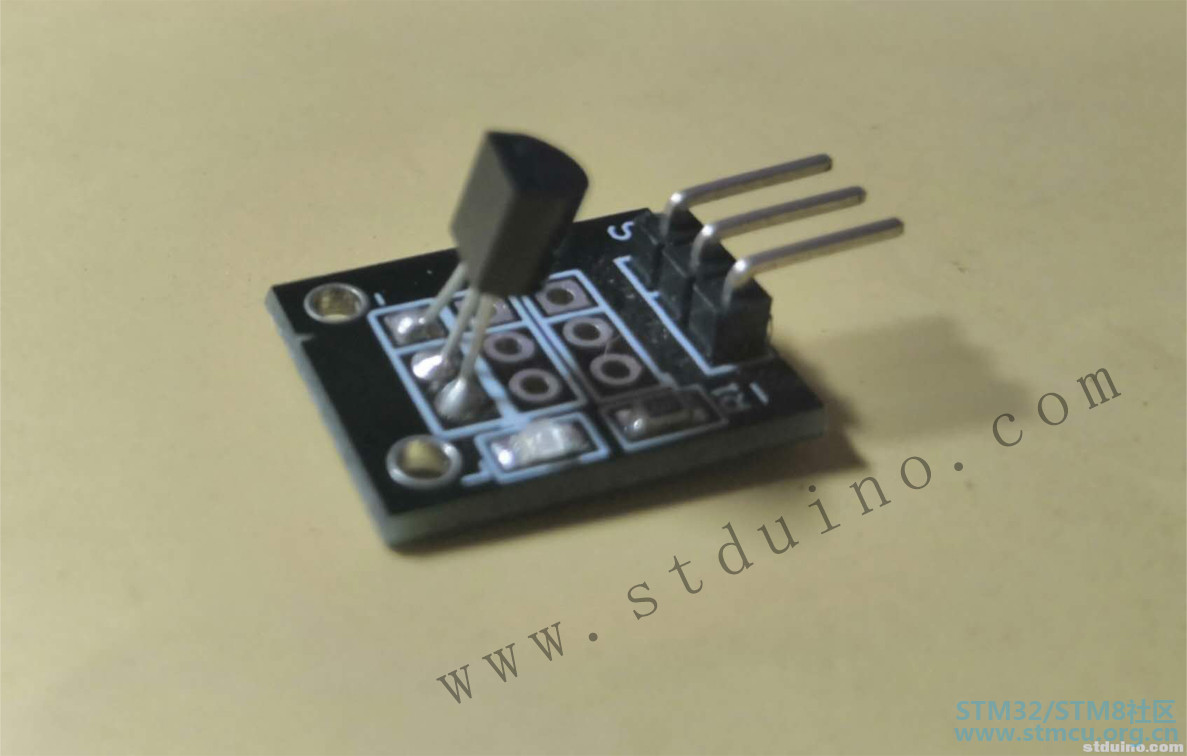

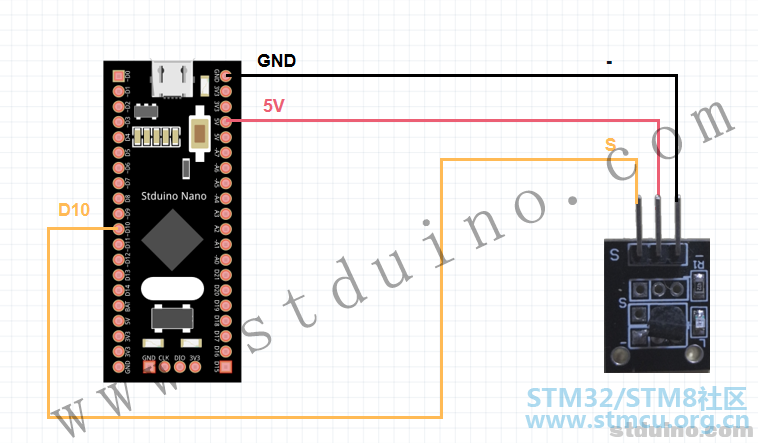

电路连接：

4 X" t# e. F  Y! [$ }

9 }; Y% n" Y$ N

代码展示：

实验效果：

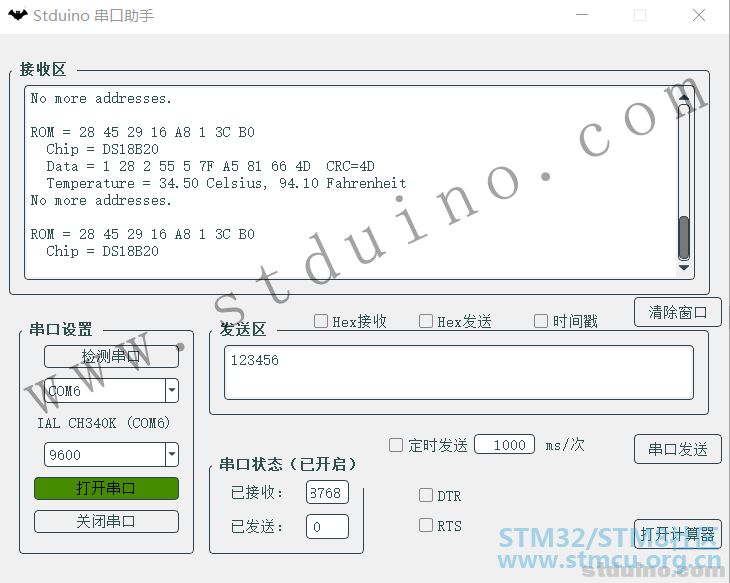

如串联监视器所示，现在的温度位 34.50 ℃。
