BH1750是一款数字式传感器，并采用I2C接口进行信息的交换，该例程是由STM32 F103来驱动的，并由串口来输出检测值，其整体构成如图所示。

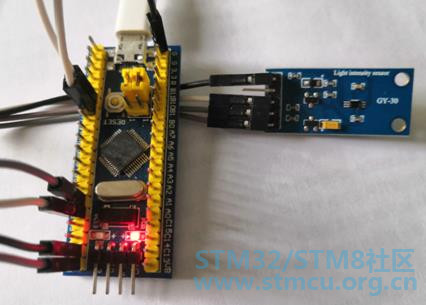

整体构成图

! k8 [4 i7 c- C% J: O

BH1750与STM32 F103的连接关系是：

SDA--- PB8

SCL--- PB7

使2个引脚输出高低电平的语句是：

#define SCL_Set()        GPIO_SetBits(GPIOB,GPIO_Pin_7);   // PB7

#define SCL_Clr()        GPIO_ResetBits(GPIOB,GPIO_Pin_7);

#define SDA_Set()        GPIO_SetBits(GPIOB,GPIO_Pin_8);   // PB8

#define SDA_Clr()        GPIO_ResetBits(GPIOB,GPIO_Pin_8);

BH1750引脚功能的配置函数是：

1. void BH1750_GPIO_Config(void)
   - Q/ \: l/ i3 N' J# a
2. {

3.   GPIO_InitTypeDef GPIO_InitStructure;

4.   RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE);
   $ E# ^; f' _$ g- U6 L( y
5.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7 | GPIO_Pin_8;

6.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

7.   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
   6 f+ [! ~& {4 k! \, r
8.   GPIO_Init(GPIOB, &GPIO_InitStructure);

9. }

10.

11. 切换SDA引脚输入输出功能的函数是：

12. void IIC_INPUT_MODE_SET(void)
    ' I! B7 W" N+ P3 m5 Z% T' Y1 ]
13. {

14.   GPIO_InitTypeDef GPIO_InitStructure;
    6 @6 F# u# f2 {8 V6 [6 H
15.   RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE);

16.   GPIO_InitStructure.GPIO_Pin =GPIO_Pin_8;

17.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD;

18.   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    3 }7 V- I# m7 n) Q* W. p( ~
19.   GPIO_Init(GPIOB, &GPIO_InitStructure);
    , _7 N# \. H) O9 u5 v+ f5 `5 w
20. }
    % A3 l4 t8 V* @: [  ~% }
21.
    4 Y7 S& o' X' K, O- ~3 @: s
22. void IIC_INPUT_MODE_SET(void)
    " u  R1 S* u) H7 f6 \( g4 }
23. {
    $ e0 V0 v( ]* j
24.   GPIO_InitTypeDef GPIO_InitStructure;

25.   RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE);

26.   GPIO_InitStructure.GPIO_Pin =GPIO_Pin_8;

27.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD;

28.   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

29.   GPIO_Init(GPIOB, &GPIO_InitStructure);
      A6 q/ {4 H% [
30. }

复制代码

" Z5 j4 C7 P* N' V9 t

读取光强数据的函数是：

1. void Get_Sunlight_Value()
   4 O4 Q5 k. U2 f
2. {

3.        int dis_data=0;
   ! i! T$ Q" n# D
4.        float temp;

5.        unsigned int sd;
   5 y. Z$ |8 m/ i# ]
6.        Single_Write_BH1750(0x01);  // power on

7.        Single_Write_BH1750(0x10);  // H- resolution mode
   / w6 g1 X' d2 A+ A
8.        Delay_us(180000);
     ~$ _$ p4 k3 T
9.        Multiple_Read_BH1750();

10.        dis_data=BUF[0];

11.        dis_data=(dis_data<<8)+BUF[1];

12.        temp=(float)dis_data/1.2;

13.        sd=temp;
    . O/ M; V$ F, M' q
14.        UART1SendByte((u8)(sd/1000)+'0');

15.        UART1SendByte((u8)(sd%1000/100)+'0');

16.        UART1SendByte((u8)(sd%100/10)+'0');
    % W8 Z7 g. o2 j( [: P4 g
17.        UART1SendByte((u8)(sd%10)+'0');

18.        UART1SendByte(' ');

19.        UART1SendByte('l');
    $ X! V# }, ]+ p* S5 w# \
20.        UART1SendByte('x');
      X3 h. A: R+ V
21.
    / Z8 ~, c- ~- a9 W) v- M8 y2 J
22.        UART1SendByte(0x0d);
    ' t$ W: O% V/ S  N; X
23.        UART1SendByte(0x0a);
    1 O8 ]* v; ~8 p5 f4 J9 r2 \' h2 J/ q, z
24. }

复制代码

显示光强检测的主程序是：

1. int main(void)
   , E/ a- H- Z( T- m" i
2. {
   / G/ P! r5 w% f% [
3.         SystemInit();

4.      SysTick_Init();
     z7 M' D% W% P$ g
5.         USART1_Config();
   7 t8 I' r/ j* P6 |+ P
6.      UART1SendByte('B');

7.         UART1SendByte('H');
   ) e6 q' ?, C1 |  r
8.         UART1SendByte('0');
   / P/ R0 D1 ]) c( x& M
9.         UART1SendByte('1');

10.         UART1SendByte('7');
    3 _; k+ t1 k% x+ h
11.         UART1SendByte('5');
    3 D6 \! n8 i, a9 n+ F( a% t
12.         UART1SendByte(' ');
    % m$ S& b& c4 @7 ~) y
13.         UART1SendByte('T');
    - L7 c3 f/ |( n+ F* h* {
14.         UART1SendByte('E');

15.         UART1SendByte('S');

16.         UART1SendByte('T');
    8 ~, a) G0 j% Y. s5 M
17.         UART1SendByte(0x0d);
    . o. Q; x9 f+ `+ Q7 z
18.         UART1SendByte(0x0a);

19.         BH1750_GPIO_Config();
    & _! p& M7 _  t8 I5 |) y1 e, A: J" i
20.        while(1)
    6 ]# D9 ^. ]. B6 f
21.        {

22.              Get_Sunlight_Value();

23.              Delay_us(1000000);

24.      }
    ; b- d" P) Q+ a& {3 E4 r
25. }

复制代码

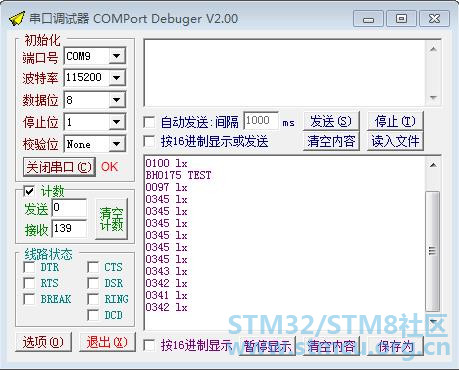

编译下载后，运行的效果如图所示。

光强检测输出图

工程文件：
