37种传感器（三十三）面包板模块+Stduino Nano&UNO

关键词：

51；stm32；arduino；stduino单片机；stduino UNO&Nano；面包板电源模块

说明：

之前我们使用Stduino Nano/UNO测试了各种传感器，但是有一件特别糟糕的事情——开发板必须连着电脑才能工作。拔掉线，Stduino就不能工作了。

实际上，我们有多种方式为Stduino提供电源。

今天要用到的面包板电源模块能够为面包板提供电源，从而为面包板上的Stduino供电。面包板专用电源模块能够转化输入的电压，从而为面包板上的用电器提供3.3V或5V的电压（适用于MB102型面包板）。

其接线也非常简单，接上Stduino的5V引脚即可为Stduino供电。只需要将外部5V的电源，正极接在Stduino开发板的5V引脚上，负极接在GND引脚上，就能够给Stduino供电。

面包版电源模块支持直流电压（6~12V）和USB供电两种模式提供输入电压。输出电压通过跳线帽可选择3.3V和5V不同的输出电压。其中可以利用充电宝给USB供电，因此，利用该模块可以作为单片机、电子积木、智能小车等的电源扩展，从而脱离电脑使用。

跳线帽能够提供连接两个引脚的作用，从而改变电路结构。面包版电源模块提供了3.3V和5V、OFF三种电压模式，其中将3.3V一端的两个引脚连接跳线帽则提供3.3V的电压，若将5 V一段的两个引脚连接跳线帽，则提供5V的电压，反之则为OFF模式，不提供电源。

实验目的：

利用充电宝给Stduino Nano/UNO供电。

器材：

Stduino Nano/UNO;充电宝；杜邦线；面包板；USB连接线

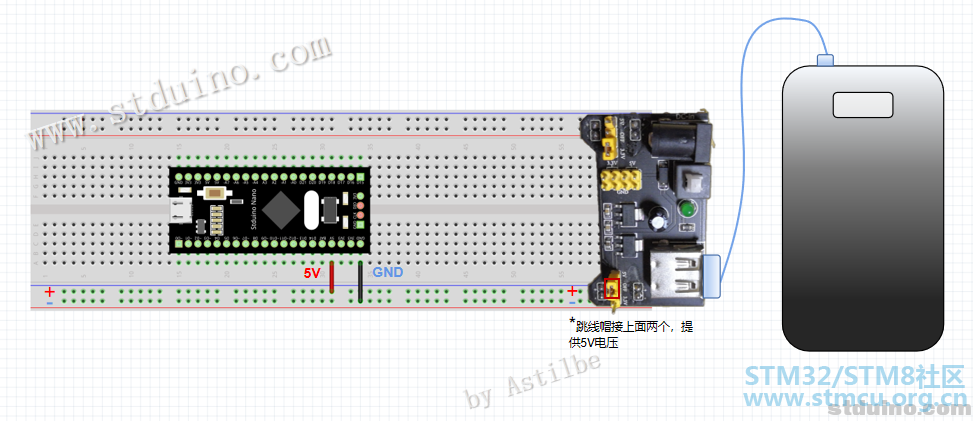

电路连接：

代码展示：

这里我们以点亮13号引脚的板载LED灯做测试：

void setup()9 l L. S) e; R2 T% e
{
1 Z3 q O5 _) p L
pinMode(13,OUTPUT);
5 k8 n% ]/ ], y0 i; s
}
4 D' O. P1 s3 o
void loop()% G" V/ Q8 R8 c0 R8 E
{2 B6 R3 |; `; T
digitalWrite(13,HIGH);
. \3 N' A7 }; d
delay(500);2 G6 W+ r+ |, b+ c
digitalWrite(13.LOW);: e& ^& ?% t8 Z( \+ V+ d$ G% }
delay(500);: I4 B. s1 L& X% J+ D
}

复制代码

实验效果：
