关键词：

51；stm32；Arduino；Stduino单片机；Stduino UNO&Nano；SG90舵机

) p+ I; t. q$ j! ]0 P  j# v! r说明：

伺服电机是一种有输出轴的小型设备。通过向伺服发送信号，可以将该轴转到特定角度。

实际上，伺服电机用于无线电控制的飞机中来定位控制面，如升降舵和方向舵。它们还用于无线电控制的汽车，木偶，当然还有机器人。正是因为早期在模型上使用最多，主要用于控制模型的舵面，所以俗称舵机。

舵机工作分成两个部分，检测舵机当前角度以及控制舵机转到特定角度。

基准信号

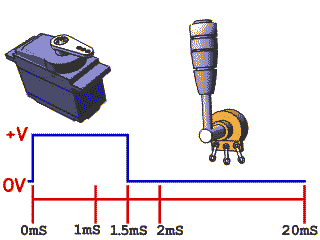

舵机内部有一个基准电路，产生周期为20ms、宽度为1.5ms的基准信号。基准信号（1.5ms）与控制信号(0.5ms~2.5ms)相比较，从而判断舵机应该往何种方向转动以及转动的角度大小。

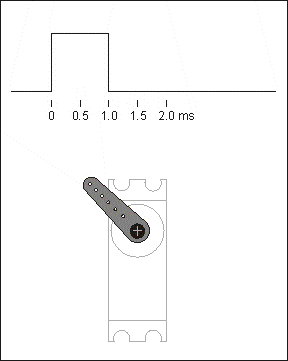

例如，1.5毫秒脉冲（控制信号，周期20ms）将使电机转到90度位置（通常称为中性位置）。如果脉冲短于0.5毫秒，则电机将轴转到更接近-90度。如果脉冲为2.5毫秒，则轴转接近+90度。

控制信号

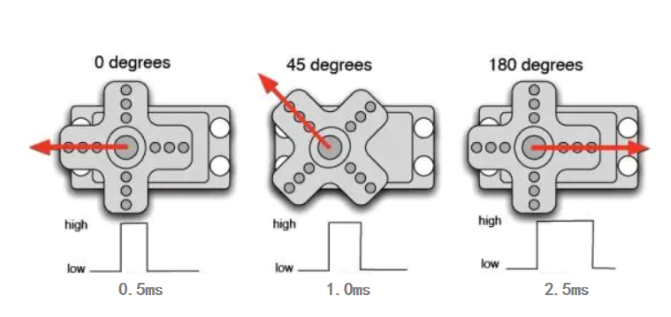

舵机的控制信号为Stduino板输出的PWM信号，周期为20ms，其中脉冲宽度从0.5ms~2.5ms，对应舵盘的0°到180°，呈线性变化。

也就是说，给舵机提供一定的脉宽，它的输出轴就会保持在一个与之对应的角度上，直到下一个不同的脉宽出现，转到新的对应角度。

反馈信号

舵机接收来自信号线的控制信号，电机在转动时，会带动反馈电位计的转动，电位计将输出一个电压信号到舵机控制板，进行反馈，该信号与控制信号进行比较，从而调整转动方向与速度，直到反馈信号与控制信号相同。

- S0 t% _/ t& u" c+ X6 a

实验目的：

控制舵机由左向右转动180°，再反方向转回。

器材：

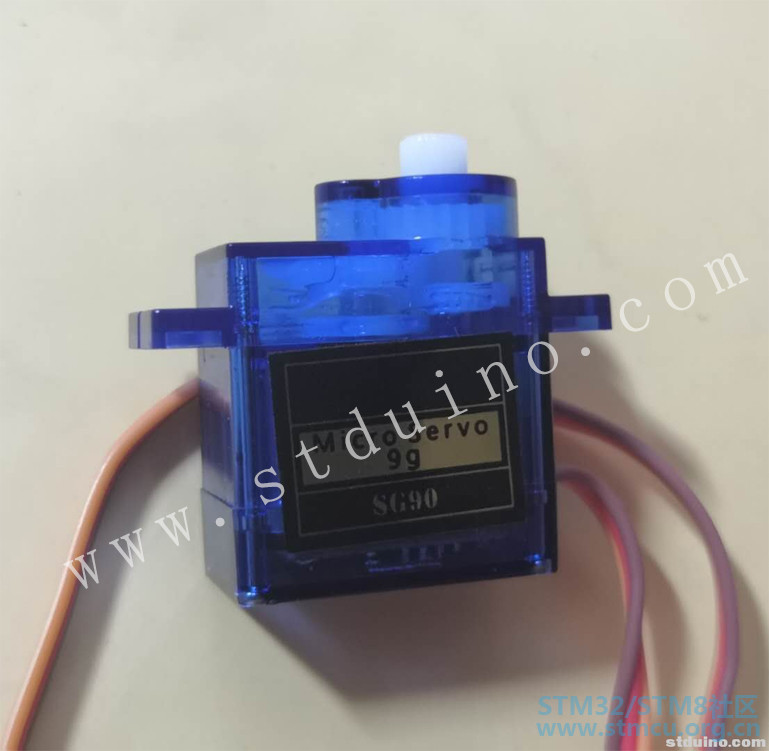

Stduino Nano/UNO;4位数码管；杜邦线；SG90舵机

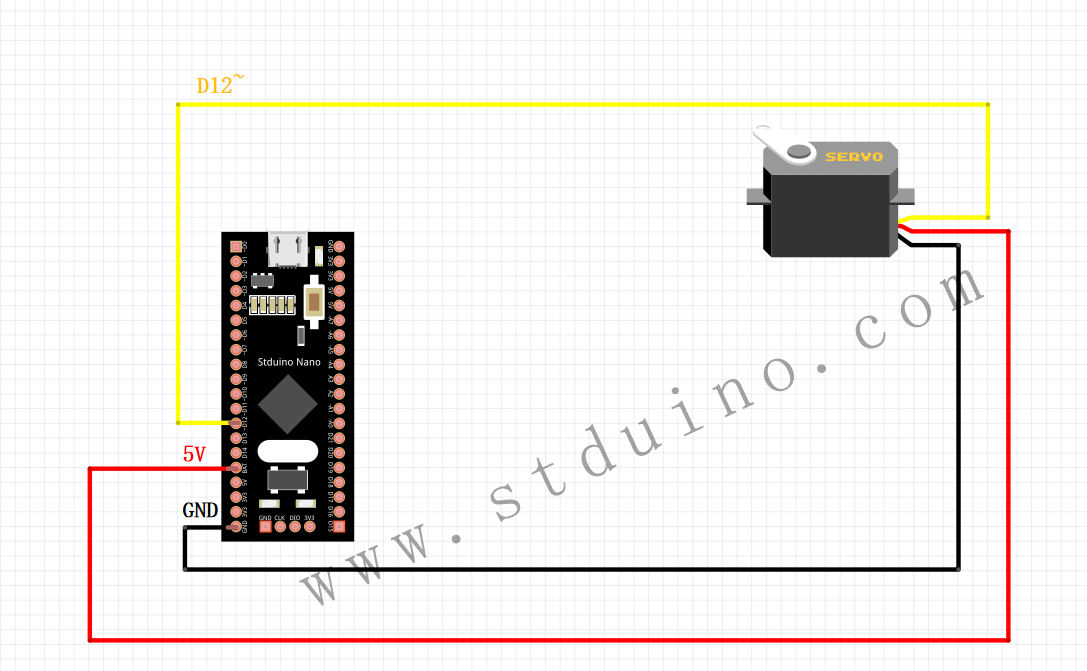

电路连接：

代码展示：

1. #include <Servo.h>

2. Servo myServo; //创建一个舵机控制对象
   & [* {" k# a" k4 I! O" w, |- y! o
3. int pos=0; //角度（0~180°）

4.
   : E0 Z7 ?* t( B, K4 ?
5. void setup()

6. {

7.     myServo.attach(12); // 该舵机由Stduino第12脚控制

8.     myServo.write(pos);

9.     delay(15);

10. }

11.

12. void loop()
    1 Z, |# l" ~* ^4 G- F5 R
13. {
    4 l6 T% ]: ^4 A1 @# o: c
14.     for (pos = 0; pos <= 180; pos += 1)

15.     {
    & G6 Y6 V, m+ x" j- a9 F
16.         myServo.write(pos);

17.         delay(15);
    ) r$ C' \! l1 m8 D; R- v" P
18.     }
    * o  |' s. P- x6 s
19.     delay(60);
    - r! E0 m! K1 f. e( e
20.     for (pos = 180; pos >= 0; pos -= 1)

21.     {

22.         myServo.write(pos);

23.         delay(15);
    + E* D& o: A/ O' n. r# d& B* x4 T9 I
24.     }

25.     delay(60);

26. }

复制代码

! C$ ?9 p/ ^% p' ?, V

Stduino IDE是一款面向32位处理器快速入门学习的集成开发平台，目前已经支持Arduino_Core_STM32框架，集聚快捷、高效、免费、开源、易得于一身，软件还集成了GDB调试功能。
% p. ~* ~" i& UIDE当前支持的功能有：

- \( }% S" c0 e/ O/ ?7 W
; v, d' q" u' W. N
• GDB调试
• 封装库下载安装
• 代码自动补全提示
• 中英文模式
  6 ~0 g$ x0 N3 y
• UTF-8\GBK编码格式
  6 r3 J. t) Z6 k2 J$ l
• 代码快速格式化
    t, r$ k+ T3 Q% S# x" Z( n

• SWD\串口程序下载&调试（已验证）


• DFU程序下载方式（待验证）

  + d# L( x/ w3 z9 k4 C& h
• USB HID程序下载方式（待验证）

  6 _, B! U. p: H$ X( R. V
• maple DFU程序下载方式（待验证）


• maple DFU2程序下载方式（待验证）



• MassStorage程序下载方式（待验证）
  2 D" s: \( Q6 ]$ K
  5 O( q+ f6 M6 C8 |8 u0 ^1 s* |更多功能细节请前往www.stduino.com进行了解
  1 ^2 B0 F! p9 d

  已经支持的芯片&板型列表:


  6 _' V2 D8 b& Z  [9 B2 K. J
  • Stduino UNO&Nano
  • Nucleo 144 boards
  • Nucleo 64 boards
  • Nucleo 32 boards
  • Discovery boards
  • Eval boards
  • STM32MP1 series coprocessor boards
  • Generic STM32F0 boards
  • Generic STM32F1 boards
  • Generic STM32F3 boards
  • Generic STM32F4 boards
  • Generic STM32H7 boards
  • Generic STM32L0 boards
  • 3D printer boards
  • LoRa boards
  • Electronic Speed Controller boards
  • Generic flight controllers
  • Garatronics boards
  • Midatronics boards

    # C$ Z* l6 I6 i# d  g3 p. ^4 f

    更多功能集成正在进行中~
