关键词: 51;stm32;arduino;stduino单片机;stduino UNO&Nano;LCD1602 ; v! t4 I0 x+ o3 P+ x' |
说明:1602液晶显示器(1602 Liquid Crystal Display,此后简称1602 LCD)是一种常见的字符液晶显示器,因其能显示两排字符(每排16个字符)而得名。通常我们使用的1602 LCD中集成了字库芯片,通过LiquidCrystal类库提供的API,我们可以很方便的使用1602LCD显示英文字母与一些符号。 你也可以设计自己的字库。 & c! A' `8 `7 V. f
实验目的:在本例中,我们将学习如何利用LCD模块显示特定字符。 4 D9 O* Z8 L9 @% O; X$ `, j' l
器材:Stduino UNO/Nano;杜邦线;面包版;LCD1602(这里我购买的是1602A QAPSS 3.3V 液晶屏) 电路连接:
3 ^, B% X9 V' x" U4 ]2 Y2 a3 h& t

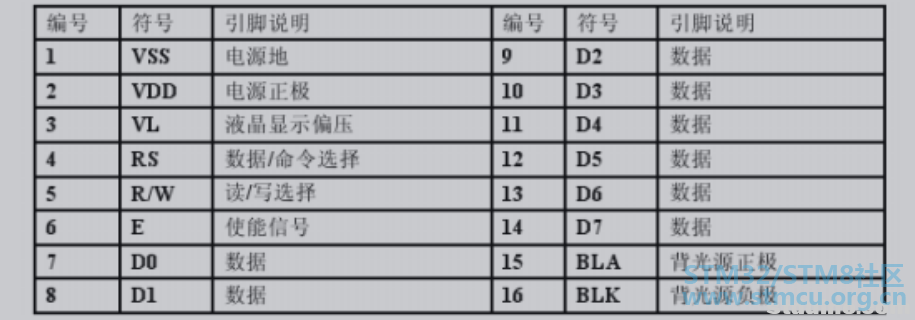

/ ?! E( ~! |* Q# Z G% }引脚说明:
6 Q, j6 G( B. }& N1 K% [% a1 V
- Q, M2 V3 L" ~. L% K6 ?; s! U- D0 A) T
代码:本示例展示在LCD上显示内容,采用4位并行数据传输。
* H1 E9 S; d3 w- #include <LiquidCrystal.h>
6 O7 j. U5 F7 j - ) S* G$ ?2 I$ _2 h& M
- const int rs = 9, en = 10, d4 = 4, d5 = 5, d6 = 6, d7 = 7;. t$ |+ j8 u( @& K
- LiquidCrystal lcd(rs, en, d4, d5, d6, d7);
1 D- `& R) |# r5 P' i( Q -
# g/ F i# ]! X. G& N - void setup() {
. a: l2 f1 N$ F3 z5 ?& A5 ` C. d - // 设定列数与行数9 W1 d0 L5 K( ~2 ?2 a& `5 Q
- lcd.begin(16, 2);
0 W. C/ b. n8 B - // 在这里输入显示内容(不支持中文)! c* ]$ p/ L t1 Z$ K
- ' f" g8 y [' `7 i9 O2 }
- lcd.print("Hello,Stduino!");. R' n( h0 S/ j
- }
$ p3 {) k! Q; C/ G ]/ ?# P# I - % P. c% u3 F; h8 f: b- Z
- void loop() {
^# n' [3 J9 D - // Turn off the display:* R( V! ~6 K$ j) r2 g
- lcd.noDisplay();
& q0 H5 }2 E- E. v - delay(500);
9 m6 M# [2 Y; p/ r6 V* J7 j - // Turn on the display:
" |5 t5 v/ n9 A4 M - lcd.display();
% D4 X- t, @7 U0 N& I - delay(500);0 K7 k* M# _% C5 k9 r" A
- }
复制代码 当然也可以采用八位,那么则在实例化类的时候写- LiquidCrystal lcd(rs,en,d0,d1,d2,d3,d4,d5,d6,d7);
复制代码了解更多LCD1602的用法,例如清屏、滚屏,请参考WIKI/LCD1602。

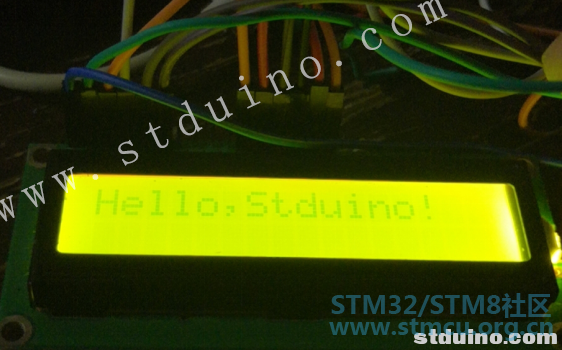

/ ~2 e- ?6 C/ `; V7 O 实验效果:注意: 屏幕不亮,可能是A/K引脚反接了,或者该引脚接触不良;如果出现了黑色方块,大概率是引脚接触不良,库函数没有问题;如果上传代码,屏幕点亮却没出现符号,也有可能是液晶显示偏压的设置不合理,可以通过旋转电位器进行调节。 * a( C4 N' F3 h: X! A1 W+ R, ^: [
