背景

在Linux虚拟化技术中，网络层面，通常重要的三个技术分别是Network Namespace、veth pair、以及网桥或虚拟交换机技术。今天就通过实验带大家一起学习下Linux网络虚拟化技术。

我们首先了解下Network Namespace，它是由Linux内核提供，是实现网络虚拟化的重要功能。通过创建多个隔离的网络空间，实现网络资源的隔离。

不同的Network Namespace的资源互相不可见，彼此之间无法通信。如下图所示：

Network Namespace

) V' M3 K4 D7 i+ u& `ip netns命令

Network Namespace是Linux内核提供的功能，本文借助ip命令来完成各种操作。ip命令来自于iproute2安装包，一般系统默认安装，如果没有的话，读者可自行安装。

ip命令管理的功能很多，和Network Namespace有关的操作都在其子命令ip netns下进行的，可以通过ip netns help查询命令帮助信息

[root@qll253 ~]# ip netns help
6 P1 b+ S% U% GUsage: ip netns list
6 t) U# c0 d5 M# }: @' W' U       ip netns add NAME
       ip netns set NAME NETNSID
       ip [-all] netns delete [NAME]
       ip netns identify [PID]
5 x' {4 i$ F' E, D       ip netns pids NAME
" D/ ~: x, _: W8 D& H4 n. O       ip [-all] netns exec [NAME] cmd ...
) f( L0 S* e6 r# D       ip netns monitor
       ip netns list-id

- G4 k; m% i( h+ k# c3 V
创建Network Namespace
. ^/ f' K( S9 u% r7 k* M8 s1、通过 ip netns add 命令创建一个名为ns0的网络命名空间：[root@1ll253 ~]# ip netns add ns0
) j: H6 i# Q( V& r2 D2、查询命名空间[root@1ll253 ~]# ip netns list
0 }4 [; T5 l# x7 G% }/ y- Ens0
3、命名空间所在目录[root@1ll253 ~]# ls /var/run/netns/
ns0

注意：新创建的 Network Namespace 会出现在/var/run/netns/目录下。如果需要管理其他不是 ip netns 创建的 network namespace，只要在这个目录下创建一个指向对应 network namespace 文件的链接即可。

, }4 u9 n- }7 R5 l8 U$ z

操作Network Namespace

对于每个 Network Namespace 来说，它会有自己独立的网卡、路由表、ARP 表、iptables 等和网络相关的资源。ip命令提供了ip netns exec子命令可以在对应的 Network Namespace 中执行命令。

1、查看网络命名空间 ns0 的网卡信息
[root@1ll253 ~]# ip netns exec ns0 ip addr
8 T3 z1 c4 E( h1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

每个 namespace 在创建时会自动创建一个回环接口lo，默认不启用。它的作用和Linux系统中默认看到的lo一样，都是为了实现loopback通信，如果希望lo口能工作，可以通过下面的步骤2启用它。

2、启用lo回环网卡：
[root@1ll253 ~]# ip netns exec ns0 ip link set lo up

再次检查回环网卡状态：

[root@1ll253 ~]# ip netns exec ns0 ip addr
5 p& q3 B5 [/ n  M9 |( O1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
! @/ i0 V8 z$ t- c) u0 o    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
- w: v' `8 U. N- x9 v: b- N" |3 r       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
$ ~9 Z, D* |) e. @8 j$ y" b: m       valid_lft forever preferred_lft forever
; K  V& p" _0 B3 D3 G/ e3 F

会发现此时回环口卡处于UP状态，并且系统分配127.0.0.1/8的ip地址。

3、在 ns0 中打开一个shell终端
1 J' j1 e" e( T: R7 C2 W  Q[root@1ll253 ~]# ip netns exec ns0 /bin/bash
4 x! q+ Q: u+ j/ C" w; t4 o[root@1ll253 ~]# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
  G! }9 d/ T0 }. ?[root@1ll253 ~]# exit
- |3 V: o7 S* }) ~+ L+ z! G# X( {exit

通过执行ip netns exec ns0 /bin/bash进入ns0的shell终端，后面所有的命令都在这个Network Namespace中执行，好处是不用每次执行命令时都要带上ip netns exec ，缺点是我们无法清楚知道自己当前所在的shell，容易混淆。

可以采用下面的方法解决：

[root@1ll253 ~]# ip netns exec ns0 /bin/bash --rcfile <(echo "PS1=\"ns0> \"")
ns0>

Network Namespace 之间的通信

默认情况下，network namespace 是不能和主机网络，或者其他 network namespace 通信的。

可以使用 Linux 提供的veth pair来完成通信，veth pair你可以理解为使用网线连接好的两个接口，把两个端口放到两个namespace中，那么这两个namespace就能打通。

接下来我们通过实验进行验证：

实验拓扑图
+ w% V3 T. Q: f' L. |

6 @. r- \9 W& l/ F+ v  u$ J" D# }+ K1、创建veth pair
: P0 x; D' \1 U+ y+ L[root@1ll253 ~]# ip link add type veth
6 V8 o* F1 b' N1 |  O* X! U[root@1ll253 ~]# ip link
& D7 T" x- d+ e) p% m8 l14: veth0@veth1: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/ether 06:17:62:85:64:fc brd ff:ff:ff:ff:ff:ff
% Z" V2 a# m: }15: veth1@veth0: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
# H5 W9 q7 e+ G; ~5 {% w& Z# l  ~    link/ether fe:9a:48:e4:a3:99 brd ff:ff:ff:ff:ff:ff
[root@1ll253 ~]#

可以看到，此时系统中新增了一对veth pair：veth0和veth1，需要记住的是veth pair无法单独存在，删除其中一个，另一个也会自动消失。

如果需要指定veth pair两个端点的名称，可以使用下面的命令：

[root@1ll253 ~]# ip link add veth001 type veth peer name veth002
) r6 p$ @9 K; k& ?/ @+ d[root@1ll253 ~]# ip link
12: veth002@veth001: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/ether aa:3e:04:da:a7:69 brd ff:ff:ff:ff:ff:ff
! B- J* \* g  @! X- `. {) D13: veth001@veth002: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
, ~$ F& S3 G  U7 ~    link/ether 3e:5d:5f:4e:06:2b brd ff:ff:ff:ff:ff:ff
- h! k3 O8 u5 [. S! r/ a2、创建Network Namespace

我们已创建了一个名为ns0的Network Namespace，下面再创建一个名称为ns1的网络命名空间。

[root@1ll253 ~]# ip netns add ns1
[root@1ll253 ~]# ip netns list
ns1
9 y5 b+ h7 b4 }/ bns0
% P9 k" k. B4 z2 G3、把veth pair分别加入到这两个namespace中

将veth0加入到ns0，将veth1加入到ns1，如下所示：

[root@1ll253 ~]# ip link set veth0 netns ns0
[root@1ll253 ~]# ip link set veth1 netns ns1
7 T( C7 x8 z( Z! U1 ^4、分别为这对veth pair配置上ip地址，并启用

1）为veth0配置IP，并启用该虚拟网卡

[root@1ll253 ~]# ip netns exec ns0 ip addr add 192.168.1.1/24 dev veth0
[root@1ll253 ~]# ip netns exec ns0 ip link set veth0 up

2）为veth1配置IP，并启用该虚拟网卡

[root@1ll253 ~]# ip netns exec ns1 ip addr add 192.168.1.2/24 dev veth1
- l( p; |: Q( H( y/ R[root@1ll253 ~]# ip netns exec ns1 ip link set veth1 up

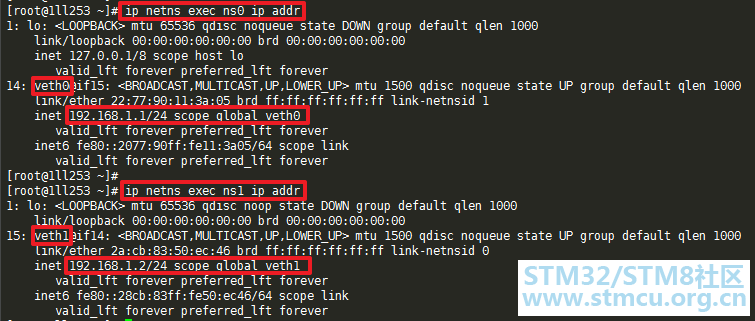

. |# K9 {& `4 z& }: T+ S5、查看这对veth pair的状态
, z' X6 |3 s( u/ t

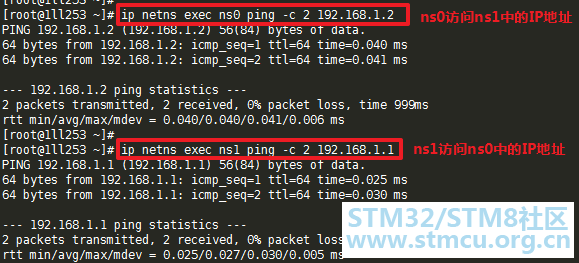

$ c; e' Q' O1 C8 ^& h" }. ~/ z6、验证两个Network Namespace之间的互通

可以看到，veth pair成功实现了两个不同Network Namespace之间的网络交互。

网桥

虽然veth pair可以实现两个 Network Namespace 之间的通信，但 veth pair 有一个明显的缺陷，就是只能实现两个网络接口之间的通信。如果多个network namespace需要进行通信，则需要借助bridge。

下面我们通过实验来进行讲解：

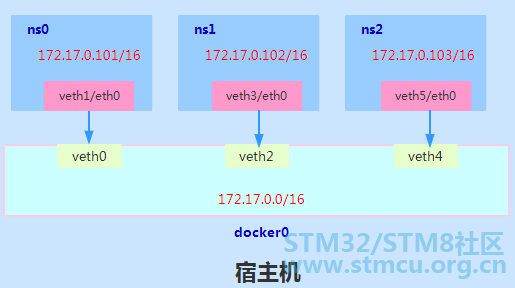

实验拓扑图
6 ~% K, P3 j, q- p9 c0、还原网络环境

为方便接下来的实验，我们把刚刚创建的Network Namespace及veth pair删除，保证纯净的网络环境。

[root@1ll253 ~]# ip netns delete ns0
[root@1ll253 ~]# ip netns delete ns1
/ n. N8 N( \$ y) _" A9 c& H1、创建3个Network Namespace[root@1ll253 ~]# ip netns add ns0
1 T& S! c- z; Y3 H; |1 B[root@1ll253 ~]# ip netns add ns1
& o& i: x  y1 S9 b6 v# b[root@1ll253 ~]# ip netns add ns2
, L+ @2 ~7 V  ^8 K5 ?/ c2、创建3对veth pair[root@1ll253 ~]# ip link add type veth
4 {6 U+ k* K4 N- e1 a[root@1ll253 ~]# ip link
; J- b/ H# ^5 m16: veth0@veth1: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
7 D- o' p  D8 E- |( b# j% `9 ]& W. G    link/ether ba:fa:d6:14:e1:32 brd ff:ff:ff:ff:ff:ff
17: veth1@veth0: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/ether a2:ef:d9:a5:96:51 brd ff:ff:ff:ff:ff:ff
2 [5 |- N6 ?% m( S' F7 j18: veth2@veth3: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
& S2 P% O0 }/ j1 h: Z4 }    link/ether a2:5b:e7:9e:b1:55 brd ff:ff:ff:ff:ff:ff
) f: s2 B# @0 j8 [+ u* M9 f19: veth3@veth2: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/ether 92:91:67:ab:69:ac brd ff:ff:ff:ff:ff:ff
; `( \# Z0 e+ B/ f1 U# ~, Y0 `20: veth4@veth5: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/ether 8a:c8:35:f6:11:3f brd ff:ff:ff:ff:ff:ff
$ x' J0 a5 B& u' K21: veth5@veth4: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/ether 2a:b7:82:d4:49:d5 brd ff:ff:ff:ff:ff:ff
- [. Y; E9 Z0 P, ]! M5 N
3、创建网桥
// 创建名为 docker0 的网桥
3 e8 Y% {; }. w! K/ k: k8 J4 I[root@1ll253 ~]# ip link add docker0 type bridge
: F. t; P8 _6 |3 t9 U$ s( E
//启动 docker0 网桥
- V+ N  Q( q, _: L4 ][root@1ll253 ~]# ip link set dev docker0 up

: \: @- X3 |" d* \//为docker0网桥配置IP
[root@1ll253 ~]# ifconfig docker0 172.17.0.1/16
+ @8 ^: a8 p2 W; V1 |0 B0 N

此时可以通过ifconfig命令查看：

docker0
4、绑定网口

Network Namespace、veth pair、bridge 都创建完毕，下面通过命令将每对veth pair的一端绑定在network namespace，另一端绑定在docker0网桥上，用于实现网络互通

1）配置第一个网络命名空间 ns0

// 将veth1添加进ns0
3 y8 ?, N* j4 {. r[root@1ll253 ~]# ip link set dev veth1 netns ns0
0 N' e6 b2 U, v2 S( ^/ O) e- o4 ]2 b
' R+ S5 @; P; E8 [- i, b4 C; _//将veth1重命名为eth0
[root@1ll253 ~]# ip netns exec ns0 ip link set dev veth1 name eth0
; t" m1 a' Y( c$ K' U+ p
//为ns0中的eth0配置ip
& F+ i8 P6 u  }9 W8 \1 o[root@1ll253 ~]# ip netns exec ns0 ip addr add 172.17.0.101/16 dev eth0
: {5 M, A4 y* L3 E: y( V5 ~4 y
7 f3 a" V- o( b// 启动ns0中的eth0网卡
6 \( x- T1 y( A  Z/ o/ M[root@1ll253 ~]# ip netns exec ns0 ip link set dev eth0 up

// 将veth0添加加网桥docker0
[root@1ll253 ~]# ip link set dev veth0 master docker0
# ~! z& b$ n$ {
// 启动veth0网卡
+ j  l" s7 V2 U: J: G) z% h[root@1ll253 ~]# ip link set dev veth0 up

2）配置第二个网络命名空间 ns1

[root@1ll253 ~]# ip link set dev veth3 netns ns1
[root@1ll253 ~]# ip netns exec ns1 ip link set dev veth3 name eth0
8 h0 I( @" ]. p4 z; t3 N4 d& w[root@1ll253 ~]# ip netns exec ns1 ip addr add 172.17.0.102/16 dev eth0
; b9 x$ d5 v  f[root@1ll253 ~]# ip netns exec ns1 ip link set dev eth0 up
# W7 r7 p  P( T8 U' t" D[root@1ll253 ~]# ip link set dev veth1 master docker0
: d: b, R3 r# {. Z4 r[root@1ll253 ~]# ip link set dev veth3 up

2）配置第三个网络命名空间 ns2

[root@1ll253 ~]# ip link set dev veth5 netns ns2
# F6 `# H5 h3 Z) W- `: }. W$ ][root@1ll253 ~]# ip netns exec ns2 ip link set dev veth5 name eth0
[root@1ll253 ~]# ip netns exec ns2 ip addr add 172.17.0.103/16 dev eth0
[root@1ll253 ~]# ip netns exec ns1 ip link set dev eth0 up
7 K+ \+ O# K/ W# F  w; n2 _8 Q[root@1ll253 ~]# ip link set dev veth5 master docker0
[root@1ll253 ~]# ip link set dev veth5 up
5、查看绑定端口
/ O# _) r* y  Q3 G4 w5 N* A# R) g

和网桥有关的操作还可以使用brctl，这个命令来自 bridge-utils安装包。这里使用brctl show来查询网桥docker0下绑定的网卡。

6、验证多个namespace之间的通信
4 Z, T$ y7 j9 a; H// 进入ns0 bash终端
[root@1ll253 ~]# ip netns exec ns0 /bin/bash --rcfile <(echo "PS1=\"ns0> \"")
7 Z1 b, f* r  \6 f4 s, ?
+ `5 _( H, `2 z; \$ F// ping 网桥docker0
ns0> ping -c 1 172.17.0.1
' B% f3 W  a6 d6 r' s" yPING 172.17.0.1 (172.17.0.1) 56(84) bytes of data.
. V1 W# Y1 g7 R64 bytes from 172.17.0.1: icmp_seq=1 ttl=64 time=0.033 ms
...
: t5 v" ~! O& `# j+ N, ?
, b: A7 U+ i& o( Y  O// ping ns1上的eth0网卡
ns0> ping -c 1 172.17.0.102
/ T: ~4 t8 \- [; n: K5 lPING 172.17.0.102 (172.17.0.102) 56(84) bytes of data.
64 bytes from 172.17.0.102: icmp_seq=1 ttl=64 time=0.049 ms
. s/ f+ r: m$ f...

// ping ns2上的eth0网卡
ns0> ping -c 1 172.17.0.103
PING 172.17.0.103 (172.17.0.103) 56(84) bytes of data.
64 bytes from 172.17.0.103: icmp_seq=1 ttl=64 time=0.038 ms
...
