背景

在Linux虚拟化技术中，网络层面，通常重要的三个技术分别是Network Namespace、veth pair、以及网桥或虚拟交换机技术。今天就通过实验带大家一起学习下Linux网络虚拟化技术。

我们首先了解下Network Namespace，它是由Linux内核提供，是实现网络虚拟化的重要功能。通过创建多个隔离的网络空间，实现网络资源的隔离。

不同的Network Namespace的资源互相不可见，彼此之间无法通信。如下图所示：

Network Namespace

- d/ Z' W* u7 b# J- z9 Yip netns命令

Network Namespace是Linux内核提供的功能，本文借助ip命令来完成各种操作。ip命令来自于iproute2安装包，一般系统默认安装，如果没有的话，读者可自行安装。

ip命令管理的功能很多，和Network Namespace有关的操作都在其子命令ip netns下进行的，可以通过ip netns help查询命令帮助信息

[root@qll253 ~]# ip netns help
Usage: ip netns list
       ip netns add NAME
       ip netns set NAME NETNSID
/ H2 U' t- M1 L9 h0 @* J& V) l       ip [-all] netns delete [NAME]
5 Z/ i8 K" X" V8 N2 s       ip netns identify [PID]
/ G  m/ I. w& h8 F7 s5 Y/ R( `       ip netns pids NAME
  @2 p8 d% `4 ~' {$ m; q3 d( s0 L- {       ip [-all] netns exec [NAME] cmd ...
' G3 ]+ o& `3 T       ip netns monitor
       ip netns list-id
5 E& J+ u& m& ?& f创建Network Namespace
, w1 E5 s( y* O/ y1、通过 ip netns add 命令创建一个名为ns0的网络命名空间：
[root@1ll253 ~]# ip netns add ns0
2、查询命名空间
[root@1ll253 ~]# ip netns list
ns0
3、命名空间所在目录
5 ?$ I$ h: K1 M# L, b( Q! f[root@1ll253 ~]# ls /var/run/netns/
ns0
" ^+ _3 _% s4 K& T" K

注意：新创建的 Network Namespace 会出现在/var/run/netns/目录下。如果需要管理其他不是 ip netns 创建的 network namespace，只要在这个目录下创建一个指向对应 network namespace 文件的链接即可。

操作Network Namespace

对于每个 Network Namespace 来说，它会有自己独立的网卡、路由表、ARP 表、iptables 等和网络相关的资源。ip命令提供了ip netns exec子命令可以在对应的 Network Namespace 中执行命令。

1、查看网络命名空间 ns0 的网卡信息
- y' n: U- \8 @; l+ G[root@1ll253 ~]# ip netns exec ns0 ip addr
1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
1 Q" G3 R+ E4 |$ T# s+ c- ^/ }: `

每个 namespace 在创建时会自动创建一个回环接口lo，默认不启用。它的作用和Linux系统中默认看到的lo一样，都是为了实现loopback通信，如果希望lo口能工作，可以通过下面的步骤2启用它。

2、启用lo回环网卡：
) ]" p3 m2 I% B& k( K9 O6 o8 A/ ][root@1ll253 ~]# ip netns exec ns0 ip link set lo up

再次检查回环网卡状态：

[root@1ll253 ~]# ip netns exec ns0 ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
* T$ R# [+ i5 B, ?% n  Z! L" C    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
) h3 z, A9 a: t

会发现此时回环口卡处于UP状态，并且系统分配127.0.0.1/8的ip地址。

3、在 ns0 中打开一个shell终端
* ]( {- X) f  \7 o- G+ w/ R[root@1ll253 ~]# ip netns exec ns0 /bin/bash
" p$ l6 l! P4 u  |2 ]( i6 g' D[root@1ll253 ~]# ip addr
; |- v9 M) x5 t% j! a: P. W( r  D+ y1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
; d/ a2 K* \2 y% @; n    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
) |8 m' h5 V. h6 c( j# V% h    inet 127.0.0.1/8 scope host lo
; M8 H) H& \1 c  T9 N       valid_lft forever preferred_lft forever
[root@1ll253 ~]# exit
exit

通过执行ip netns exec ns0 /bin/bash进入ns0的shell终端，后面所有的命令都在这个Network Namespace中执行，好处是不用每次执行命令时都要带上ip netns exec ，缺点是我们无法清楚知道自己当前所在的shell，容易混淆。

可以采用下面的方法解决：

[root@1ll253 ~]# ip netns exec ns0 /bin/bash --rcfile <(echo "PS1=\"ns0> \"")
ns0>
Network Namespace 之间的通信

默认情况下，network namespace 是不能和主机网络，或者其他 network namespace 通信的。

可以使用 Linux 提供的veth pair来完成通信，veth pair你可以理解为使用网线连接好的两个接口，把两个端口放到两个namespace中，那么这两个namespace就能打通。

接下来我们通过实验进行验证：

实验拓扑图
) a4 [$ X- U1 }/ a+ O1、创建veth pair
" v/ l& @6 z# U+ G[root@1ll253 ~]# ip link add type veth
. u0 X8 g* @% j* k6 G. \[root@1ll253 ~]# ip link
14: veth0@veth1: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/ether 06:17:62:85:64:fc brd ff:ff:ff:ff:ff:ff
* h( o7 k: s: q' y15: veth1@veth0: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
% k- ~5 \5 W* q! ?/ X* w9 h    link/ether fe:9a:48:e4:a3:99 brd ff:ff:ff:ff:ff:ff
[root@1ll253 ~]#

可以看到，此时系统中新增了一对veth pair：veth0和veth1，需要记住的是veth pair无法单独存在，删除其中一个，另一个也会自动消失。

如果需要指定veth pair两个端点的名称，可以使用下面的命令：

[root@1ll253 ~]# ip link add veth001 type veth peer name veth002
# M8 {) j) N! X4 V1 B[root@1ll253 ~]# ip link
4 T) W! l5 n- ]6 B1 |0 i# V" N* E12: veth002@veth001: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/ether aa:3e:04:da:a7:69 brd ff:ff:ff:ff:ff:ff
- m# @; E6 f% n5 x13: veth001@veth002: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
$ R7 h4 F8 F* \    link/ether 3e:5d:5f:4e:06:2b brd ff:ff:ff:ff:ff:ff
2、创建Network Namespace

我们已创建了一个名为ns0的Network Namespace，下面再创建一个名称为ns1的网络命名空间。

[root@1ll253 ~]# ip netns add ns1
[root@1ll253 ~]# ip netns list
' _4 n$ [# I' f6 M/ Bns1
ns0
) S# {6 |6 u5 x: w0 n0 E3、把veth pair分别加入到这两个namespace中

将veth0加入到ns0，将veth1加入到ns1，如下所示：

[root@1ll253 ~]# ip link set veth0 netns ns0
) r/ a+ _6 e, m4 `/ \; J( w2 f[root@1ll253 ~]# ip link set veth1 netns ns1
6 n/ l5 n& a# p& ~+ ]6 I4、分别为这对veth pair配置上ip地址，并启用

1）为veth0配置IP，并启用该虚拟网卡

[root@1ll253 ~]# ip netns exec ns0 ip addr add 192.168.1.1/24 dev veth0
[root@1ll253 ~]# ip netns exec ns0 ip link set veth0 up
3 X, I3 G9 t: B0 G5 ]/ R, y

2）为veth1配置IP，并启用该虚拟网卡

[root@1ll253 ~]# ip netns exec ns1 ip addr add 192.168.1.2/24 dev veth1
[root@1ll253 ~]# ip netns exec ns1 ip link set veth1 up

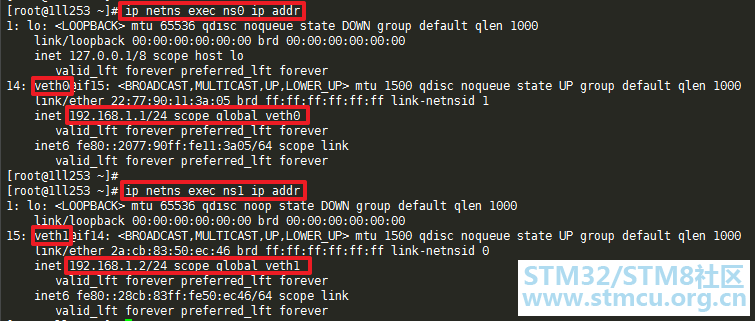

5、查看这对veth pair的状态

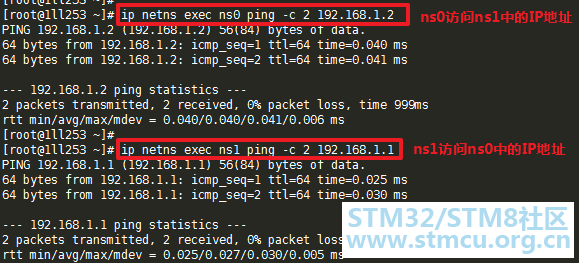

6、验证两个Network Namespace之间的互通

可以看到，veth pair成功实现了两个不同Network Namespace之间的网络交互。

网桥

虽然veth pair可以实现两个 Network Namespace 之间的通信，但 veth pair 有一个明显的缺陷，就是只能实现两个网络接口之间的通信。如果多个network namespace需要进行通信，则需要借助bridge。

下面我们通过实验来进行讲解：

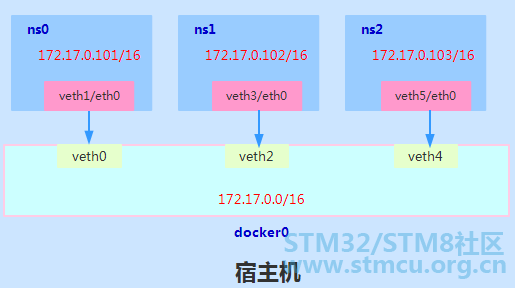

实验拓扑图
0、还原网络环境

为方便接下来的实验，我们把刚刚创建的Network Namespace及veth pair删除，保证纯净的网络环境。

[root@1ll253 ~]# ip netns delete ns0
3 \3 I! g, j- k* b- X[root@1ll253 ~]# ip netns delete ns1
: a# [+ P# c2 k7 d# B; z& W/ I1、创建3个Network Namespace
[root@1ll253 ~]# ip netns add ns0
[root@1ll253 ~]# ip netns add ns1
( M' h2 i% \7 m8 h( C0 E[root@1ll253 ~]# ip netns add ns2
2、创建3对veth pair
[root@1ll253 ~]# ip link add type veth
[root@1ll253 ~]# ip link
0 }, `1 K7 A& U5 ?2 q16: veth0@veth1: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
* ]  N! v: X/ w" ~/ J; L4 Z2 w$ o    link/ether ba:fa:d6:14:e1:32 brd ff:ff:ff:ff:ff:ff
* a9 g+ Q- G. z17: veth1@veth0: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/ether a2:ef:d9:a5:96:51 brd ff:ff:ff:ff:ff:ff
18: veth2@veth3: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
! [: G+ v$ _* Q$ D7 Q+ A9 B    link/ether a2:5b:e7:9e:b1:55 brd ff:ff:ff:ff:ff:ff
. J# M& f! [0 y* U4 v& E1 d6 ^2 X! O( t19: veth3@veth2: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/ether 92:91:67:ab:69:ac brd ff:ff:ff:ff:ff:ff
20: veth4@veth5: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/ether 8a:c8:35:f6:11:3f brd ff:ff:ff:ff:ff:ff
21: veth5@veth4: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/ether 2a:b7:82:d4:49:d5 brd ff:ff:ff:ff:ff:ff
3 Q; h, K$ C) a. j8 }& E% a
  ?$ {$ M& f" p3 X, B3、创建网桥
// 创建名为 docker0 的网桥
8 x: U' o& J1 k9 M# F[root@1ll253 ~]# ip link add docker0 type bridge
% u3 {% ^" `$ X7 \! Z
//启动 docker0 网桥
% m& V/ T; x& M* ?  a2 L[root@1ll253 ~]# ip link set dev docker0 up
& l4 B+ l( h- Y7 E" |1 K
) Z9 j- A$ v5 h" i" P5 n1 h. B! N+ j" k//为docker0网桥配置IP
* y' Z/ c+ O9 }' \8 S* _[root@1ll253 ~]# ifconfig docker0 172.17.0.1/16

此时可以通过ifconfig命令查看：

docker0
4、绑定网口

Network Namespace、veth pair、bridge 都创建完毕，下面通过命令将每对veth pair的一端绑定在network namespace，另一端绑定在docker0网桥上，用于实现网络互通

1）配置第一个网络命名空间 ns0

// 将veth1添加进ns0
[root@1ll253 ~]# ip link set dev veth1 netns ns0
0 \1 {) O  k% p9 I+ U9 a1 }
; A6 x" Z; F! A+ m4 x9 g& F0 S2 c//将veth1重命名为eth0
[root@1ll253 ~]# ip netns exec ns0 ip link set dev veth1 name eth0
4 g3 J" b8 [8 K& P4 d+ z: C
//为ns0中的eth0配置ip
[root@1ll253 ~]# ip netns exec ns0 ip addr add 172.17.0.101/16 dev eth0
2 k0 B! h3 v6 b5 X
// 启动ns0中的eth0网卡
[root@1ll253 ~]# ip netns exec ns0 ip link set dev eth0 up

// 将veth0添加加网桥docker0
3 E  r* K/ l5 m[root@1ll253 ~]# ip link set dev veth0 master docker0
! O  {1 M  V& w0 t: L" t* `8 `# z
// 启动veth0网卡
[root@1ll253 ~]# ip link set dev veth0 up

2）配置第二个网络命名空间 ns1

[root@1ll253 ~]# ip link set dev veth3 netns ns1
[root@1ll253 ~]# ip netns exec ns1 ip link set dev veth3 name eth0
, G$ l7 K2 Q4 P[root@1ll253 ~]# ip netns exec ns1 ip addr add 172.17.0.102/16 dev eth0
[root@1ll253 ~]# ip netns exec ns1 ip link set dev eth0 up
[root@1ll253 ~]# ip link set dev veth1 master docker0
[root@1ll253 ~]# ip link set dev veth3 up
4 f8 N/ ?. _. X7 L* w' }; a( b8 D

2）配置第三个网络命名空间 ns2

[root@1ll253 ~]# ip link set dev veth5 netns ns2
  b) ]$ A3 T( Q; h% |! Q* O( I8 f[root@1ll253 ~]# ip netns exec ns2 ip link set dev veth5 name eth0
2 s/ V, k; n( m3 {[root@1ll253 ~]# ip netns exec ns2 ip addr add 172.17.0.103/16 dev eth0
[root@1ll253 ~]# ip netns exec ns1 ip link set dev eth0 up
[root@1ll253 ~]# ip link set dev veth5 master docker0
+ Z0 f# M+ N% ]: c[root@1ll253 ~]# ip link set dev veth5 up
5、查看绑定端口
3 X- l2 a; S3 u1 d2 m

和网桥有关的操作还可以使用brctl，这个命令来自 bridge-utils安装包。这里使用brctl show来查询网桥docker0下绑定的网卡。

6、验证多个namespace之间的通信
6 G! c" j  ?8 ]- h' z( L// 进入ns0 bash终端
[root@1ll253 ~]# ip netns exec ns0 /bin/bash --rcfile <(echo "PS1=\"ns0> \"")

: b2 d8 G( i9 w% c! n  g// ping 网桥docker0
( E8 u* E% @3 O+ a' Q5 `ns0> ping -c 1 172.17.0.1
0 E% z1 ^' o; O6 jPING 172.17.0.1 (172.17.0.1) 56(84) bytes of data.
8 p0 e; E$ ]$ T3 Y) \) \6 C# A64 bytes from 172.17.0.1: icmp_seq=1 ttl=64 time=0.033 ms
' g. ]  H& F( ?$ r2 @* x...

// ping ns1上的eth0网卡
ns0> ping -c 1 172.17.0.102
4 l6 X' c7 }2 v: F- o) `- EPING 172.17.0.102 (172.17.0.102) 56(84) bytes of data.
, j$ v# a# L0 C6 U* X* t- l( {# L64 bytes from 172.17.0.102: icmp_seq=1 ttl=64 time=0.049 ms
...
+ K' [) ^$ [  z: `' p. Z' A
// ping ns2上的eth0网卡
( {2 ~- l1 t& v2 Ans0> ping -c 1 172.17.0.103
' S4 z$ Q) G: IPING 172.17.0.103 (172.17.0.103) 56(84) bytes of data.
) {- q- h6 |& e1 _64 bytes from 172.17.0.103: icmp_seq=1 ttl=64 time=0.038 ms
* R& f* y9 r: t: ]% Q, r6 v8 ]; _...
