01 SPI简介

SPI 规定了两个SPI 设备之间通信必须由主设备(Master) 来控制次设备(Slave). 一个Master 设备可以通过提供Clock 以及对Slave 设备进行片选(Slave Select) 来控制多个Slave 设备,SPI 协议还规定Slave 设备的Clock 由Master 设备通过SCK 管脚提供给Slave 设备,Slave 设备本身不能产生或控制Clock, 没有Clock 则Slave 设备不能正常工作。

02 SPI特点

+ R/ J2 _0 ?  @- `& g1 E

2.1、SPI控制方式

采用主-从模式(Master-Slave)的控制方式。

SPI 规定了两个SPI 设备之间通信必须由主设备(Master) 来控制次设备(Slave). 一个Master 设备可以通过提供Clock 以及对Slave 设备进行片选(Slave Select) 来控制多个Slave 设备,SPI 协议还规定Slave 设备的Clock 由Master 设备通过SCK 管脚提供给Slave 设备,Slave 设备本身不能产生或控制Clock, 没有Clock 则Slave 设备不能正常工作。

2.2、SPI传输方式

采用同步方式(Synchronous)传输数据。

  C: Z, P" q3 J$ A: f* |$ X

Master 设备会根据将要交换的数据来产生相应的时钟脉冲(ClockPulse), 时钟脉冲组成了时钟信号(ClockSignal) , 时钟信号通过时钟极性(CPOL) 和时钟相位 (CPHA) 控制着两个SPI 设备间何时数据交换以及何时对接收到的数据进行采样,来保证数据在两个设备之间是同步传输的。

( M5 @, _  A& ~2 {6 \4 x% o

2.3、SPI数据交换

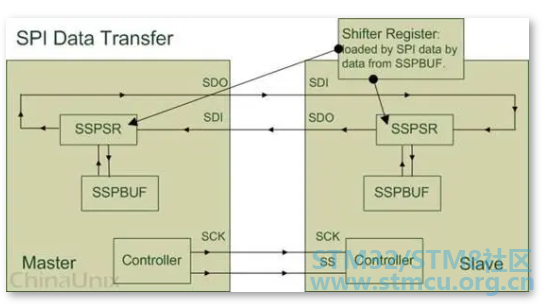

SPI数据交换框图

# }' l7 r8 k; p2 o

上图只是对SPI 设备间通信的一个简单的描述,下面就来解释一下图中所示的几个组件(Module):

2 N, T; m8 b9 n+ x$ @1 W! c, }

SSPBUF,Synchronous Serial Port Buffer, 泛指SPI 设备里面的内部缓冲区,一般在物理上是以FIFO 的形式,保存传输过程中的临时数据;

SSPSR, Synchronous Serial Port Register, 泛指SPI 设备里面的移位寄存器(ShiftRegitser), 它的作用是根据设置好的数据位宽(bit-width)把数据移入或者移出SSPBUF;

Controller, 泛指SPI 设备里面的控制寄存器,可以通过配置它们来设置SPI 总线的传输模式。

SPI 设备间的数据传输之所以又被称为数据交换,是因为SPI 协议规定一个SPI 设备不能在数据通信过程中仅仅只充当一个"发送者(Transmitter)"或者"接收者(Receiver)".在每个Clock 周期内,SPI 设备都会发送并接收一个bit 大小的数据,相当于该设备有一个bit 大小的数据被交换了.一个Slave 设备要想能够接收到Master 发过来的控制信号,必须在此之前能够被Master 设备进行访问(Access). 所以,Master 设备必须首先通过SS/CS pin 对Slave 设备进行片选,把想要访问的Slave 设备选上.在数据传输的过程中,每次接收到的数据必须在下一次数据传输之前被采样.如果之前接收到的数据没有被读取,那么这些已经接收完成的数据将有可能会被丢弃,导致SPI 物理模块最终失效.因此,在程序中一般都会在SPI 传输完数据后,去读取SPI 设备里的数据,即使这些数据(DummyData)在我们的程序里是无用的。

; D5 S7 C( ~- K1 C3 i4 h2 @1 e

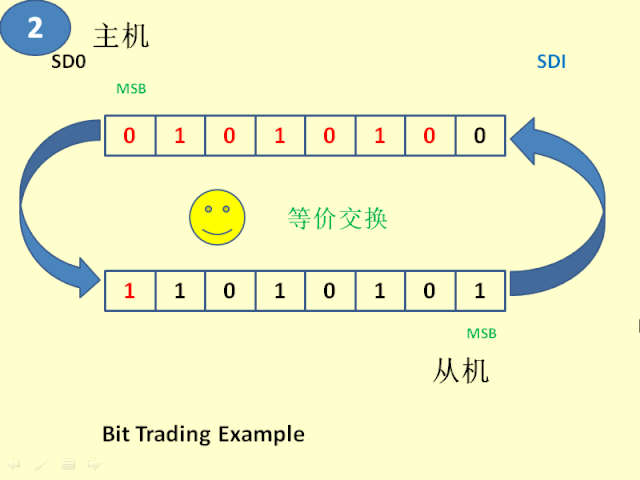

上面的过程转为动画

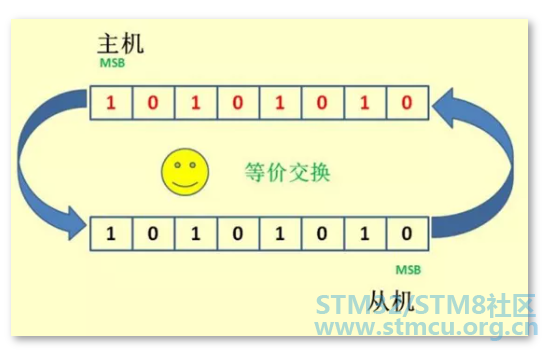

初始状态

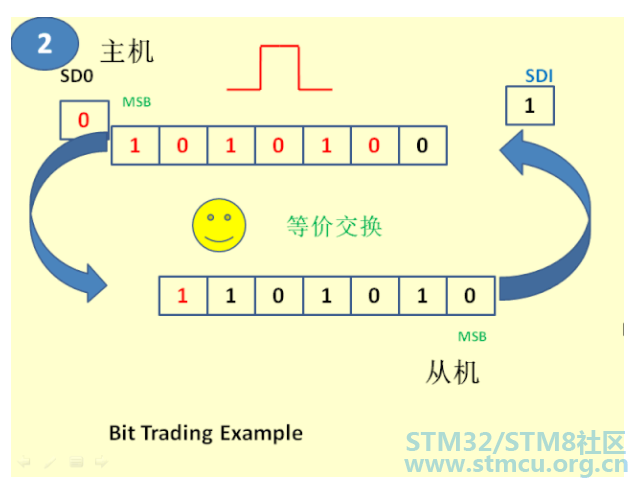

主机读取一个bit过程

) K+ H4 W- `: V2 ~, n

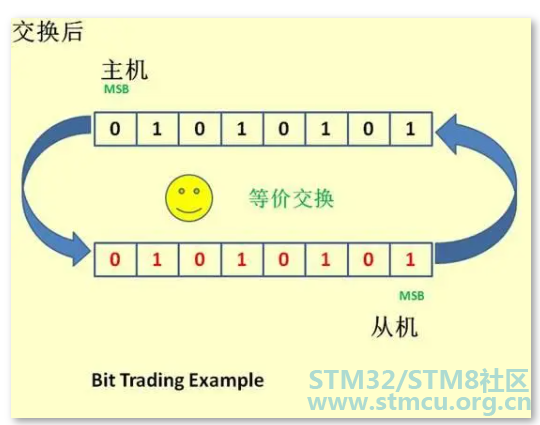

当读取7次后，也就是读取7位后
3 S) \( H3 i: i( \6 i* E

总结：

没有读和写的说法，因为实质上每次SPI是主从设备在交换数据。也就是说，你发一个数据必然会收到一个数据；你要收一个数据必须也要先发一个数据。

2.4、SPI传输模式

上升沿、下降沿、前沿、后沿触发。当然也有MSB和LSB传输方式.

4 |5 I4 U+ @& k# J" T% `" M% d# @# Q

( f( ?2 P  m9 S8 ~: i- A- j

03 工作机制

3.1、相关缩写
  j2 H* T' p  r* B: N" ]

SPI的极性Polarity和相位Phase，最常见的写法是CPOL和CPHA，不过也有一些其他写法，简单总结如下：

  N# C/ d- d, Q, C3 f+ P  w0 W" W

(1) CKPOL (Clock Polarity) = CPOL = POL = Polarity = （时钟）极性

(2) CKPHA (Clock Phase) = CPHA = PHA = Phase = （时钟）相位

" \6 i% e. G7 M" p5 K0 l$ t

(3) SCK=SCLK=SPI的时钟

$ r( ^/ s* \" q% l1 A3 q8 K

(4) Edge=边沿，即时钟电平变化的时刻，即上升沿(risingedge)或者下降沿(fallingedge)

  q( _& Q% V  h- O- T( T5 I8 x

对于一个时钟周期内，有两个edge，分别称为：

7 |' c8 q( {9 A5 ~  \

Leading edge=前一个边沿=第一个边沿，对于开始电压是1，那么就是1变成0的时候，对于开始电压是0，那么就是0变成1的时候；

Trailingedge=后一个边沿=第二个边沿，对于开始电压是1，那么就是0变成1的时候（即在第一次1变成0之后，才可能有后面的0变成1），对于开始电压是0，那么就是1变成0的时候；

6 H" w$ ^( J/ y! z

3.2、CPOL极性

先说什么是SCLK时钟的空闲时刻，其就是当SCLK在数发送8个bit比特数据之前和之后的状态，于此对应的，SCLK在发送数据的时候，就是正常的工作的时候，有效active的时刻了。

先说英文，其精简解释为：ClockPolarity = IDLE state of SCK。

' D; T; ^: r9 I1 j3 R: f  F+ F

再用中文详解：

3 u# _) [! t, B$ U# D  I6 a, ~

SPI的CPOL，表示当SCLK空闲idle的时候，其电平的值是低电平0还是高电平1：

2 y) }& V/ t) t. z' b1 x' C: m6 u

CPOL=0，时钟空闲idle时候的电平是低电平，所以当SCLK有效的时候，就是高电平，就是所谓的active-high；

CPOL=1，时钟空闲idle时候的电平是高电平，所以当SCLK有效的时候，就是低电平，就是所谓的active-low；

3.3、CPHA相位

首先说明一点，capturestrobe = latch = read =sample，都是表示数据采样，数据有效的时刻。相位，对应着数据采样是在第几个边沿（edge），是第一个边沿还是第二个边沿，0对应着第一个边沿，1对应着第二个边沿。

0 U% \) l/ k( |: K

对于：

# o0 B4 d0 f! {' \

CPHA=0，表示第一个边沿：

0 Z. D* P( L4 Y1 K, [

对于CPOL=0，idle时候的是低电平，第一个边沿就是从低变到高，所以是上升沿；

% ]$ R& ?  t7 y1 t% f1 f

对于CPOL=1，idle时候的是高电平，第一个边沿就是从高变到低，所以是下降沿；

5 N- e. m- L3 y7 l8 _

CPHA=1，表示第二个边沿：

8 w; |8 g& s. n" d+ d' q6 S2 x# `

对于CPOL=0，idle时候的是低电平，第二个边沿就是从高变到低，所以是下降沿；

" G9 X' a" f1 u+ C8 z/ J* C6 \! ?

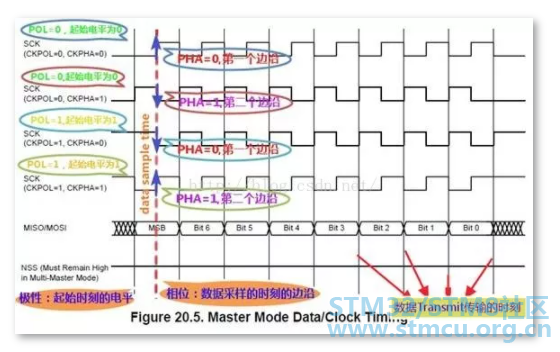

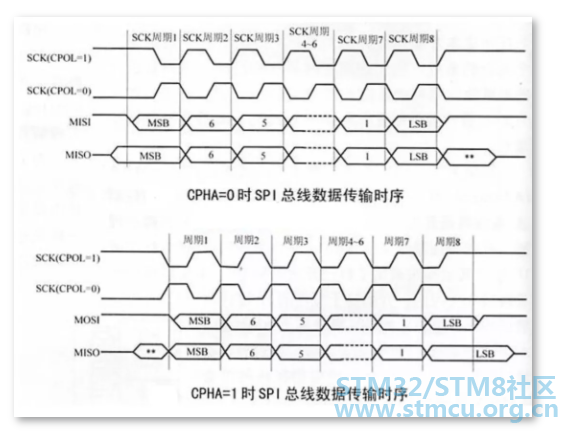

3.4、极性和相位图示

图例1

图例2

3.5、软件设置极性和相位

SPI分主设备和从设备，两者通过SPI协议通讯。

而设置SPI的模式，是从设备的模式，决定了主设备的模式。

% o  K: u) B" Y* s( \; K: {

所以要先去搞懂从设备的SPI是何种模式，然后再将主设备的SPI的模式，设置和从设备相同的模式，即可正常通讯。

对于从设备的SPI是什么模式，有两种：

1.固定的，有SPI从设备硬件决定的

  Q8 u$ G1 a7 {) a+ y/ h- V

SPI从设备，具体是什么模式，相关的datasheet中会有描述，需要自己去datasheet中找到相关的描述，即：

" y- k* I* b9 j0 [

关于SPI从设备，在空闲的时候，是高电平还是低电平，即决定了CPOL是0还是1；

- i# {7 C" {5 R! I% h  W  R

然后再找到关于设备是在上升沿还是下降沿去采样数据，这样就是，在定了CPOL的值的前提下，对应着可以推算出CPHA是0还是1了。

2.可配置的，由软件自己设定

7 c& J& b9 _# y6 c* }8 c: C7 k+ l# ]) B

从设备也是一个SPI控制器，4种模式都支持，此时只要自己设置为某种模式即可。

+ m( o1 s( O, ?2 @0 h

然后知道了从设备的模式后，再去将SPI主设备的模式，设置为和从设备模式一样，即可。

. x4 s, Y% u/ W; m- }

对于如何配置SPI的CPOL和CPHA的话，不多细说，多数都是直接去写对应的SPI控制器中对应寄存器中的CPOL和CPHA那两位，写0或写1即可。

04 STM32的SPI控制模块

SPI是英语SerialPeripheralinterface的缩写，顾名思义就是串行外围设备接口。是Motorola首先在其MC68HCXX系列处理器上定义的。

# I$ [: U% k; V

SPI接口主要应用在EEPROM，FLASH，实时时钟，AD转换器，还有数字信号处理器和数字信号解码器之间。SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，现在越来越多的芯片集成了这种通信协议，STM32也有SPI接口。

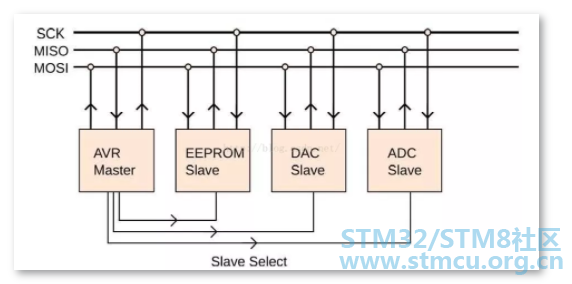

SPI接口一般使用4条线通信：

1 MISO

主设备数据输入，从设备数据输出。

2 MOSI

主设备数据输出，从设备数据输入。

3 SCLK

时钟信号，由主设备产生

4 CS

从设备片选信号，由主设备控制。

SPI主要特点有：可以同时发出和接收串行数据；可以当作主机或从机工作；提供频率可编程时钟；发送结束中断标志；写冲突保护；总线竞争保护等。

* V5 _) D$ m% x4 O3 b

STM32的SPI功能很强大，SPI时钟最多可以到18Mhz，支持DMA，可以配置为SPI协议或者I2S协议

/ O- W2 z( q) B/ {' u8 U, p

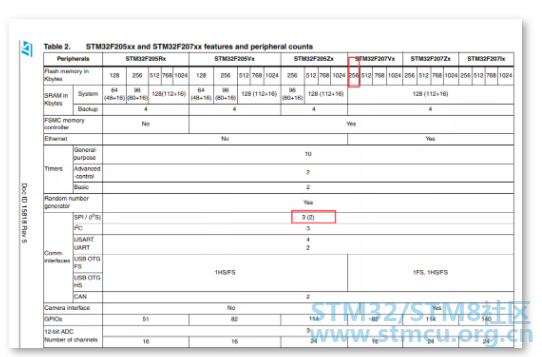

关于SPI，从数据手册查到

STM32F207VCT6共有3个SPI。

+ o$ @5 ?$ o) I; }+ @

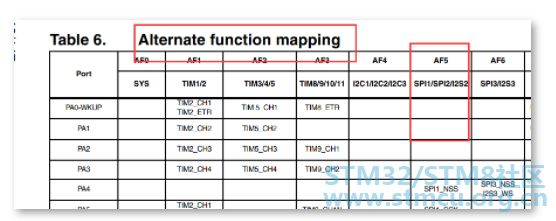

从下表查出每个SPI对应的管脚

STM32标准外设库SPI_InitTypeDef的定义

: S: W7 v, A  Q' Q0 t, r1 t

1.

2. typedef struct
   % c: I$ T% z$ }% B
3. {
   $ r5 g! `' x) e' f) g& h, t
4.     uint16_t SPI_Direction; // 设置SPI 的通信方式，可以选择为半双工，全双工，以及串行发和串行收方式
   / d/ |3 i( f. N2 b: _1 x+ X
5.    uint16_t SPI_Mode; // 设置SPI 的主从模式

6.    uint16_t SPI_DataSize; // 为8 位还是16 位帧格式选择项

7.    uint16_t SPI_CPOL; // 设置时钟极性
   4 W2 m5 G$ i! p) L; K  M  v( f2 P
8.    uint16_t SPI_CPHA; // 设置时钟相位

9.    uint16_t SPI_NSS;   //设置NSS 信号由硬件（NSS管脚）还是软件控制
   0 D! [1 E1 h4 Z8 e
10.    uint16_t SPI_BaudRatePrescaler;  //设置SPI 波特率预分频值

11.    uint16_t SPI_FirstBit;    //设置数据传输顺序是MSB 位在前还是LSB 位在前

12.    uint16_t SPI_CRCPolynomial; //设置CRC 校验多项式，提高通信可靠性，大于1 即可
    5 y: u% P8 P! Q2 P: v
13. }SPI_InitTypeDef;

14.
    0 \  g. Z' J) I  e3 L" R

复制代码

+ Q0 ]" V  h- D8 G# }8 A+ `

参数

9 x$ q& \  C8 F) i% |

• SPI_Direction
  & i9 k6 o% x7 p

用来设置SPI的通信方式，可以选择为半双工，全双工，以及串行发和串行收方式，这里我们选择全双工模式SPI_Direction_2Lines_FullDuplex。

2 G, W! F' ?' y

• SPI_Mode
  " a2 h/ T, |1 d

来设置SPI的主从模式，这里我们设置为主机模式 SPI_Mode_Master，当然有需要你也可以选择为从机模式 SPI_Mode_Slave。

• SPI_CPOL


用来设置时钟极性，我们设置串行同步时钟的空闲状态为高电平所以我们选择SPI_CPOL_High。

• SPI_CPHA


来设置时钟相位，也就是选择在串行同步时钟的第几个跳变沿（上升或下降）数据被采样，可以为第一个或者第二个条边沿采集，这里我们选择第二个跳变沿，所以选择 SPI_CPHA_2Edge

: n4 E! h' \9 j- ?( i8 P$ Z) G9 t  ^

• SPI_NSS


设置NSS信号由硬件（NSS管脚）还是软件控制，这里我们通过软件控制NSS关键，而不是硬件自动控制，所以选择 SPI_NSS_Soft。

• SPI_BaudRatePrescaler
  2 F5 j8 W2 n: K' P% x

很关键，就是设置SPI波特率预分频值也就是决定 SPI 的时钟的参数，从不分频道256分频8个可选值，初始化的时候我们选择256分频值SPI_BaudRatePrescaler_256,传输速度为36M/256=140.625KHz。

• SPI_FirstBit
  8 W# ^! L( w* [. C( C/ [! \0 T( r9 z

设置数据传输顺序是MSB位在前还是LSB位在前，这里我们选择SPI_FirstBit_MSB高位在前。

/ f8 L0 p* V" H; z6 V

• SPI_CRCPolynomial


用来设置CRC校验多项式，提高通信可靠性，大于1即可。

8 o- X4 [3 @( t) w, E. b

示例代码：

1. void  SPIInit( void )
   ' Y8 t8 S$ h8 ~
2. {

3.     SPI_InitTypeDef SPI_InitStructure;

4.     FLASH_GPIO_Init();
   5 O! O3 a8 R' X2 E$ u7 ?1 h
5.     /*!< Deselect the FLASH: Chip Select high */

6.     GPIO_SetBits( GPIOA, GPIO_Pin_4 );
   " _$ v/ t1 N3 T8 h( o
7.     /*!< SPI configuration */
   8 X7 s0 `( K% X0 B8 V, y% m
8.     SPI_InitStructure.SPI_Direction    = SPI_Direction_2Lines_FullDuplex;      /* 双线双向全双工 */
   " L( B6 c  E4 N2 N
9.     SPI_InitStructure.SPI_Mode     = SPI_Mode_Master;                      /* 主 SPI */

10.     SPI_InitStructure.SPI_DataSize     = SPI_DataSize_8b;                      /* SPI 发送接收 8 位帧结构 */

11.     SPI_InitStructure.SPI_CPOL     = SPI_CPOL_High;                        /* 串行同步时钟的空闲状态为高电平 */

12.     SPI_InitStructure.SPI_CPHA     = SPI_CPHA_2Edge;                       /* 第二个跳变沿数据被采样 */

13.     SPI_InitStructure.SPI_NSS      = SPI_NSS_Soft;                         /* NSS 信号由软件控制 */

14.     SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_16;             /* 预分频 16 */
    - v: s; z; {; h6 Z5 ^( l& F
15.
    . e5 G1 \4 e  I' l
16.     SPI_InitStructure.SPI_FirstBit     = SPI_FirstBit_MSB;                     /* 数据传输从 MSB 位开始 */

17.     SPI_InitStructure.SPI_CRCPolynomial= 7;                                    /* CRC 值计算的多项式 */

18.     SPI_Init( SPI1, &SPI_InitStructure );
    $ I4 }& O" D. y2 `; v# \8 x  X
19.     /*!< Enable the sFLASH_SPI  */
    : b& W. s+ \! \' Q2 O; T  ~
20.     SPI_Cmd( SPI1, ENABLE );

21. }

复制代码

( y! g( s( q& j0 P) V2 k7 L, q

看到这里，可能觉的前面讲原理并没有太大的用处，因为STM32集成了SPI控制器，配置一下即可。

: r: O& ^/ T* C$ A; g

一方面我们学习原理是为了更好的理解SPI，用于对接不同的SPI设备，像norflash的spi驱动网上有大量的例子，不容易出错。但并不是特别常见的，spi驱动SD卡，SPI驱动网络PHY，SPI驱动ESP8266，甚至在设计两个IC通信时，由于没有过多GPIO，又觉的IIC通信速度慢的话，可以设计两个IC之间使用SPI通信，显然这些场景就需要了解SPI的原理

# J6 ]# u7 @. C; h# F- \0 r$ {: g

另外一方面，实际应用中，有可能因为芯片其他管脚用于特殊功能，留下的管脚没有硬件SPI功能，只能模拟实现，这个时候学习SPI原理就很有必要了。

05 SPI的应用

SPI的常用应用NorFlash

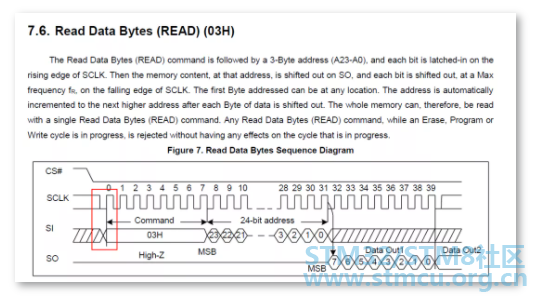

从数据手册上看到，SPI传输：CKPOL=1，CKPHA=1

& T# L) k' b+ U! \$ F

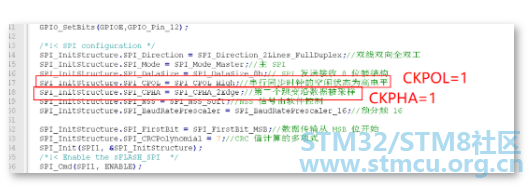

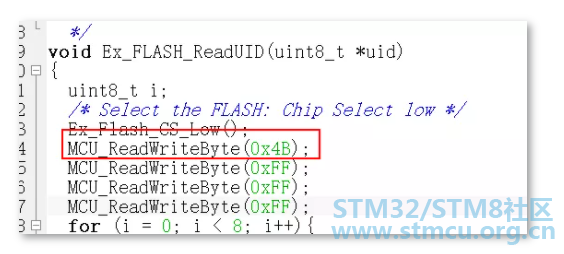

所以STM32的SPI读取NorFlash的配置如下

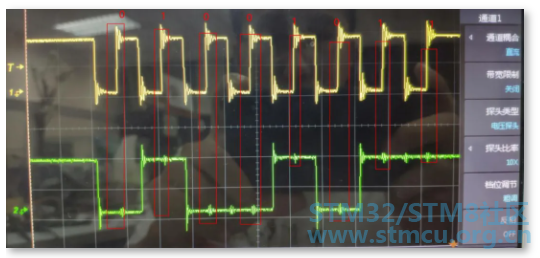

抓取波形

波形如下：

0100 1011  就是0X4B

其中看到：

( e( `7 W, `4 ]

起始电平是高电平，也就是CKPOL=1

$ W/ |- ?  ^0 a

第二个边沿采样，也就是CKPHA=1

其实说成类似IIC的高电平有效也是没有问题的

. v9 H) D8 e0 y! s) g: h# v) w

下面这句话是写模拟SPI的核心

. t( B/ C; f  \) Q

自己的理解：在下降沿转换数据，在上升沿采样数据

# x  C: O, e; B+ O1 F

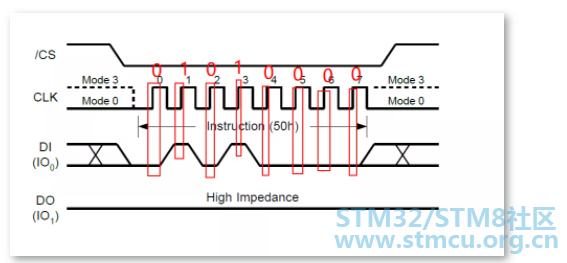

除了抓取波形，在华邦Flash也看到了时序图

7 n( q5 J- k0 c0 w4 y

06 code

读取norflash两种驱动实现方式：

使用STM32F207硬件SPI模块

: u5 t: g( D( F; z

* _& r# [, M+ w' d5 v; M

1.
   - T# l& X* @% j- s% h" U
2. /**

3.

4.   * @brief  Initializes the peripherals used by the SPIFLASH driver.
   7 l9 a3 S! a% Q
5.   * @param  None

6.   * @retval None
   ! L$ e  N  O0 |0 ?' w* T( X
7. */
   6 ^* w! m8 F6 B8 t) W
8. void FLASH_GPIO_Init(void)

9. {
   3 s: b. @3 G7 B
10.   GPIO_InitTypeDefGPIO_InitStructure;

11.
    * b) P: S& T: M, j' j
12.   /*!< Enable the SPI clock */

13. RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);
    ! h) B1 r5 n: u) B8 E4 D
14.

15. /*!< Enable GPIO clocks */
    4 F) J) j- u7 o/ @
16. RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);
    8 k( i. a0 e7 b% P
17. RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);
    5 W" A# L& }- Y
18. RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOE, ENABLE);

19.   /*!<SPI pins configuration*************************************************/

20.
    9 @5 f; h! D1 ?9 B" B
21. /*!< Connect SPI pins to AF5 */
    * r0 C- P- e( p* n& u, z4 o, z! }6 N2 {
22.   GPIO_PinAFConfig(GPIOA,5, GPIO_AF_SPI1);
    2 x: W- B# H! G/ a; e! h
23.   GPIO_PinAFConfig(GPIOA, 6, GPIO_AF_SPI1);
    - B! c/ r( l) S: T" p% I
24. GPIO_PinAFConfig(GPIOB, 5, GPIO_AF_SPI1);
    4 D9 `6 \! l' R2 e
25.
    9 @+ z3 Z( W* E- i" r, k
26. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;

27. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    ; u) K0 e5 L: O* b1 u* {
28. GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
    # M0 H* [  q7 _$ o: {) s" e+ i
29. GPIO_InitStructure.GPIO_PuPd  = GPIO_PuPd_UP;//GPIO_PuPd_DOWN;

30.

31.   /*!< SPI SCK pin configuration */

32. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
    2 e+ k" J. C7 H: K  h: x- M, B
33.   GPIO_Init(GPIOA,&GPIO_InitStructure);
    0 s/ m& n9 ~# v1 ^$ z& G
34.
    " ]1 G4 z7 ~4 G3 s" J
35.   /*!< SPI MISO pinconfiguration */
    6 o5 A* S/ h( S/ z) e) }
36.   GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_6;

37. GPIO_Init(GPIOA, &GPIO_InitStructure);
    $ D' \, k" h: t2 Q8 c
38.

39.   /*!<SPI MOSI pin configuration */
    4 R5 R. U% R7 {/ \
40.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;

41.   GPIO_Init(GPIOB, &GPIO_InitStructure);
    9 ?# X9 J" R8 @, q( O! `- ]
42.
    ! g9 v6 B1 {( v) ^6 q# @
43.   /*!< Configure sFLASH Card CS pin in output pushpull mode*/

44.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
    7 _9 M* H4 b# }- M9 E
45. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;

46. GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;

47. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

48. GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;

49.   GPIO_Init(GPIOE,&GPIO_InitStructure);

50. }

51.

52. /**
    7 u8 c( Y. i! k4 z
53.   * @brief Initializes the peripherals used by the SPI FLASH driver.
    # t- Q" R" c+ F/ w8 e
54.   *@param  None

55.   * @retval None
      `( E( F6 G' A9 J/ v( c
56.   */

57. void FLASH_SPIInit(void)

58. {
    ( t0 l# \$ U0 w) ^
59.
    7 q7 j* c# f3 \6 {" a
60.   SPI_InitTypeDef SPI_InitStructure;

61.
    ) o8 O. G% \- z9 S
62.   FLASH_GPIO_Init();
    4 y  m8 Y% ?* z- M! r! y1 Z
63.

64. /*!< Deselect the FLASH: Chip Select high */

65. GPIO_SetBits(GPIOE,GPIO_Pin_12);

66.

67.   /*!< SPIconfiguration */
    ) @& Q. i/ N* {5 [, }9 K. z
68.   SPI_InitStructure.SPI_Direction =SPI_Direction_2Lines_FullDuplex;//双线双向全双工
    + N6 ?. o8 t0 n7 }) Q9 P
69. SPI_InitStructure.SPI_Mode = SPI_Mode_Master;//主SPI
    8 g' H, a* [7 V
70.   SPI_InitStructure.SPI_DataSize =SPI_DataSize_8b;// SPI 发送接收8 位帧结构
    - _4 E) G" T- r7 m* n
71. SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;//串行同步时钟的空闲状态为高电平

72.   SPI_InitStructure.SPI_CPHA =SPI_CPHA_2Edge;//第二个跳变沿数据被采样
      ^" \% i/ o+ j. h' D, \" C
73. SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;//NSS 信号由软件控制

74. SPI_InitStructure.SPI_BaudRatePrescaler =SPI_BaudRatePrescaler_16;//预分频16
    / m" Z$ h+ A( o7 Z- v
75.
    ; f9 k7 D! ]8 L$ J4 k1 I- j" _# X8 ]$ x
76.   SPI_InitStructure.SPI_FirstBit= SPI_FirstBit_MSB;//数据传输从MSB 位开始

77. SPI_InitStructure.SPI_CRCPolynomial = 7;//CRC 值计算的多项式

78. SPI_Init(SPI1, &SPI_InitStructure);
    / w6 h" q1 G+ n% g. J( D
79.   /*!< Enable thesFLASH_SPI  */
    # z$ T! Y2 ^0 o( F7 ~# B
80.   SPI_Cmd(SPI1, ENABLE)；


复制代码

软件模拟SPI协议

1.
   ) w5 M% @. E3 T
2. /**

3.
   4 _, j5 ?$ B, @  Z3 n0 Z3 C
4.   * @brief  Sends a byte through the SPI interface andreturn the byte received
   1 H$ Q' x6 j, W% T8 ~1 A
5.   *         from the SPI bus.

6.   *@param  byte: byte to send.
     h6 i! ?: E7 _( g1 t2 E' b
7.   * @retval The value of thereceived byte.
     a/ Y; B: O7 U) n* {0 h
8.   */

9. uint8_t SPI_ReadWriteByte(uint8_tdata)
   8 u% p% a6 V5 V( r+ q
10. {
    + s3 i) x, o/ L& @  q
11.   uint8_t i,data_read = 0;
    ; c$ h/ V& w1 L' z! M
12. if(data!=0xA5){
    ; F+ Q/ a& m" W, p# }# D' E( P# q
13.     for(i=0;i<8;i++){

14.      MSPI_CLK_L();

15.      if(data&0x80){

16.   MSPI_MOSI_H();

17.       }else{
    ( O* X" {2 O# n5 J
18.   MSPI_MOSI_L();
    7 U1 w7 w' Q1 M
19.      }
    " [: U/ P  I4 w9 `
20.       MSPI_DELAY();

21.       data = data<<1;

22.       MSPI_CLK_H();
    2 k( F6 n( f, v5 l7 M; C! ?: I
23.      MSPI_DELAY();

24.     }
    ) k; t7 b& ~) Q9 b
25.     return data_read;
    " H; ~/ F* i$ r+ k* |
26.   }else{

27.    for(i=0;i<8;i++){

28.       MSPI_CLK_L();
    4 ~! h' f, ?$ f- Q4 j
29.       MSPI_DELAY();
    4 N8 Z) f. w% I" F9 ^
30.       data_read = data_read<<1;
    ; C6 d( Y' U3 c% {8 H! w
31.       MSPI_CLK_H();

32.       if(MSPI_READ_IN()){
    9 a6 X8 n1 J- R
33.   data_read |= 0x01;

34.      }

35.       MSPI_DELAY();
    & c: i1 r5 ^0 h6 M" v/ Y9 y7 f) Q% z
36.     }
    . ?$ j( w' e1 w% N8 l' {4 ?. u
37.     returndata_read;
    ( }  V+ W9 o( |% l
38.   }
    - K+ b8 I; I8 @  X+ q
39. }
    2 L: q2 E" G( E* S& R" S: d
40.

41. /**

42.   * @brief  Initializes the peripheralsused by the SPI FLASH driver.
    : Q5 Y2 _/ k/ _- l! j
43.   * @param  None

44.   * @retvalNone

45.   */
    8 W8 E% K. N6 {2 L" ]# L( L
46. void FLASH_GPIO_Init(void)
    & c4 F$ q/ E1 \* S( }
47. {
    : T% C, F4 C) S4 F, \' }& L
48. GPIO_InitTypeDef GPIO_InitStructure;
    3 O8 A! G, O0 s1 q% Q
49.
    6 y2 w. T" S' L! U3 z
50.   /*!< Enable GPIOclocks */

51.   RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA,ENABLE);
    ; }' H* ^0 v/ H8 e& p/ o
52.   RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);
    + \# k/ B2 i8 \+ j% H) f
53.   RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOE, ENABLE);
    ' H! \" l6 U3 A/ C* \% L8 q: C
54.
    9 n- n, `, V3 G; I
55.   /*!< Configure sFLASH Card CS pin in output pushpull mode*/
    # y3 w  t+ K2 u8 s8 W- ~
56.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;

57. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;

58. GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
      B4 ^3 B$ ]; u% L# @; Q
59. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

60. GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;

61.   GPIO_Init(GPIOE,&GPIO_InitStructure);
    3 q0 t+ R  V4 E2 \
62.

63.   /*!< SPI SCK pinconfiguration */

64.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;

65. GPIO_Init(GPIOA, &GPIO_InitStructure);

66.   MSPI_CLK_H();

67.

68.   /*!< SPI MOSI pin configuration */

69. GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_5;

70.   GPIO_Init(GPIOB,&GPIO_InitStructure);

71.   MSPI_MOSI_H();

72.
    ( W. L. P4 f( W& y4 X! d$ X1 c
73.   /*!<SPI MISO pin configuration */

74.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;

75.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;
    ' ?- J  g2 [/ ^: X3 |! ~4 Q4 _- S
76. GPIO_Init(GPIOA, &GPIO_InitStructure);
    , f9 R; o- }+ z+ h8 D
77. }

78.
    / ]0 V0 Y* w* u5 v/ O2 e2 Z
79. /**

80. * @brief  Initializes the peripherals used by the SPI FLASH driver.

81. * @param  None

82.   * @retval None
    $ ^8 m! F) J6 W1 b
83.   */
    , ^# L& A. j. ~2 d4 v) t* `
84. void FLASH_SPIInit(void)
    9 ]9 M! ~% y) ?8 u
85. {

86.
    / _9 Y# `* H3 w- l6 r; ^* d& N' p
87.   FLASH_GPIO_Init();

88.

89.   /*!< Deselect the FLASH: Chip Select high */
    : t6 M9 X- E" a0 B( J
90. GPIO_SetBits(GPIOE,GPIO_Pin_12);
    6 g4 V6 ^# {. T  R
91. }

复制代码

1 C) x' I0 e  l5 k/ W1 X* s

( w6 D; v8 d% C! ?5 E( _( C- t' a

真形象,
