GPIO 是通用输入输出端口的简称，简单来说就是 STM32 可控制的引脚，STM32 芯片的 GPIO 引脚与外部设备连接起来，从而实现与外部通讯、控制以及数据采集的功能。STM32芯片的 GPIO被分成很多组，每组有 16个引脚，如型号为 STM32F103ZET6 型号的芯片有 GPIOA、GPIOB、GPIOC 至 GPIOG 共 7 组 GPIO，芯片一共 144 个引脚，其中GPIO就占了一大部分，所有的 GPIO引脚都有基本的输入输出功能。最基本的输出功能是由 STM32 控制引脚输出高、低电平，实现开关控制，如把 GPIO引脚接入到 LED 灯，那就可以控制 LED 灯的亮灭，引脚接入到继电器或三极管，那就可以通过继电器或三极管控制外部大功率电路的通断。最基本的输入功能是检测外部输入电平，如把 GPIO 引脚连接到按键，通过电平高低区分按键是否被按下。

8 p: M) z; Z; }" V% e- c

通过 GPIO 硬件结构框图，就可以从整体上深入了解 GPIO 外设及它的各种应用模式。该图从最右端看起，最右端就是代表 STM32 芯片引出的 GPIO 引脚，其余部件都位于芯片内部。

1. 保护二极管及上、下拉电阻

' P+ ]4 T! _6 I) e8 Q0 n: m* {

引脚的两个保护二级管可以防止引脚外部过高或过低的电压输入，当引脚电压高于V DD 时，上方的二极管导通，当引脚电压低于 V SS 时，下方的二极管导通，防止不正常电压引入芯片导致芯片烧毁。尽管有这样的保护，并不意味着 STM32的引脚能直接外接大功率驱动器件，如直接驱动电机，强制驱动要么电机不转，要么导致芯片烧坏，必须要加大功率及隔离电路驱动。

. y! _- @3 t7 Z0 E$ ]% ^1 ]

2. P-MOS 管和 N-MOS管

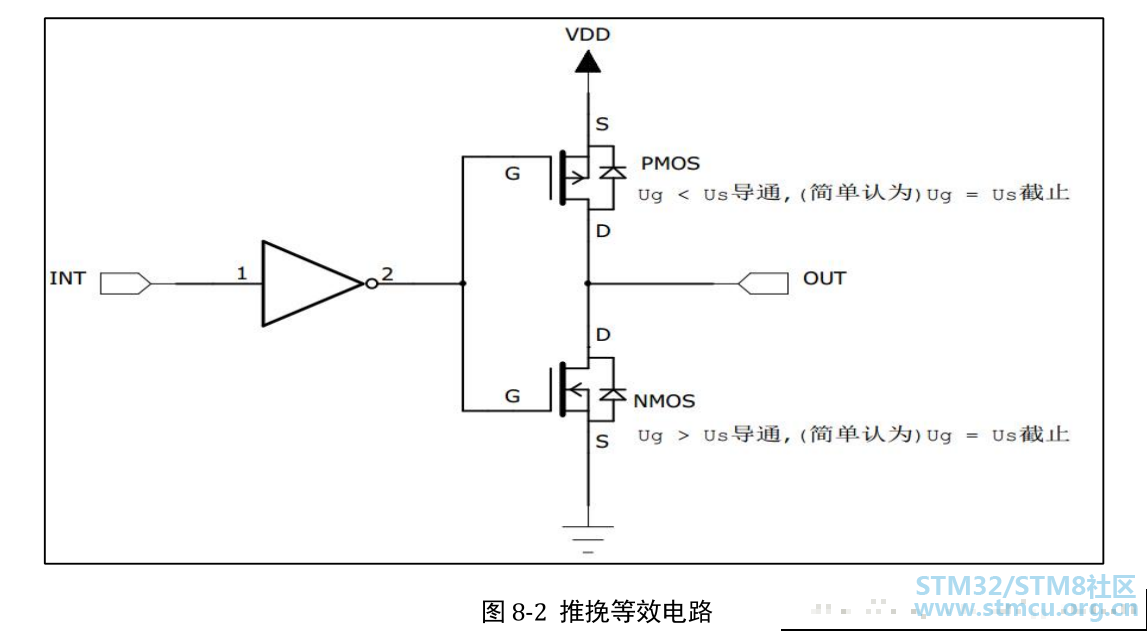

, l1 _& z5 t: W. [1 B- |+ ^GPIO 引脚线路经过两个保护二极管后，向上流向“输入模式”结构，向下流向“输出模式”结构。先看输出模式部分，线路经过一个由 P-MOS 和 N-MOS 管组成的单元电路。这个结构使 GPIO具有了“推挽输出”和“开漏输出”两种模式。所谓的推挽输出模式，是根据这两个 MOS 管的工作方式来命名的。在该结构中输入高电平时，经过反向后，上方的 P-MOS 导通，下方的 N-MOS 关闭，对外输出高电平；而在该结构中输入低电平时，经过反向后，N-MOS 管导通，P-MOS 关闭，对外输出低电平。当引脚高低电平切换时，两个管子轮流导通，P 管负责灌电流，N 管负责拉电流，使其负载能力和开关速度都比普通的方式有很大的提高。推挽输出的低电平为 0伏，高电平为 3.3伏，具体参考图 8-2，它是推挽输出模式时的等效电路。

, e8 `4 `6 N' C" z% a5 x. r

% V5 l2 B( V$ i$ U

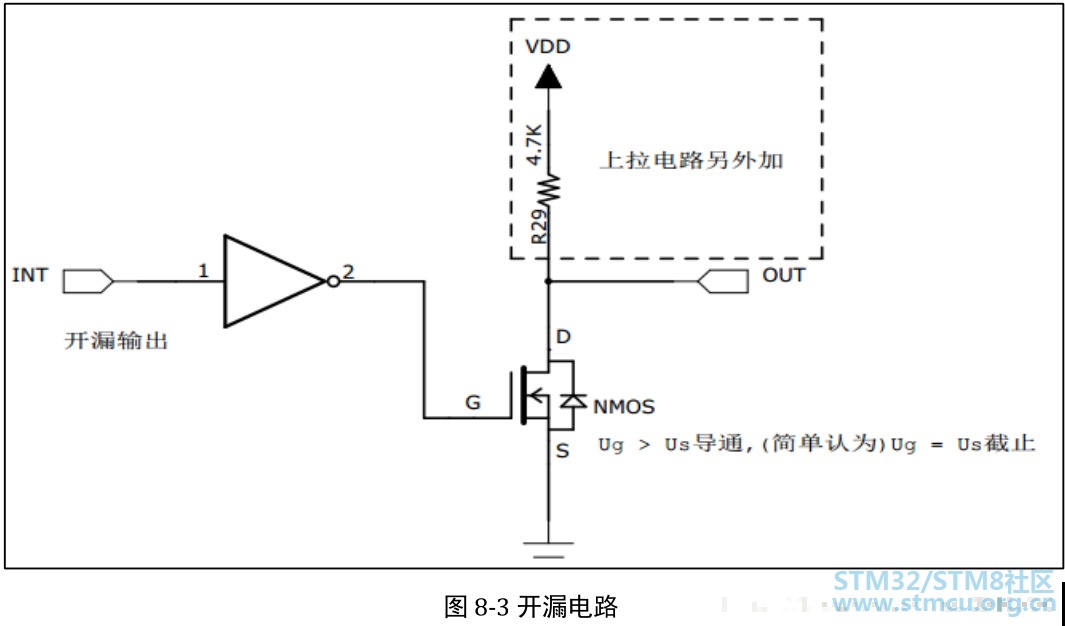

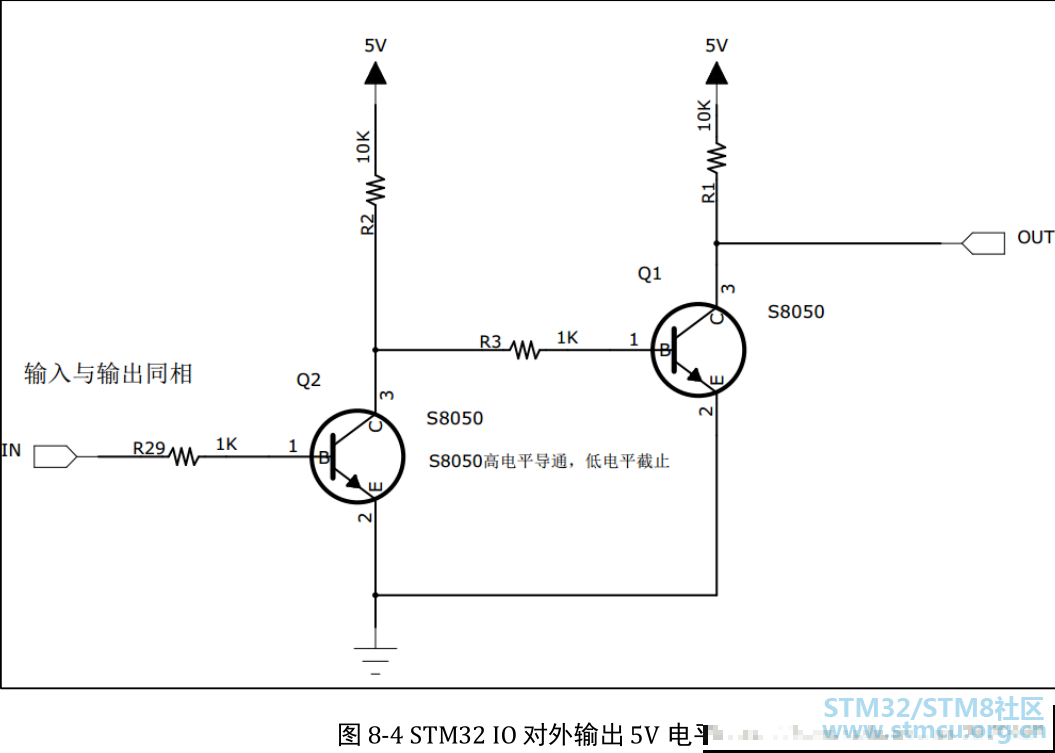

而在开漏输出模式时，上方的 P-MOS 管完全不工作。如果我们控制输出为 0，低电平，则 P-MOS 管关闭，N-MOS 管导通，使输出接地，若控制输出为 1 (它无法直接输出高电平)时，则 P-MOS 管和 N-MOS 管都关闭，所以引脚既不输出高电平，也不输出低电平，为高阻态。为正常使用时必须外部接上拉电阻，参考图 8-3 中等效电路。它具有“线与”特性，也就是说，若有很多个开漏模式引脚连接到一起时，只有当所有引脚都输出高阻态，才由上拉电阻提供高电平，此高电平的电压为外部上拉电阻所接的电源的电压。若其中一个引脚为低电平，那线路就相当于短路接地，使得整条线路都为低电平，0伏。推挽输出模式一般应用输出电平为 0 和 3.3 伏而且需要高速切换开关状态的场合。在 STM32 的应用中，除了必须用开漏模式的场合，我们都习惯使用推挽输出模式。开漏输出一般应用在 I2C、SMBUS 通讯等需要“线与”功能的总线电路中。除此之外，还用在电平不匹配的场合，如需要输出 5 伏的高电平，就可以在外部接一个上拉电阻，上拉电源为 5 伏，并且把 GPIO 设置为开漏模式，当输出高阻态时，由上拉电阻和电源向外输出 5伏的电平，具体见图 8-4。
