关于阻抗
) Z$ g4 s) J. r0 k
, w5 g# o. s& B2 q9 Z  _
* e5 v, M9 ~# w: ?/ v; H5 G

先来澄清几个概念，我们经常会看到阻抗、特性阻抗、瞬时阻抗。严格来讲，他们是有区别的，但是万变不离其宗，它们仍然是阻抗的基本定义：

• a）将传输线始端的输入阻抗简称为阻抗；
• b）将信号随时遇到的及时阻抗称为瞬时阻抗；
• c）如果传输线具有恒定不变的瞬时阻抗，就称之为传输线的特性阻抗。

  0 Q" k3 K) V6 r/ I

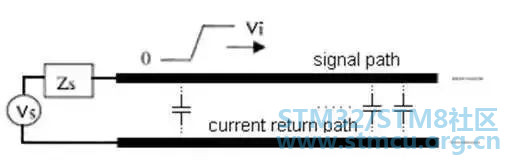

特性阻抗描述了信号沿传输线传播时所受到的瞬态阻抗，这是影响传输线电路中信号完整性的一个主要因素。

如果没有特殊说明，一般用特性阻抗来统称传输线阻抗。影响特性阻抗的因素有：介电常数、介质厚度、线宽、铜箔厚度。

) p2 b0 l, ?  ]' t

; x3 ~3 p& e6 h( B, c
" s; V$ G5 t* x
什么是阻抗连续
/ o9 B7 b( N9 S3 v; M% B
  A; E: v" y. C# p4 j& D
" t0 O% W5 F+ \

/ ]( @2 h: ^3 M% f. r% y

阻抗连续类似：

水在一条均匀的水沟里稳定的流动，突然水沟来个转折并且加宽了。

那么水在拐弯的地方就会晃动，并且产生水波传播。

! V" v  {' G! b, e# `, g1 V

这就是阻抗不匹配导致的结果。

) `/ p6 d, m, x+ P

3 {- Q7 l5 J* n) E, L

阻抗不连续解决方法

( p+ o3 m% k- R) C2 z, [# F$ S
+ m  ^$ ]* c6 Y7 E$ I4 {8 D  n4 k

01渐变线

一些RF器件封装较小，SMD焊盘宽度可能小至12mils，而RF信号线宽可能达50mils以上，要用渐变线，禁止线宽突变。渐变线如图所示，过渡部分的线不宜太长。

! p; W% G- y+ A3 {/ k( r

' |1 e3 Y7 i. J; R" s

02拐角

8 X4 z% I% n  y, f5 H- p

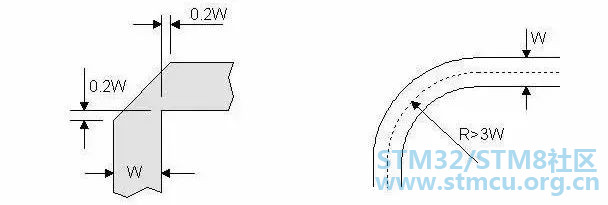

RF信号线如果走直角，拐角处的有效线宽会增大，阻抗不连续，引起信号反射。为了减小不连续性，要对拐角进行处理，有两种方法：切角和圆角。圆弧角的半径应足够大，一般来说，要保证：R>3W。如图右所示。

, g7 x  g& B9 K( w' Y2 o8 c9 a

5 h5 l, g# d, {  ~2 R$ B# i  U. O0 O  y

03大焊盘

9 l- g2 G- o: S5 e0 S

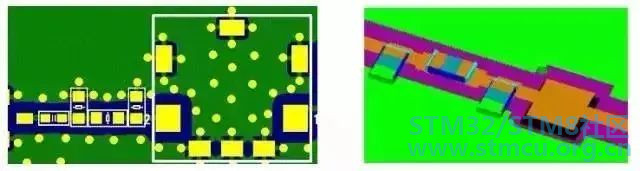

当50欧细微带线上有大焊盘时，大焊盘相当于分布电容，破坏了微带线的特性阻抗连续性。可以同时采取两种方法改善：首先将微带线介质变厚，其次将焊盘下方的地平面挖空，都能减小焊盘的分布电容。如下图。

04过孔

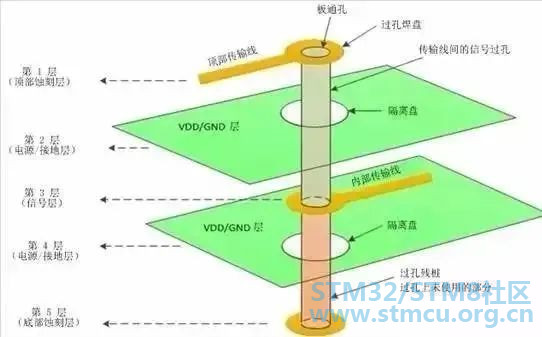

过孔是镀在电路板顶层与底层之间的通孔外的金属圆柱体。信号过孔连接不同层上的传输线。过孔残桩是过孔上未使用的部分。过孔焊盘是圆环状垫片，它们将过孔连接至顶部或内部传输线。隔离盘是每个电源或接地层内的环形空隙，以防止到电源和接地层的短路。

过孔的寄生参数

. D& Q8 p  s8 S

若经过严格的物理理论推导和近似分析，可以把过孔的等效电路模型为一个电感两端各串联一个接地电容，如下图所示。

过孔的等效电路模型

从等效电路模型可知，过孔本身存在对地的寄生电容，假设过孔反焊盘直径为D2，过孔焊盘的直径为D1，PCB板的厚度为T，板基材介电常数为ε，则过孔的寄生电容大小近似于：

5 [9 |/ e9 K6 Q

过孔的寄生电容可以导致信号上升时间延长，传输速度减慢，从而恶化信号质量。同样，过孔同时也存在寄生电感，在高速数字PCB中，寄生电感带来的危害往往大于寄生电容。

% `* K6 [  `' @& r+ S

它的寄生串联电感会削弱旁路电容的贡献，从而减弱整个电源系统的滤波效用。假设L为过孔的电感，h为过孔的长度，d为中心钻孔的直径。过孔近似的寄生电感大小近似于：

: a  [4 a# T7 |, L

过孔是引起RF通道上阻抗不连续性的重要因素之一，如果信号频率大于1GHz，就要考虑过孔的影响。

减小过孔阻抗不连续性的常用方法有：采用无盘工艺、选择出线方式、优化反焊盘直径等。优化反焊盘直径是一种    常用的减小阻抗不连续性的方法。由于过孔特性与孔径、焊盘、反焊盘、层叠结构、出线方式等结构尺寸相关，建议每次设计时都要根据具体情况用HFSS和Optimetrics进行优化仿真。

当采用参数化模型时，建模过程很简单。在审查时，需要PCB设计人员提供相应的仿真文档。

过孔的直径、焊盘直径、深度、反焊盘，都会带来变化，造成阻抗不连续性，反射和插入损耗的严重程度。

! e: E- v7 O' |& L

05通孔同轴连接器

与过孔结构类似，通孔同轴连接器也存在阻抗不连续性，所以解决方法与过孔相同。减小通孔同轴连接器阻抗不连续性的常用方法同样是：采用无盘工艺、合适的出线方式、优化反焊盘直径。
