现实生活中， 我们总是要与人打交道，互通有无。单片机也一样，需要跟各种设备交互。例如汽车的显示仪表需要知道汽车的转速及电动机的运行参数，那么显示仪表就需要从汽车的底层控制器取得数据。而这个数据的获得过程就是一个通信过程。类似的例子还有控制器通常是单片机或者PLC与变频器的通信。通信的双方需要遵守一套既定的规则也称为协议，这就好比我们人之间的对话，需要在双方都遵守一套语言语法规则才有可能达成对话。
0 @( A# k' m3 j% G
% T5 O. X2 `3 i1 E3 s7 ?* _通信协议又分为硬件层协议和软件层协议。硬件层协议主要规范了物理上的连线，传输电平信号及传输的秩序等硬件性质的内容。常用的硬件协议有串口，IIC， SPI， RS485， CAN和 USB。软件层协议则更侧重上层应用的规范，比如modbus协议。

$ P3 r9 W7 R0 T# \好了，那这里我们就着重介绍51单片机的串口通信协议，以下简称串口。串口的6个特征如下。

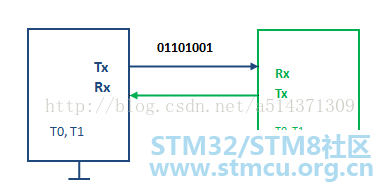

! Q( S/ A' T8 P# G  U（1）、物理上的连线至少3根，分别是Tx数据发送线，Rx数据接收线，GND共用地线。

: }# O1 U; Y& Y$ Y4 v（2）、0与1的约定。RS232电平，约定﹣5V至﹣25V之间的电压信号为1，﹢5V至﹢25V之间的电压信号为0 。TTL电平，约定5V的电压信号为1，0V电压信号为0 。CMOS电平，约定3.3V的电压信号为1，0V电压信号为0 。其中，CMOS电平一般用于ARM芯片中。

1 V; |9 {. B3 ?6 n; l

（3）、发送秩序。低位先发。

+ e" _1 L5 r/ q: Q: f4 b9 t（4）、波特率。收发双方共同约定的一个数据位（0或1）在数据传输线上维持的时间。也可理解为每秒可以传输的位数。常用的波特率有300bit/s, 600bit/s, 2400bit/s, 4800bit/s, 9600bit/s。

（5）、通信的起始信号。发送方在没有发送数据时，应该将Tx置1 。当需发送时，先将Tx置0，并且保持1位的时间。接受方不断地侦测Rx，如果发现Rx常时间变高后，突然被拉低（置为0），则视为发送方将要发送数据，迅速启动自己的定时器，从而保证了收发双方定时器同步定时。
% s9 R2 b, v! J$ _$ u" n2 l

（6）、停止信号。发送方发送完最后一个有效位时，必须再将Tx保持1位的时间，即为停止位。

好了，理论暂时到这里，现在我们要做一个实验，将一个字节从51单片机发送到电脑串口调试助手上。这个实验的目的是为了掌握串口通信协议的收发过程。

虚拟串口

实验一、虚拟串口实验

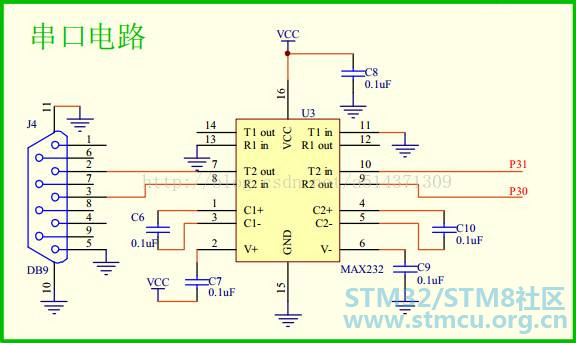

一般单片机都有专门的串口引脚，51里面分别是P3.0和P3.1，这些引脚拥有串口的硬件电路，因此使用它们并不需要设置信号的发送停止。为了掌握协议，我们使用其他的引脚来模拟串口，所以也叫虚拟串口。这里我们选用P1.0，然而注意到我们51单片机要发送数据给电脑，必须经过一个串口转USB设备（即TTL电平转换为RS232电平），而限于我们的开发板只有P3.0与P3.1连接到了串口转USB设备，所以我们可以将P1.0短接到P3.1 。下图是这个串口转USB的原理图。

1 W( k1 K9 Q7 X, W& @6 b

好了直接上代码吧。

1.

2. [cpp] view plain copy

3. #include "reg51.h"
   , m' {7 J# k7 ?( v/ C# N" S
4. /*
   : H% @  t# M6 Z2 U6 x
5.   将P1.0虚拟成串口发送脚TX
   - R2 }: p+ [  u& y
6.   以9600bit/s的比特率向外发送数据
   3 z  C: @4 h% [" L; r, H: M
7.   因为波特率是    9600bit/s

8. 所以me发送一位的时间是 t=1000000us/9600=104us
   % N. n) d( }9 J, f8 e( z8 y: Z: `+ q! ~
9. */
   3 j3 M" {% V  F# [' t. d: F1 f2 S. P
10. sbit TX=P3^1; //P1^0 output TTL signal, need to transferred to rs232 signal, can be connected to P3^1

11. #define u16 unsigned int //宏定义

12. #define u8 unsigned char
    - ?' I* a; X* B+ V7 N& Z
13. u8 sbuf;

14. bit ti=0;

15. void delay(u16 x)
    4 Q0 G) M) F( c/ m" P+ e- K' j
16. {
    $ b& f7 N% m. B) I8 f
17.     while(x--);

18. }
    # y/ ]1 X- h' Z4 y5 j( V! J, T% \
19. void Timer0_Init()

20. {

21.     TMOD |= 0x01;
    $ ]% G; R2 I4 e, k  ^( n
22.     TH0=65440/256;
    - |  p( }1 h( U5 r3 j- b# m
23.     TH0=65440%256;

24.     TR0=0;

25. }

26. void Isr_Init()

27. {

28.     EA=1;

29.     ET0=1;

30. }

31. void Send_Byte(u8 dat)

32. {
    0 C  F$ P# O$ W
33. sbuf=dat;//通过引入全局变量sbuf，可以保存形参dat
    3 E  s1 j+ ~! q" _4 T
34. TX=0; //A 起始位
    ) F( l) ~2 E9 J. v
35. TR0=1;

36. while(ti==0);    //等待发送完成

37. ti=0; //清除发送完成标志
    4 v+ x9 _' ~: Q5 L2 f
38. }
    ! z- _* G* ^( X. M8 \/ S5 K1 k
39. void TF0_isr() interrupt 1     //每104us进入一次中断

40. {

41.     static u8 i; //记录进入中断的次数
    0 h3 }' v0 W8 Y7 w
42.     TH0=65440/256;
    9 F! o; @- N/ ^  r
43.     TL0=65440%256;

44.     i++;
    6 s2 B  K* D$ q" M
45.     if(i>=1 && i<=8)
    8 t$ o: g1 J  H# R- L8 p
46.     {          if((sbuf&(1<<(i-1)))==0)  // (sbuf&(1<<(i-1)))表示取出i-1位
    6 S* U$ Y) _4 p( @
47.

48.         {

49.             TX=0;

50.         }

51.         else

52.         {

53.             TX=1;

54.         }
    " @1 e2 E" F" @: n! J9 z- E1 ]$ \. J3 A
55.     }
    ! ^3 S6 Z% \/ A" K  t  g" ~
56.     if(i==9)  //停止位
    $ A2 u9 I7 f9 J8 A, _2 I$ ]
57.     {          TX=1;
    9 c' U3 w2 X  ]+ k7 M  b
58.     }
    . @! \# v5 Q3 n$ X5 ^& V
59.     if(i==10)
    - @- m/ D% q/ g
60.     {
    4 r7 x- G+ a. \6 f3 v) n9 n
61.         TR0=0;
    0 [+ W: g! Q. S6 K; @% {3 H  B
62.         i=0;

63.         ti=1; //发送完成

64.     }

65. }
    0 I' |, X+ `+ q& p3 W
66. void main()
    5 i7 w; v& b+ p* [7 x/ F. M
67. {

68.     TX=1; //使TX处于空闲状态
    ' }  s" y, h! F+ D4 N/ e3 [
69.     Timer0_Init();

70.     Isr_Init();
      e) i1 z! D. p  L6 C6 j
71.     while(1)

72.     {

73.         Send_Byte(65); //0x41
      z- S, V# Y4 Q; G8 c7 |
74.         delay(60000);
    : F( @* _* i, ^. F4 p/ ^
75.     }

76. }

复制代码

实验引入了定时器0来控制发送线上的各个位的保持时间。首先main函数进入，TX置1则使发送线处于空闲，这时候发送方和接受方都处于空闲。接下来初始化定时器0，TR0置0表示还不要启动定时器0。接着中断系统初始化，此时中断系统已经开启。进入while循环，先进Send_Byte()函数，将65传给形参dat，dat再将65赋值给sbuf，到这里准备工作就做好了。接着TX置0，这个是起始位，要保持这个起始位104us。于是就启动定时器TR0置1，计时器开始计数。当第一次溢出的时候，也就是过了104us，进入中断，同时接收方也侦测到了这个突然被拉低的信号，于是迅速启动自己的定时器。进入中断子函数后，先是重装定时器初值，然后i加1，也就是当i＝1时，就应该发送数据的最低位了，总共有8位数据，所以使用条件语句if(i>=1 && i<=8)来判断是否发送完数据位。然后再通过if(i==9) 来发送停止位，最后当i=10时，也就是发送完了，这时候要关闭定时器（那么程序也就），同时i置0，ti置1（才能跳出while(ti==0)循环），最后将ti置0，保证下次要发送字节时让程序停留在while(ti==0)。

0 v6 X% J: r/ k" r1 M& ?, P( C( a

片上串口

以上说的是虚拟串口，上文中谈到与串口相关的引脚P3.0与P3.1，事实上51单片机自带片上串口，那这个串口又该怎么使用呢？

片上串口支持同步模式与异步模式。简单来说同步模式就是指有时钟线，而异步模式无时钟线。这里的时钟线是指在同步通信时，用一根线专门传输时钟信号，这个信号用来与要发送的每一位保持同步，这样就避免了例如异步通信中因为采用定时器而引入的时间误差。

9 n. {  \% E# X, L" h9 V) Q

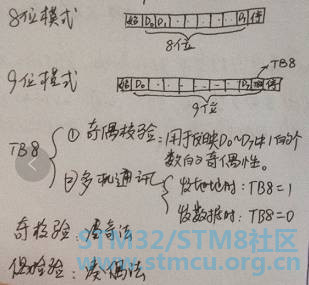

片上串口还支持8位模式和9位模式。如下图所示

7 o! _/ v. u, o. S1 P  D

其中D0-D7是一个字节的8个位。9位模式只是多了一个位TB8，这个TB8的作用是奇偶校验或多机通信。奇偶校验原理这不加分析。多机通信时比如主机只发送数据给网络中的一台地址为0x02的设备，这时候先让TB8为1，前面的D0-D7则为地址即0x02，之后再让TB8为0，前面的D0-D7则为数据了。

上面设置了片上串口的模式，另外还要设置串口的波特率。

6 u* y4 c$ L; G

片上串口的波特率等于定时器1工作在方式2时溢出率的32分频。如果要定时器1工作在方式2，那么TMOD＝0x20。另外要保证为32分频，我们还必须设置计数器初值。设晶振为11.0592Mhz，则定时器的计数脉冲为F＝f/12，则定时器每计一个脉冲的时间为T＝12/f。又令计数器的起点为x，则溢出一次要计的脉冲数为（256－x）。所以在计数起点为x时，溢出一次的时间为t＝12/f*（256－x）。则对应的溢出率为1/t＝f/（12*（256－x））。对应的波特率就为b＝f/（384*（256－x））。

x＝256－f/(384*b)

6 \) O4 \- h( a8 ~" z

其中f为晶振频率，b为希望的波特率，x为定时器的计数起点TH1的值。

, y" s# m( N: A, A. t

例如当晶振为11.0592M，希望波特率为9600bit/s，则TH1＝253。题外话，我们同样可以演算出在其他常用波特率情况下，TH1始终为一个整数。这里也就解释了为什么51里面选用了11.0592M的晶振而不是12M，这样就保证了串口的时序更加准确，虽然牺牲了定时器的准确度。

实验二，片外串口发送一个字节。

好了现在开始我们的实验之旅。直接看代码吧。

1.

2. [cpp] view plain copy
   / }- S4 [8 A9 t8 C
3.
   1 M! G: m3 J0 q* P
4. # include "reg51.h"

5.
   5 }# a; X$ s" ~! j$ h$ y
6. #

7. define u16 unsigned int

8.
   ; E3 `+ ?5 N5 q* I
9. # define u8 unsigned char
   2 Z0 q9 a8 O8 U& H" a" \! g
10.
    7 o# z  r& L1 G
11.

12.

13. void delay(u16 x)

14. {

15.
    ! w) X( @% t& e; z
16.     while (x--);
    9 B4 _. f) @4 y+ a! O. ?
17.

18. }
      C2 `  {, h5 |' e& b+ U3 E5 H
19.

20.
    % b1 O, P+ b' ~& S
21.
    ; a9 a; o7 N* a+ y& |2 X; S
22. void Uart_Init() //串口初始化
    % q( r9 Z/ r& H, u
23. {

24.
    # T$ J* \9 v+ c" Q! o; m5 J3 v1 T/ _
25.     SCON = 0x50; //8位异步模式
    ! r$ B9 y+ g8 {. x8 F" x
26.
    , E& \# E& M7 S
27.     TMOD |= 0x20; //定时器1工作方式2

28.
    + L- b4 P6 W+ @9 @9 L7 e
29.     TH1 = 253; //9600bit/s

30.
    $ n$ s8 R7 j' M; O( d
31.     TR1 = 1;
    3 O2 y& m2 M4 ]; j! {; q/ S
32.
    : w$ ?' ]4 ^  Y2 [* b* E- D
33. }

34.

35.

36.

37. void Send_Byte(u8 dat)
    1 K# `) x& L4 X  v/ o
38. {
    : [! s; K' M( o" i" u
39.

40.     SBUF = dat; //启动发送，只需要把发送内容给SBUF这个寄存器

41.
    + X+ C4 K6 {; b# `+ Y
42.     while (TI == 0); //等待发送完成，因为TI为1时表示在发送停止位

43.
    6 u) n) K/ K+ }6 p1 i
44.     TI = 0;

45.
    1 \/ z1 B: V- r  U$ F+ Q
46. }

47.
    " w# V" q0 C- l. l5 Q& d
48.

49.
    8 y9 J+ L( V# m  `  g5 B2 b
50. void main()
    2 L" }7 ~+ H3 y4 l
51. {
    8 ?" c4 A+ }& X+ L* q
52.
    0 i) ?& }8 j9 x
53.     Uart_Init();
    . F' c! f0 v7 [/ r
54.

55.     while (1)

56.

57.     {
    # p5 f; U8 [9 H6 h; v- v
58.

59.         Send_Byte('m');

60.
    # N2 V" U6 ?1 B  T
61.         delay(60000);

62.
    . n" a$ y; p5 o6 t+ P, c5 x
63.     }
    $ M' s/ L4 b/ B
64.
    ; e2 Q6 t6 p' s4 \' T' p) `- _( B
65. }

复制代码

实验二较之实验一，代码减少了很多，而且不用考虑繁琐的位发送时序。只需要明白各个寄存器SCON，TMOD，TCON，SBUF的用法。TI是SCON中的第一位，为发送中断请求标志位。在本方式中，在停止位开始发送时由内部硬件置位，响应中断后TI必须又软件清零。

# a  M: ?9 ^5 K/ A% }; u( O. N

实验三、片上串口发送一个字符串

上面介绍了如何发送一个字节，那如何发送一个字符串甚至文本呢？这里我们首先介绍下字符串的概念。

9 `" }# H, o7 f+ |

字符串：从存储器的某个地址开始，连续存放多个字符的ASCII码，并且在最后一个字符的后面存放一个0，这段连续的内存空间就叫字符串，最后的0叫字符串的结束符。注意这里的0和加单引号的0不是一个概念，加单引号的0是指0的ASCII码。

数组与字符串的关系：字符串是数组的一种特殊情况，数组在特定条件下可当做字符串用。C语言用双引号描述一个字符串，如“abcd”。

下面我们通过一个实验来展示如何发送字符串。我们实验的目标是打印字符串“Hello World ! 第一!”到打印机。直接上代码。

1.
   ) V3 K% ?" k! O2 y% {  j2 J
2. [cpp] view plain copy

3. #include "reg51.h"
   / f8 e% @7 }  v: {( b- z" _/ H
4.

5. #define u16 unsigned int
   1 j7 V& X3 F$ j# y  R* Q
6. #define u8 unsigned char

7. void delay(u16 x)
   0 h0 K8 d5 Q# b. v9 q; [" {
8. {

9.     while(x--);

10. }
    5 E  _1 ~3 D8 {5 Q' `
11. void Uart_Init() //串口初始化
    1 y0 n' X5 _  D4 V7 d8 |' L
12. {

13.     SCON=0x50; //8位异步模式

14.     TMOD|=0x20; //定时器1工作方式2

15.     TH1=253;//9600bit/s
    % W+ S2 ]- Y9 A: l; z: ?& U
16.     TR1=1;

17. }

18. void Send_Byte(u8 dat)    //串口发送一个字节
    0 z& I4 L3 e8 F2 k1 o  m7 S+ u
19. {
    : o- c: H# b: Y) P% _! E8 D
20.     SBUF=dat; //启动发送，只需要把发送内容给SBUF这个寄存器
    & {3 _: y8 p& K  W3 c$ I- X( e
21.     while(TI==0); //等待发送完成，因为TI为1时表示在发送停止位
    5 M% \( J. w! E& C
22.     TI=0;
    9 s) ]1 T; G" c% F
23. }
    - l2 ~  u/ j1 C
24. void Send_String(u8 *str)   //发送一个字符串  *str为字符串第一个字符的地址
    0 t" `3 P$ n6 q) C* k1 }
25. {
    9 _( p* K5 m) V6 m+ t
26.     abc:      //标号

27.     if(*str != 0)      {
    7 Y0 p% ~5 \, c6 ]5 R& R
28.

29.         Send_Byte(*str);

30.
    ' h' U  [' z( H2 s
31.         str++;
    % ]3 W2 R- ]1 |+ X0 m+ @
32.         goto abc;
    # D4 K/ x  ?  _6 L
33.     }

34. }
    6 Y- f/ N0 _8 Q+ s8 S5 x
35.

36. void main()
    0 S: _' g) `* r3 n: y! n3 c
37. {
    2 b; C0 F4 V9 ^9 B" D' v( R, E
38.     Uart_Init();

39.     while(1)

40.     {
    : ]8 ~* Z' y) W" L
41.

42.        Send_String("Hello World! 第一！");

43.
    5 K6 i. b# M5 Y- J
44.

45.        Send_Byte(10);

46.        delay(60000);
    # i' l. x4 _1 a. `* Y& I8 W
47.        delay(60000);

48.     }
    # q  L0 \. V2 r) W
49. }

复制代码

+ H/ h4 ]0 @4 X; c

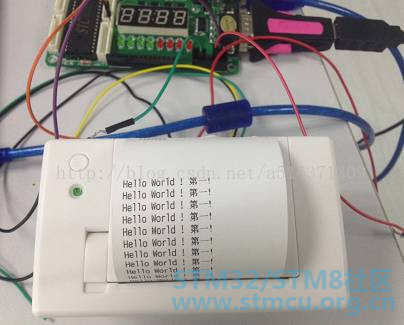

实验效果
