串口异常

问题描述：使用STM32 CUBEMX生成的串口代码发送数据，第一帧数据之前会有一个0xFF。

硬件使用的是STM32F107VCT6的PD5、PD6

2 g2 X, R/ D1 Y* U: a

file:///C:\Users\ADMINI~1\AppData\Local\Temp\ksohtml7784\wps10.jpg

PD5、PD6默认为普通IO口，管脚重映射为串口功能

file:///C:\Users\ADMINI~1\AppData\Local\Temp\ksohtml7784\wps11.jpg

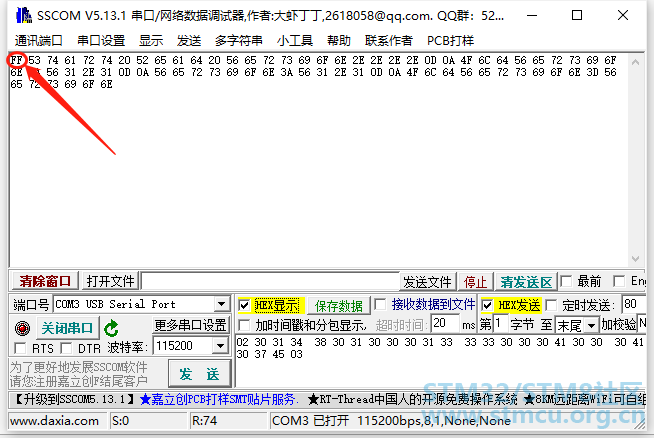

使用STM32 CUBEMX生成的串口代码发送数据，第一帧数据之前会有一个0xFF，这并不是我的本意

file:///C:\Users\ADMINI~1\AppData\Local\Temp\ksohtml7784\wps12.jpg

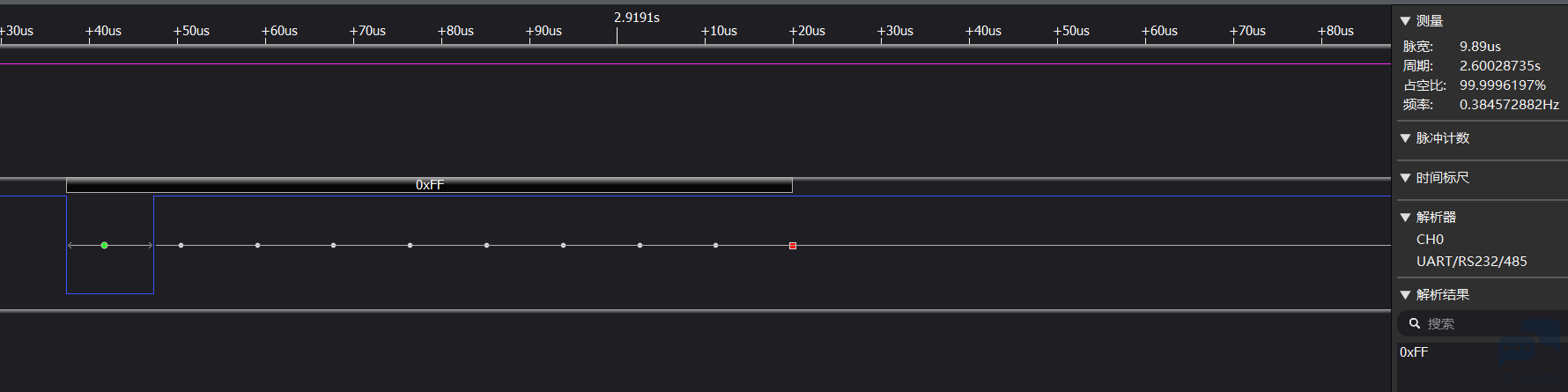

通过示波器观察PD5引脚的波形，发现每次复位单片机后捕捉到的波形是

* n& C% p1 K4 V; k  U0 F- H" n

file:///C:\Users\ADMINI~1\AppData\Local\Temp\ksohtml7784\wps13.jpg

单步调式发现运行到__HAL_AFIO_REMAP_USART2_ENABLE();之后会使PD5引脚产生一个低电平脉冲

file:///C:\Users\ADMINI~1\AppData\Local\Temp\ksohtml7784\wps14.jpg

file:///C:\Users\ADMINI~1\AppData\Local\Temp\ksohtml7784\wps15.jpg

将代码做如下调整，再次测量发现问题得到解决，低电平脉冲不见了，串口调试助手收到的数据也正常了

' H5 M7 r' {0 o$ {: e% r

file:///C:\Users\ADMINI~1\AppData\Local\Temp\ksohtml7784\wps16.jpg

file:///C:\Users\ADMINI~1\AppData\Local\Temp\ksohtml7784\wps17.jpg

file:///C:\Users\ADMINI~1\AppData\Local\Temp\ksohtml7784\wps18.jpg

依UART原理，所有UART发送数据都有有启动位开始，也就是拉低（1位或1.5位时间依配置），STM32 在REset 之后，是INPUT 模式，此时可能是低电平，然后配置成高与OUTPUT模式，接收端会误以为UART 启动发送。 需要解决这个问题，TX 或 RX 硬件10K上拉到VCC， 然后软件初始化串口IO 先设轩高电平，然后更改输出模式。通常可以解决上电发送一个0XFF. 其实不仅是UART会出现此情况。

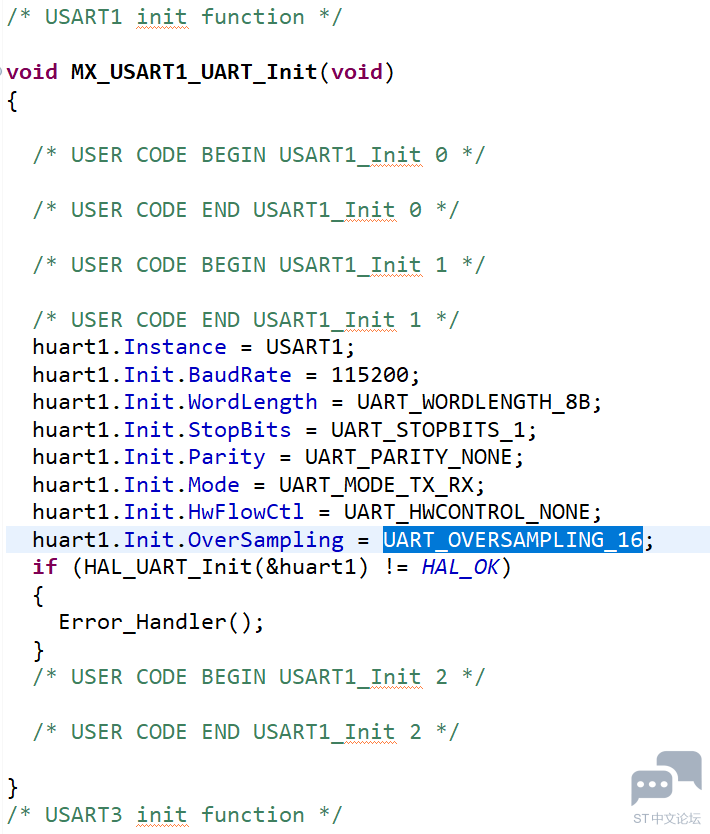

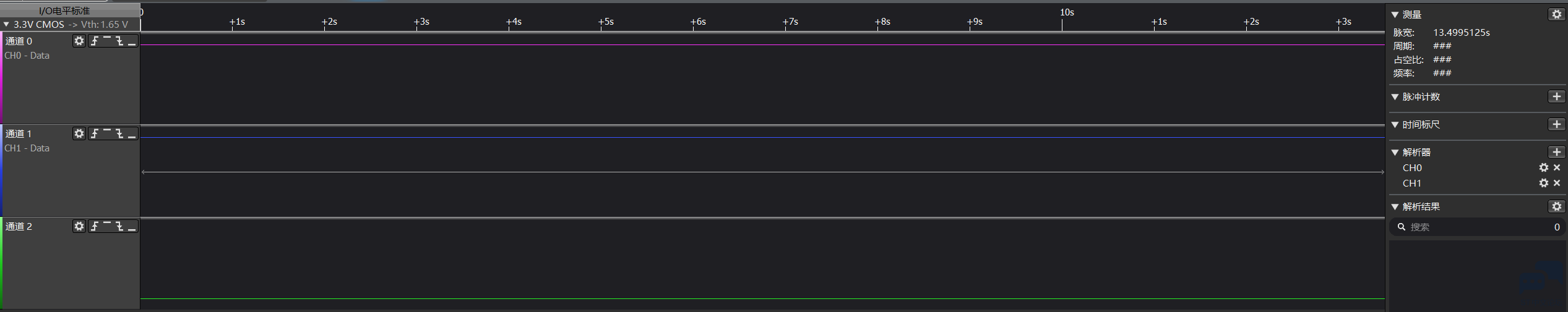

f103遇到过类似的问题cubemx生成框架,使用到了串口1和3,串口1初始化时运行到huart1.Init.OverSampling = UART_OVERSAMPLING_16;就出现一个10us的低电平,后续正常高电平,非常离TMD谱
