STM32学习笔记02—时钟树架构

2.1 时钟树结构图

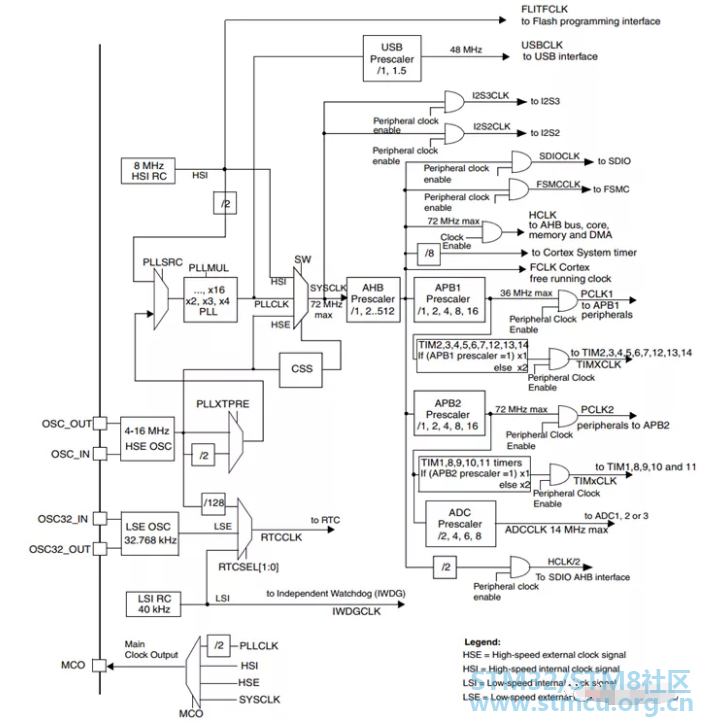

STM32属于Cortex-M3内核的单片机，时钟结构比之前的51单片机较复杂的多，根据数据手册，STM32F103的时钟结构如下图所示。

根据上图可以看到，STM32F103系列单片机具有4个时钟源，内部的8MHz时钟发生器，外部的晶体振荡器接口，最高支持16MHz，外部的32.768kHz晶体振荡器接口和内部的40kHz时钟发生器，其中32.768kHz和40kHz主要用于内部RTC时钟脉冲，8MHz的晶振通过PLL时钟倍乘器，将系统总线时钟提高为72MHz。

STM32F103系列内部具有2条外设时钟总线，APB1和APB2，其中APB2的时钟最高可达72MHz，APB1的时钟最高可达36MHz，通过配置对应的寄存器，就可以将CPU内核时钟提高到最大速度。

通过最小系统可以看到，我们使用外部高速晶体振荡器接口，外接8MHz晶振，RTC则是使用32.768kHz晶振，现在我们来通过数据手册来配置对应的寄存器位来配置APB2时钟达到72MHz，APB1时钟达到36MHz。

2.2 时钟配置

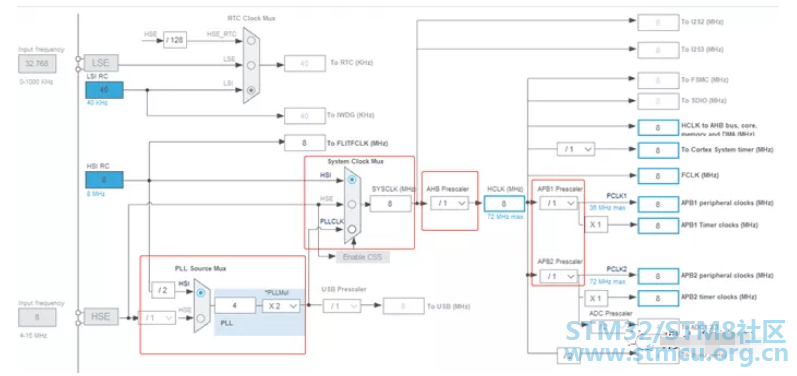

上图是ST公司推出的一款软件，这款软件可以自动生成寄存器代码，但是我们在这里只用到其中提供的时钟配置功能，通过上面的时钟结构，我们可以得到配置时钟的大概流程。

2.2.1 时钟配置流程
（1）开启HSE时钟接口，这个接口用于使能晶体振荡器输入端；

（2）设置PLL倍频系数为9，因为外接8MHz时钟，所以设置系数为9就可以轻松达到8×9=72MHz的时钟频率；

（3）设置时钟源为PLLCLK，因为HSE使用的时候可以发现最终的输出就是PLL时钟脉冲；

（4）设置APB1时钟总线的分频系数为2，因为APB1时钟总线最高频率只有36MHz；

（5）设置APB2时钟总线的分频系数为1。

2.2.2 相关寄存器
（1）时钟控制寄存器：RCC_CR

Bit 25：PLL准备状态

            0：PLL解锁

            1：PLL锁定

Bit 24：PLL使能

            0：PLL关闭
            1：PLL打开

Bit 19：时钟安全系统开关

            0：时钟保护关闭
            1：时钟保护打开

Bit 18：HSE旁路（禁用HSE振荡器时才能写入）

            0：HSE禁止旁路
            1：HSE打开旁路

Bit 17：HSE准备状态

            0：HSE未准备好
            1：HSE准备完毕

Bit 16：HSE时钟使能

            0：HSE时钟关闭
            1：HSE时钟打开

Bit 15~ Bit 8：HSI校准值（这个值在启动的时候自动初始化）

Bit 7~ Bit 3：HSI微调（对其进行编程以适应电压和温度的变化影响内部HSI的频率。初始值16，步长约为40kHz）

Bit 1：HSI准备状态

            0：HIS未准备好
            1：HSI准备完毕

Bit 0：HSI时钟使能

            0：HIS时钟关闭
            1：HSI时钟开启

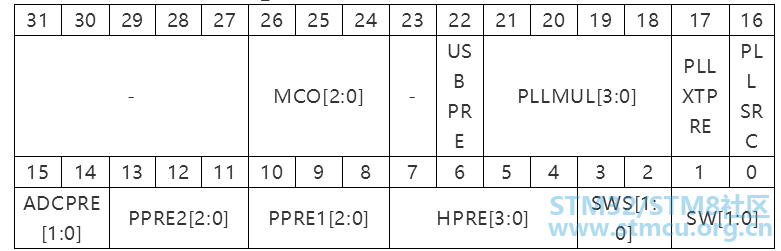

（2）时钟配置寄存器：RCC_CFGR

Bit 26~Bit 24：芯片时钟输出

            0xx：禁止输出
            100：选择系统时钟SYSCLK
            101：选择HSI时钟
            110：选择HSE时钟
            111：选择PLL分频输出（2分频）

Bit 22：USB时钟分频系数

            0：PLL时钟1.5分频作为USB时钟
            1：PLL时钟不分频作为USB时钟

Bit 21~Bit 18：PLL倍频系数

            0000：2倍频
            0001：3倍频
            0010：4倍频
            0011：5倍频
            0100：6倍频
            0101：7倍频
            0110：8倍频
            0111：9倍频
            1000：10倍频
            1001：11倍频
            1010：12倍频
            1011：13倍频
            1100：14倍频
            1101：15倍频
            1110：16倍频
            1111：16倍频

Bit 17：HSE输入分频器

            0：HSE输入不分频
            1：HSE输入2分频

Bit 16：PLL时钟选择（PLL处于禁止模式才能写入）

            0：HSI时钟2分频作为PLL时钟输入
            1：HSE作为PLL时钟输入

Bit 15~Bit 14：ADC分频系数

            00：PCLK2分频系数为2
            01：PCLK2分频系数为4
            10：PCLK2分频系数为6
            11：PCLK2分频系数为8

Bit 13~Bit 11：APB2分频系数（最高可达72MHz）

            0xx：HCLK不分频
            100：HCLK分频系数为2
            101：HCLK分频系数为4
            110：HCLK分频系数为8
            111：HCLK分频系数为16

Bit 10~Bit 8：APB1分频系数（最高只能达到36MHz）

            0xx：HCLK不分频
            100：HCLK分频系数为2
            101：HCLK分频系数为4
            110：HCLK分频系数为8
            111：HCLK分频系数为16

Bit 7~Bit 4：AHB总线预分频系数

            0xxx：SYSCLK不分频
            1000：SYSCLK分频系数为2
            1001：SYSCLK分频系数为4
            1010：SYSCLK分频系数为8
            1011：SYSCLK分频系数为16
            1100：SYSCLK分频系数为64
            1101：SYSCLK分频系数为128
            1110：SYSCLK分频系数为256
            1111：SYSCLK分频系数为512

Bit 3~Bit 2：系统时钟选择状态

            00：HSI作为系统时钟
            01：HSE作为系统时钟
            10：PLL作为系统时钟
            11：保留

Bit 1~Bit 0：系统时钟选择

            00：选择HSI作为系统时钟
            01：选择HSE作为系统时钟
            10：选择PLL作为系统时钟
            11：保留

2.3 设置例程

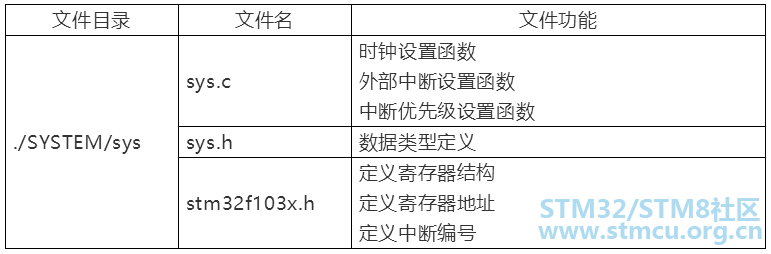

配置STM32的时钟需要创建几个文件，这几个文件如下表所示。

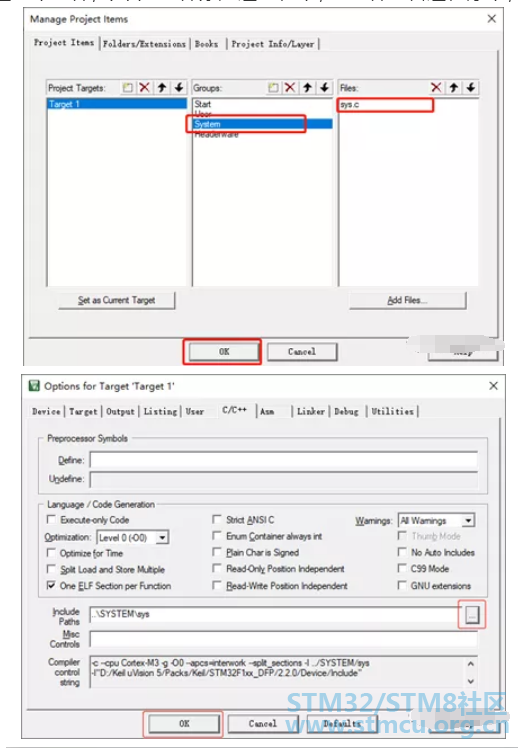

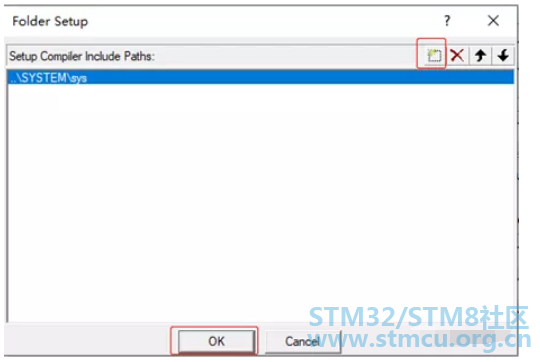

（1）创建上述三个文件，其中c文件添加进工程中，h文件包含进程序中，如下图所示。

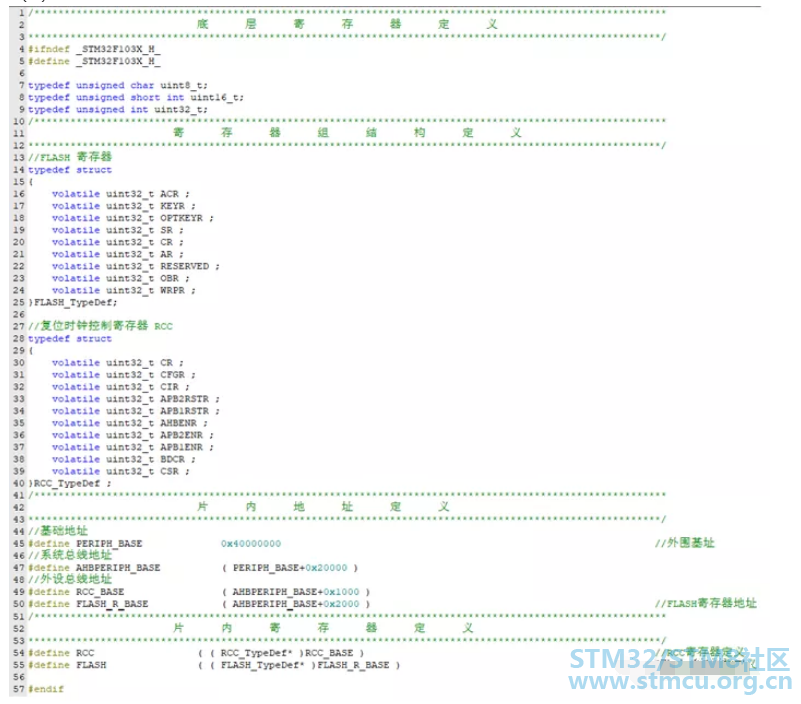

（2）stm32f103x.h文件输入以下内容：

这个文件用于定义程序用到的所有寄存器的地址和结构体，是整个STM32程序的最基础的文件。

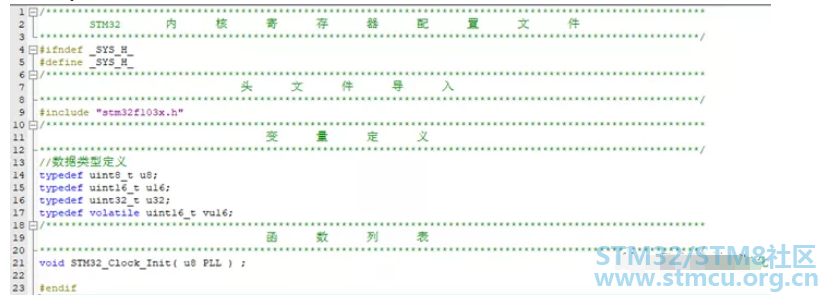

（3）sys.h输入以下内容

sys.h文件用于定义STM32的时钟配置和中断配置，以及后面的端口位操作模式。

（3）sys.c文件输入以下内容

void STM32_Clock_Init( u8 PLL )
& S, }7 C/ F g$ M/ C1 M* ^+ @4 j) v
{
% v6 p+ b2 \" `4 G" y- B$ Z
RCC->CR |= 0x00010000 ; //外部高速时钟使能HSEON
: {" N, W6 N8 ^+ z3 K6 x6 n9 v
while( !( RCC->CR>>17 ) ) ; //等待外部时钟就绪( D2 j$ g8 {# L1 K: e
RCC->CFGR = 0x00000400 ; //APB1=DIV2;APB2=DIV1;AHB=DIV1;
* [' W$ D5 r6 p* ~6 R% b
PLL -= 2 ; //抵消2个单位(因为是从2开始的,设置0就是2)
- V, m, c0 c6 d
RCC->CFGR |= ( u32 )PLL<<18 ; //设置PLL值 2~16
2 u6 T$ X% i% @' w
RCC->CFGR |= 1<<16 ; //PLLSRC ON
0 H7 n" I5 Q' ^: \& B. N
FLASH->ACR |= 0x32 ; //FLASH 2个延时周期
9 x/ X. C+ a2 A3 E) ]
RCC->CR |= 1<<24 ; //PLLON0 |3 w) {# ?) l/ m
while( ( RCC->CR&0x02000000 )!=0x02000000 ) ; //等待PLL锁定
, @9 N6 m6 j- D/ n* \/ n" X
RCC->CFGR |= 0x00000002 ; //PLL作为系统时钟
& Q1 B C6 H# Q8 U! Y
while( ( RCC->CFGR&0x0000000C )!=0x00000008 ) ; //等待PLL作为系统时钟设置成功
