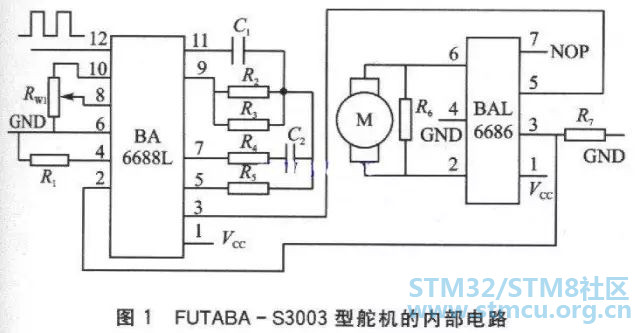

舵机的工作原理是：PWM信号由接收通道进入信号解调电路BA66881。的12脚进行解调，获得一个直流偏置电压。该直流偏置电压与电位器的电压比较，获得电压差由BA6688的3脚输出。该输出送人电机驱动集成电路BA6686，以驱动电机正反转。当电机转速一定时，通过级联减速齿轮带动电位器R。，旋转，直到电压差为O，电机停止转动。舵机的控制信号是PWM信号，利用占空比的变化改变舵机的位置。


5 B+ |: l; y( [$ C

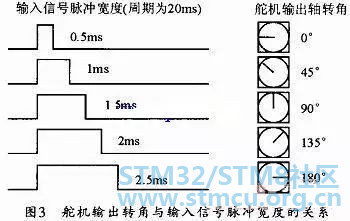

1 b* Y% `( N, i) Z电源线和地线用于提供舵机内部的直流电机和控制线路所需的能源．电压通常介于4～6V，一般取5V。注意，给舵机供电电源应能提供足够的功率。控制线的输入是一个宽度可调的周期性方波脉冲信号，方波脉冲信号的周期为20 ms（即频率为50 Hz）。当方波的脉冲宽度改变时，舵机转轴的角度发生改变，角度变化与脉冲宽度的变化成正比。某型舵机的输出轴转角与输入信号的脉冲宽度之间的关系可用围 3来表示。
