0 背景

考虑一种网络拓扑应用情景，一个内部局域网中有多台服务器提供不同的服务，如web服务、FTP服务、ssh、telnet等，通过服务器(或网关、防火墙)连接外部网络，如果外部网络上的主机需要访问这些服务器，则需要在网关上实现转发。

再转述成另一种应用场合，多台设备连接到一台服务器，服务器有2个网卡，分别连接内外网。外网无法直接访问设备上的数据、服务。在服务器上实现转发后，则可达到目的。

网络拓扑如下：

比如，可以通过服务器的8081端口访问1号设备的web服务，8082端口访问2号设备web，这样可以在外部网络对内网设备进行参数配置、调整。类似地，通过2321访问1号设备的telnet服务，2322访问2号设备telnet，以方便登陆设备系统，进行设备状态监控，日志处理，等等。

本文将直接引用此网络拓扑图中的名称及IP地址。实际使用配置根据实际情况修改。另外说明一下，不必拘泥于本文给出的名称。像拓扑图中的“设备”，可以使用一台安装linux的服务器替换。其它的类似。

. T0 [1 s$ P3 i' M+ R+ b

一、原理

在Linux系统使用iptables实现防火墙、数据转发等功能。iptables有不同的表(tables)，每个tables有不同的链(chain)，每条chain有一个或多个规则(rule)。本文利用NAT(network address translation，网络地址转换)表来实现数据包的转发。iptables命令要用-t来指定表，如果没有指明，则使用系统缺省的表“filter”。所以使用NAT的时候，就要用“-t nat”选项了。
9 r8 i+ N- k  w% ~( C7 iNAT表有三条缺省的链，它们分别是PREROUTING、POSTROUTING和OUTPUT。

先给出NAT结构，如下图：

• PREROUTING：在数据包传入时，就进到PREROUTIING链。该链执行的是修改数据包内的目的IP地址，即DNAT（变更目的IP地址）。PREROUTING只能进行DNAT。因为进行了DNAT，才能在路由表中做判断，决定送到本地或其它网口。
• POSTROUTING：相对的，在POSTROUTING链后，就传出数据包，该链是整个NAT结构的最末端。执行的是修改数据包的源IP地址，即SNAT。POSTROUTING只能进行SNAT。
• OUTPUT：定义对本地产生的数据包的目的NAT规则。

  ; T0 q0 i+ B) S8 b! b4 }$ X5 b0 J' H

每个数据包都会依次经过三个不同的机制，首先是PREROUTING(DNAT)，再到路由表，最后到POSTROUTING(SNAT)。下面给出数据包流方向：

文中的网络拓扑图所示的数据包，是从eth0入，eth1出。但是，无论从eth0到eth1，还是从eth1到eth0，均遵守上述的原理。就是说，SNAT和DNAT并没有规定只能在某一个网口(某一侧)。

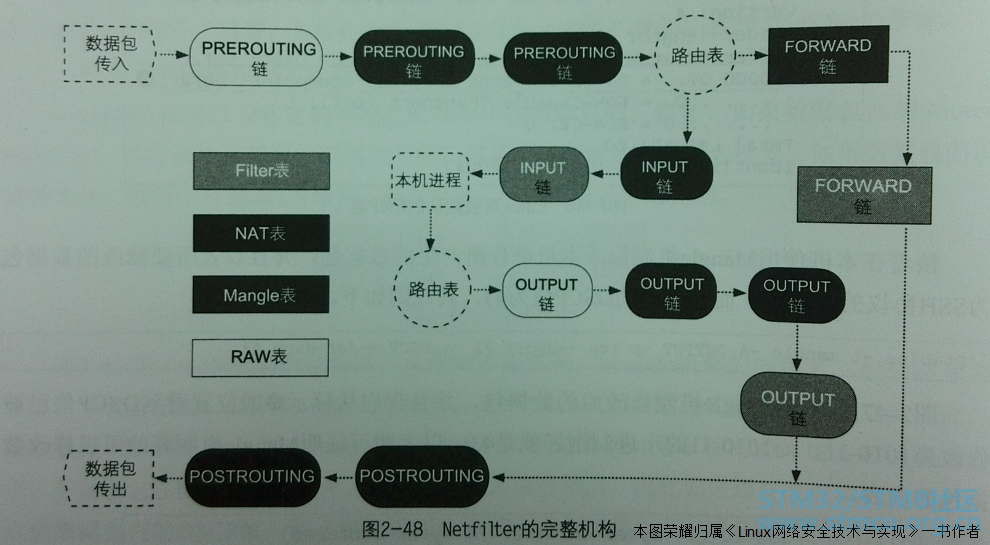

顺便给出netfilter的完整结构图：

二、实现

出于安全考虑，Linux系统默认是禁止数据包转发的。所谓转发即当主机拥有多于一块的网卡时，其中一块收到数据包，根据数据包的目的ip地址将包发往本机另一网卡，该网卡根据路由表继续发送数据包。这通常就是路由器所要实现的功能。

配置Linux系统的ip转发功能，首先保证硬件连通，然后打开系统的转发功能

cat /proc/sys/net/ipv4/ip_forward，该文件内容为0，表示禁止数据包转发，1表示允许，将其修改为1。可使用命令echo "1" > /proc/sys/net/ipv4/ip_forward 修改文件内容，重启网络服务或主机后效果不再。若要其自动执行，可将命令echo "1" > /proc/sys/net/ipv4/ip_forward 写入脚本/etc/rc.d/rc.local 或者在/etc/sysconfig/network脚本中添加 FORWARD_IPV4="YES"

但在我的系统中没有这两个文件，因此可以修改/etc/sysctl.conf文件，将net.ipv4.ip_forward=1的注释取消即可

根据拓扑图，一一实现不同IP、不同端口的映射，如下命令为一种示例形式：

1.
   ' ^0 O4 d4 l. i7 a! b8 i8 G
2. # 第一台设备的telnet服务

3. iptables -t nat -A PREROUTING -i eth0 -d 172.18.44.44 -p tcp --dport 2321 -j DNAT --to 100.100.100.101:23
   5 E' F2 O) ?2 g4 S$ s: d
4. iptables -t nat -A POSTROUTING -o eth1 -d 100.100.100.101 -p tcp --dport 23 -j SNAT --to 100.100.100.44

5. # 第二台设备的telnet服务

6. iptables -t nat -A PREROUTING -i eth0 -d 172.18.44.44 -p tcp --dport 2322 -j DNAT --to 100.100.100.102:23
   . s" ^* @2 K1 H
7. iptables -t nat -A POSTROUTING -o eth1 -d 100.100.100.102 -p tcp --dport 23 -j SNAT --to 100.100.100.44

8.

9. # 第一台设备的web服务

10. iptables -t nat -A PREROUTING -i eth0 -d 172.18.44.44 -p tcp --dport 8081 -j DNAT --to 100.100.100.101:80
    ) \; d9 c4 u9 n9 D: i+ P, E
11. iptables -t nat -A POSTROUTING -o eth1 -d 100.100.100.101 -p tcp --dport 80 -j SNAT --to 100.100.100.44
    4 o1 g, F$ x6 O2 ]
12. # 第二台设备的web服务

13. iptables -t nat -A PREROUTING -i eth0 -d 172.18.44.44 -p tcp --dport 8082 -j DNAT --to 100.100.100.102:80
    + E% C. ?5 T/ U2 {. a
14. iptables -t nat -A POSTROUTING -o eth1 -d 100.100.100.102 -p tcp --dport 80 -j SNAT --to 100.100.100.44

复制代码

! O* l- \4 T9 x% ]4 g+ b+ _

以第一台设备转发命令为例，用白话解释一下。

• 第一条是PREROUTING链，只能进行DNAT，该命令对从eth0进入且目的IP为172.18.44.44(注：可以用-s指明数据包来源地址，但这时无法知道来源IP是多少，虽然可以用网段的做法，但用-d则指定必须一定唯一的是本机的eth0地址，相对好一点)，端口号为2321的数据包进行目的地址更改，更改为100.100.100.101，端口为23，亦即此包的目的地为第一台设备的telnet服务。
• 第二条是POSTROUTING链，只能进行SNAT，即对先前已经DNAT过的数据包修改源IP地址。这样，这个数据包达到第一台设备时，源IP地址、目的IP地址，均为100.100.100.0/24网段了。

  2 a9 ^/ k% i+ R/ C( a& X4 ~' v

上述命令的SNAT有些冗余，可以做简化，命令如下：

1.
   0 L- ~- I2 u0 }
2. # 第一台设备的telnet、web服务

3. iptables -t nat -A PREROUTING -i eth0 -d 172.18.44.44 -p tcp --dport 2321 -j DNAT --to 100.100.100.101:23
   ! g  |& \) q7 ~, L; ]  v3 U
4. iptables -t nat -A PREROUTING -i eth0 -d 172.18.44.44 -p tcp --dport 8081 -j DNAT --to 100.100.100.101:80
   . b, X9 r  j1 K. w# }+ m& R
5. # 第二台设备的telnet、web服务

6. iptables -t nat -A PREROUTING -i eth0 -d 172.18.44.44 -p tcp --dport 2322 -j DNAT --to 100.100.100.102:23
   : ?$ P. F, g3 H
7. iptables -t nat -A PREROUTING -i eth0 -d 172.18.44.44 -p tcp --dport 8082 -j DNAT --to 100.100.100.102:80

8. # 源IP地址SNAT

9. iptables -t nat -A POSTROUTING -o eth1 -d 100.100.100.0/24 -j SNAT --to 100.100.100.44

复制代码

* r+ N6 [4 e1 x) g- T

实际中使用的命令可能还有变化(简化)，本文不再展示。

/ R7 K0 n% p- \& C  c  h

三、测试

为了保证文中所述的正确性，本节列出操作结果，以及实验过程的信息。服务器(网关)上的路由表如下：

1.
   7 Y# e8 P) h7 q, I& r& w; o
2. root@latelee:test# route

3. Kernel IP routing table
   : }0 t. S6 a4 F# W
4. Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
   , Q- w9 p' T5 n1 ?; Z" ]* t7 o
5. 100.100.100.0   *               255.255.255.0   U     0      0        0 eth1
   # o/ R, P+ X  D0 u, g  o" S$ |
6. 172.18.0.0      *               255.255.0.0     U     0      0        0 eth0

复制代码

可以看到服务器上有2个网卡，网段都不相同。iptables的NAT表如下：

1.
   2 d, j6 D: n: V7 e
2. root@latelee:~# iptables -L -t nat
   1 W7 g+ z5 S* K. Z% {  @
3. Chain PREROUTING (policy ACCEPT)
   # j6 N( B' U: _( d
4. target     prot opt source               destination

5. DNAT       tcp  --  anywhere             172.18.44.44         tcp dpt:2324 to:100.100.100.101:23
     }- Z: u4 d: Q6 e; s7 A
6. Chain INPUT (policy ACCEPT)

7. target     prot opt source               destination

8. Chain OUTPUT (policy ACCEPT)

9. target     prot opt source               destination

10. Chain POSTROUTING (policy ACCEPT)
    $ l% O+ ]' h  [. P0 p0 V
11. target     prot opt source               destination

12. SNAT       all  --  anywhere             100.100.100.0/24     to:100.100.100.44

复制代码

- q* X( F( }* ^2 K' K/ B

可以看到，PREROUTING和POSTROUTING各有一条规则，这些规则由上文命令所产生。对应的，在第一号设备上查看路由信息，如下：

1.
   $ X' W( d% J$ s4 \& t- h- M
2. root@latelee:~# route

3. Kernel IP routing table
   - d' `" `7 G8 c
4. Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
   $ q8 R2 M+ T2 {' Y- B7 C# q  d
5. 100.100.100.0   *               255.255.255.0   U     0      0        0 eth0
   + w9 {3 @3 G! F  l/ |
6. 172.18.0.0      *               255.255.0.0     U     0      0        0 eth1

7. default         100.100.100.44 0.0.0.0         UG    0      0        0 eth0

复制代码

可以看到这台设备有2个网卡，默认网关为服务器的IP地址。但是，其中一个网卡eth1竟然和PC所在网段相同！如果没有进行源IP地址修改(伪装)，会匹配到eth1这个网口，无法匹配eth0。

4 F9 K* B5 r# V

在外网的PC上对设备进行telnet，设备抓包信息如下：

1.

2. IP 100.100.100.44.32253 > 100.100.100.101.2323: Flags [P.], seq 1:4, ack 16, win 256, length 3
     M! ]" ?- U: }, Y, w- N6 H
3. IP 100.100.100.101.2323 > 100.100.100.44.32253: Flags [P.], seq 16:19, ack 4, win 2190, length 3

4. IP 100.100.100.44.32253 > 100.100.100.101.2323: Flags [P.], seq 4:25, ack 19, win 256, length 21

5. IP 100.100.100.101.2323 > 100.100.100.44.32253: Flags [P.], seq 19:34, ack 25, win 2190, length 15

复制代码

可见，所有包的IP段都相同。在服务器上对内网eth1进行抓包，由于进行了DNAT和SNAT，此网卡数据包IP地址还是100.100.100.0/24网段，如下：

1.
   - [& w$ s1 G4 p. H
2. IP 100.100.100.44.32253 > 100.100.100.101.telnet: Flags [.], ack 1, win 256, length 0
   , @9 L& G, X! K9 n6 |8 E
3. IP 100.100.100.101.telnet > 100.100.100.44.32253: Flags [P.], seq 1:16, ack 1, win 2190, length 15

4. IP 100.100.100.44.32253 > 100.100.100.101.telnet: Flags [P.], seq 1:4, ack 16, win 256, length 3
     p3 _% f5 d- q- P& T; T& `( o
5. IP 100.100.100.101.telnet > 100.100.100.44.32253: Flags [P.], seq 16:19, ack 4, win 2190, length 3

复制代码

/ e# O+ T: s; t+ A& Y7 C# C

但是，在服务器eth0抓包，将会是172.18.0.0/16的网段数据包：

1.
   / G' J( A- Z1 G9 a; y
2. IP 172.18.44.142.32253 > 172.18.44.44.2324: Flags [P.], seq 18:20, ack 154, win 255, length 2

3. IP 172.18.44.44.2324 > 172.18.44.142.32253: Flags [P.], seq 154:156, ack 20, win 2190, length 2
   ( K# J# T" z$ N$ o) A8 W
4. IP 172.18.44.44.2324 > 172.18.44.142.32253: Flags [F.], seq 156, ack 20, win 2190, length 0

5. IP 172.18.44.142.32253 > 172.18.44.44.2324: Flags [.], ack 157, win 255, length 0
   ( B; k$ C" `* r  u
6. IP 172.18.44.142.32253 > 172.18.44.44.2324: Flags [F.], seq 20, ack 157, win 255, length 0
   * f! ?+ g( ~* u2 k# N
7. IP 172.18.44.44.2324 > 172.18.44.142.32253: Flags [.], ack 21, win 2190, length 0

复制代码

从抓包分析，本文所用命令已经能正确进行DNAT和SNAT了。

* j3 W( }& Y' [

四、其它

建议在使用iptabls指令时，使用root用户进行操作，否则容易失败

保存iptables配置方法：

3 Y' s5 y* J# r: O

• iptables-save > /etc/iptables.up.rules


配置iptables开机加载

1.

2. iptables-save > /etc/iptables.up.rules
   6 u; ~4 A! J$ C5 U! ?4 }& V; c
3. echo -e '#!/bin/bash\n/sbin/iptables-restore < /etc/iptables.up.rules' > /etc/network/if-pre-up.d/iptables

4. chmod +x /etc/network/if-pre-up.d/iptables

复制代码

( n; E! C1 l' [  ], A

本地测试指令
; Z9 S+ W$ I& L8 D6 w* L, Y) t

1.
   " Z; x4 U( x" }1 \& ]* h
2. iptables -t nat -A PREROUTING -i wlan0 -d 192.168.11.100 -p tcp --dport 8081 -j DNAT --to 192.168.10.101:80
   1 B1 u, u! p' b9 Q3 z8 F
3. iptables -t nat -A POSTROUTING -o eth0 -d 192.168.10.101 -p tcp --dport 80 -j SNAT --to 192.168.10.52

复制代码
