STM32 SPI详解
0 `0 Q" `+ R. d. M
7 S' J+ s% Y$ E! b3 f8 O1 c01、SPI简介
3 m1 A% x+ f7 [' M' t) k5 oSPI 规定了两个SPI 设备之间通信必须由主设备(Master) 来控制次设备(Slave). 一个Master 设备可以通过提供Clock 以及对Slave 设备进行片选(Slave Select) 来控制多个Slave 设备,SPI 协议还规定Slave 设备的Clock 由Master 设备通过SCK 管脚提供给Slave 设备,Slave 设备本身不能产生或控制Clock, 没有Clock 则Slave 设备不能正常工作。
" r; z( F: M7 i4 O4 c/ C$ \; o02、SPI特点
3 X+ z' L2 A( H# R, Z2.1、SPI控制方式

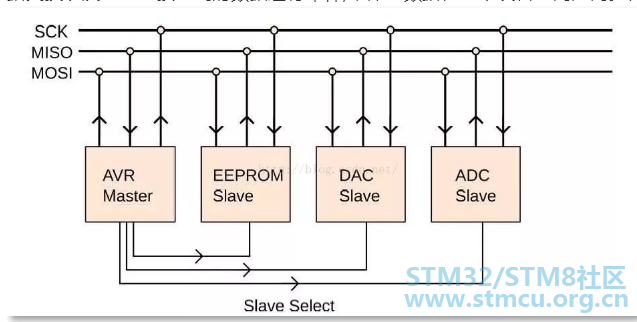

采用主-从模式(Master-Slave)的控制方式。
SPI 规定了两个SPI 设备之间通信必须由主设备(Master) 来控制次设备(Slave). 一个Master 设备可以通过提供Clock 以及对Slave 设备进行片选(Slave Select) 来控制多个Slave 设备,SPI 协议还规定Slave 设备的Clock 由Master 设备通过SCK 管脚提供给Slave 设备,Slave 设备本身不能产生或控制Clock, 没有Clock 则Slave 设备不能正常工作。
2.2、SPI传输方式
采用同步方式(Synchronous)传输数据。
Master 设备会根据将要交换的数据来产生相应的时钟脉冲(ClockPulse), 时钟脉冲组成了时钟信号(ClockSignal) , 时钟信号通过时钟极性(CPOL) 和时钟相位 (CPHA) 控制着两个SPI 设备间何时数据交换以及何时对接收到的数据进行采样,来保证数据在两个设备之间是同步传输的。

7 `2 x4 H, l, A; o! x2.3、SPI数据交换

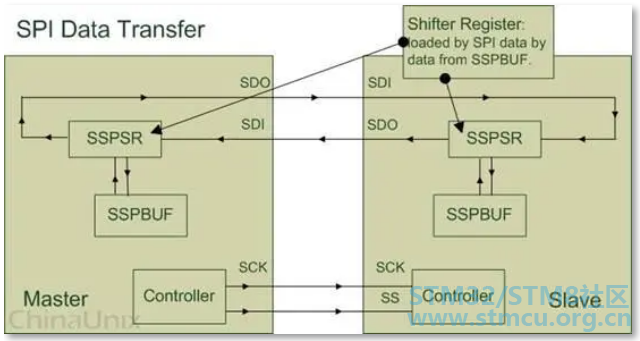

SPI数据交换框图
9 x! P0 ?% H- R2 c
上图只是对SPI 设备间通信的一个简单的描述,下面就来解释一下图中所示的几个组件(Module):
& p+ I  D3 V9 U; M5 L  d( w8 @- fSSPBUF,Synchronous Serial Port Buffer, 泛指SPI 设备里面的内部缓冲区,一般在物理上是以FIFO 的形式,保存传输过程中的临时数据;
SSPSR, Synchronous Serial Port Register, 泛指SPI 设备里面的移位寄存器(ShiftRegitser), 它的作用是根据设置好的数据位宽(bit-width)把数据移入或者移出SSPBUF;
Controller, 泛指SPI 设备里面的控制寄存器,可以通过配置它们来设置SPI 总线的传输模式。

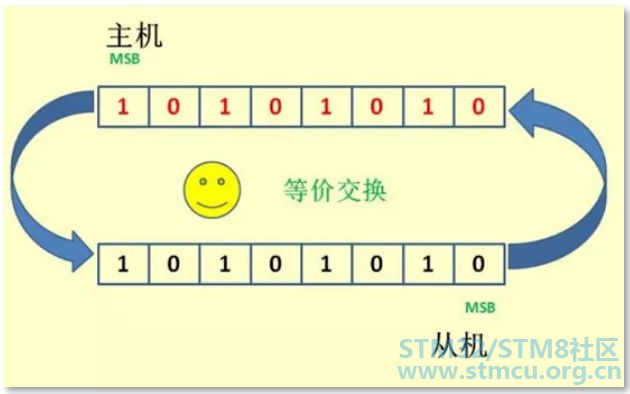

' U8 v5 ?% o6 A0 |* ISPI 设备间的数据传输之所以又被称为数据交换,是因为SPI 协议规定一个SPI 设备不能在数据通信过程中仅仅只充当一个"发送者(Transmitter)"或者"接收者(Receiver)".在每个Clock 周期内,SPI 设备都会发送并接收一个bit 大小的数据,相当于该设备有一个bit 大小的数据被交换了.一个Slave 设备要想能够接收到Master 发过来的控制信号,必须在此之前能够被Master 设备进行访问(Access). 所以,Master 设备必须首先通过SS/CS pin 对Slave 设备进行片选,把想要访问的Slave 设备选上.在数据传输的过程中,每次接收到的数据必须在下一次数据传输之前被采样.如果之前接收到的数据没有被读取,那么这些已经接收完成的数据将有可能会被丢弃,导致SPI 物理模块最终失效.因此,在程序中一般都会在SPI 传输完数据后,去读取SPI 设备里的数据,即使这些数据(DummyData)在我们的程序里是无用的。
3 A# m& `% a" n9 `: d# u% Q# [上面的过程转为动画
初始状态
5 v+ i& I+ L/ Z- M" j* b% ~! P! I
6 ^" s/ E4 \. x9 p" F主机读取一个bit过程

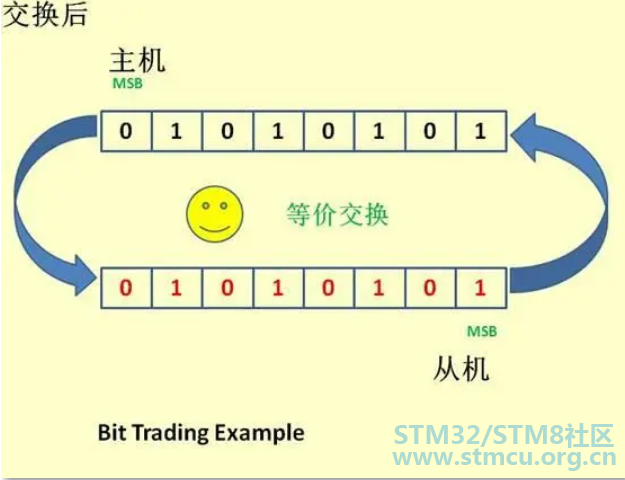

当读取7次后，也就是读取7位后

总结：

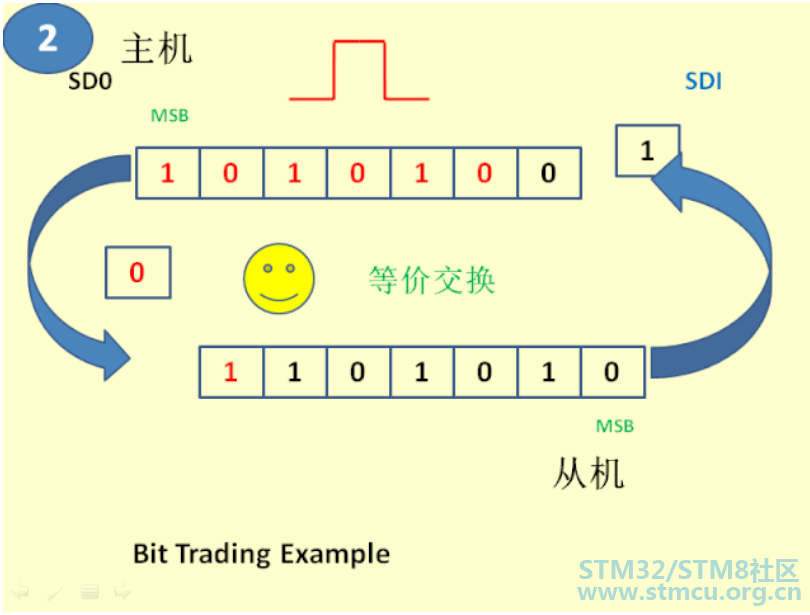

没有读和写的说法，因为实质上每次SPI是主从设备在交换数据。也就是说，你发一个数据必然会收到一个数据；你要收一个数据必须也要先发一个数据。
5 _8 |4 P  E) Q# L4 q% U2.4、SPI传输模式
) _- |9 E; p# O1 ~2 s# @上升沿、下降沿、前沿、后沿触发。当然也有MSB和LSB传输方式.
0 J7 Y4 N  n* ]  E8 B4 E
03、工作机制
6 ^' g; d' i0 k' I$ r3.1、相关缩写

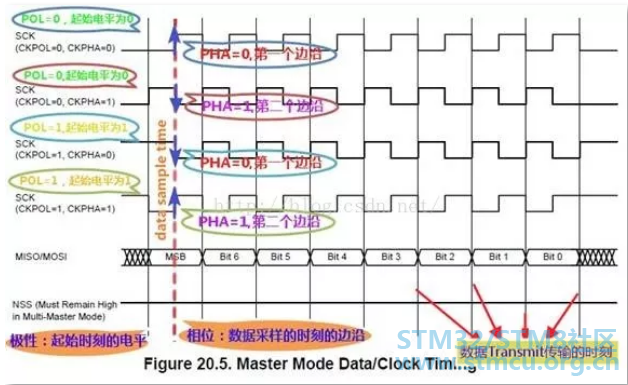

SPI的极性Polarity和相位Phase，最常见的写法是CPOL和CPHA，不过也有一些其他写法，简单总结如下：
7 x$ A- S0 X3 O' j(1) CKPOL (Clock Polarity) = CPOL = POL = Polarity = （时钟）极性
5 Y% y4 K! ?5 r% @& h(2) CKPHA (Clock Phase) = CPHA = PHA = Phase = （时钟）相位
(3) SCK=SCLK=SPI的时钟
, D  F* x2 F( T/ a) {! H: t& ](4) Edge=边沿，即时钟电平变化的时刻，即上升沿(risingedge)或者下降沿(fallingedge)
对于一个时钟周期内，有两个edge，分别称为：
7 K6 g  V5 O/ h# B2 G& vLeading edge=前一个边沿=第一个边沿，对于开始电压是1，那么就是1变成0的时候，对于开始电压是0，那么就是0变成1的时候；
' R8 Q* w% i* n! F2 u! DTrailingedge=后一个边沿=第二个边沿，对于开始电压是1，那么就是0变成1的时候（即在第一次1变成0之后，才可能有后面的0变成1），对于开始电压是0，那么就是1变成0的时候；
( L4 m, o, b" B& x) U, k  r3.2、CPOL极性
先说什么是SCLK时钟的空闲时刻，其就是当SCLK在数发送8个bit比特数据之前和之后的状态，于此对应的，SCLK在发送数据的时候，就是正常的工作的时候，有效active的时刻了。
先说英文，其精简解释为：ClockPolarity = IDLE state of SCK。
再用中文详解：
7 c. a. W8 N3 P& n2 i, ySPI的CPOL，表示当SCLK空闲idle的时候，其电平的值是低电平0还是高电平1：
CPOL=0，时钟空闲idle时候的电平是低电平，所以当SCLK有效的时候，就是高电平，就是所谓的active-high；
CPOL=1，时钟空闲idle时候的电平是高电平，所以当SCLK有效的时候，就是低电平，就是所谓的active-low；
3.3、CPHA相位
, D% q/ c( r. o( r% ^/ H. o2 A3 n首先说明一点，capturestrobe = latch = read =sample，都是表示数据采样，数据有效的时刻。相位，对应着数据采样是在第几个边沿（edge），是第一个边沿还是第二个边沿，0对应着第一个边沿，1对应着第二个边沿。
  ~! x/ y! h4 [对于：
/ T. v4 H. J: I, N; G3 r$ Y( pCPHA=0，表示第一个边沿：
# S0 D2 t0 C) f$ q; R9 K0 Y对于CPOL=0，idle时候的是低电平，第一个边沿就是从低变到高，所以是上升沿；
对于CPOL=1，idle时候的是高电平，第一个边沿就是从高变到低，所以是下降沿；
CPHA=1，表示第二个边沿：
对于CPOL=0，idle时候的是低电平，第二个边沿就是从高变到低，所以是下降沿；

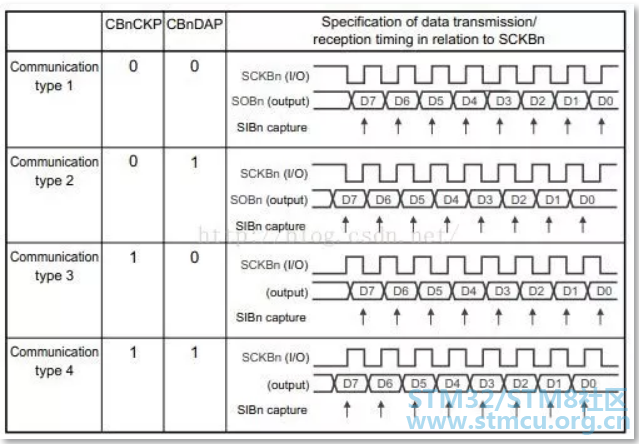

3.4、极性和相位图示

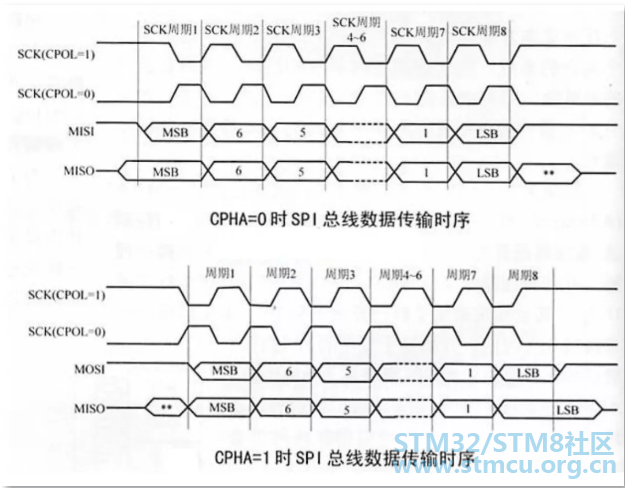

( T! z+ N$ R$ s8 r图例1

图例2
' O: c/ C" n* j5 @0 d" J9 G
4 e6 G: j' S  `% R3.5、软件设置极性和相位
* H% I" @; z% H# {8 O# [6 g, ]$ BSPI分主设备和从设备，两者通过SPI协议通讯。
而设置SPI的模式，是从设备的模式，决定了主设备的模式。
, s+ x8 ^3 B3 u0 B% Z) R所以要先去搞懂从设备的SPI是何种模式，然后再将主设备的SPI的模式，设置和从设备相同的模式，即可正常通讯。
对于从设备的SPI是什么模式，有两种：
1.固定的，有SPI从设备硬件决定的
) N& {1 p$ ?8 i/ q+ Z% m6 ZSPI从设备，具体是什么模式，相关的datasheet中会有描述，需要自己去datasheet中找到相关的描述，即：
关于SPI从设备，在空闲的时候，是高电平还是低电平，即决定了CPOL是0还是1；
然后再找到关于设备是在上升沿还是下降沿去采样数据，这样就是，在定了CPOL的值的前提下，对应着可以推算出CPHA是0还是1了。
. h+ _% r0 p) l% a# l2.可配置的，由软件自己设定
从设备也是一个SPI控制器，4种模式都支持，此时只要自己设置为某种模式即可。
然后知道了从设备的模式后，再去将SPI主设备的模式，设置为和从设备模式一样，即可。
对于如何配置SPI的CPOL和CPHA的话，不多细说，多数都是直接去写对应的SPI控制器中对应寄存器中的CPOL和CPHA那两位，写0或写1即可。
2 n. N5 g8 D9 i5 X3 s" I04、STM32的SPI控制模块
6 x8 }# C6 j% I* lSPI是英语SerialPeripheralinterface的缩写，顾名思义就是串行外围设备接口。是Motorola首先在其MC68HCXX系列处理器上定义的。SPI接口主要应用在EEPROM，FLASH，实时时钟，AD转换器，还有数字信号处理器和数字信号解码器之间。SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，现在越来越多的芯片集成了这种通信协议，STM32也有SPI接口。

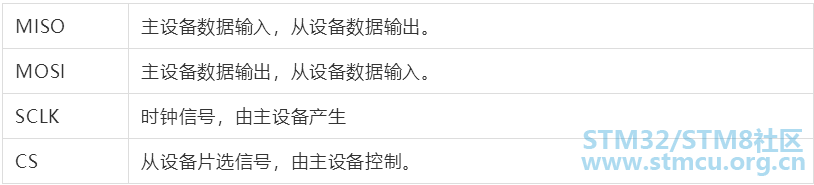

SPI接口一般使用4条线通信：
) {8 l/ v+ y0 y! L% \1 y! e2 Y
SPI主要特点有：可以同时发出和接收串行数据；可以当作主机或从机工作；提供频率可编程时钟；发送结束中断标志；写冲突保护；总线竞争保护等。
STM32的SPI功能很强大，SPI时钟最多可以到18Mhz，支持DMA，可以配置为SPI协议或者I2S协议
; U5 }! Y3 {8 U# Z关于SPI，从数据手册查到
) V& L9 _4 ~! J; j
STM32F207VCT6共有3个SPI。

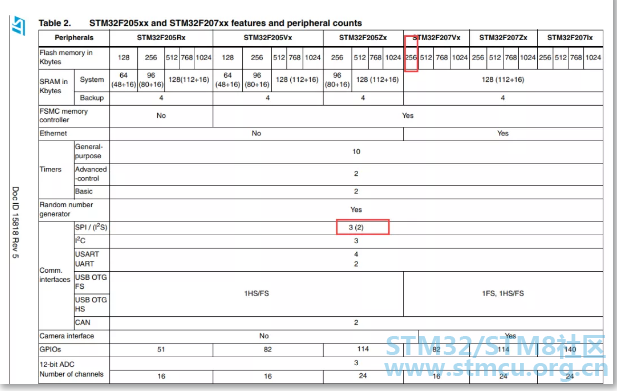

从下表查出每个SPI对应的管脚
! u4 H7 q, B1 m. g5 A, W+ O
" X: R/ Y0 q! s" |* Q# O
STM32标准外设库SPI_InitTypeDef的定义：

- l, c5 W& Z1 p+ T, Y# _6 W! I
' r7 m+ a& T& E; p* Q6 C+ d

1.

2. typedef struct{

3. uint16_t SPI_Direction; // 设置SPI 的通信方式，可以选择为半双工，全双工，以及串行发和串行收方式
   5 s' Z) q$ r* E! C
4. uint16_t SPI_Mode; // 设置SPI 的主从模式
   ) P# l4 w! J9 E  y! X& |
5. uint16_t SPI_DataSize; // 为8 位还是16 位帧格式选择项
   ( E. s* B: o8 s# z# s8 J
6. uint16_t SPI_CPOL; // 设置时钟极性
   1 n5 j7 S$ y$ u) n
7. uint16_t SPI_CPHA; // 设置时钟相位
   2 l/ t, E' u+ N6 p5 k) q
8. uint16_t SPI_NSS;   //设置NSS 信号由硬件（NSS管脚）还是软件控制
   ) P. a: C: W* H' S! S& [
9. uint16_t SPI_BaudRatePrescaler;  //设置SPI 波特率预分频值

10. uint16_t SPI_FirstBit;    //设置数据传输顺序是MSB 位在前还是LSB 位在前
    0 b5 a- S/ J/ a5 X! }) r
11. uint16_t SPI_CRCPolynomial; //设置CRC 校验多项式，提高通信可靠性，大于1 即可
    % z. X: z$ k, `) z8 J/ Y+ V; O
12. }SPI_InitTypeDef;


复制代码

( s0 K: l9 x, T) w; _3 ^7 `( M参数
+ V" }2 Q. [4 u$ [. p# wSPI_Direction
5 a. e2 c5 D7 r用来设置SPI的通信方式，可以选择为半双工，全双工，以及串行发和串行收方式，这里我们选择全双工模式SPI_Direction_2Lines_FullDuplex。
SPI_Mode
来设置SPI的主从模式，这里我们设置为主机模式 SPI_Mode_Master，当然有需要你也可以选择为从机模式 SPI_Mode_Slave。
SPI_CPOL
) I2 f# _( H3 T8 o9 I6 c用来设置时钟极性，我们设置串行同步时钟的空闲状态为高电平所以我们选择SPI_CPOL_High。
SPI_CPHA
来设置时钟相位，也就是选择在串行同步时钟的第几个跳变沿（上升或下降）数据被采样，可以为第一个或者第二个条边沿采集，这里我们选择第二个跳变沿，所以选择 SPI_CPHA_2Edge。
SPI_NSS
设置NSS信号由硬件（NSS管脚）还是软件控制，这里我们通过软件控制NSS关键，而不是硬件自动控制，所以选择 SPI_NSS_Soft。
SPI_BaudRatePrescaler
4 |5 e/ D/ }; J8 h, x: ~很关键，就是设置SPI波特率预分频值也就是决定 SPI 的时钟的参数，从不分频道256分频8个可选值，初始化的时候我们选择256分频值SPI_BaudRatePrescaler_256,传输速度为36M/256=140.625KHz。
SPI_FirstBit
% Q- i( g& J3 N& r0 e  _& R设置数据传输顺序是MSB位在前还是LSB位在前，这里我们选择SPI_FirstBit_MSB高位在前。
! x2 z& }  v3 h8 K! dSPI_CRCPolynomial
( \+ t6 S- ^7 ]2 u- P' y用来设置CRC校验多项式，提高通信可靠性，大于1即可。
示例代码：
0 Y+ p9 M" F- I7 ]

1. void  SPIInit( void )

2. {

3. SPI_InitTypeDef SPI_InitStructure;
   . V/ D" Q9 o; g( a% M
4. FLASH_GPIO_Init();    /*!< Deselect the FLASH: Chip Select high */
   7 m8 ^( D( z) Y# e! s1 f6 D
5. GPIO_SetBits( GPIOA, GPIO_Pin_4 );

6. /*!< SPI configuration */
   8 j; ?1 c) [* {8 D
7. SPI_InitStructure.SPI_Direction    = SPI_Direction_2Lines_FullDuplex;      /* 双线双向全双工 */
   ; [, E: @0 n$ l+ ?' v: \1 t1 h' n
8. SPI_InitStructure.SPI_Mode     = SPI_Mode_Master;                      /* 主 SPI */
     h! n- w) A) n+ j8 B4 K$ C
9. SPI_InitStructure.SPI_DataSize     = SPI_DataSize_8b;                      /* SPI 发送接收 8 位帧结构 */
   . Q) U0 _" P" v) @% c
10. SPI_InitStructure.SPI_CPOL     = SPI_CPOL_High;                        /* 串行同步时钟的空闲状态为高电平 */

11. SPI_InitStructure.SPI_CPHA     = SPI_CPHA_2Edge;                       /* 第二个跳变沿数据被采样 */

12. SPI_InitStructure.SPI_NSS      = SPI_NSS_Soft;                         /* NSS 信号由软件控制 */
    * s; \/ Q$ \9 s- X2 V
13. SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_16;             /* 预分频 16 */
    ; T+ {3 C6 z) Q: m" z8 [- Y
14. SPI_InitStructure.SPI_FirstBit     = SPI_FirstBit_MSB;                     /* 数据传输从 MSB 位开始 */

15. SPI_InitStructure.SPI_CRCPolynomial= 7;                                    /* CRC 值计算的多项式 */

16. SPI_Init( SPI1, &SPI_InitStructure );

17. /*!< Enable the sFLASH_SPI  */
    # M. m3 T9 f1 u8 k4 i8 R
18. SPI_Cmd( SPI1, ENABLE );
    0 B& L7 F1 h2 G# Q7 T
19. }

复制代码

5 u# _1 L* O4 B; n看到这里，可能觉的前面讲原理并没有太大的用处，因为STM32集成了SPI控制器，配置一下即可。
+ Z" E. _7 d5 ]$ R6 b/ M4 j. |; d. |一方面我们学习原理是为了更好的理解SPI，用于对接不同的SPI设备，像norflash的spi驱动网上有大量的例子，不容易出错。但并不是特别常见的，spi驱动SD卡，SPI驱动网络PHY，SPI驱动ESP8266，甚至在设计两个IC通信时，由于没有过多GPIO，又觉的IIC通信速度慢的话，可以设计两个IC之间使用SPI通信，显然这些场景就需要了解SPI的原理
另外一方面，实际应用中，有可能因为芯片其他管脚用于特殊功能，留下的管脚没有硬件SPI功能，只能模拟实现，这个时候学习SPI原理就很有必要了。
) a  S1 ~7 C" w# M  h05、SPI的应用
SPI的常用应用NorFlash
从数据手册上看到，SPI传输：CKPOL=1，CKPHA=1
; e, i$ Q; o% I

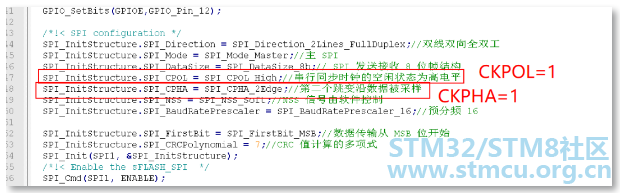

; ^* m" O7 P0 A  T, R所以STM32的SPI读取NorFlash的配置如下

抓取波形

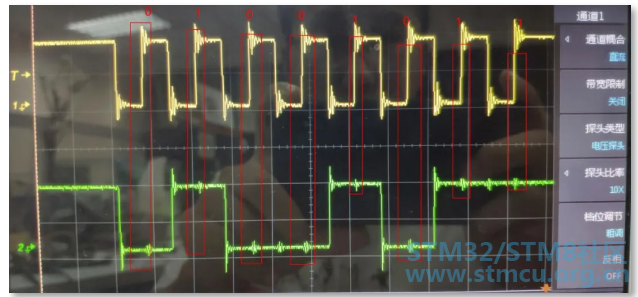

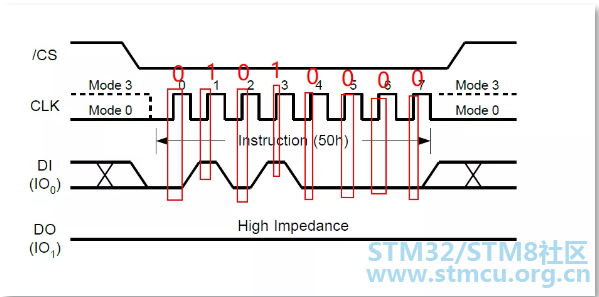

9 q6 \, K, o; o) o* U1 X- V2 K波形如下：

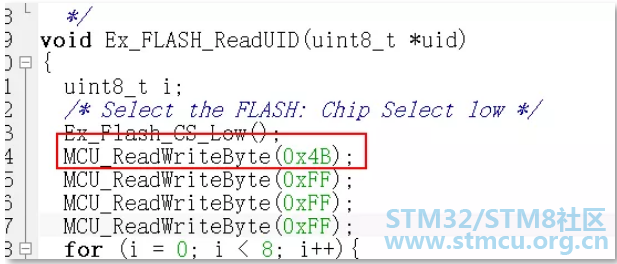

* c* ]6 ~* F: j& e/ M0100 1011  就是0X4B。
其中看到：
$ c! D  `* X4 @& v起始电平是高电平，也就是CKPOL=1
第二个边沿采样，也就是CKPHA=1
其实说成类似IIC的高电平有效也是没有问题的
下面这句话是写模拟SPI的核心
自己的理解：在下降沿转换数据，在上升沿采样数据

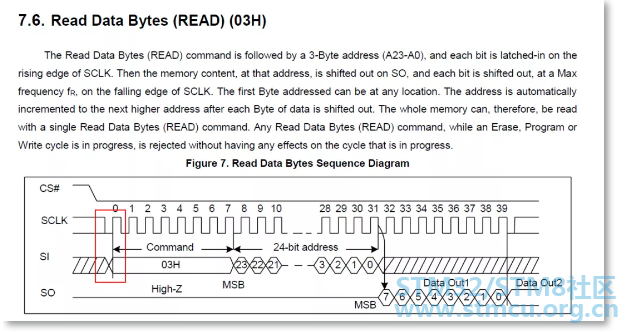

除了抓取波形，在华邦Flash也看到了时序图
0 y$ h# d3 ^5 S1 N% C/ Y$ s4 l
06、code
& ]$ B8 i5 U1 \读取norflash两种驱动实现方式
! w. I; a9 ?, k7 q# K! T使用STM32F207硬件SPI模块：

1. /**
   + f4 U8 }3 h* V9 G- C9 i( m# x/ Z
2. * @brief  Initializes the peripherals used by the SPIFLASH driver.
   8 q& E8 K  k9 |5 ]
3. * @param  None

4. * @retval None

5. */

6. void FLASH_GPIO_Init(void)
   7 a* t1 t- S: J
7. {

8. GPIO_InitTypeDefGPIO_InitStructure;    /*!< Enable the SPI clock */

9. RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);   /*!< Enable GPIO clocks */

10. RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);

11. RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);
    & R: l6 H& t7 ?% |7 w6 R
12. RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOE, ENABLE);
    # Z+ U% B+ O0 l, I! m7 w0 f
13. /*!<SPI pins configuration*************************************************/
    . b  O% X' O* n! R
14. /*!< Connect SPI pins to AF5 */

15. GPIO_PinAFConfig(GPIOA,5, GPIO_AF_SPI1);

16. GPIO_PinAFConfig(GPIOA, 6, GPIO_AF_SPI1);
    + d2 V' R' _$ U- R# L
17. GPIO_PinAFConfig(GPIOB, 5, GPIO_AF_SPI1);

18. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;

19. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    ( n( j0 B7 j' L% K7 R) l, S7 |, `% Z
20. GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;

21. GPIO_InitStructure.GPIO_PuPd  = GPIO_PuPd_UP;//GPIO_PuPd_DOWN;

22. /*!< SPI SCK pin configuration */

23. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
    ) H; [2 q- ]# L1 V$ I' r" b
24. GPIO_Init(GPIOA,&GPIO_InitStructure);

25. /*!< SPI MISO pinconfiguration */
    , Z2 x! L4 ]0 l1 }
26. GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_6;

27. GPIO_Init(GPIOA, &GPIO_InitStructure);

28. /*!<SPI MOSI pin configuration */
    % ]* ?& A2 Y) k! H2 i
29. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
    ' M0 C" F2 \0 M  _3 M" x
30. GPIO_Init(GPIOB, &GPIO_InitStructure);

31. /*!< Configure sFLASH Card CS pin in output pushpull mode*/
    & Y) g% u% T3 A6 i* U
32. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;

33. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;

34. GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;

35. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    $ F( W1 Q5 d  |! S' |" H# `
36. GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;

37. GPIO_Init(GPIOE,&GPIO_InitStructure);

38. }

39. /**
      y- [0 y& W3 a% G* T
40. * @brief Initializes the peripherals used by the SPI FLASH driver.

41. *@param  None
    7 l% ^% J( X/ v7 O. r9 v+ N+ L8 Y9 v
42. * @retval None
      s. }. p5 {& p* r# f5 ]8 J
43. */
    - M% x, e' P- J; p
44. void FLASH_SPIInit(void)
    - r. \( c1 r1 o% F" D
45. {
    1 s8 V1 J, V. N# E! X
46. SPI_InitTypeDef SPI_InitStructure;
    2 G6 k/ w1 ?+ E; h% \
47. FLASH_GPIO_Init();   /*!< Deselect the FLASH: Chip Select high */
    % ^2 p! \  v/ a/ D$ b5 V3 ]/ `
48. GPIO_SetBits(GPIOE,GPIO_Pin_12);    /*!< SPIconfiguration */

49. SPI_InitStructure.SPI_Direction =SPI_Direction_2Lines_FullDuplex;//双线双向全双工

50. SPI_InitStructure.SPI_Mode = SPI_Mode_Master;//主SPI
    : q, }2 u) s" P# e/ q
51. SPI_InitStructure.SPI_DataSize =SPI_DataSize_8b;// SPI 发送接收8 位帧结构
    0 g) j( |. @# n) S, @7 J  R4 Q: @0 I! `6 C
52. SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;//串行同步时钟的空闲状态为高电平
    7 a8 K- _$ E5 l- l8 v
53. SPI_InitStructure.SPI_CPHA =SPI_CPHA_2Edge;//第二个跳变沿数据被采样
    # u! a6 z9 G$ B
54. SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;//NSS 信号由软件控制

55. SPI_InitStructure.SPI_BaudRatePrescaler =SPI_BaudRatePrescaler_16;//预分频16
    # @. A- R1 g& {* k8 }5 Q' t" K) |
56. SPI_InitStructure.SPI_FirstBit= SPI_FirstBit_MSB;//数据传输从MSB 位开始

57. SPI_InitStructure.SPI_CRCPolynomial = 7;//CRC 值计算的多项式
    6 w, J0 S! w2 e' q" R
58. SPI_Init(SPI1, &SPI_InitStructure);  /*!< Enable thesFLASH_SPI  */

59. SPI_Cmd(SPI1, ENABLE);

60. }

复制代码

  h6 s! O3 j9 R+ s) ~6 B2 s% q$ k, B
软件模拟SPI协议：
6 c5 s9 f1 b; ]4 e* {+ V0 ~

1.

2. /**
   ; N; [0 c5 `( y7 v) r7 b
3. * @brief  Sends a byte through the SPI interface andreturn the byte received
   2 h/ m1 ?) e5 `0 ]
4. *         from the SPI bus.

5. *@param  byte: byte to send.

6. * @retval The value of thereceived byte.
   : o( B; d1 c5 Q* `
7. */
   & m; I1 O. _8 C  O* g
8. uint8_t SPI_ReadWriteByte(uint8_tdata)
   ( [. R8 T* \9 F9 L1 z
9. {

10. uint8_t i,data_read = 0;
    , @/ R" X0 c$ j9 g) n/ j
11. if(data!=0xA5)

12. {

13. for(i=0;i<8;i++)
    : V& P; o# [- s
14. {

15. MSPI_CLK_L();
    : Y3 Z& T" {/ G+ P
16. if(data&0x80){

17. MSPI_MOSI_H();

18. }
    + N8 L; O1 e9 B" h3 J& V
19. else
    ; ^4 `2 d6 {  L% D8 t* W
20. {

21. MSPI_MOSI_L();
    9 P# ]' I# H; l2 r
22. }
    5 D) |3 N; E( }4 J8 R: G& O: |
23. MSPI_DELAY();
    , b! z' [  N' ?: c4 i9 ]' x
24. data = data<<1;
    6 Z2 n% K7 Y8 j8 }
25. MSPI_CLK_H();

26. MSPI_DELAY();
    8 t+ w. ?/ y; F& K$ N* b, O
27. }
    6 `3 b1 ?4 r# \, z; `3 j
28. return data_read;
    ) R, C1 {3 W2 L$ ?+ y
29. }

30. else

31. {
    ) M3 Q7 p6 k; H
32. for(i=0;i<8;i++)

33. {
    ' R  m: J/ S9 S' R0 E  m
34. MSPI_CLK_L();

35. MSPI_DELAY();

36. data_read = data_read<<1;

37. MSPI_CLK_H();
    ' {, X4 x' [$ y/ ~1 [
38. if(MSPI_READ_IN())

39. {

40. data_read |= 0x01;

41. }

42. MSPI_DELAY();
    ! h$ q6 w0 t7 r( {
43. }
    + L' \6 f6 |: ]% k# G+ W3 j# w
44. returndata_read;
    / G, W; ~  I- N7 T
45. }
    4 ?9 y! M. \# O! E
46. }
    , ?4 y! y, [7 H" L, _
47. /**
    2 Y* M; F7 h/ h
48. * @brief  Initializes the peripheralsused by the SPI FLASH driver.
    . m. s; c5 G7 v! W. Y  g
49. * @param  None
    / a" H! ]1 R  N5 s0 ]
50. * @retvalNone

51. */
    ' Y5 C7 I' f7 b4 E# I
52. void FLASH_GPIO_Init(void)
    ) w) T. h2 a( z4 r
53. {

54. GPIO_InitTypeDef GPIO_InitStructure;  /*!< Enable GPIOclocks */

55. RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA,ENABLE);

56. RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);

57. RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOE, ENABLE);
    2 M3 l% E6 C( K" w
58. /*!< Configure sFLASH Card CS pin in output pushpull mode*/
    : ~  G/ L2 y* @0 Y* S8 B  K
59. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
    ) ?4 H& L+ |9 D+ q3 d0 T1 t, x
60. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;

61. GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;

62. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    ! w" p. C: |! R' J: x+ `% K$ Z6 v& Y
63. GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;

64. GPIO_Init(GPIOE,&GPIO_InitStructure);

65. /*!< SPI SCK pinconfiguration */
    9 N/ S  N! ]" f' t3 E) x0 F
66. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
    , U! f& L) p! Z* D2 r
67. GPIO_Init(GPIOA, &GPIO_InitStructure);

68. MSPI_CLK_H();
    2 v7 s3 ?) z/ M1 }) \, i% z
69. /*!< SPI MOSI pin configuration */
    * [5 S' y+ e7 y/ e
70. GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_5;
    8 }/ O6 U0 c( P4 g7 d! R# p% F
71. GPIO_Init(GPIOB,&GPIO_InitStructure);

72. MSPI_MOSI_H();

73. /*!<SPI MISO pin configuration */
    ; \6 ?. ~( @( W7 u! e
74. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;

75. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;
    ) _! |) G4 Y8 u' {+ G8 F
76. GPIO_Init(GPIOA, &GPIO_InitStructure);
    ; q$ [  x# r% O; C8 I  _4 `
77. }

78. /**
    3 c; G5 a8 |7 H% E1 H
79. * @brief  Initializes the peripherals used by the SPI FLASH driver.

80. * @param  None

81. * @retval None

82. */
    ( s0 H; t5 K: Y) @7 W6 {
83. void FLASH_SPIInit(void)
    + w; |' p1 Z2 r% ?6 o+ ~% z8 y
84. {
    5 ?1 D& @. i  V! `
85. FLASH_GPIO_Init();   /*!< Deselect the FLASH: Chip Select high */

86. GPIO_SetBits(GPIOE,GPIO_Pin_12);

87. }

复制代码

2 \+ w! @9 j1 z/ \) n


, k4 \# R/ |8 B" w
