初识AXI quad SPI
0 W4 Q, P7 z7 h# R! x: m/ ^

自《PG153 AXI Quad SPI v3.2》

支持：

• Legacy Mode
• standard mode: 准SPI通常就称SPI，它是一种串行外设接口规范，有4根通信脚：SCK （时钟）, CS（片选）, MOSI（主出从入）, MISO（主入从出）。
• Dual/Quad SPI Mode:

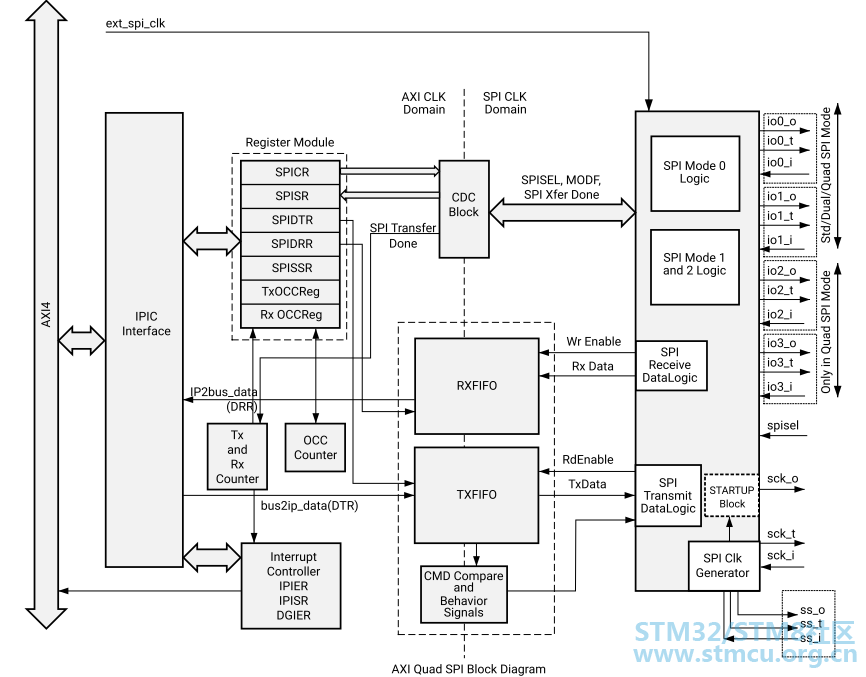

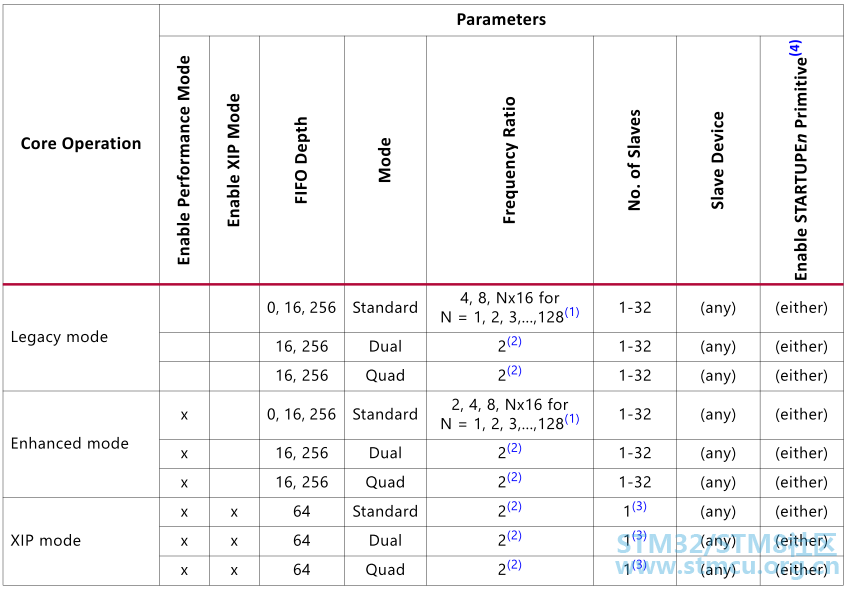

AXI Quad SPI 模式

在标准模式下，支持高达32个从站，这是非常灵活的指标。本文对于手册中的详细技术细节不做过多阐述，有兴趣的自行深入阅读研究。

该SPI IP能干神马呢？

完成如下这样一个应用场景：

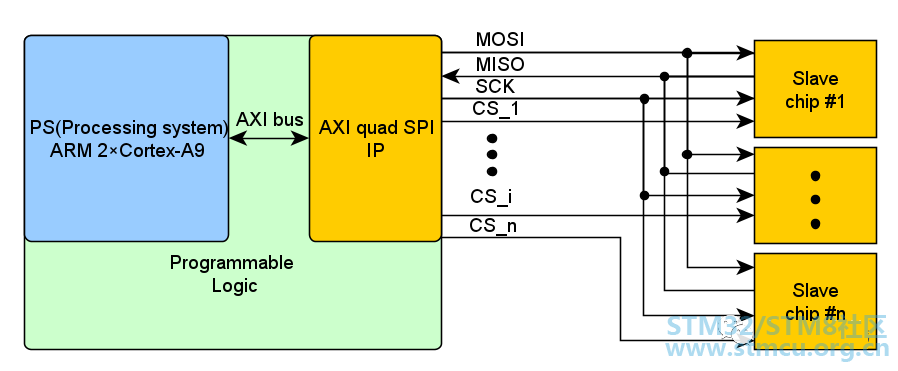

SPI IP访问多从SPI芯片

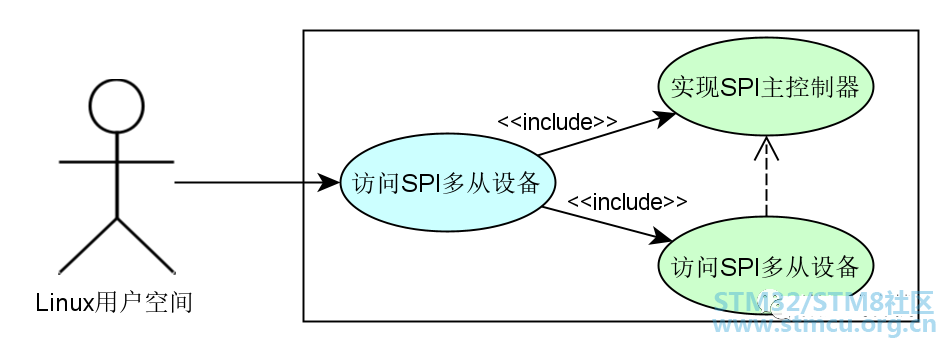

所需要实现的需求用例为：

本文实现用例描述

• 利用AXI quad SPI 实现SPI外设控制器
• 实现SPI外设控制器驱动
• 实现多SPI从设备挂载在SPI总线
• 实现用户空间访问多从SPI物理从设备


从软件分层的视角来看，上述的需求需要实现下面的访问层级：

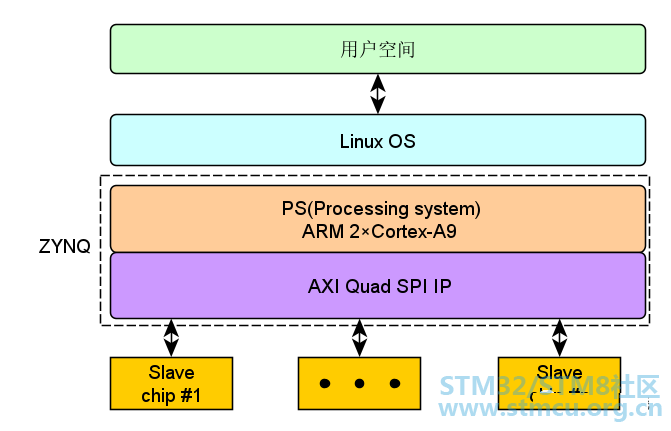

PS/PL软硬件层次架构图

为什么要研究这个呢？实际用ZYNQ芯片做产品时，很有可能外部有多个SPI从设备芯片需要利用Linux访问，你或许会说ZYNQ的PS端不是自带了两个SPI控制器吗？但有时候项目中这两个SPI对应的引脚可能用做其他用途了，而一个复杂的项目中又不得不使用多个SPI从设备芯片时，本文所讨论的话题就能很好的解决这样的需求场景了。通过本文，你会发现，原来ZYNQ的SPI IP是如此灵活好用！

本文目的实战描述，如何一步一步从PL端设计：

• block design
• 约束
• 综合
• 导出
  : \1 J* }: t8 n# w; N1 D

乃至PS端：

• SPI驱动配置
• 设备树修改
• 系统编译部署
• 设备驱动测试


按照这个流程，那么第一步需要设计PL端与PS端的配置，且看：

AXI Quad SPI 之配置

从IP catalog中按下图从ip库中添加如下IP：

• ZYNQ7 processing System
• AXI interconnect
• AXI Quad SPI(可根据需要添加多个)
• Processing System Reset（添加ZYNQ7 processing System 点自动连线会自动添加，当然也可以手动添加）
• Concat

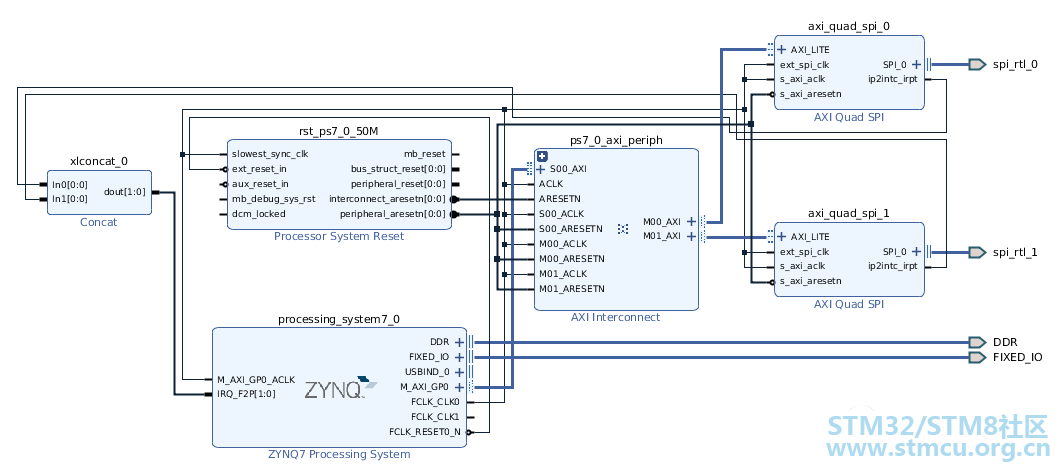

Block设计图

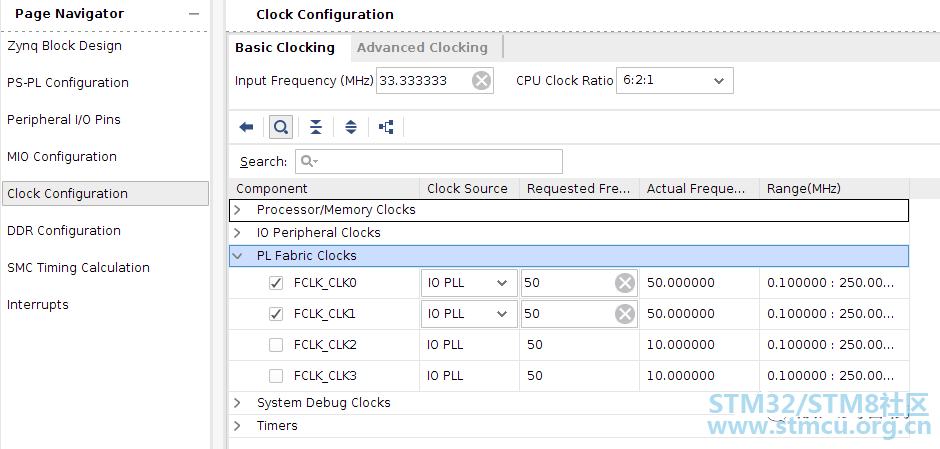

使能ZYNQ7 processing System的时钟PL Fabric clocks,用以驱动PL端的IP：

PL Fabric clocks设置

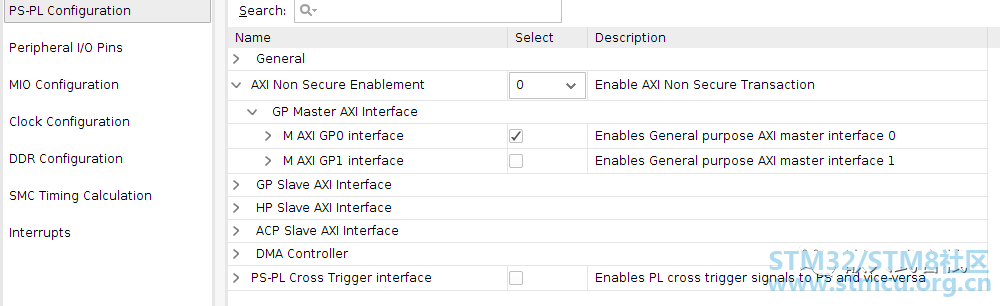

使能M AXI GP0接口如下：

M AXI GP0

设置

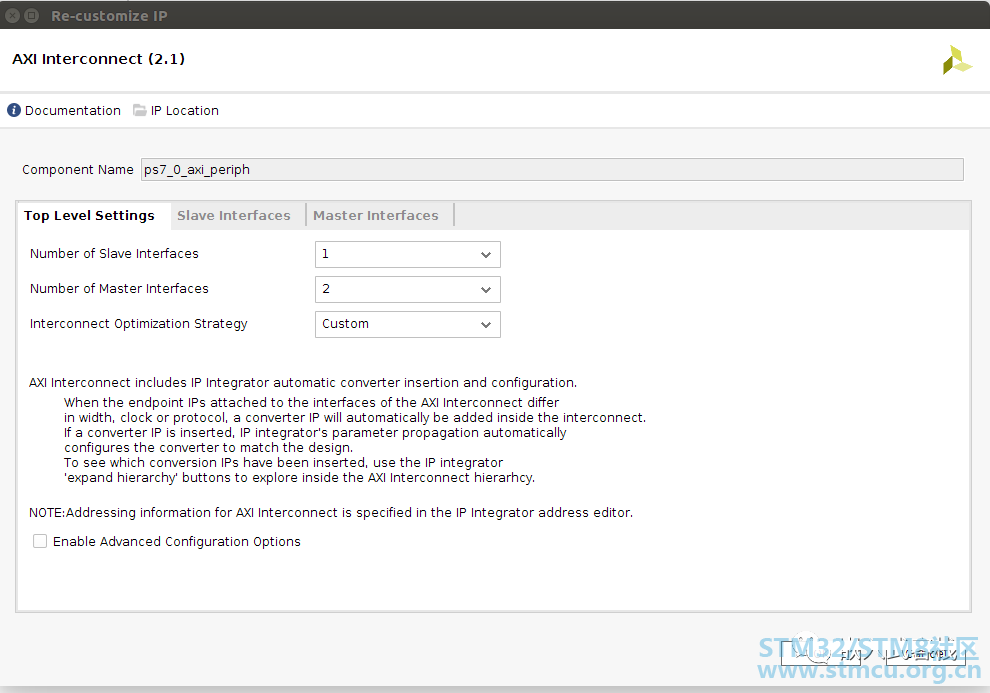

双击AXI interconnect，设置2主1从：

AXI interconnect

设置

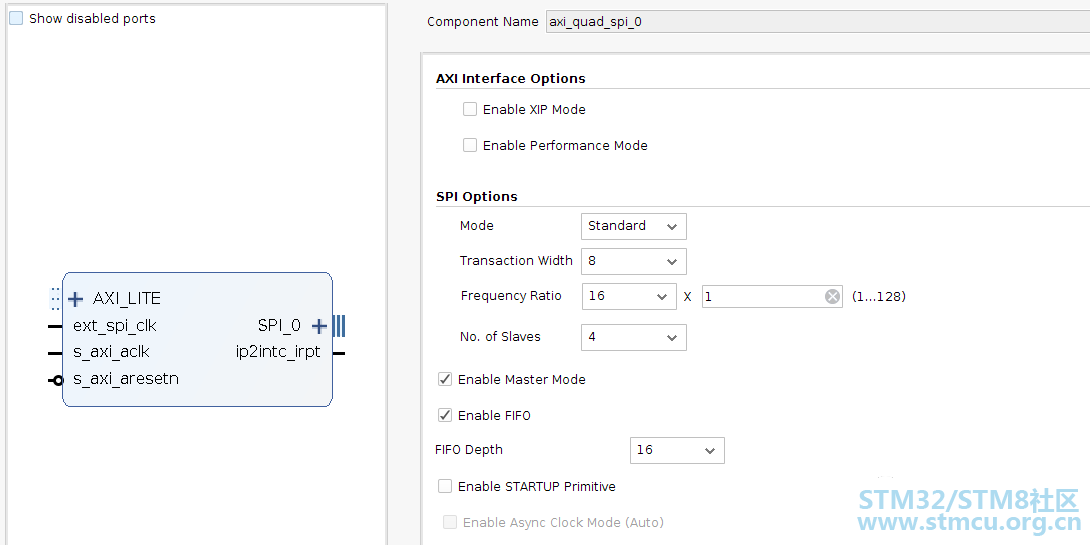

双击axi_quad_spi_0设置如下，设置4个从设备（最多可支持32个从设备，PS端内置的SPI控制器1个最多支持3个从设备，从这一点可看出该IP的灵活性）

axi_quad_spi

设置

同样将axi_quad_spi_1设置为2个从设备接口。

然后按照前面的连线图，将各块连接好，做过硬件的盆友会比较适应，这就像画原理图一样，就将各IP建立了逻辑连接关系了。除此之外，对于一个ZYNQ的板子而言，你还需要做如下的PS端设置：

• DDR RAM设置，根据自身的板子的内存芯片以及内存大小进行设置
• Peripheral IO外设设置，比如SD卡，UART,QUAD SPI Flash,erthernet等
• clock时钟系统设置，根据板子的情况进行设置CPU、DDR时钟频率、IO时钟等
• ......
    R: H* s4 H9 q; ^  v7 n

至于这些怎么配置，比较常见这里就不赘述了。

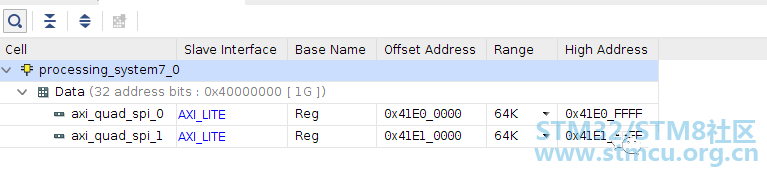

对于AXI quad SPI外设还有一个很重要的配置，就是其地址范围：

AXI quad SPI

地址设置

该地址最终将导出到设备树描述文件，用于SPI控制器驱动访问，从而让SPI控制器驱动得以与该IP通过AXI总线进行通信。

导出硬件文件

点击open elaborated design ，然后打开io ports进行管脚分配，这需要根据各自的硬件实际情况进行设置，比如我是这样设置的：

管脚约束设置

• 电平标准
• 是否上拉
• 驱动能力
• .....

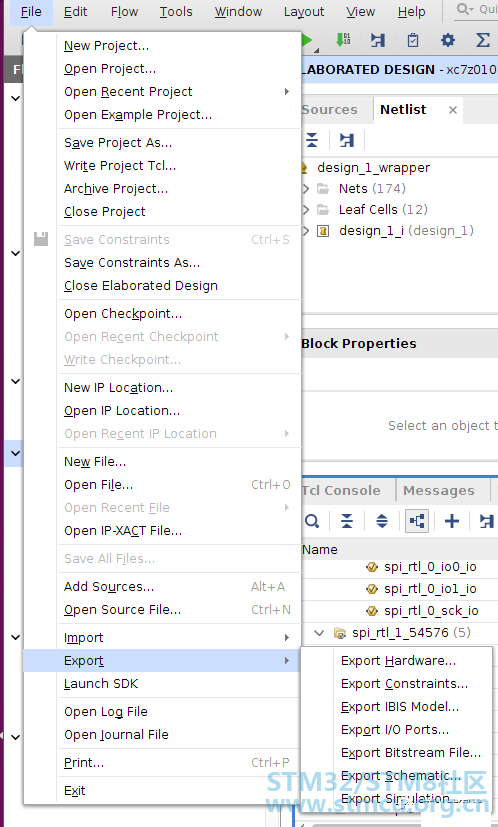

然后点击Run synthesis进行综合，成功之后点击生成bit stream。再点击export hardware,得到.hdf文件，这个文件用于构建内核。

导出硬件描述文件

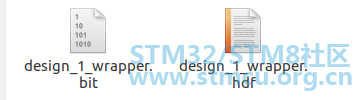

将得到的硬件描述hdf文件以及bitstream文件拷贝至内核编译文件夹下：

硬件描述及bit文件配置编译内核

运行命令读取硬件描述文件：

petalinux-config --get-hw-description ../base.sdk
, d* h: R7 Y1 S' t' J( k" e+ d

注：这里将hdf文件以及.bit文件放置在petalinux编译路径的上级目录的base.sdk，根据习惯可自行设置，只有上述命令传入的路径正确即可。

等待一段时间后，可得到一个配置界面，用于配置内核源、u-boot源、Image 等配置。

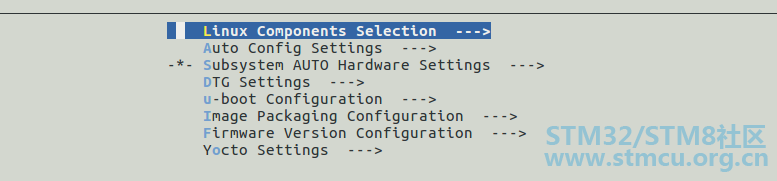

petalinux-config

根据实际情况配置好后，退出配置并保存配置。使用过的会比较熟悉，这里不赘述了。

配置设备树

编辑用户设备树文件，用户设备树文件在下面路径中：

./project-spec/meta-user/recipes-bsp/device-tree/files/system-user.dtsi

配置设备树如下：

/include/ "system-conf.dtsi"
/ {

3 }( X* x3 u; e2 Y1 S};
0 k1 g8 [& i, _0 |5 u0 `- p
&axi_quad_spi_0 {
    status = "okay";
    clock-names = "axi_clk", "axi4_clk", "spi_clk";
8 ~/ i/ @, ]5 ^0 e# d    clocks = <&clkc 15>, <&clkc 15>, <&clkc 15>;
    spi0_dev_0@0 {
% J) L6 v9 s# o$ ~. I3 c        compatible = "spidev";
' x$ g7 s- z/ ?9 u0 [: n        reg = <0>;
        spi-max-frequency = <500000>;
/ G( K# ^% U7 y" ~1 u3 O% ~. Y: {        #address-cells = <1>;
3 P. k: Q. ^+ |5 \        #size-cells = <1>;
7 j# a1 n; O( c8 }    };

4 e* [0 Y4 L2 n2 m& [    spi0_dev_1@1 {
        compatible = "spidev";
        reg = <1>;
) _* e; {3 W" X7 C8 v        spi-max-frequency = <500000>;
        #address-cells = <1>;
        #size-cells = <1>;
( j. x+ K2 h5 U    };
    spi0_dev_2@2 {
9 y+ K  R0 H4 e  {. t6 V& V        compatible = "spidev";
        reg = <2>;
1 e1 q1 P1 g+ W        spi-max-frequency = <500000>;
9 c4 ?" h1 F9 R. C& ]        #address-cells = <1>;
        #size-cells = <1>;
4 \/ s; R+ A" u5 c7 F    };
    spi0_dev_3@3 {
2 s2 L* k0 t( V9 E, Y        compatible = "spidev";
* q9 g. t6 d2 t8 ?' C6 E& c- E        reg = <3>;
        spi-max-frequency = <500000>;
        #address-cells = <1>;
        #size-cells = <1>;
+ D2 k5 {( ?7 d1 Y& `# H, |, ^, p    };
};

&axi_quad_spi_1 {
    status = "okay";
5 B7 J6 t/ \; n2 Y    clock-names = "axi_clk", "axi4_clk", "spi_clk";
    clocks = <&clkc 15>, <&clkc 15>, <&clkc 15>;
9 ^1 w2 o' a8 x7 v0 m; U    spi1_dev_0@0 {
& F- i- T* Q( o( A4 w        compatible = "spidev";
; T/ m4 |4 b9 E2 ]- [7 E        reg = <0>;
6 S  t, ]" l# }1 t( c" L; W        spi-max-frequency = <500000>;
6 B  o; B# p$ M" N; E( N1 X) D        #address-cells = <1>;
        #size-cells = <1>;
9 u. K  Q* X8 H7 ~4 q6 i8 }    };

- W) N, b+ N$ N# D    spi1_dev_1@1 {
' L5 g; l4 ?! I( }+ i5 I* |" U6 }* u        compatible = "spidev";
+ N7 F* h# ?1 o+ {+ P% N' H4 |! v        reg = <1>;
+ n% y, s% D+ R0 V        spi-max-frequency = <500000>;
! Q/ }( J5 B0 N+ ^8 \8 [        #address-cells = <1>;
0 r0 t1 B2 M* l* z5 z2 V# G        #size-cells = <1>;
    };
};
1 a" O. \* N+ L. m# O  j, w

这里直接使用内置spidev兼容从设备驱动，当然如果需要自己定义一个SPI设备驱动也是非常容易的，但是对于大部分普通的SPI从芯片而言直接使用spidev设备驱动即可，只需要在读写时按照芯片手册协议进行访问即可。

配置内核

运行下面命令进行内核配置：

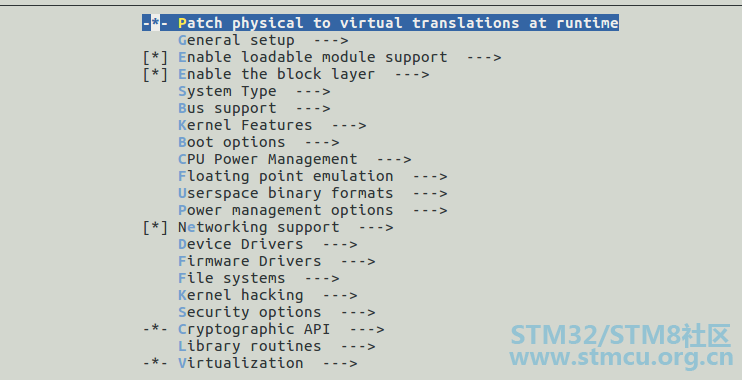

petalinux-config -c kernel
/ w6 M$ p- j; W# y  `% W2 b8 c0 \

内核配置

对于本应用而言，需要配置SPI驱动：

Device Drivers  --->
     +-SPI support--->
' n, _0 S5 O; _3 v. u8 W

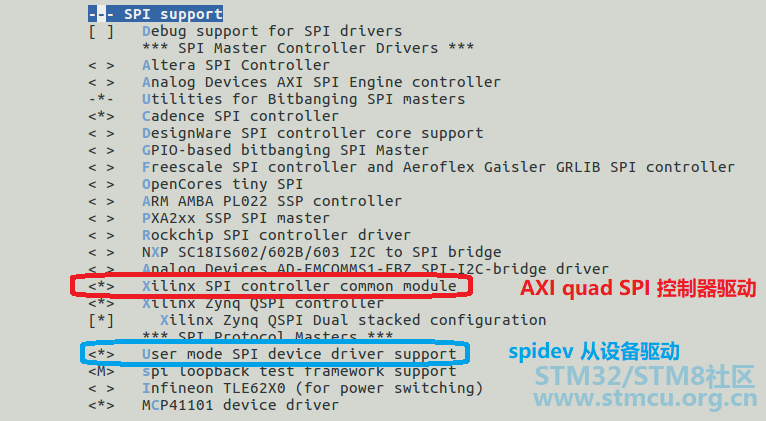

配置如下：

SPI控制器及设备驱动配置

这里调试中遇到一个奇怪的问题,CONFIG_SUSPEND需要禁止，否则控制器驱动加载不成功，目前还没有深入研究为什么不成功，猜想可能是主控制器驱动关于SUSPEND功能还不支持或者有bug，如果有哪位大神知道怎么解决请求留言指点。

Power management options  --->
     Suspend to RAM and standby

功能管理配置
+ ~) W" _3 K# @& N9 [8 Z

退出并保存配置，然后运行下面命令编译系统：

petalinux-build
  a7 R( [# K" h- W+ N. |) n0 S  B

等待编译成功后，运行下面命令将bitstream文件包进BOOT.bin中。

petalipackage --boot --fsbl ./images/linux/zynq_fsbl.elf --fpga ../base.sdk/design_1_wrapper.bit --u-boot    --force
* A6 h: V% H4 j7 N" \; y. O1 P" B

将得到下面的输出信息，表示操作成功：

INFO: File in BOOT BIN: "/home/zynq/ALINX/spi_ip/ax_peta/images/linux/zynq_fsbl.elf"
INFO: File in BOOT BIN: "/home/zynq/ALINX/spi_ip/base.sdk/design_1_wrapper.bit"
INFO: File in BOOT BIN: "/home/zynq/ALINX/spi_ip/ax_peta/images/linux/u-boot.elf"
# B! d5 s' T' p; _3 sINFO: Generating zynq binary package BOOT.BIN...
INFO: Binary is ready.
WARNING: Unable to access the TFTPBOOT folder /tftpboot!!!
WARNING: Skip file copy to TFTPBOOT folder!!!

注：/home/zynq/ALINX/spi_ip/ax_peta 是本文工程的目录

测试SPI从设备

编写驱动测试程序，代码如下：

#include <stdio.h>
3 L+ Q- ^/ Q: g; d2 [) U#include <string.h>
- V# t7 C5 E! H* A9 T5 ?) ?' B) v#include <unistd.h>
#include <fcntl.h>

6 W9 m0 v) S8 o5 p' Kint main(int argc, char **argv)
$ A" b2 K4 x! n. Y- Q{
+ p2 F* Q+ Q, u; U    int fd;
* b8 @8 d+ v% A# r2 d    int len;
    unsigned char buf[10];
4 k0 w. ?* y1 t6 z    unsigned char tmp;

* ?4 w( D2 c$ D4 m* F( Y    /* 验证输入参数个数 */
    if(3 != argc)
    {
        printf("none para\n");
3 z6 y# s) J3 r0 x1 L9 n1 P( ^3 [        return -1;
    }

    /* 打开输入的设备文件, 获取文件句柄 */
0 S8 L% M1 o3 T( ~! F    fd = open(argv[1], O_RDWR);
7 K& g: C, K# m+ B9 M    if(fd < 0)
0 v4 \1 h7 _7 [% {3 m    {
        /* 打开文件失败 */
        printf("Can't open file %s\r\n", argv[1]);
        return -1;
7 g% R( u8 P0 u! Q! h. s    }
$ h4 S& Z- g' @7 c
    int i = 0;
    int j = 0;
    len =strlen(argv[2]);
    for(i=0;i<len;i++)
; _  c& x$ C1 x3 G( P' k    {
        if(argv[2]>='0' && argv[2]<='9')
        {
( h2 V4 }& Q, B& I            tmp = argv[2] - '0';
        }
        else if(argv[2]>='a' && argv[2]<='f')
* I3 `1 ?+ R( u( U8 C3 a        {
            tmp = argv[2] - 'a'+10;
        }
) d' P: M9 z* u" m3 Z! \        else if(argv[2]>='A' && argv[2]<='F')
        {
            tmp = argv[2] - 'A'+10;
        }
1 c  C' ~0 K' Y- k' c        else
        {
1 b0 z! Z1 c0 r! q4 p$ i6 H            printf("Invalid input parameters \r\n");
0 ^3 P; {5 ~# {) i            return -1;
5 p' D. p  ^/ H2 D        }
5 ^) w8 u) B- A4 L6 d6 |        if(i%2==0)
" ^( ]/ v* v' u- g$ R7 I6 V           buf[j] = tmp<<4;
0 H# k2 p" |7 v: z7 x        else
9 [" Q9 m8 h- m8 ^) ^        {
            buf[j] += tmp;
            j++;
  [" \7 |" V, G) X# L  n5 @        }
    }
    len = j;
+ I3 ^; e6 K9 Y& l& k    printf("Test wr:");
    for(i=0;i<len;i++)
8 c9 O* n1 P. w0 t        printf(" %x",buf);

; C* m8 S' Q% P3 R( q0 r& _1 O, A( D    write(fd, &buf[0], len);
! l* ^* E1 X+ e! o    printf("\n");
& J) M9 n! q8 B7 B- ?2 x    /* 操作结束后关闭文件 */
0 q* s, d1 O& d& w2 f  \    close(fd);
0 i8 `% a9 h8 I3 }( x    return 0;
}

编译：

arm-linux-gnueabihf-gcc test.c -o test
- b- @% j( q% `

将编译所得的BOOT.BIN以及image.ub文件拷贝至制作好的SD的BOOT区，test文件拷贝至/home下。然后插上SD卡上电运行电路板：

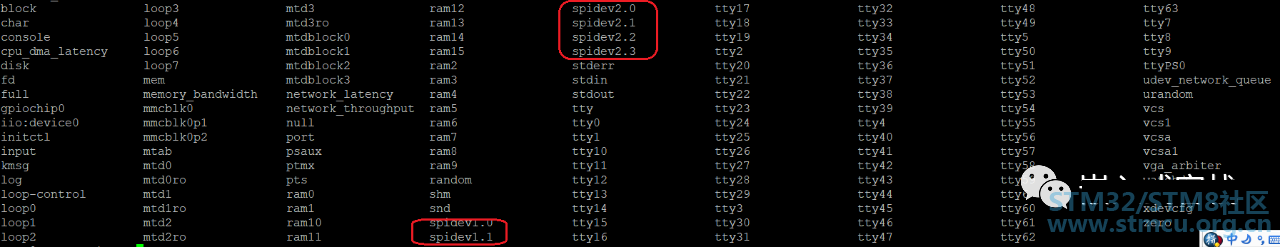

登录控制台后，运行ls /dev查看spidev设备是否加载成功：

spidev设备挂载情况

可见spedev1.0、spidev1.1以及spidev2.0--spidev2.3加载成功，与预期一样。

然后运行测试程序：

root@ax_peta:/run/media/mmcblk0p2/home#./test /dev/spidev1.0 78aa
4 V: {8 {  [( G. n( a  iTest wr: 78 aa
# I5 U5 e, L( K1 {2 G

用示波器或者逻辑分析仪观察对应引脚，将出现正确的SPI通信波形。

总结一下

至此，就基本实现了从PS端Linux用户空间访问PL端的SPI从设备了。当然实际项目中还有很多细节需要进一步研究：

• CPOL/CPHA 组合四种模式设置
• SPI通信速率设置
• 从设备应用协议程序编写
• AXI Quad SPI FIFO特性的深入应用
• AXI Quad SPI 其他模式及细节研究等


对于这些更细节的内容，相信在将基本框架搭建成功后，只要深入细致研究都不会有太大的难度。从本文可看出，ZYNQ之所以如此灵活好用，是其厂家或者第三方提供了大量成熟可供使用的IP以及配套的驱动程序。如有兴趣尝试用来开发项目，相信你会很快喜欢上这个体系的芯片，真的可以做到片上即可实现系统这一目标！
