STM32的串口下载方式(ISP)

[复制链接]
STMCU-管管 发布时间:2020-11-18 15:56
STM32的串口下载方式(ISP)

# w9 N, H, Q0 ?( ~8 P! f9 C& _
1 V" {+ `7 h$ R8 X! ^
串口下载方式,即我们熟知的ISP方式。STM32出厂时,内部固化了通过串口1下载程序的代码。在PC端通过专用软件,即可通过串口将程序(hex文件)下载到芯片内部,常见的有STM32 Flash loader demonstrator、FlyMCU、MCUISP等,在stm的官网可以下载。: t) G# o( e4 ]
1、ISP硬件连接- r! f- U: P  N, P( \1 f

  a9 M0 {4 G0 n: c
: C& q: f' P$ o$ e# s  b2 q
串口下载,需要使用串口,但笔记本电脑上通常不提供串口,所以需要使用USB转串口芯片完成接口的转换。常见的串口转USB的接口芯片有CP210X、CH340等。相应的,PC上需要根据转换芯片的型号,安装对应的驱动程序。
1 d" r  X" m: `4 h
- b! s% e* l. \" S4 X3 l

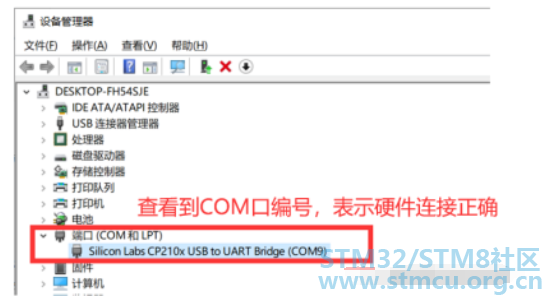

# z- K  s% A) v/ R3 A* h       硬件连接正确,且成功安装驱动后,在设备管理器中可以查看到,使用的接口芯片为CP210x,为该设备分配的端口号(如图所示,端口号为COM9)。5 J6 s# B& T3 |- s7 i8 k$ k
在串口下载时,boot0、boot1脚需要作特别的设置。
+ J& W/ `% P% S3 s5 S5 t. ^
, z" r1 n: i. _; }! C

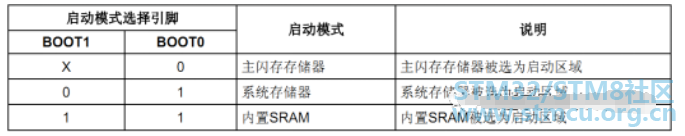

7 N) B& q: ^/ ]6 }( G7 WSTM32直接通过两个引脚Boot0和Boot1设置启动模式,boot0=0时,为程序运行模式;boot1=0,boot0=1时为串口下载模式;boot1=1,boot0=1时为SRAM启动模式。# G2 n3 n2 H1 h6 s  b+ d/ Y
因此,串口下载时,Boot0接3.3,Boot1接GND,按复位按键,实现下载。/ u# f$ N1 A. @4 F

0 L+ o' s- R: E2 W& l4 w

( t' ]  B3 n3 A+ C  o2、编译程序,生成HEX文件
1 G& W+ K) r7 u* O
# r1 q5 D; M; L8 K' J) {

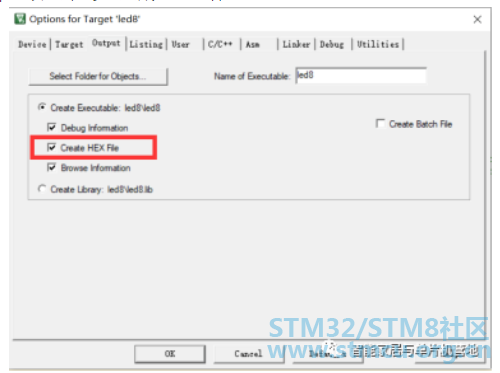

  m! \4 o& E' W+ Z% KKeil MDK中,Output设置中勾选生成HEX文件。
& M; ]# t; O6 h. H$ a! @) S
Hex文件位于MDK-ARM文件夹下,工程同名文件夹内。: X6 e: A; O  R, Q3 {# [8 \
6 [1 R0 q4 ?0 f! f  a9 Q- ]( L  {
7 }7 ?3 U6 p+ V0 Y7 ]/ T7 F/ r
3、FlyMCU的设置+ ]* C7 e0 u' ^" G" ~5 ~

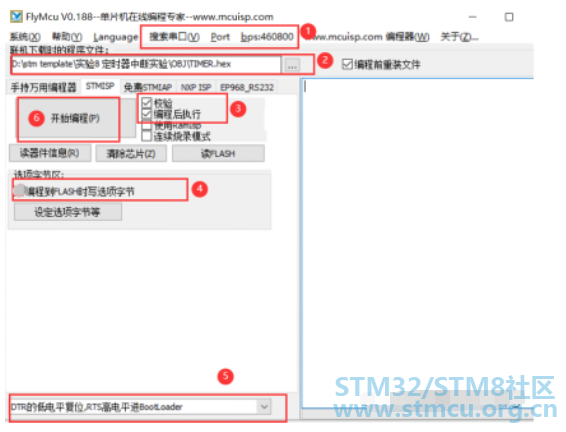

PC端的软件设置大同小异,通常包括选择串口、波特率、加载hex文件等。$ F( ~7 Y! ?# b! ]. l& g

8 U* Z" e/ s% t  _5 p& n
! Z7 G: n! H5 ~2 v9 |

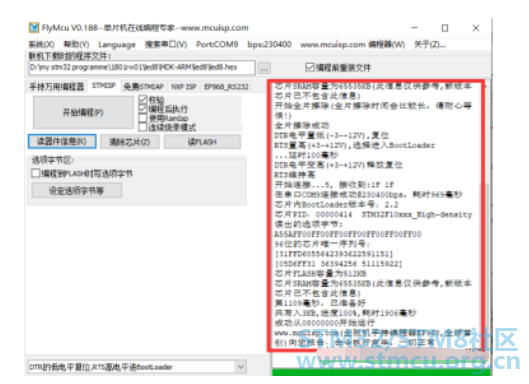

设置完毕,最后点击“开始编程”,并按下实验板的RST键,完成程序的下载,下载成功显示的信息如图所示。
. L, U) d% z/ |; B9 K
4、注意事项
1 t8 }) D) p% _3 w8 s6 o, ^2 f: o0 {# }% p* S; @! y

7 i8 n# f' T- Z+ C# ]1 R" I需要注意的是,串口下载方式,通常下载速度较慢,代码量比较庞大的工程,并不适合使用该方式;其次,这种方式,通常只能下载程序,无法实现调试,必要时,可以借助串口输出等其他技巧辅助调试;在串口下载时,boot0、boot1脚需要作特别的设置,并需要按下RST配合完成下载过程。) S+ }$ q& J' g. ~

2 X7 @: A" W7 o% D  }* c+ s3 y! u
